2018 Abarth 500 Notice d'entretien (in French)

Le prétensionneur ne nécessite aucun
entretien ni graissage : toute
modification de ses conditions d'origine
altère son efficacité. Si, en raison
d'évènements naturels exceptionnels
(ex. inondations, tempêtes, etc.) le
dispositif est entré en contact avec de
l'eau et de la boue, il faut absolument le
remplacer.
74)
14)
LIMITEURS DE CHARGE
Pour augmenter la protection offerte
aux passagers en cas d'accident,
les enrouleurs des ceintures de sécurité
avant sont dotés, à l'intérieur, d'un
dispositif qui permet de doser
opportunément la force qui agit sur le
buste et les épaules pendant l'action de
retenue des ceintures en cas de choc
frontal.AVERTISSEMENTS POUR
L'UTILISATION DES
CEINTURES DE
SÉCURITÉ
75) 76) 77)
L'utilisation des ceintures de sécurité
est également obligatoire pour les
femmes enceintes : en cas de choc, le
port de la ceinture réduit nettement
les risques de lésions pour elles et pour
l'enfant qui va naître.
Les femmes enceintes doivent placer la
partie inférieure de la sangle beaucoup
plus bas, de façon à ce qu'elle passe
sur le bassin et sous le ventre (comme
indiqué en fig. 54. Alors que sa
grossesse progresse, la conductrice
doit régler le siège et le volant de
manière à conserver le plein contrôle du
véhicule (les pédales et le volant
doivent être facilement manoeuvrables).
Il faut toutefois conserver la plus
grande distance possible entre le ventre
et le volant.
La sangle de la ceinture ne doit pas être
entortillée. La partie supérieure doit
passer sur l'épaule et traverser le
thorax en diagonale. La partie inférieure
doit adhérer au bassin fig. 55 et non à
l'abdomen du passager. N'utiliser
aucun dispositif (agrafes, arrêts, etc.)
pour tenir les ceintures éloignées du
corps des passagers.ATTENTION Chaque ceinture de
sécurité doit être utilisée par une seule
personne : un passager ne doit pas
transporter d'enfants sur ses genoux
en utilisant la même ceinture de
sécurité pour assurer leur protection fig.
56. En règle générale, on ne doit
boucler aucun objet à la personne.
54AB0A0347C
55AB0A0348C
71

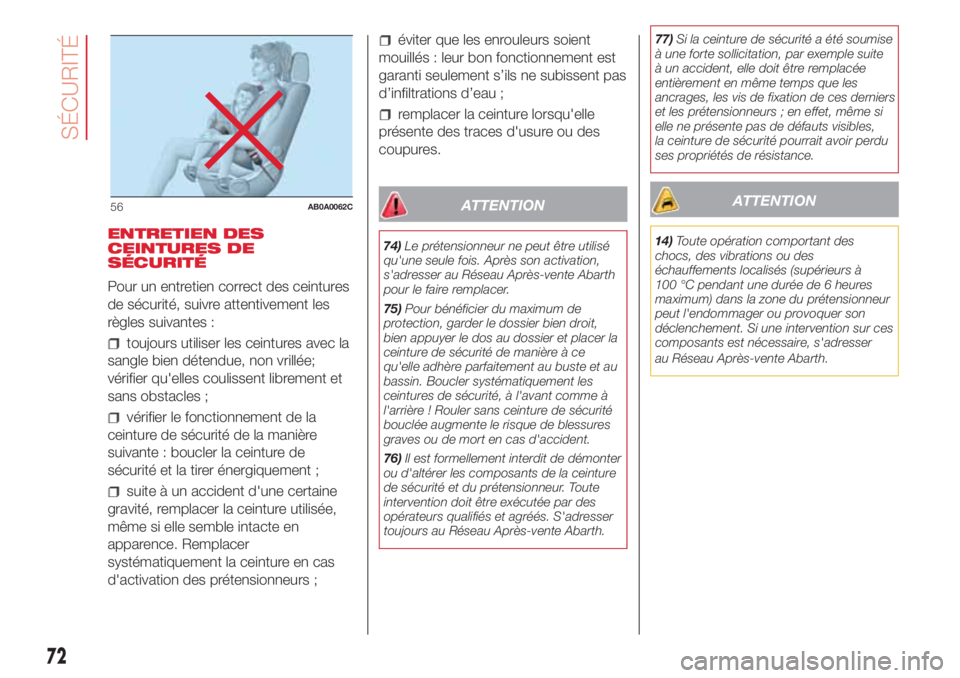

ENTRETIEN DES
CEINTURES DE
SÉCURITÉ
Pour un entretien correct des ceintures
de sécurité, suivre attentivement les
règles suivantes :
toujours utiliser les ceintures avec la
sangle bien détendue, non vrillée;
vérifier qu'elles coulissent librement et
sans obstacles ;
vérifier le fonctionnement de la
ceinture de sécurité de la manière
suivante : boucler la ceinture de
sécurité et la tirer énergiquement ;
suite à un accident d'une certaine
gravité, remplacer la ceinture utilisée,
même si elle semble intacte en
apparence. Remplacer
systématiquement la ceinture en cas
d'activation des prétensionneurs ;
éviter que les enrouleurs soient
mouillés : leur bon fonctionnement est
garanti seulement s’ils ne subissent pas
d’infiltrations d’eau ;
remplacer la ceinture lorsqu'elle
présente des traces d'usure ou des
coupures.
ATTENTION
74)Le prétensionneur ne peut être utilisé
qu'une seule fois. Après son activation,
s'adresser au Réseau Après-vente Abarth
pour le faire remplacer.
75)Pour bénéficier du maximum de
protection, garder le dossier bien droit,
bien appuyer le dos au dossier et placer la
ceinture de sécurité de manière à ce
qu'elle adhère parfaitement au buste et au
bassin. Boucler systématiquement les
ceintures de sécurité, à l'avant comme à
l'arrière ! Rouler sans ceinture de sécurité
bouclée augmente le risque de blessures
graves ou de mort en cas d'accident.
76)Il est formellement interdit de démonter
ou d'altérer les composants de la ceinture
de sécurité et du prétensionneur. Toute
intervention doit être exécutée par des
opérateurs qualifiés et agréés. S'adresser
toujours au Réseau Après-vente Abarth.77)Si la ceinture de sécurité a été soumise
à une forte sollicitation, par exemple suite
à un accident, elle doit être remplacée
entièrement en même temps que les
ancrages, les vis de fixation de ces derniers
et les prétensionneurs ; en effet, même si
elle ne présente pas de défauts visibles,
la ceinture de sécurité pourrait avoir perdu
ses propriétés de résistance.
ATTENTION
14)Toute opération comportant des
chocs, des vibrations ou des
échauffements localisés (supérieurs à
100 °C pendant une durée de 6 heures
maximum) dans la zone du prétensionneur
peut l'endommager ou provoquer son
déclenchement. Si une intervention sur ces
composants est nécessaire, s'adresser
au Réseau Après-vente Abarth.
56AB0A0062C
72

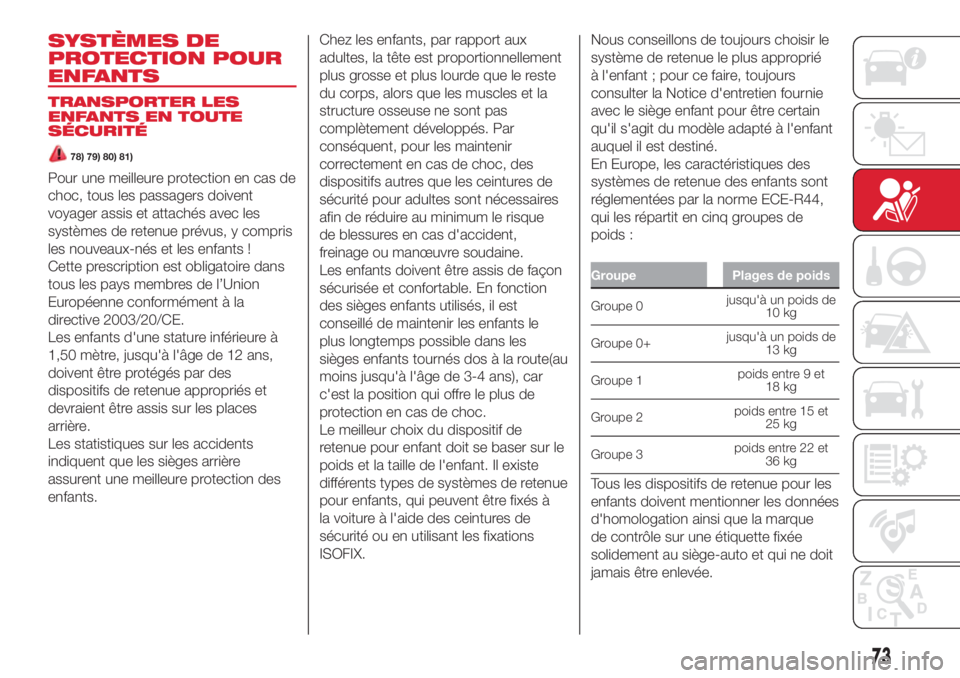

SÉCURITÉ

SYSTÈMES DE
PROTECTION POUR
ENFANTS
TRANSPORTER LES
ENFANTS EN TOUTE
SÉCURITÉ
78) 79) 80) 81)
Pour une meilleure protection en cas de
choc, tous les passagers doivent
voyager assis et attachés avec les
systèmes de retenue prévus, y compris
les nouveaux-nés et les enfants !
Cette prescription est obligatoire dans
tous les pays membres de l’Union
Européenne conformément à la
directive 2003/20/CE.
Les enfants d'une stature inférieure à
1,50 mètre, jusqu'à l'âge de 12 ans,
doivent être protégés par des
dispositifs de retenue appropriés et
devraient être assis sur les places
arrière.
Les statistiques sur les accidents
indiquent que les sièges arrière
assurent une meilleure protection des
enfants.Chez les enfants, par rapport aux
adultes, la tête est proportionnellement
plus grosse et plus lourde que le reste
du corps, alors que les muscles et la
structure osseuse ne sont pas
complètement développés. Par
conséquent, pour les maintenir
correctement en cas de choc, des
dispositifs autres que les ceintures de
sécurité pour adultes sont nécessaires
afin de réduire au minimum le risque
de blessures en cas d'accident,
freinage ou manœuvre soudaine.
Les enfants doivent être assis de façon
sécurisée et confortable. En fonction
des sièges enfants utilisés, il est
conseillé de maintenir les enfants le
plus longtemps possible dans les
sièges enfants tournés dos à la route(au
moins jusqu'à l'âge de 3-4 ans), car
c'est la position qui offre le plus de
protection en cas de choc.
Le meilleur choix du dispositif de
retenue pour enfant doit se baser sur le
poids et la taille de l'enfant. Il existe
différents types de systèmes de retenue
pour enfants, qui peuvent être fixés à
la voiture à l'aide des ceintures de
sécurité ou en utilisant les fixations
ISOFIX.Nous conseillons de toujours choisir le
système de retenue le plus approprié
à l'enfant ; pour ce faire, toujours
consulter la Notice d'entretien fournie
avec le siège enfant pour être certain
qu'il s'agit du modèle adapté à l'enfant
auquel il est destiné.
En Europe, les caractéristiques des
systèmes de retenue des enfants sont
réglementées par la norme ECE-R44,
qui les répartit en cinq groupes de
poids :
Groupe Plages de poids
Groupe 0jusqu'à un poids de
10 kg
Groupe 0+jusqu'à un poids de
13 kg
Groupe 1poids entre 9 et
18 kg
Groupe 2poids entre 15 et
25 kg
Groupe 3poids entre 22 et
36 kg
Tous les dispositifs de retenue pour les
enfants doivent mentionner les données
d'homologation ainsi que la marque
de contrôle sur une étiquette fixée
solidement au siège-auto et qui ne doit
jamais être enlevée.
73

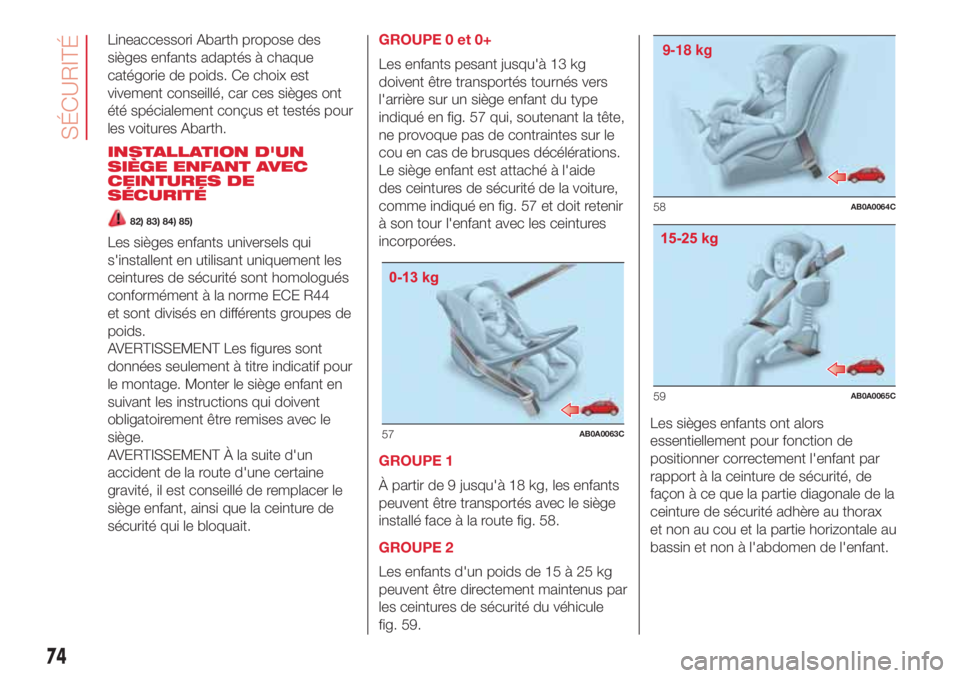

Lineaccessori Abarth propose des
sièges enfants adaptés à chaque
catégorie de poids. Ce choix est
vivement conseillé, car ces sièges ont
été spécialement conçus et testés pour
les voitures Abarth.
INSTALLATION D'UN
SIÈGE ENFANT AVEC
CEINTURES DE
SÉCURITÉ
82) 83) 84) 85)
Les sièges enfants universels qui
s'installent en utilisant uniquement les
ceintures de sécurité sont homologués
conformément à la norme ECE R44
et sont divisés en différents groupes de
poids.
AVERTISSEMENT Les figures sont
données seulement à titre indicatif pour
le montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
AVERTISSEMENT À la suite d'un
accident de la route d'une certaine
gravité, il est conseillé de remplacer le
siège enfant, ainsi que la ceinture de
sécurité qui le bloquait.GROUPE 0 et 0+
Les enfants pesant jusqu'à 13 kg
doivent être transportés tournés vers
l'arrière sur un siège enfant du type
indiqué en fig. 57 qui, soutenant la tête,
ne provoque pas de contraintes sur le
cou en cas de brusques décélérations.
Le siège enfant est attaché à l'aide
des ceintures de sécurité de la voiture,
comme indiqué en fig. 57 et doit retenir
à son tour l'enfant avec les ceintures
incorporées.
GROUPE 1
À partir de 9 jusqu'à 18 kg, les enfants
peuvent être transportés avec le siège
installé face à la route fig. 58.
GROUPE 2
Les enfants d'un poids de 15 à 25 kg
peuvent être directement maintenus par
les ceintures de sécurité du véhicule
fig. 59.Les sièges enfants ont alors
essentiellement pour fonction de
positionner correctement l'enfant par
rapport à la ceinture de sécurité, de
façon à ce que la partie diagonale de la
ceinture de sécurité adhère au thorax
et non au cou et la partie horizontale au
bassin et non à l'abdomen de l'enfant.
57AB0A0063C
9-18 kg
58AB0A0064C
59AB0A0065C
74
SÉCURITÉ

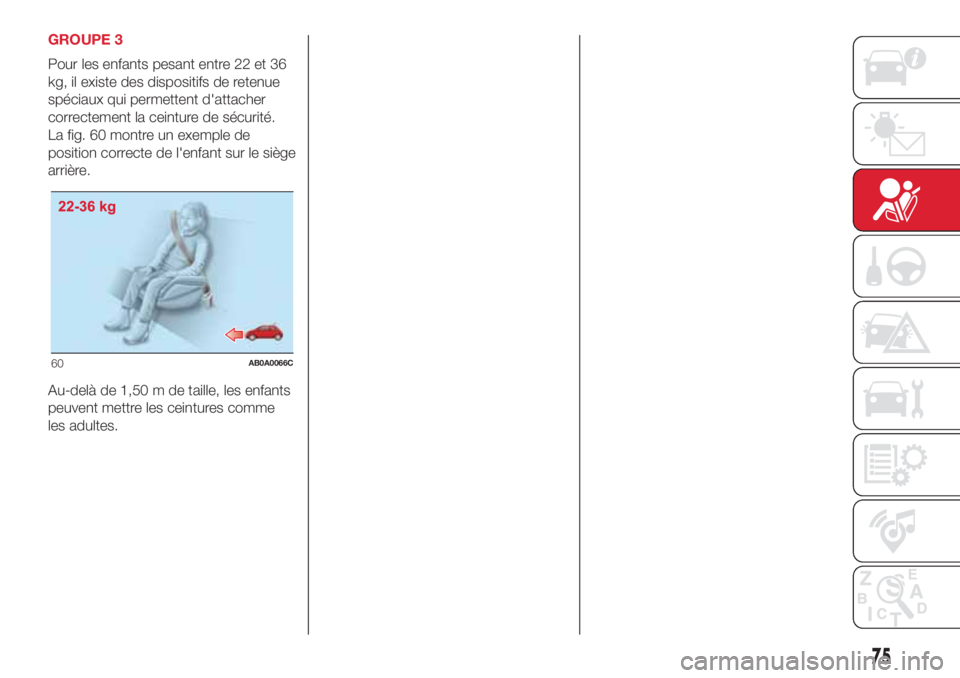

GROUPE 3
Pour les enfants pesant entre 22 et 36
kg, il existe des dispositifs de retenue
spéciaux qui permettent d'attacher
correctement la ceinture de sécurité.
La fig. 60 montre un exemple de
position correcte de l'enfant sur le siège
arrière.
Au-delà de 1,50 m de taille, les enfants
peuvent mettre les ceintures comme
les adultes.
60AB0A0066C
75

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes
places de la voiture, selon le tableau suivant :
Groupe Plages de poidsSiège passager avant (*)
Sièges arrière
Airbag activé Airbag désactivé
Groupe 0 jusqu'à un poids de 10 kgXUU
Groupe 0+ jusqu'à un poids de 13 kgXUU
Groupe 1 9-18 kgXUU
Groupe 2 15-25 kgUUU
Groupe 3 22-36 kgUUU
X= Place assise non adaptée pour des enfants entrant dans cette catégorie de poids
U= Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les « Groupes » indiqués.
76
SÉCURITÉ
(*) IMPORTANT : Ne JAMAIS installer les sièges-auto dans le sens inverse de la marche sur le siège avant si l'airbag du véhicule n'a pas été désactivé. Si
souhaite installer un siège tourné dos à la route sur le siège avant, désactiver l'airbag correspondant (voir les indications du paragraphe « Système
supplémentaire (SRS) – Airbag »).

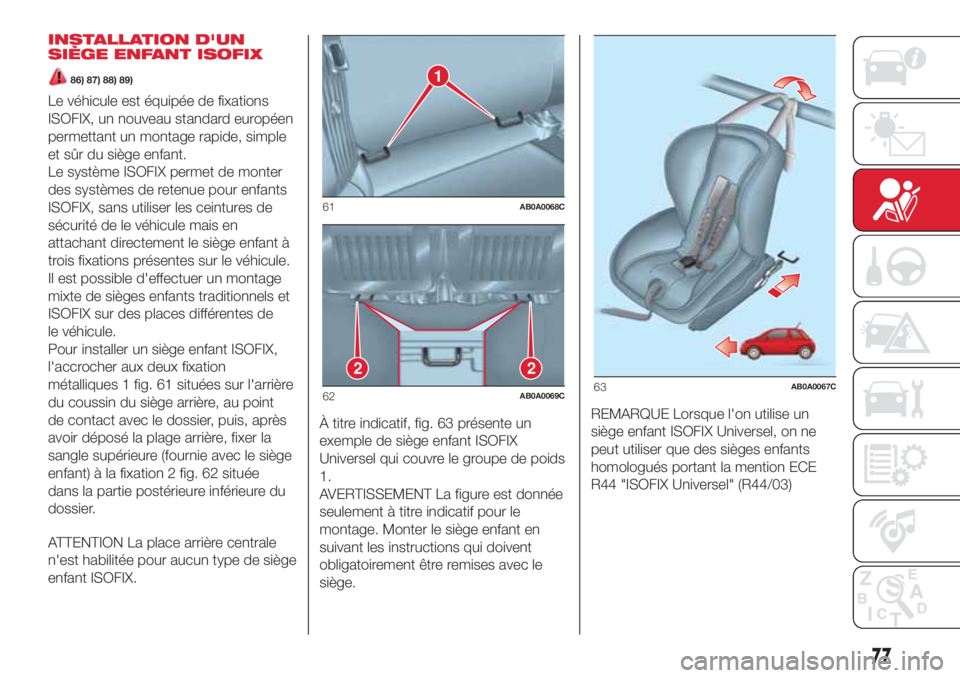

INSTALLATION D'UN
SIÈGE ENFANT ISOFIX
86) 87) 88) 89)
Le véhicule est équipée de fixations
ISOFIX, un nouveau standard européen
permettant un montage rapide, simple
et sûr du siège enfant.
Le système ISOFIX permet de monter
des systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité de le véhicule mais en
attachant directement le siège enfant à
trois fixations présentes sur le véhicule.
Il est possible d'effectuer un montage
mixte de sièges enfants traditionnels et
ISOFIX sur des places différentes de
le véhicule.
Pour installer un siège enfant ISOFIX,
l'accrocher aux deux fixation
métalliques 1 fig. 61 situées sur l'arrière
du coussin du siège arrière, au point
de contact avec le dossier, puis, après
avoir déposé la plage arrière, fixer la
sangle supérieure (fournie avec le siège
enfant) à la fixation 2 fig. 62 située
dans la partie postérieure inférieure du
dossier.
ATTENTION La place arrière centrale
n'est habilitée pour aucun type de siège
enfant ISOFIX.À titre indicatif, fig. 63 présente un
exemple de siège enfant ISOFIX
Universel qui couvre le groupe de poids
1.
AVERTISSEMENT La figure est donnée
seulement à titre indicatif pour le
montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.REMARQUE Lorsque l'on utilise un
siège enfant ISOFIX Universel, on ne
peut utiliser que des sièges enfants
homologués portant la mention ECE
R44 "ISOFIX Universel" (R44/03)
1
61AB0A0068C
22
62AB0A0069C63AB0A0067C
77

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS ISOFIX
Le tableau ci-après indique, conformément à la loi européenne ECE 16, la possibilité d'installer des sièges enfants ISOFIX sur
les sièges dotés d'attaches spécifiques.
Groupe de poids Orientation du siège enfant Classe de taille ISOFIX Sièges latéraux arrière
Groupe 0 jusqu'à 10 kg Dos à la route EX
Groupe 0+ jusqu'à 13 kgDos à la route E
X
Dos à la route DX
Dos à la route CX
Groupe 1 à partir de 9 jusqu'à 18
kgDos à la route D
X
Dos à la route CX
Face à la route BIUF
Face à la route B1IUF
Face à la route AIUF (*)
X: Position ISOFIX non adaptée aux systèmes ISOFIX de retenue pour enfants dans ce groupe de poids et/ou dans cette classe de tailles.
IUF: indiqué pour les systèmes de retenue d'enfants ISOFIX de la catégorie universelle orientés face à la route et homologués pour l'emploi dans le groupe de
poids.
(*) Pour les versions 595C/695C, cette position ISOFIX n'est pas indiquée pour les systèmes de retenue ISOFIX pour enfants dans ce groupe de poids et/ou dans
cette classe de tailles.
REMARQUE Les autres groupes de poids sont couverts par des sièges enfants ISOFIX spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement testés pour cette véhicule (voir liste de véhicules jointe au siège enfant). Dans la
Lineaccessori Abarth, le siège enfant ISOFIX Universel « Duo Plus » et le siège spécifique « G0/1 » sont disponibles (ou les
mises à jours successives). Pour plus de détails concernant l'installation et/ou l'utilisation du siège enfant, consulter le « Mode
d'emploi » fourni avec le siège.
78
SÉCURITÉ
