KÖDFÉNYSZÓRÓK
(egyes változatoknál)
Ezeknek az izzóknak a cseréjét egy
Abarth márkaszervizben végeztessük
el.

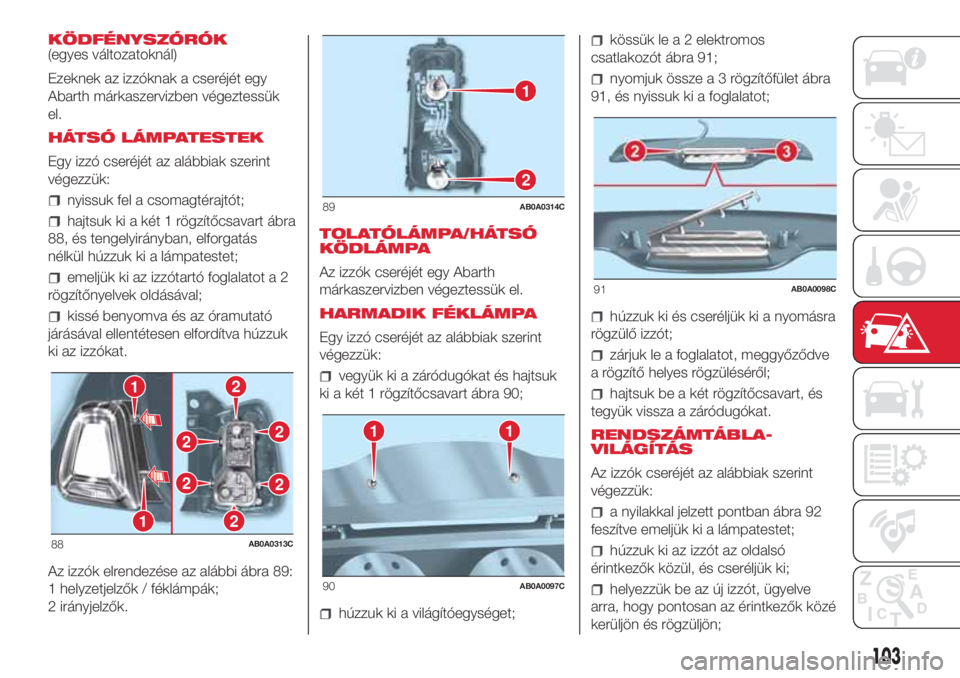

HÁTSÓ LÁMPATESTEK
Egy izzó cseréjét az alábbiak szerint
végezzük:
nyissuk fel a csomagtérajtót;
hajtsuk ki a két 1 rögzítőcsavart ábra
88, és tengelyirányban, elforgatás
nélkül húzzuk ki a lámpatestet;
emeljük ki az izzótartó foglalatot a 2
rögzítőnyelvek oldásával;
kissé benyomva és az óramutató
járásával ellentétesen elfordítva húzzuk
ki az izzókat.
Az izzók elrendezése az alábbi ábra 89:
1 helyzetjelzők / féklámpák;
2 irányjelzők.TOLATÓLÁMPA/HÁTSÓ
KÖDLÁMPA
Az izzók cseréjét egy Abarth
márkaszervizben végeztessük el.
HARMADIK FÉKLÁMPA
Egy izzó cseréjét az alábbiak szerint
végezzük:
vegyük ki a záródugókat és hajtsuk
ki a két 1 rögzítőcsavart ábra 90;
húzzuk ki a világítóegységet;
kössük le a 2 elektromos
csatlakozót ábra 91;
nyomjuk összea3rögzítőfület ábra
91, és nyissuk ki a foglalatot;
húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
zárjuk le a foglalatot, meggyőződve
a rögzítő helyes rögzüléséről;
hajtsuk be a két rögzítőcsavart, és
tegyük vissza a záródugókat.
RENDSZÁMTÁBLA-
VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontban ábra 92
feszítve emeljük ki a lámpatestet;
húzzuk ki az izzót az oldalsó
érintkezők közül, és cseréljük ki;
helyezzük be az új izzót, ügyelve
arra, hogy pontosan az érintkezők közé
kerüljön és rögzüljön;
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
103
Page 106 of 204

végül szereljük vissza a burát.
FIGYELMEZTETÉS
117)A gázkisüléses (Xenon) izzók
nagyfeszültséggel működnek, ezért ezek
cseréjét kizárólag szakember végezheti:
fennáll a halálos áramütés veszélye!
Forduljunk Abarth márkaszervizhez.

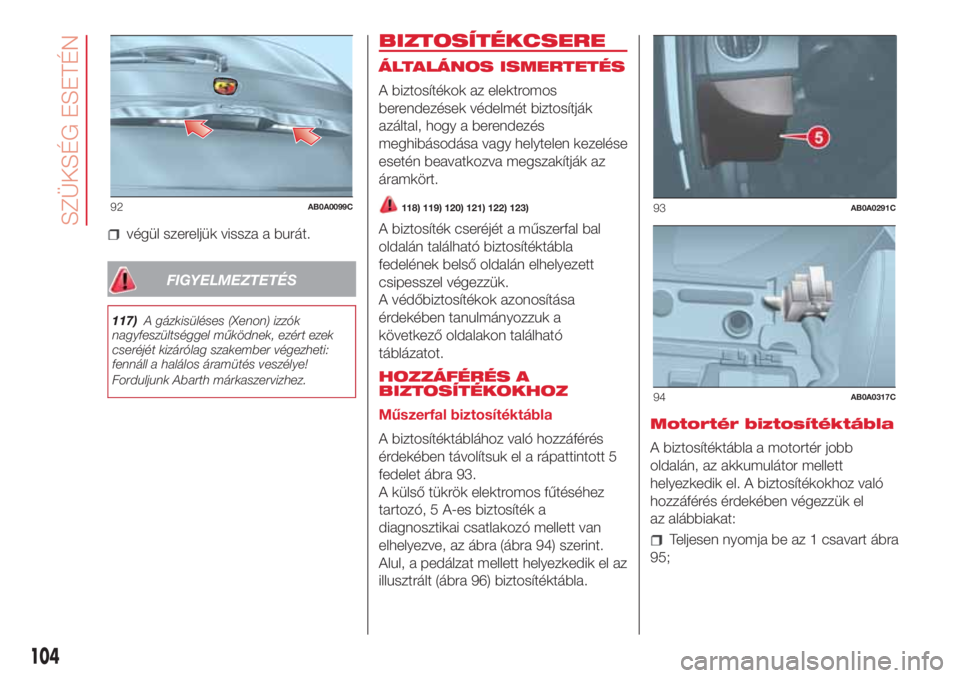

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
118) 119) 120) 121) 122) 123)
A biztosíték cseréjét a műszerfal bal
oldalán található biztosítéktábla
fedelének belső oldalán elhelyezett
csipesszel végezzük.
A védőbiztosítékok azonosítása
érdekében tanulmányozzuk a
következő oldalakon található
táblázatot.
HOZZÁFÉRÉS A
BIZTOSÍTÉKOKHOZ
Műszerfal biztosítéktábla
A biztosítéktáblához való hozzáférés
érdekében távolítsuk el a rápattintott 5
fedelet ábra 93.
A külső tükrök elektromos fűtéséhez
tartozó, 5 A-es biztosíték a
diagnosztikai csatlakozó mellett van
elhelyezve, az ábra (ábra 94) szerint.
Alul, a pedálzat mellett helyezkedik el az

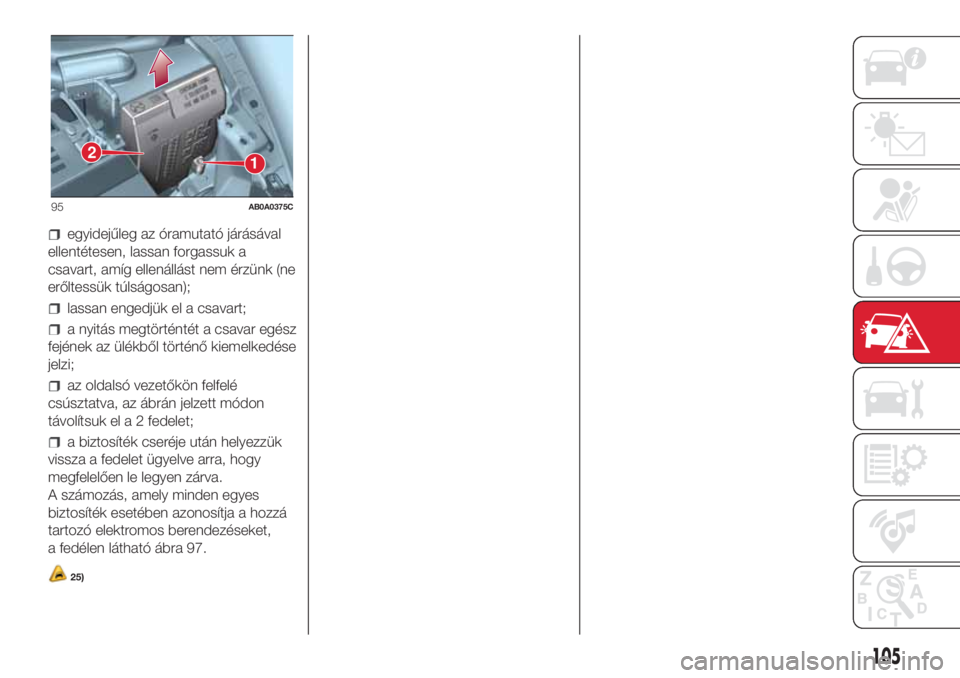

illusztrált (ábra 96) biztosítéktábla.Motortér biztosítéktábla
A biztosítéktábla a motortér jobb
oldalán, az akkumulátor mellett
helyezkedik el. A biztosítékokhoz való
hozzáférés érdekében végezzük el
az alábbiakat:
Teljesen nyomja be az 1 csavart ábra
95;
92AB0A0099C93AB0A0291C
94AB0A0317C
104
SZÜKSÉG ESETÉN
Page 107 of 204
egyidejűleg az óramutató járásával
ellentétesen, lassan forgassuk a
csavart, amíg ellenállást nem érzünk (ne
erőltessük túlságosan);
lassan engedjük el a csavart;
a nyitás megtörténtét a csavar egész
fejének az ülékből történő kiemelkedése
jelzi;
az oldalsó vezetőkön felfelé
csúsztatva, az ábrán jelzett módon
távolítsuk el a 2 fedelet;
a biztosíték cseréje után helyezzük
vissza a fedelet ügyelve arra, hogy
megfelelően le legyen zárva.
A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket,
a fedélen látható ábra 97.
25)
12
95AB0A0375C
105
Page 108 of 204

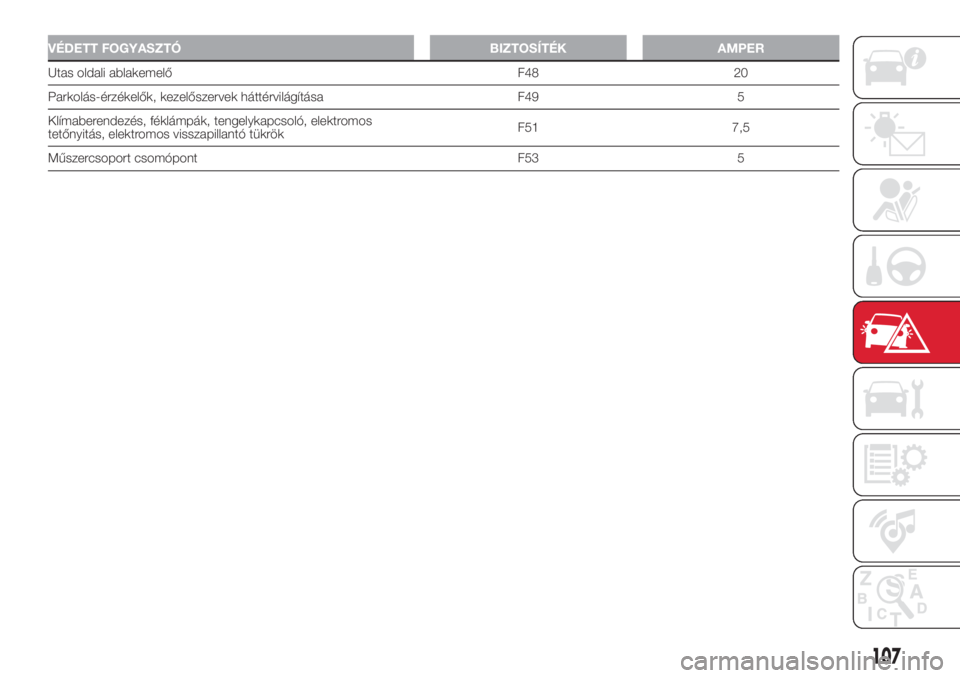

MŰSZERFAL BIZTOSÍTÉKTÁBLA
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Fényszóró-magasságállító F13
5(*)
Diagnosztikai csatlakozó, Uconnect, légkondicionáló, EOBD F36 15
Féklámpa kapcsoló, műszercsoport csomópont F37 5
Központi ajtózár F38 15
Szélvédő-/hátsó ablakmosó szivattyú F43 15
Vezetőoldali ablakemelő F47 20
(*) (egyes változatoknál)
96AB0A0106C
106
SZÜKSÉG ESETÉN
Page 109 of 204
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Utas oldali ablakemelő F48 20
Parkolás-érzékelők, kezelőszervek háttérvilágítása F49 5
Klímaberendezés, féklámpák, tengelykapcsoló, elektromos
tetőnyitás, elektromos visszapillantó tükrökF51 7,5
Műszercsoport csomópont F53 5
107
Page 110 of 204
MOTORTÉR BIZTOSÍTÉKTÁBLA
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
HI-FIF02 20
Légkondicionáló elektromos ventilátor F08 30
FényszórómosóF09 30
Figyelmeztető hangjelzésekF10 10
Távolsági fényszórókF14
10/15
(*)
Elektromos napfénytető mozgatómotor F15 20
(*) Csak gázkisüléses égővel szerelt változatoknál (Xenon)
97AB0A0319C
108
SZÜKSÉG ESETÉN
Page 111 of 204

VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Szekvenciális robotizált sebességváltó vezérlőegység betáplálása (+ kulcs) F16 7,5
Fűtött hátsó ablakF20 30
KödfényszórókF30 15
Szekvenciális robotizált sebességváltó vezérlőegysége F84 10
Elülső elektromos csatlakozóaljzat (szivargyújtóval vagy anélkül) F85 20
FIGYELMEZTETÉS
118)Ha valamelyik biztosíték kiolvadása ismételten jelentkezik, vizsgáltassuk meg a gépkocsit egy Abarth márkaszervizben.
119)Soha nem szabad a kiolvadt biztosítékot más vezetődarabbal, fémhuzallal pótolni.
120)A kiolvadt biztosítékot soha nem szabad nagyobb terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
121)Ha egy általános védelmi biztosíték (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) kiolvadt, forduljunk egy Abarth márkaszervizhez.
122)A biztosíték cseréje előtt ügyeljünk arra, hogy a gyújtáskulcs ki legyen húzva, és minden elektromos berendezés ki legyen kapcsolva.
123)Ha a biztonsági rendszerek (légzsák rendszer, fékrendszer), a hajtómű rendszerek (motor vezérlőrendszer, sebességváltó vezérlőrendszer)
vagy a kormánymű rendszer egy általános védelmi biztosítéka kiolvadt, forduljunk egy Abarth márkaszervizhez.
FIGYELMEZTETÉS
25)Ha szükségessé válik a motortér mosása, ügyeljünk arra, hogy a motortér biztosítéktábláját ne érje közvetlen vízsugár.
109
Page 112 of 204

„Fix&Go” KÉSZLET
124) 125)
26)
LEÍRÁS
A Fix&Go gumiabroncs gyorsjavító
készlet ábra 98 egy megfelelő tartóban
a csomagtérben található, és az
alábbiakból áll:
egy tömítőanyagot tartalmazó 1
patron átlátszó csővel, a 4 szigetelő
folyadék injektálásához és egy 3
öntapadós címke, "Max 80 km/h"
felirattal, amit jól látható helyre
kell felhelyezni (pl. a műszerfalra) a
gumiabroncs javítását követően;
egy kompresszor 2;
használati útmutató a készlet helyes
és gyors alkalmazásához;
a 4 patron csövének ágyazatában
egy pár kesztyű.JAVÍTÁSI ELJÁRÁS
Az alábbiak szerint járjon el:
a gépkocsit olyan helyen állítsuk le,
ahol az eljárást biztonságosan és a
forgalom zavarása nélkül végre lehet
hajtani. A talaj lehetőleg sík és kellően
szilárd legyen;
állítsuk le a motort, kapcsoljuk be a
vészvillogót, és működtessük a
rögzítőféket;
a gépkocsi elhagyása előtt vegyük
fel a fényvisszaverő mellényt (minden
esetben tartsuk be annak az országnak
a hatályos törvényeit, amelyben
tartózkodunk);
helyezzük be a tömítőanyagot 1
tartalmazó palackot a kompresszor 2
megfelelő fészkébe, erősen lefelé
nyomva ábra 98. Vegyük le a 3
sebesség öntapadós címkét, és
helyezzük fel jól látható helyre ábra 99.
viseljünk védőkesztyűt;
távolítsuk el a szelepsapkát a
gumiabroncs szelepéről, és csavarjuk a
tömítőanyag 4 átlátszó csövét ábra
98 a szelepre. Ha a készlethez 250
ml-es patron tartozik, az átlátszó cső
ágyazatában egy levehető gyűrű is van
a lehúzás megkönnyítéséhez.
Bizonyosodjunk meg róla, hogy az
ON-OFF 5 gomb ábra 100 kikapcsolt
állapotban van-e (a gomb nincs
benyomva);
dugjuk be az elektromos csatlakozót
6 ábra 101 a jármű 12 V-os dugaszoló
aljzatába, és indítsuk be a jármű
motorját;
98AB0A0419C99AB0A0423C
100AB0A0421C
110
SZÜKSÉG ESETÉN
