2018 Abarth 500 service

3)

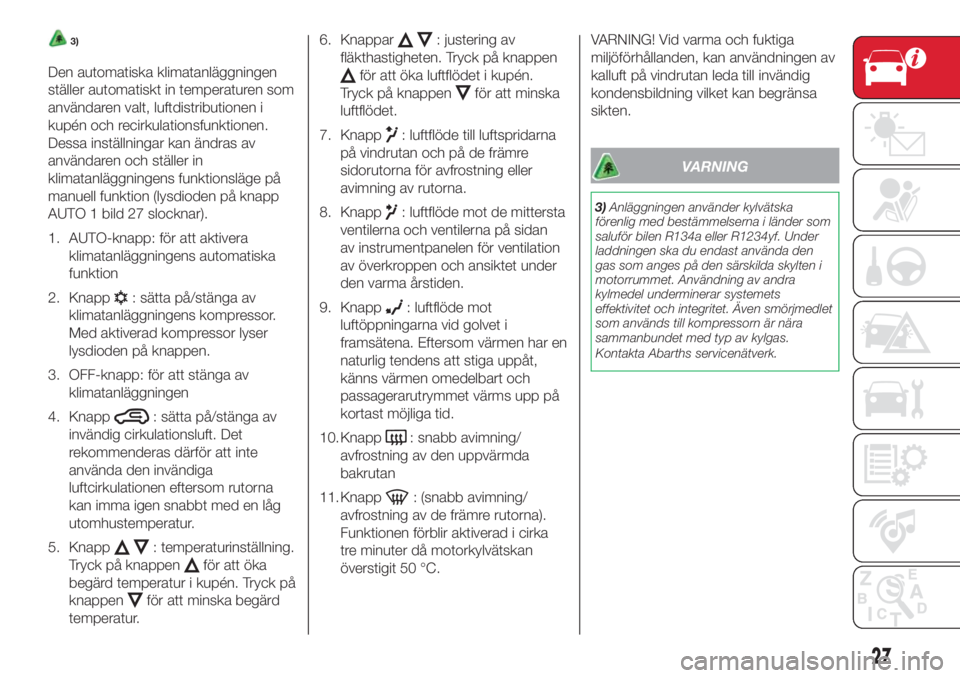

Den automatiska klimatanläggningen
ställer automatiskt in temperaturen som
användaren valt, luftdistributionen i
kupén och recirkulationsfunktionen.
Dessa inställningar kan ändras av
användaren och ställer in
klimatanläggningens funktionsläge på
manuell funktion (lysdioden på knapp
AUTO 1 bild 27 slocknar).
1. AUTO-knapp: för att aktivera
klimatanläggningens automatiska
funktion
2. Knapp
: sätta på/stänga av
klimatanläggningens kompressor.
Med aktiverad kompressor lyser
lysdioden på knappen.
3. OFF-knapp: för att stänga av
klimatanläggningen
4. Knapp
: sätta på/stänga av
invändig cirkulationsluft. Det
rekommenderas därför att inte
använda den invändiga
luftcirkulationen eftersom rutorna
kan imma igen snabbt med en låg
utomhustemperatur.
5. Knapp
: temperaturinställning.
Tryck på knappen
för att öka
begärd temperatur i kupén. Tryck på
knappen
för att minska begärd
temperatur.6. Knappar
: justering av
fläkthastigheten. Tryck på knappen
för att öka luftflödet i kupén.
Tryck på knappen
för att minska
luftflödet.
7. Knapp
: luftflöde till luftspridarna
på vindrutan och på de främre
sidorutorna för avfrostning eller
avimning av rutorna.
8. Knapp
: luftflöde mot de mittersta
ventilerna och ventilerna på sidan
av instrumentpanelen för ventilation
av överkroppen och ansiktet under
den varma årstiden.
9. Knapp
: luftflöde mot
luftöppningarna vid golvet i
framsätena. Eftersom värmen har en
naturlig tendens att stiga uppåt,
känns värmen omedelbart och
passagerarutrymmet värms upp på
kortast möjliga tid.
10. Knapp
: snabb avimning/
avfrostning av den uppvärmda
bakrutan
11. Knapp
: (snabb avimning/
avfrostning av de främre rutorna).
Funktionen förblir aktiverad i cirka
tre minuter då motorkylvätskan
överstigit 50 °C.VARNING! Vid varma och fuktiga
miljöförhållanden, kan användningen av
kalluft på vindrutan leda till invändig
kondensbildning vilket kan begränsa
sikten.
VARNING
3)Anläggningen använder kylvätska
förenlig med bestämmelserna i länder som
saluför bilen R134a eller R1234yf. Under
laddningen ska du endast använda den
gas som anges på den särskilda skylten i
motorrummet. Användning av andra
kylmedel underminerar systemets
effektivitet och integritet. Även smörjmedlet
som används till kompressorn är nära
sammanbundet med typ av kylgas.
Kontakta Abarths servicenätverk.
27

Om det inte går att öppna bakluckan
efter batteriladdningen, eller till följd av
ett fel i bakluckans elektriska lås,
öppnas bagageutrymmet akut så som
beskrivs i kapitlet "Lär känna din bil" i
avsnittet "Bagageutrymmet". Manövrera
sedan suffletten manuellt så som
beskrivs ovan.
För att återställa de automatiska
förflyttningsförhållandena, ska du
kontakta Abarths servicenät.
INITIALISERINGS-
PROCEDUR
Efter en eventuell frånkoppling av
batteriet eller vid avbrott i
skyddssäkringen, måste du åter
initialisera sufflettens funktion.
Gör så här:
Innan du utför någon annan åtgärd,
ska du se till att motorn är igång under
hela initieringsproceduren.
Tryck på öppningsknappen tills
suffletten står i helt öppet läge.
När suffletten står i helt öppet läge,
håll ner knappen i minst två sekunder.
Tryck på stängningsknappen tills
suffletten står i helt stängt läge.
När suffletten står i helt stängt läge,
håll ner knappen i minst två sekunder.
När proceduren avslutats, gör suffletten
en komplett öppnings- och
stängningsrörelse (till 25 cm från helt
stängt läge) för att underrätta föraren
om att korrekt funktion har återställts.
Om suffletten redan har initierats, gör så
här:
Innan du utför någon annan åtgärd,
ska du se till att motorn är igång under
hela initieringsproceduren.
Tryck på öppningsknappen tills
suffletten står i helt öppet läge.
När suffletten står i helt öppet läge,
håll ner knappen i minst tio sekunder.
Tryck på stängningsknappen tills
suffletten står i helt stängt läge.
När suffletten står i helt stängt läge,
håll ner knappen i minst två sekunder.
När proceduren avslutats, gör suffletten
en komplett öppnings- och
stängningsrörelse (till 25 cm från helt
stängt läge) för att underrätta föraren
om att korrekt funktion har återställts.WIND STOP
Wind Stop bild 36 har formgivits för att
förbättra komforten under körningen
genom att begränsa luftturbulensen
som skapas inuti passagerarutrymmet
vid körning med öppen sufflett.
För att använda den gör så här:
Lossa baksätets ryggstöd (helt eller
tvådelat).
Installera Wind Stop genom att föra
in den mittre delen av den i bakrutans
skydd med den införda delen riktad mot
passageraren som visas i bild 36.
Sätt tillbaka ryggstödet riktigt. Wind
Stop blockeras på så sätt mellan sätet
och hatthyllan.
35AB0A0295C
36AB0A0328C
32
LÄR KÄNNA DIN BIL

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.INSTRUMENTPANEL OCH
REGLAGE ....................................... 38
MENYALTERNATIV .......................... 40
TRIP COMPUTER ........................... 42
VARNINGSLAMPOR OCH
MEDDELANDEN ............................. 44
-SÄKERHETSBÄLTENA ÄR INTE
FASTSPÄNDA ..................................... 44
-FUNKTIONSFEL EBD ......................... 45
-FUNKTIONSFEL PÅ AIRBAGARNA .... 45
-OTILLRÄCKLIG BROMSVÄTSKA /
ÅTDRAGEN HANDBROMS.................. 46
-FEL PÅ DEN ELEKTRISKA
SERVOSTYRNINGEN "DUALDRIVE" ... 47
-SLITAGE PÅ BROMSBELÄGGEN ....... 47
-ESC-SYSTEMET ................................ 48
-FUNKTIONSFEL PÅ
EOBD-/INSPRUTNINGSSYSTEMET .... 49
-DIMBAKLJUS .................................... 49
-FELFUNKTION PÅ ABS-SYSTEMET .. 49
-iTPMS-SYSTEM ................................. 50
-POSITIONSLJUS OCH
HALVLJUS/FOLLOW ME HOME.......... 50
-DIMLJUS ........................................... 51
-VÄNSTER KÖRRIKTNINGSVISARE .... 51
-HÖGER KÖRRIKTNINGSVISARE ....... 51
-HELLJUS ........................................... 51
-DÖRRAR/MOTORHUV/
BAGAGELUCKA ÖPPNA..................... 52
-OTILLRÄCKLIG BATTERILADDNING.. 52
-OTILLRÄCKLIGT TRYCK PÅ
MOTOROLJAN/FÖRSÄMRAD
MOTOROLJA ...................................... 52
-MOTORKYLVÄTSKANS
TEMPERATUR ÄR FÖR HÖG .............. 53
-FELFUNKTION ROBOTISERAD
SEKVENTIELL VÄXELLÅDA ................. 53-ÖVERSKRIDEN MAXHASTIGHET ...... 53
-RISK FÖR ISHALKA PÅ VÄGEN ......... 54
-FUNKTIONSFEL
PARKERINGSSENSORER ................... 54
-SERVICE (UNDERHÅLLSSCHEMA)
FÖRFALLEN ........................................ 54
-ASR-SYSTEM .................................... 54
-FEL PÅ HILL HOLDER........................ 54
-BRÄNSLELÅS .................................... 55
-FEL PÅ BRÄNSLELÅSSYSTEMET...... 55
-FUNKTIONSFEL PÅ YTTRE LJUS ...... 55
-FUNKTIONSFEL PÅ STOPPLJUSEN .. 55
-FUNKTIONSFEL PÅ FIAT
CODE-SYSTEMET .............................. 56
-BRÄNSLERESERV - BEGRÄNSAD
AUTONOMI ......................................... 56
-SIGNALERING AV FEL PÅ
MOTOROLJANS TRYCKSENSOR ....... 56
-OLJEBYTE ......................................... 56
-TRYCK PÅ KOPPLINGSPEDALEN
FÖR START ......................................... 56
-FEL PÅ BRÄNSLENIVÅGIVAREN ........ 56
-KORRIGERINGSENHET FÖR
STRÅLKASTARINRIKTNINGEN ........... 56
37

NOTERING Knapparna+och–
aktiverar de olika funktionerna
beroende på följande situationer:
Använd dessa för att rulla menyn
uppåt eller nedåt.
Tillåter en ökning eller minskning
under inställningarna.
Menyn omfattar följande alternativ:
LIGHTING: inställning av panelens
och instrumentpanelens belysning.
SPEED BEEP: inställning av bilens
hastighetsgräns (km/tim. eller mph)
över vilken föraren varnas.
ON/TRIP B DATA: aktivering ("On")
och inaktivering ("Off") av visningen
av Trip B (del av resan).
SET TIME: denna funktion gör att du
kan ställa klockan på displayen
SET DATE: ställa in datum på
displayen
AUTOCLOSE: aktivering och
inaktivering av automatisk låsning av
dörrarna när en hastighet på 20 km/tim.
överskrids.
MEASUREMENT UNIT: denna
funktion gör att du kan ställa in
måttenhet och förbrukning
LANGUAGE: språkinställning på
displayen
BUZZER VOLUME: inställning (på 8
nivåer) av ljudsignalens volym (summer)
som hörs samtidigt med fel- och
varningsmeddelandena.
SEAT BELT BUZZER: omaktivering
av summern vid signalering S.B.R.
(visas endast om S.B.R.-systemet har
inaktiverats av Abarths servicenätverk)
SERVICE: Visning av indikationer
som gäller servicebesöken enligt
körsträcka i kilometer.
AIRBAG/PASSENGER BAG:
aktivering/inaktivering av airbagen på
passagerarsidan.
DAYTIME RUNNING LIGHTS:
aktivering/inaktivering av varselljusen
ITPMS RESET: nollställning av
iTPMS-systemet ("självinlärning" för
systemet, se avsnittet "iTPMS-
systemet")
SEE RADIO (beroende på version):
aktivering/inaktivering av repetitionen på
instrumentpanelens display av viss
radioinformation som visas på
Uconnect™-systemets display.
SEE PHONE (beroende på version):
aktivering/inaktivering av repetitionen på
instrumentpanelens display av viss
information om samtalen som visas på
Uconnect™-systemets display.
SEE NAVIGATION (beroende på
version): aktivering/inaktivering av
repetitionen på instrumentpanelens
display av viss information on
navigationen som visas på
Uconnect™-systemets display.
MENU EXIT
41

VARNINGSLAMPOR OCH MEDDELANDEN
OBSERVERA! Varningslampan tänds tillsammans med det specifika meddelandet och/eller ljudsignalen, där det förutses på
instrumentpanelen. Dessa meddelanden är endast sammanfattande och förebyggande och ersätter inte på något sätt
informationen i denna drift- och underhållshandbok som vi rekommenderar att man läser noggrant. Vid en signalering om
funktionsfel läs igenom och hänvisa till anvisningarna i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. De allvarliga funktionsfelen visar en "cykel" av signaleringar som upprepas under en längre tid. För de
smärre funktionsfelen visas en "cykel" med signaleringar som upprepas under en begränsad tid. Det går att avbryta
visningscykeln för båda kategorierna. Varningslampan fortsätter att lysa på instrumentpanelen tills man har åtgärdat orsaken till
funktionsfelet.
VARNINGSLAMPOR PÅ INSTRUMENTPANELEN
Varningslampa Innebörd
SÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
Varningslampan lyser med ett fast sken när bilen står stilla och säkerhetsbältet inte är fastspänt på
förarsidan eller passagerarsidan (när passageraren sitter på sätet).
Om bilen är i rörelse utan att säkerhetsbältena fram är fastspända, börjar varningslampan att blinka,
samtidigt som det hörs en ljudsignal (summer).
För att inaktivera ljudvarningen (summern) för S.B.R.-systemet (Seat Belt Reminder). Kontakta Abarths
servicenät. Det går att omaktivera systemet när som helst via inställningsmenyn.
44
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
FUNKTIONSFEL EBD
Om varningslamporna tänds samtidigt när motorn är på, indikerar det ett funktionsfel på EBD-systemet
eller så är systemet inte tillgängligt. I så fall kan det uppstå en för tidig låsning av bakhjulen vid en våldsam
inbromsning, med möjlig slirning. På vissa utförande visar displayen ett motsvarande meddelande.
Fortsätt att köra mycket försiktigt och uppsök omedelbart en verkstad i Abarths servicenät för att låta
kontrollera systemet.
FUNKTIONSFEL PÅ AIRBAGARNA
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Om varningslampan lyser med fast sken anger det ett funktionsfel på airbagsystemet. På vissa utförande
visar displayen ett motsvarande meddelande.
33) 34)
45

Varningslampa Innebörd
FEL PÅ DEN ELEKTRISKA SERVOSTYRNINGEN "DUALDRIVE"
När tändningsnyckeln vrids till läget MAR tänds varningslampan men den ska slockna igen efter några
sekunder.
Om varningslampan fortsätter att lysa (på vissa versioner tillsammans med ett särskilt meddelande på
displayen), kan det hända att effekten av servostyrningen uteblir och det krävs då betydligt större kraft på
ratten för att styra bilen.
I detta fall kontakta Abarths servicenät.
Om varningslampan tänds under körningen (på vissa versioner tillsammans med ett särskilt meddelande
som visas på displayen), kan det hända att servosystemet inte fungerar. Trots att det fortfarande går att
köra, kan du behöva använda mer kraft för att vrida ratten. Vänd dig till Abarths servicenät så snart som
möjligt.
OBS! I vissa fall kan faktorer som är oberoende av den elektriska servostyrningen medföra att
varningslampan tänds på instrumentpanelen. I så fall ska du omedelbart stanna bilen (om den är i rörelse),
stänga av motorn i ca. 20 sekunder och därefter starta om fordonet. Om varningslampan fortsätter att lysa,
ska du kontakta Abarths servicenät.
OBS! Efter att batteriet har varit bortkopplat, behöver servostyrningen initialiseras, vilket indikeras av
varningslampan som tänds. För att göra detta, räcker det att vrida ratten ett helt varv eller fortsätta att köra
rakt fram i ett hundratal meter.
Varningslampa Innebörd
SLITAGE PÅ BROMSBELÄGGEN
Varningslampan tänds, på vissa versioner tillsammans med ett meddelande som visas på displayen, om
bromsbeläggen fram eller bak är slitna (beroende på version). I så fall, ska du byta ut dem så snart som
möjligt.
47

Varningslampa Innebörd
ESC-SYSTEMET
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Aktivering av ESC-systemet
En blinkande varningslampa under körningen anger att ESC-systemet har aktiverats.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller fortsätter att lysa under körningen samtidigt som lysdioden på
TTC-knappen tänds. Displayen visar ett särskilt meddelande.
Kontakta Abarths servicenät.
Fel på Hill Holder
När varningslampan tänds, på vissa versioner med ett särskilt meddelande på displayen, anger fel på Hill
Holder-systemet för föruppvärmning av glödstiften.
I så fall ska man så snart som möjlig kontakta Abarths servicenät.
48
LÄR KÄNNA INSTRUMENTPANELEN
