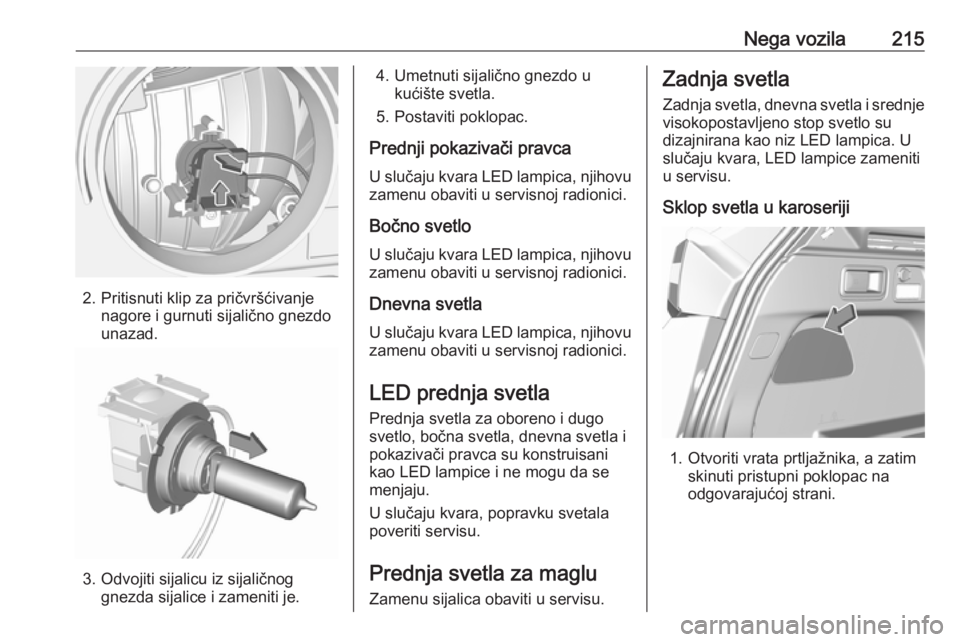

Nega vozila215
2. Pritisnuti klip za pričvršćivanjenagore i gurnuti sijalično gnezdo
unazad.
3. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
4. Umetnuti sijalično gnezdo ukućište svetla.
5. Postaviti poklopac.
Prednji pokazivači pravca U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
Bočno svetlo U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
Dnevna svetla
U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
LED prednja svetla
Prednja svetla za oboreno i dugo
svetlo, bočna svetla, dnevna svetla i
pokazivači pravca su konstruisani
kao LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala poveriti servisu.
Prednja svetla za maglu
Zamenu sijalica obaviti u servisu.Zadnja svetla Zadnja svetla, dnevna svetla i srednje
visokopostavljeno stop svetlo su
dizajnirana kao niz LED lampica. U
slučaju kvara, LED lampice zameniti
u servisu.
Sklop svetla u karoseriji
1. Otvoriti vrata prtljažnika, a zatim skinuti pristupni poklopac na
odgovarajućoj strani.

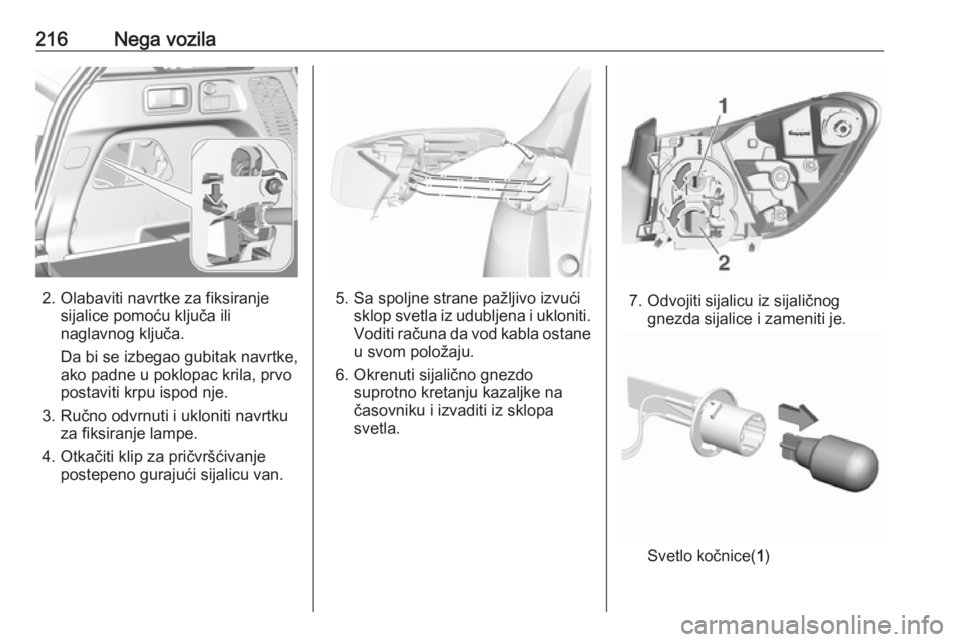

216Nega vozila
2. Olabaviti navrtke za fiksiranjesijalice pomoću ključa ili
naglavnog ključa.
Da bi se izbegao gubitak navrtke,
ako padne u poklopac krila, prvo
postaviti krpu ispod nje.
3. Ručno odvrnuti i ukloniti navrtku za fiksiranje lampe.
4. Otkačiti klip za pričvršćivanje postepeno gurajući sijalicu van.5. Sa spoljne strane pažljivo izvućisklop svetla iz udubljena i ukloniti.
Voditi računa da vod kabla ostane u svom položaju.
6. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.7. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
Svetlo kočnice( 1)

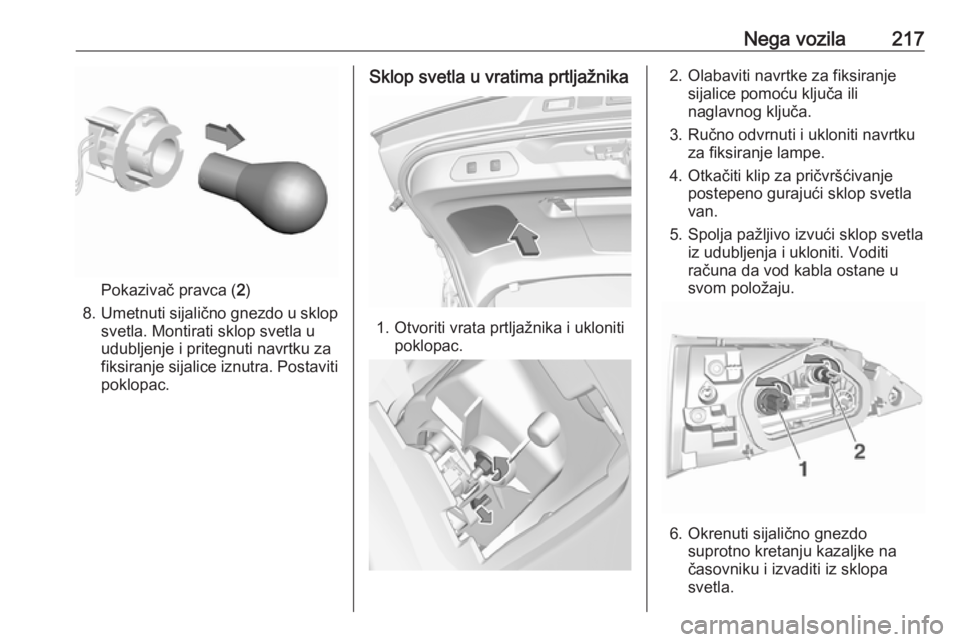

Nega vozila217
Pokazivač pravca (2)
8. Umetnuti sijalično gnezdo u sklop
svetla. Montirati sklop svetla u
udubljenje i pritegnuti navrtku za
fiksiranje sijalice iznutra. Postaviti poklopac.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i ukloniti poklopac.
2. Olabaviti navrtke za fiksiranjesijalice pomoću ključa ili
naglavnog ključa.
3. Ručno odvrnuti i ukloniti navrtku za fiksiranje lampe.
4. Otkačiti klip za pričvršćivanje postepeno gurajući sklop svetla
van.
5. Spolja pažljivo izvući sklop svetla iz udubljenja i ukloniti. Voditi
računa da vod kabla ostane u
svom položaju.
6. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.

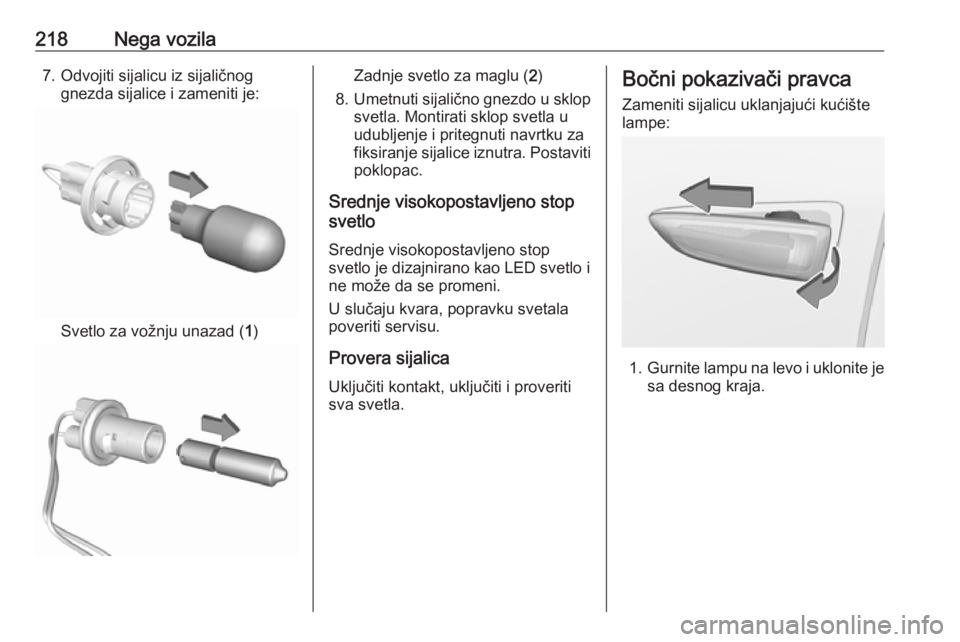

218Nega vozila7. Odvojiti sijalicu iz sijaličnoggnezda sijalice i zameniti je:
Svetlo za vožnju unazad ( 1)
Zadnje svetlo za maglu ( 2)
8. Umetnuti sijalično gnezdo u sklop
svetla. Montirati sklop svetla u
udubljenje i pritegnuti navrtku za
fiksiranje sijalice iznutra. Postaviti poklopac.
Srednje visokopostavljeno stop
svetlo
Srednje visokopostavljeno stop
svetlo je dizajnirano kao LED svetlo i
ne može da se promeni.
U slučaju kvara, popravku svetala
poveriti servisu.
Provera sijalicaUključiti kontakt, uključiti i proveriti
sva svetla.Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.

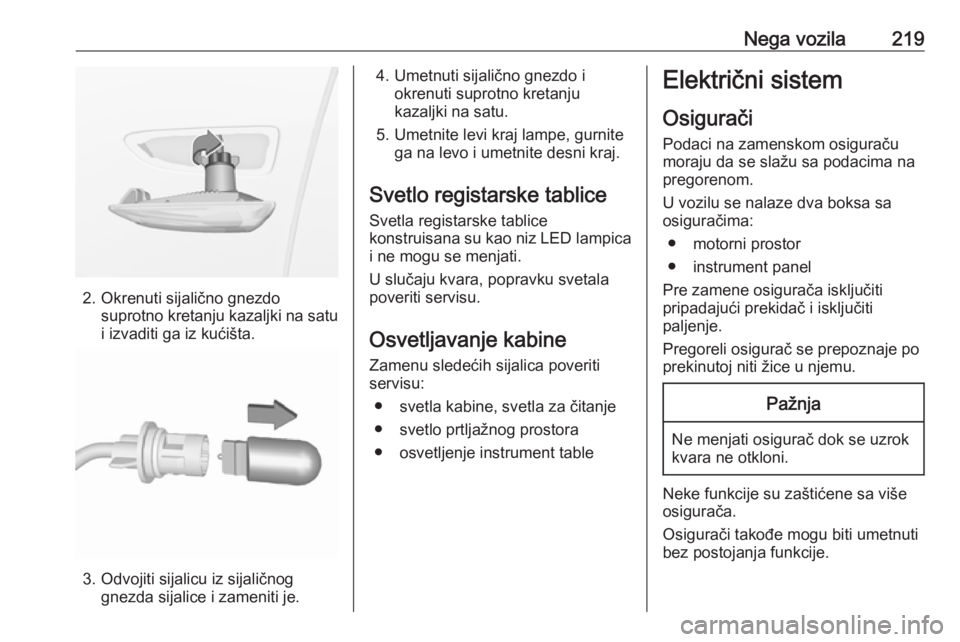

Nega vozila219
2. Okrenuti sijalično gnezdosuprotno kretanju kazaljki na satu
i izvaditi ga iz kućišta.
3. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
4. Umetnuti sijalično gnezdo i okrenuti suprotno kretanju
kazaljki na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
Svetla registarske tablice
konstruisana su kao niz LED lampica
i ne mogu se menjati.
U slučaju kvara, popravku svetala
poveriti servisu.
Osvetljavanje kabine
Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje● svetlo prtljažnog prostora
● osvetljenje instrument tableElektrični sistem
Osigurači
Podaci na zamenskom osiguraču moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.

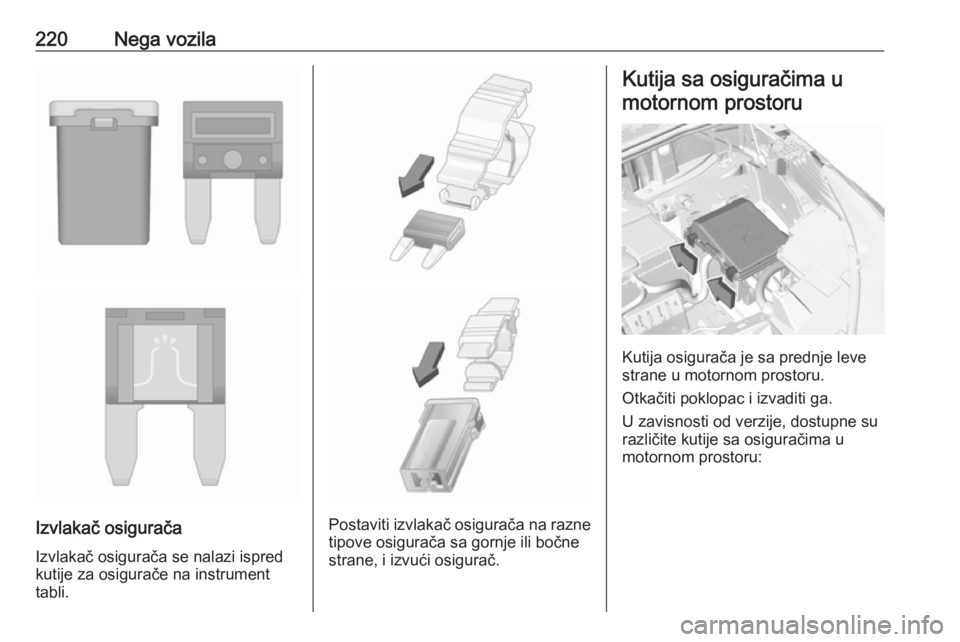

220Nega vozila
Izvlakač osigurača
Izvlakač osigurača se nalazi ispred
kutije za osigurače na instrument
tabli.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.
U zavisnosti od verzije, dostupne su različite kutije sa osiguračima u
motornom prostoru:

Nega vozila221Br.Strujno kolo9Alarmni sistem zaštite od krađe10Sistem za zaustavljanje i
pokretanje11Izduvni sistem dizel goriva13Sistem za zaustavljanje i
pokretanje15Električni servoupravljač / radar22Sirena29ElektropokretačBr.Strujno kolo1Upravljanje klima sistemom2Upravljač4Električna parkirna kočnica6Ventilacioni otvor16Prednja svetla za maglu18Desno dugo svetlo (halogeno) /
desno prednje svetlo (LED)19Levo dugo svetlo (halogeno) /
desno prednje svetlo (LED)21ElektropokretačBr.Strujno kolo22Grejanje vetrobranskog stakla26Dodatni grejač / grejanje vetro‐
branskog stakla
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zaključati ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima nainstrument tabli

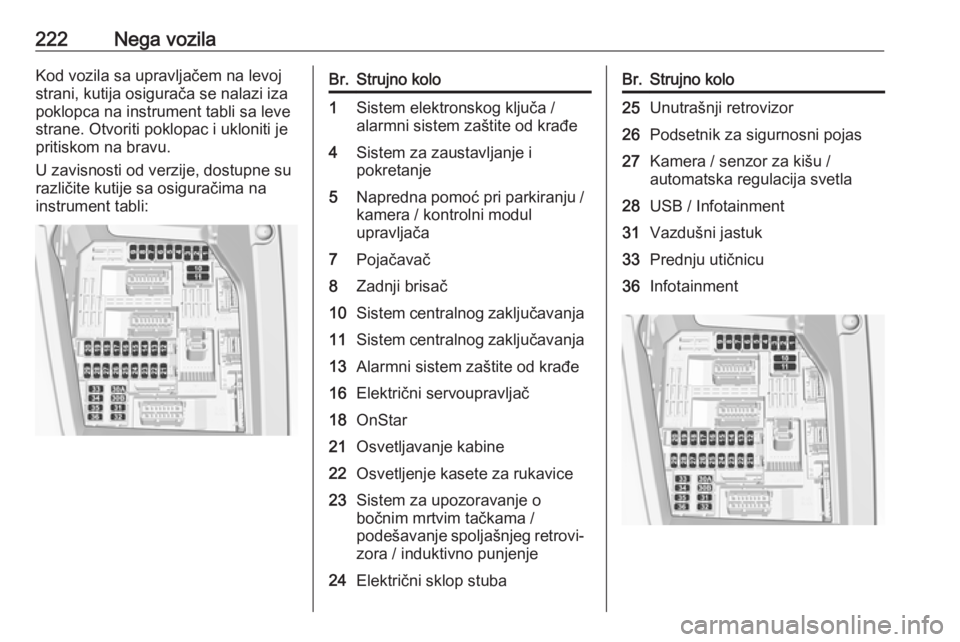

222Nega vozilaKod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
poklopca na instrument tabli sa leve
strane. Otvoriti poklopac i ukloniti je
pritiskom na bravu.
U zavisnosti od verzije, dostupne su
različite kutije sa osiguračima na
instrument tabli:Br.Strujno kolo1Sistem elektronskog ključa /
alarmni sistem zaštite od krađe4Sistem za zaustavljanje i
pokretanje5Napredna pomoć pri parkiranju / kamera / kontrolni modul
upravljača7Pojačavač8Zadnji brisač10Sistem centralnog zaključavanja11Sistem centralnog zaključavanja13Alarmni sistem zaštite od krađe16Električni servoupravljač18OnStar21Osvetljavanje kabine22Osvetljenje kasete za rukavice23Sistem za upozoravanje o
bočnim mrtvim tačkama /
podešavanje spoljašnjeg retrovi‐
zora / induktivno punjenje24Električni sklop stubaBr.Strujno kolo25Unutrašnji retrovizor26Podsetnik za sigurnosni pojas27Kamera / senzor za kišu /
automatska regulacija svetla28USB / Infotainment31Vazdušni jastuk33Prednju utičnicu36Infotainment
