Page 233 of 283

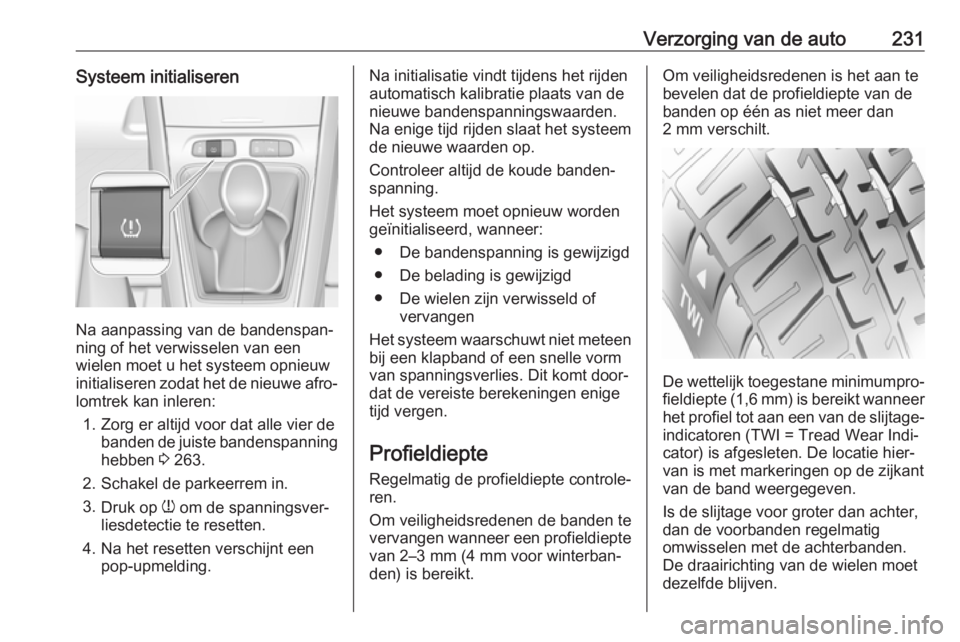

Verzorging van de auto231Systeem initialiseren
Na aanpassing van de bandenspan‐
ning of het verwisselen van een
wielen moet u het systeem opnieuw
initialiseren zodat het de nieuwe afro‐ lomtrek kan inleren:
1. Zorg er altijd voor dat alle vier de banden de juiste bandenspanning
hebben 3 263.
2. Schakel de parkeerrem in.
3. Druk op w om de spanningsver‐
liesdetectie te resetten.
4. Na het resetten verschijnt een pop-upmelding.
Na initialisatie vindt tijdens het rijden
automatisch kalibratie plaats van de
nieuwe bandenspanningswaarden.
Na enige tijd rijden slaat het systeem
de nieuwe waarden op.
Controleer altijd de koude banden‐
spanning.
Het systeem moet opnieuw worden
geïnitialiseerd, wanneer:
● De bandenspanning is gewijzigd
● De belading is gewijzigd
● De wielen zijn verwisseld of vervangen
Het systeem waarschuwt niet meteen
bij een klapband of een snelle vorm
van spanningsverlies. Dit komt door‐ dat de vereiste berekeningen enige
tijd vergen.
Profieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.Om veiligheidsredenen is het aan te
bevelen dat de profieldiepte van de banden op één as niet meer dan
2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan een van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐ van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig
omwisselen met de achterbanden. De draairichting van de wielen moet
dezelfde blijven.
Page 234 of 283

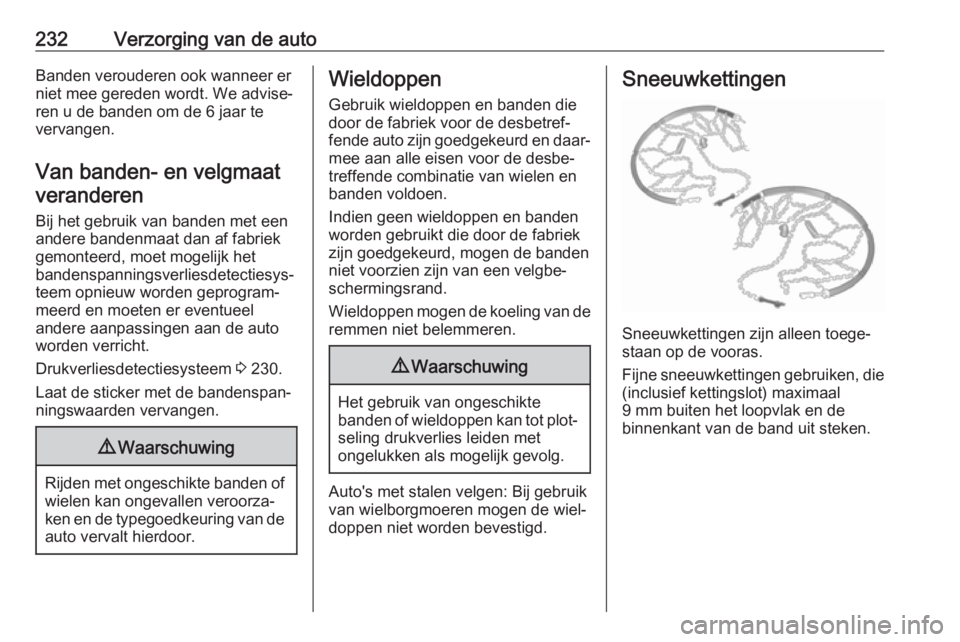

232Verzorging van de autoBanden verouderen ook wanneer er
niet mee gereden wordt. We advise‐
ren u de banden om de 6 jaar te
vervangen.
Van banden- en velgmaatveranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moet mogelijk het
bandenspanningsverliesdetectiesys‐
teem opnieuw worden geprogram‐
meerd en moeten er eventueel
andere aanpassingen aan de auto
worden verricht.
Drukverliesdetectiesysteem 3 230.
Laat de sticker met de bandenspan‐
ningswaarden vervangen.9 Waarschuwing
Rijden met ongeschikte banden of
wielen kan ongevallen veroorza‐
ken en de typegoedkeuring van de auto vervalt hierdoor.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte
banden of wieldoppen kan tot plot‐
seling drukverlies leiden met
ongelukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.
Sneeuwkettingen
Sneeuwkettingen zijn alleen toege‐
staan op de vooras.
Fijne sneeuwkettingen gebruiken, die (inclusief kettingslot) maximaal
9 mm buiten het loopvlak en de
binnenkant van de band uit steken.
Page 235 of 283

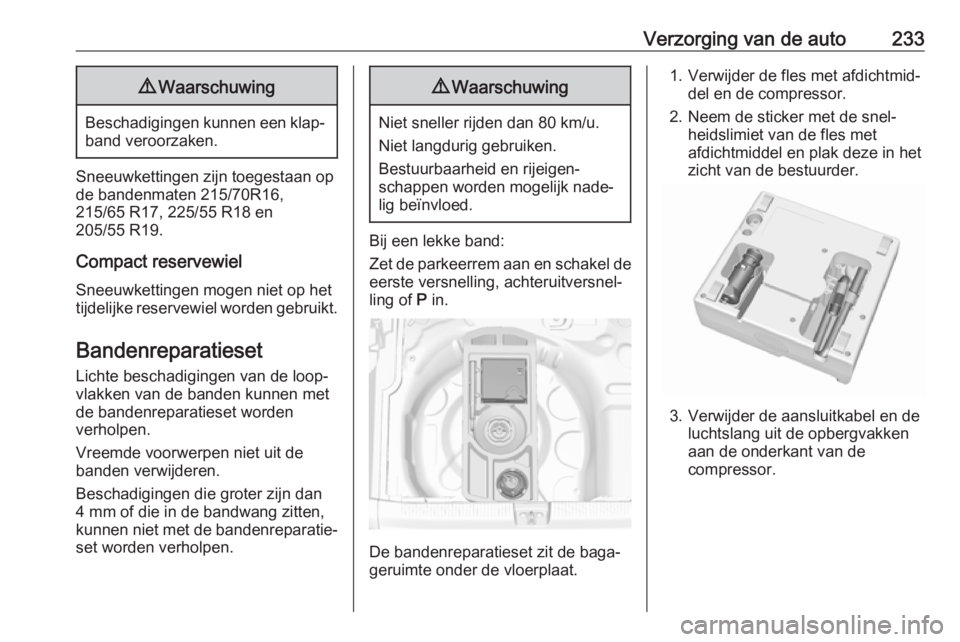

Verzorging van de auto2339Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn toegestaan op
de bandenmaten 215/70R16,
215/65 R17, 225/55 R18 en
205/55 R19.
Compact reservewiel Sneeuwkettingen mogen niet op het
tijdelijke reservewiel worden gebruikt.
Bandenreparatieset
Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden
verholpen.
Vreemde voorwerpen niet uit de
banden verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐ set worden verholpen.
9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij een lekke band:
Zet de parkeerrem aan en schakel de eerste versnelling, achteruitversnel‐
ling of P in.
De bandenreparatieset zit de baga‐
geruimte onder de vloerplaat.
1. Verwijder de fles met afdichtmid‐ del en de compressor.
2. Neem de sticker met de snel‐ heidslimiet van de fles met
afdichtmiddel en plak deze in het
zicht van de bestuurder.
3. Verwijder de aansluitkabel en de luchtslang uit de opbergvakken
aan de onderkant van de compressor.
Page 236 of 283

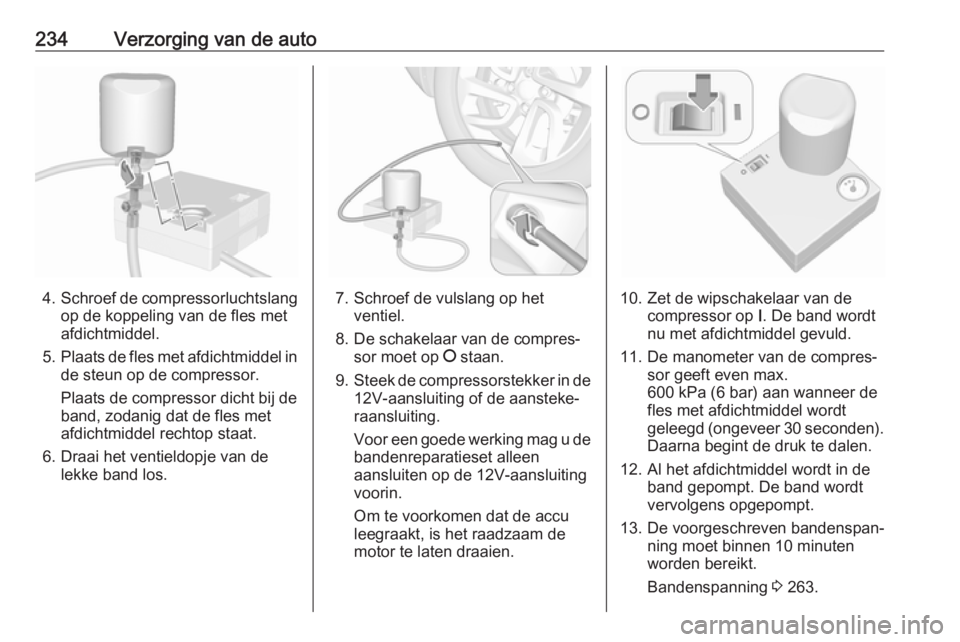

234Verzorging van de auto
4.Schroef de compressorluchtslang
op de koppeling van de fles met
afdichtmiddel.
5. Plaats de fles met afdichtmiddel in
de steun op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles met
afdichtmiddel rechtop staat.
6. Draai het ventieldopje van de lekke band los.7. Schroef de vulslang op het ventiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Voor een goede werking mag u de bandenreparatieset alleen
aansluiten op de 12V-aansluiting
voorin.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de
motor te laten draaien.10. Zet de wipschakelaar van de compressor op I. De band wordt
nu met afdichtmiddel gevuld.
11. De manometer van de compres‐ sor geeft even max.
600 kPa (6 bar) aan wanneer de
fles met afdichtmiddel wordt geleegd (ongeveer 30 seconden ).
Daarna begint de druk te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. De band wordt
vervolgens opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten
worden bereikt.
Bandenspanning 3 263.
Page 237 of 283

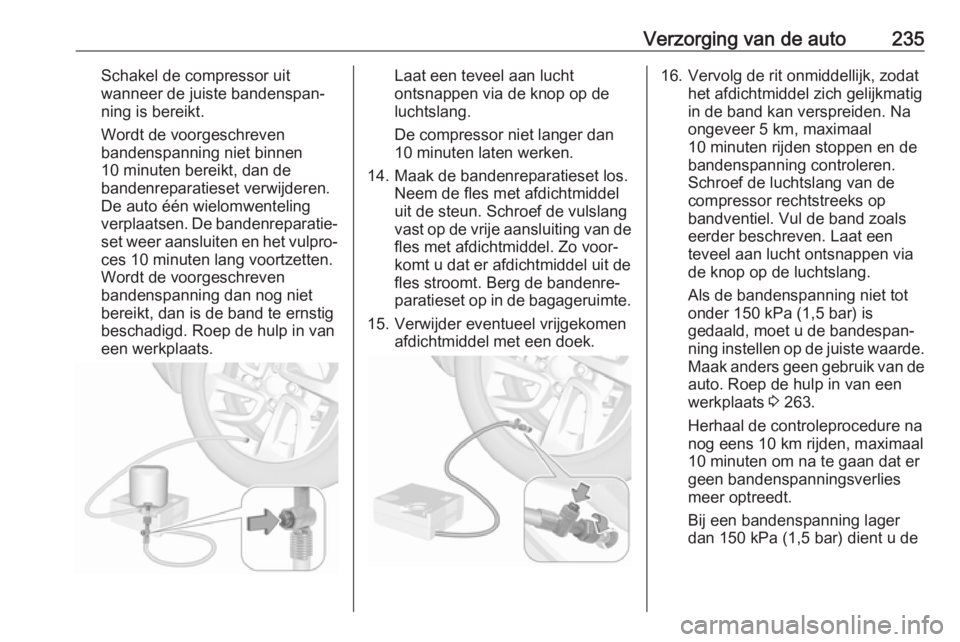

Verzorging van de auto235Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven
bandenspanning niet binnen
10 minuten bereikt, dan de
bandenreparatieset verwijderen.
De auto één wielomwenteling
verplaatsen. De bandenreparatie‐ set weer aansluiten en het vulpro‐
ces 10 minuten lang voortzetten.
Wordt de voorgeschreven
bandenspanning dan nog niet
bereikt, dan is de band te ernstig
beschadigd. Roep de hulp in van
een werkplaats.Laat een teveel aan lucht
ontsnappen via de knop op de
luchtslang.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Neem de fles met afdichtmiddel
uit de steun. Schroef de vulslang
vast op de vrije aansluiting van de fles met afdichtmiddel. Zo voor‐
komt u dat er afdichtmiddel uit de
fles stroomt. Berg de bandenre‐
paratieset op in de bagageruimte.
15. Verwijder eventueel vrijgekomen afdichtmiddel met een doek.16. Vervolg de rit onmiddellijk, zodathet afdichtmiddel zich gelijkmatig
in de band kan verspreiden. Na
ongeveer 5 km, maximaal
10 minuten rijden stoppen en de
bandenspanning controleren.
Schroef de luchtslang van de
compressor rechtstreeks op
bandventiel. Vul de band zoals
eerder beschreven. Laat een
teveel aan lucht ontsnappen via
de knop op de luchtslang.
Als de bandenspanning niet tot
onder 150 kPa (1,5 bar) is
gedaald, moet u de bandespan‐
ning instellen op de juiste waarde.
Maak anders geen gebruik van de auto. Roep de hulp in van een
werkplaats 3 263.
Herhaal de controleprocedure na
nog eens 10 km rijden, maximaal
10 minuten om na te gaan dat er
geen bandenspanningsverlies
meer optreedt.
Bij een bandenspanning lager
dan 150 kPa (1,5 bar) dient u de
Page 238 of 283

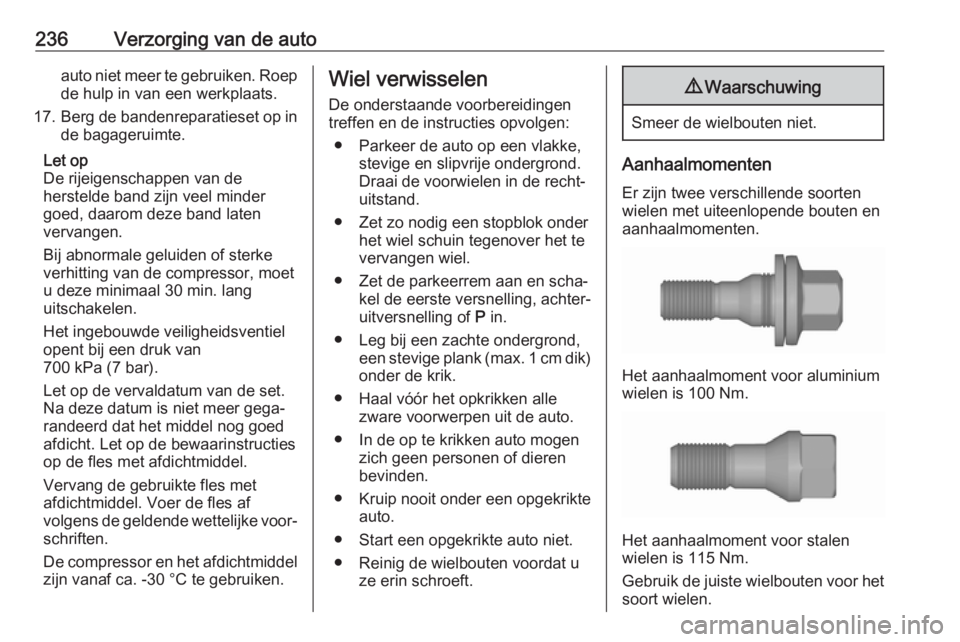

236Verzorging van de autoauto niet meer te gebruiken. Roepde hulp in van een werkplaats.
17. Berg de bandenreparatieset op in
de bagageruimte.
Let op
De rijeigenschappen van de
herstelde band zijn veel minder
goed, daarom deze band laten
vervangen.
Bij abnormale geluiden of sterke
verhitting van de compressor, moet
u deze minimaal 30 min. lang
uitschakelen.
Het ingebouwde veiligheidsventiel
opent bij een druk van
700 kPa (7 bar).
Let op de vervaldatum van de set.
Na deze datum is niet meer gega‐
randeerd dat het middel nog goed
afdicht. Let op de bewaarinstructies op de fles met afdichtmiddel.
Vervang de gebruikte fles met
afdichtmiddel. Voer de fles af
volgens de geldende wettelijke voor‐ schriften.
De compressor en het afdichtmiddel zijn vanaf ca. -30 °C te gebruiken.Wiel verwisselen
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Parkeer de auto op een vlakke, stevige en slipvrije ondergrond.
Draai de voorwielen in de recht‐
uitstand.
● Zet zo nodig een stopblok onder het wiel schuin tegenover het te
vervangen wiel.
● Zet de parkeerrem aan en scha‐ kel de eerste versnelling, achter‐
uitversnelling of P in.
● Leg bij een zachte ondergrond, een stevige plank (max. 1 cm dik)
onder de krik.
● Haal vóór het opkrikken alle zware voorwerpen uit de auto.
● In de op te krikken auto mogen zich geen personen of dieren
bevinden.
● Kruip nooit onder een opgekrikte auto.
● Start een opgekrikte auto niet.
● Reinig de wielbouten voordat u ze erin schroeft.9Waarschuwing
Smeer de wielbouten niet.
Aanhaalmomenten
Er zijn twee verschillende soortenwielen met uiteenlopende bouten enaanhaalmomenten.
Het aanhaalmoment voor aluminium
wielen is 100 Nm.
Het aanhaalmoment voor stalen
wielen is 115 Nm.
Gebruik de juiste wielbouten voor het
soort wielen.
Page 239 of 283
Verzorging van de auto237Kriksteunpunten
De getoonde kriksteunpunten gelden bij het gebruik van opnamearmen enkriks voor het vervangen van winter-/
zomerbanden.
Stand van de achterste arm van het
hefplatform midden onder het desbe‐
treffende krikpunt op de auto.
Stand van de voorste arm van het
hefplatform midden onder het desbe‐
treffende krikpunt op de auto.
Reservewiel
Het reservewiel kan afhankelijk van de uitvoering en de landelijke bepa‐ lingen ook als compact reservewiel
(thuiskomer) worden aangemerkt. In
dit geval geldt er een toegestane
maximumsnelheid, ook al wordt dit niet op een label op het reservewiel
aangegeven.
Voorzichtig
Bij gebruik van het compacte reservewiel kunnen de rijeigen‐
schappen negatief worden beïn‐ vloed. Defecte band zo spoedig
mogelijk laten vervangen of repa‐
reren.
Het reservewiel ligt in de bagage‐
ruimte onder de vloerafdekplaat.
Verwijderen: 1. Open de vloerplaat 3 74.
2. Verwijder de gereedschapskist.
Page 240 of 283

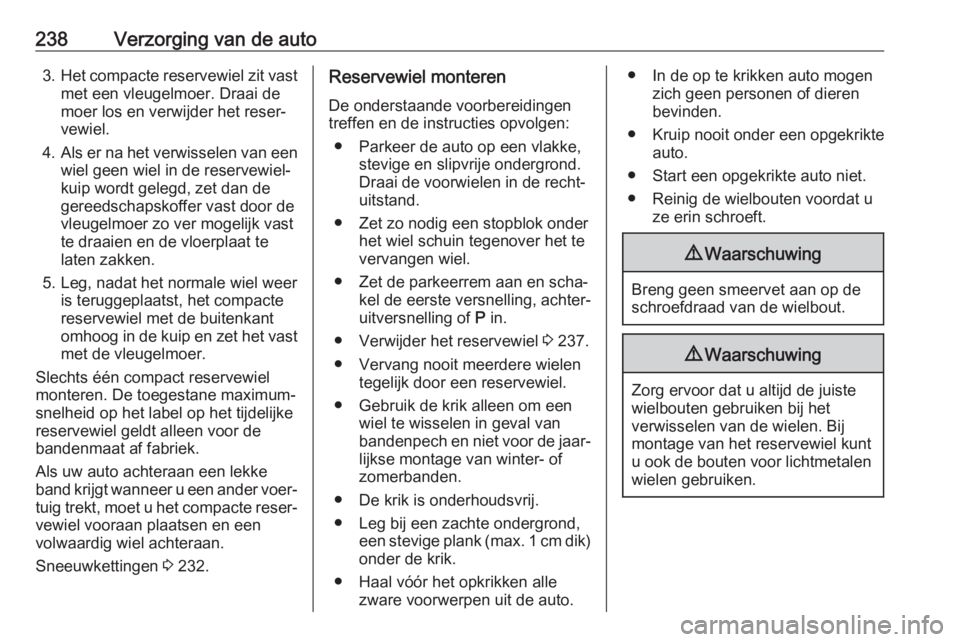

238Verzorging van de auto3.Het compacte reservewiel zit vast
met een vleugelmoer. Draai de
moer los en verwijder het reser‐
vewiel.
4. Als er na het verwisselen van een
wiel geen wiel in de reservewiel‐
kuip wordt gelegd, zet dan de
gereedschapskoffer vast door de
vleugelmoer zo ver mogelijk vast
te draaien en de vloerplaat te
laten zakken.
5. Leg, nadat het normale wiel weer is teruggeplaatst, het compacte
reservewiel met de buitenkant
omhoog in de kuip en zet het vast met de vleugelmoer.
Slechts één compact reservewiel
monteren. De toegestane maximum‐
snelheid op het label op het tijdelijke
reservewiel geldt alleen voor de
bandenmaat af fabriek.
Als uw auto achteraan een lekke
band krijgt wanneer u een ander voer‐
tuig trekt, moet u het compacte reser‐ vewiel vooraan plaatsen en een
volwaardig wiel achteraan.
Sneeuwkettingen 3 232.Reservewiel monteren
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Parkeer de auto op een vlakke, stevige en slipvrije ondergrond.
Draai de voorwielen in de recht‐ uitstand.
● Zet zo nodig een stopblok onder het wiel schuin tegenover het te
vervangen wiel.
● Zet de parkeerrem aan en scha‐ kel de eerste versnelling, achter‐
uitversnelling of P in.
● Verwijder het reservewiel 3 237.
● Vervang nooit meerdere wielen tegelijk door een reservewiel.
● Gebruik de krik alleen om een wiel te wisselen in geval van
bandenpech en niet voor de jaar‐ lijkse montage van winter- of
zomerbanden.
● De krik is onderhoudsvrij.
● Leg bij een zachte ondergrond, een stevige plank (max. 1 cm dik)
onder de krik.
● Haal vóór het opkrikken alle zware voorwerpen uit de auto.● In de op te krikken auto mogen zich geen personen of dieren
bevinden.
● Kruip nooit onder een opgekrikte auto.
● Start een opgekrikte auto niet.
● Reinig de wielbouten voordat u ze erin schroeft.9Waarschuwing
Breng geen smeervet aan op de
schroefdraad van de wielbout.
9 Waarschuwing
Zorg ervoor dat u altijd de juiste
wielbouten gebruiken bij het
verwisselen van de wielen. Bij
montage van het reservewiel kunt u ook de bouten voor lichtmetalen wielen gebruiken.
