2018.75 OPEL ASTRA K Kezelési útmutató (in Hungarian)

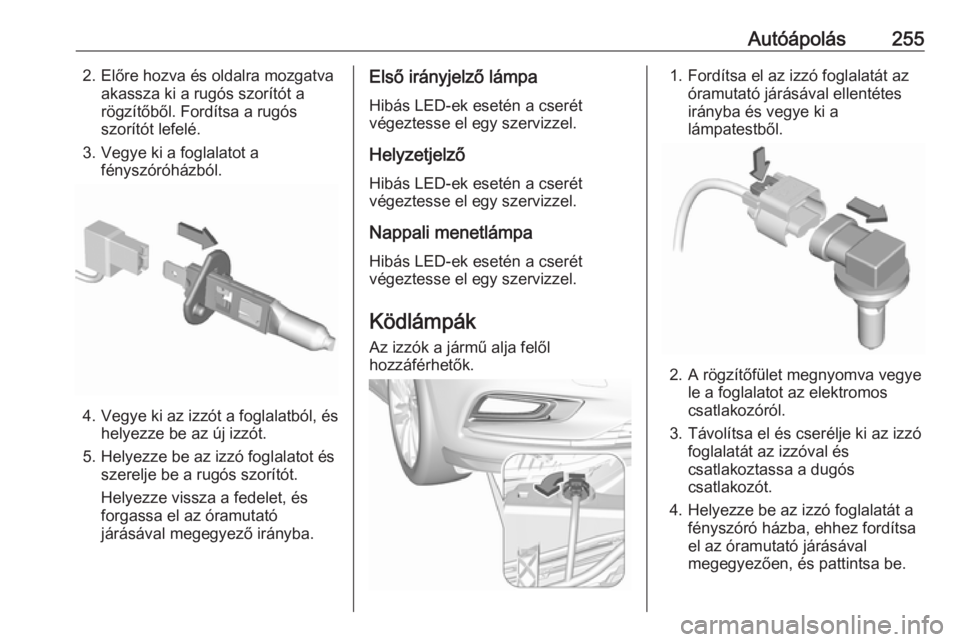

Autóápolás2552. Előre hozva és oldalra mozgatvaakassza ki a rugós szorítót a
rögzítőből. Fordítsa a rugós szorítót lefelé.
3. Vegye ki a foglalatot a fényszóróházból.
4. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
5. Helyezze be az izzó foglalatot és szerelje be a rugós szorítót.
Helyezze vissza a fedelet, és
forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpa
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Helyzetjelző
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Nappali menetlámpa
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Ködlámpák Az izzók a jármű alja felől
hozzáférhetők.1. Fordítsa el az izzó foglalatát az óramutató járásával ellentétes
irányba és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Helyezze be az izzó foglalatát a fényszóró házba, ehhez fordítsa
el az óramutató járásával
megegyezően, és pattintsa be.

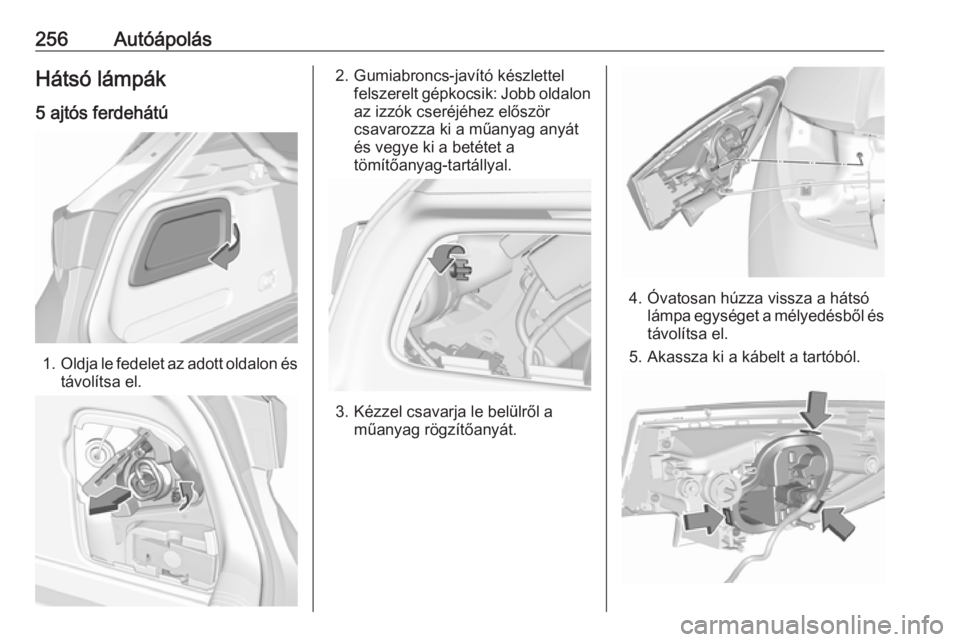

256AutóápolásHátsó lámpák
5 ajtós ferdehátú
1. Oldja le fedelet az adott oldalon és
távolítsa el.
2. Gumiabroncs-javító készlettel felszerelt gépkocsik: Jobb oldalon
az izzók cseréjéhez először
csavarozza ki a műanyag anyát
és vegye ki a betétet a
tömítőanyag-tartállyal.
3. Kézzel csavarja le belülről a műanyag rögzítőanyát.
4. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésből és
távolítsa el.
5. Akassza ki a kábelt a tartóból.

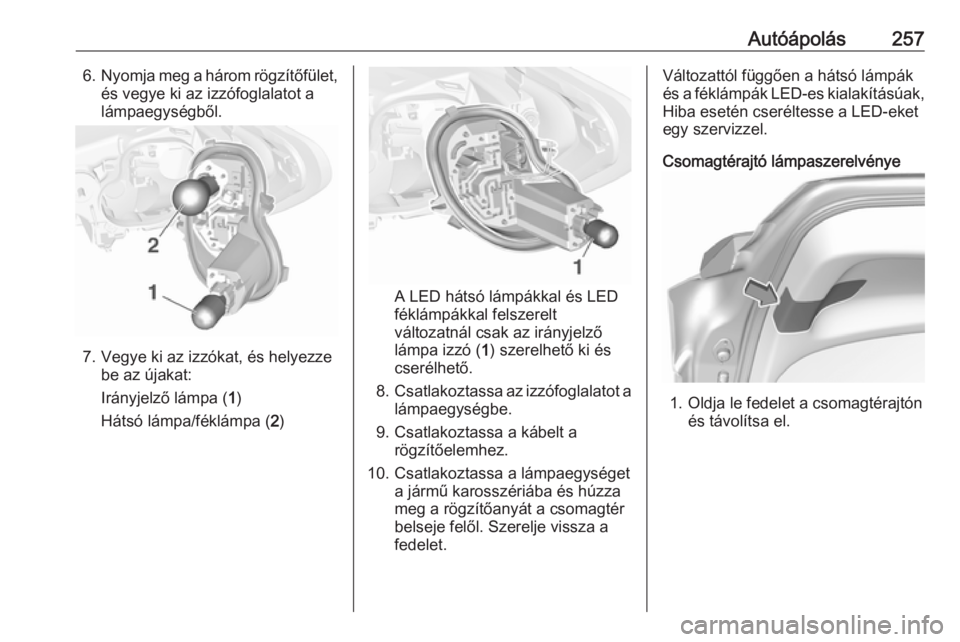

Autóápolás2576.Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
7. Vegye ki az izzókat, és helyezze be az újakat:
Irányjelző lámpa ( 1)
Hátsó lámpa/féklámpa ( 2)
A LED hátsó lámpákkal és LED
féklámpákkal felszerelt változatnál csak az irányjelző
lámpa izzó ( 1) szerelhető ki és
cserélhető.
8. Csatlakoztassa az izzófoglalatot a
lámpaegységbe.
9. Csatlakoztassa a kábelt a rögzítőelemhez.
10. Csatlakoztassa a lámpaegységet a jármű karosszériába és húzza
meg a rögzítőanyát a csomagtér
belseje felől. Szerelje vissza a
fedelet.
Változattól függően a hátsó lámpák
és a féklámpák LED-es kialakításúak, Hiba esetén cseréltesse a LED-eket
egy szervizzel.
Csomagtérajtó lámpaszerelvénye
1. Oldja le fedelet a csomagtérajtón és távolítsa el.

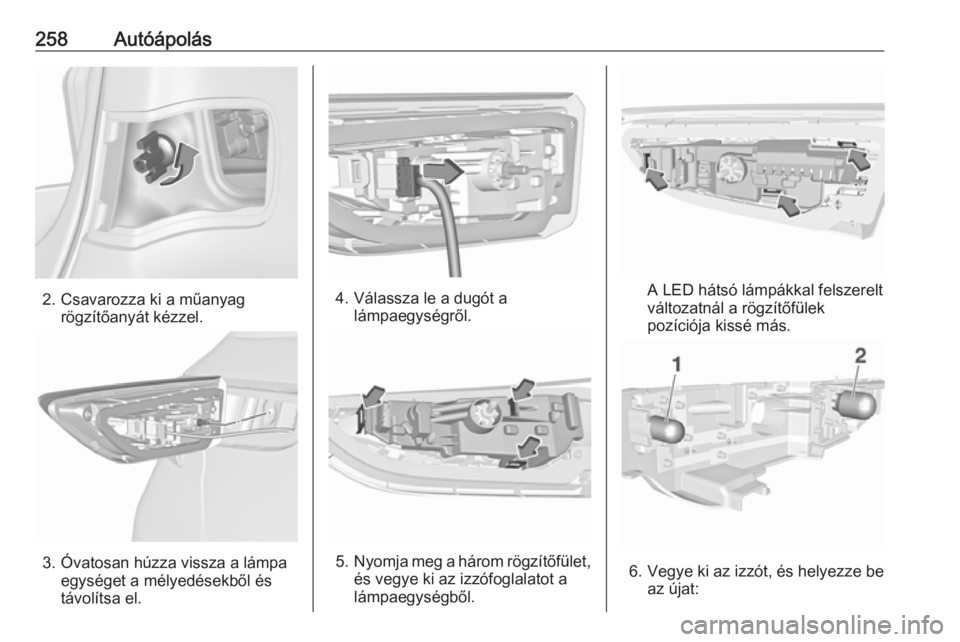

258Autóápolás
2. Csavarozza ki a műanyagrögzítőanyát kézzel.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Válassza le a dugót a lámpaegységről.
5.Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
A LED hátsó lámpákkal felszerelt változatnál a rögzítőfülek
pozíciója kissé más.
6. Vegye ki az izzót, és helyezze be az újat:

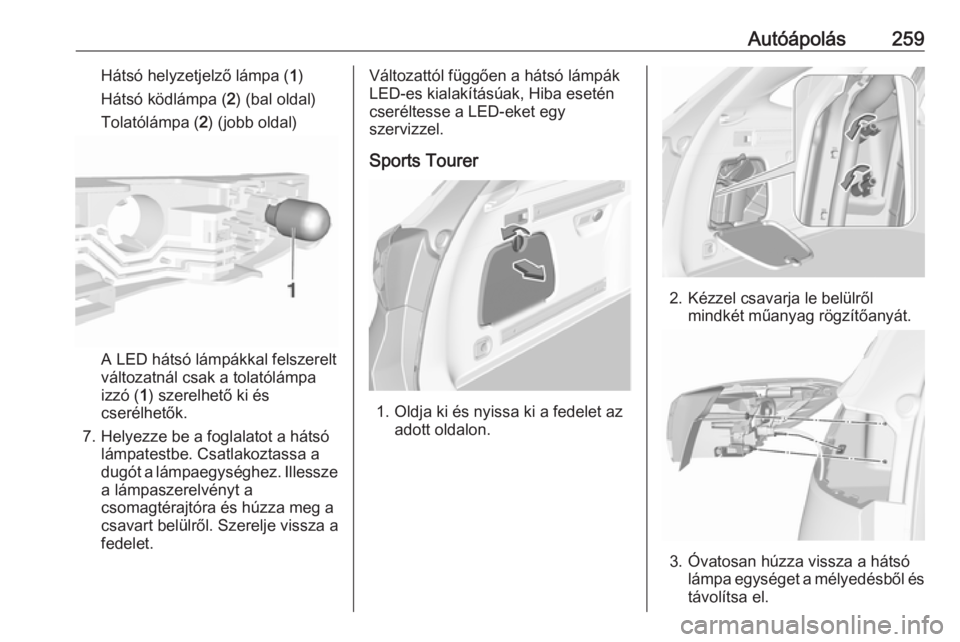

Autóápolás259Hátsó helyzetjelző lámpa (1)
Hátsó ködlámpa ( 2) (bal oldal)
Tolatólámpa ( 2) (jobb oldal)
A LED hátsó lámpákkal felszerelt
változatnál csak a tolatólámpa
izzó ( 1) szerelhető ki és
cserélhetők.
7. Helyezze be a foglalatot a hátsó lámpatestbe. Csatlakoztassa a
dugót a lámpaegységhez. Illessze a lámpaszerelvényt a
csomagtérajtóra és húzza meg a
csavart belülről. Szerelje vissza a
fedelet.
Változattól függően a hátsó lámpák
LED-es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.
Sports Tourer
1. Oldja ki és nyissa ki a fedelet az adott oldalon.
2. Kézzel csavarja le belülrőlmindkét műanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsó lámpa egységet a mélyedésből és
távolítsa el.

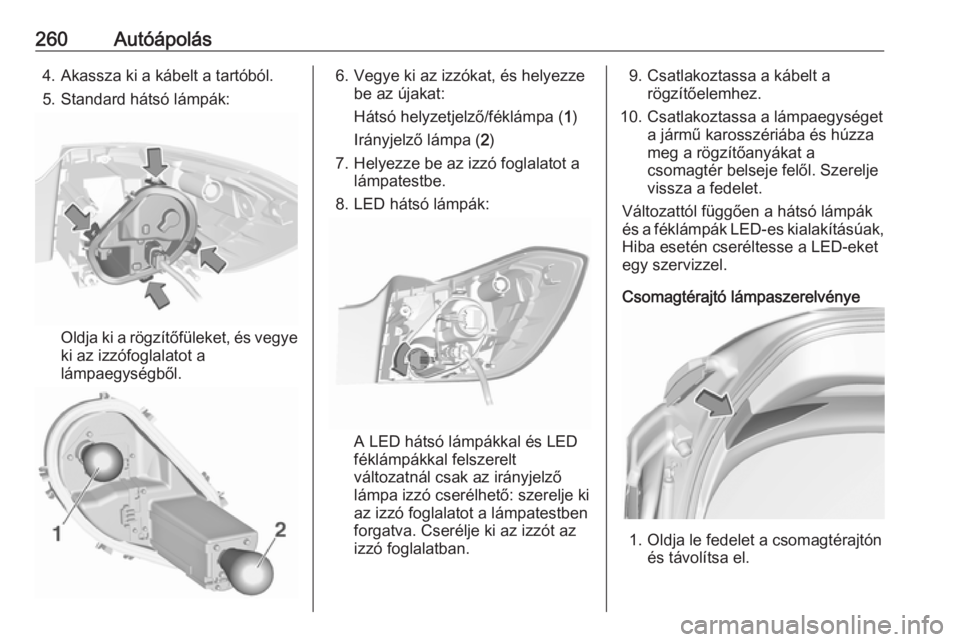

260Autóápolás4. Akassza ki a kábelt a tartóból.
5. Standard hátsó lámpák:
Oldja ki a rögzítőfüleket, és vegye ki az izzófoglalatot a
lámpaegységből.
6. Vegye ki az izzókat, és helyezze be az újakat:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
7. Helyezze be az izzó foglalatot a lámpatestbe.
8. LED hátsó lámpák:
A LED hátsó lámpákkal és LED
féklámpákkal felszerelt változatnál csak az irányjelző
lámpa izzó cserélhető: szerelje ki
az izzó foglalatot a lámpatestben
forgatva. Cserélje ki az izzót az
izzó foglalatban.
9. Csatlakoztassa a kábelt a rögzítőelemhez.
10. Csatlakoztassa a lámpaegységet a jármű karosszériába és húzza
meg a rögzítőanyákat a
csomagtér belseje felől. Szerelje
vissza a fedelet.
Változattól függően a hátsó lámpák
és a féklámpák LED-es kialakításúak,
Hiba esetén cseréltesse a LED-eket
egy szervizzel.
Csomagtérajtó lámpaszerelvénye
1. Oldja le fedelet a csomagtérajtón és távolítsa el.

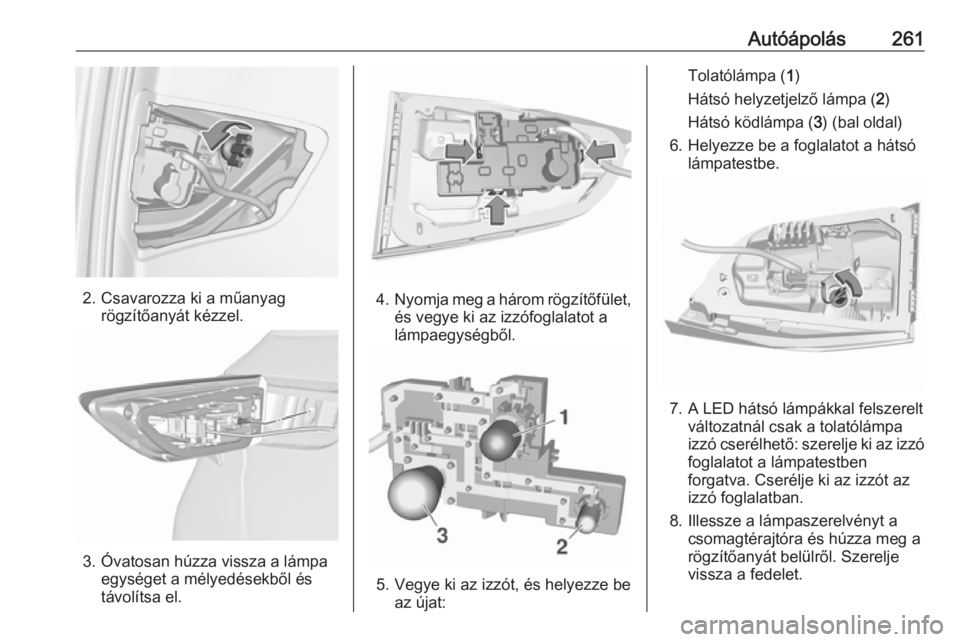

Autóápolás261
2. Csavarozza ki a műanyagrögzítőanyát kézzel.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
5. Vegye ki az izzót, és helyezze be az újat:
Tolatólámpa ( 1)
Hátsó helyzetjelző lámpa ( 2)
Hátsó ködlámpa ( 3) (bal oldal)
6. Helyezze be a foglalatot a hátsó lámpatestbe.
7. A LED hátsó lámpákkal felszereltváltozatnál csak a tolatólámpa
izzó cserélhető: szerelje ki az izzó
foglalatot a lámpatestben
forgatva. Cserélje ki az izzót az
izzó foglalatban.
8. Illessze a lámpaszerelvényt a csomagtérajtóra és húzza meg a
rögzítőanyát belülről. Szerelje
vissza a fedelet.

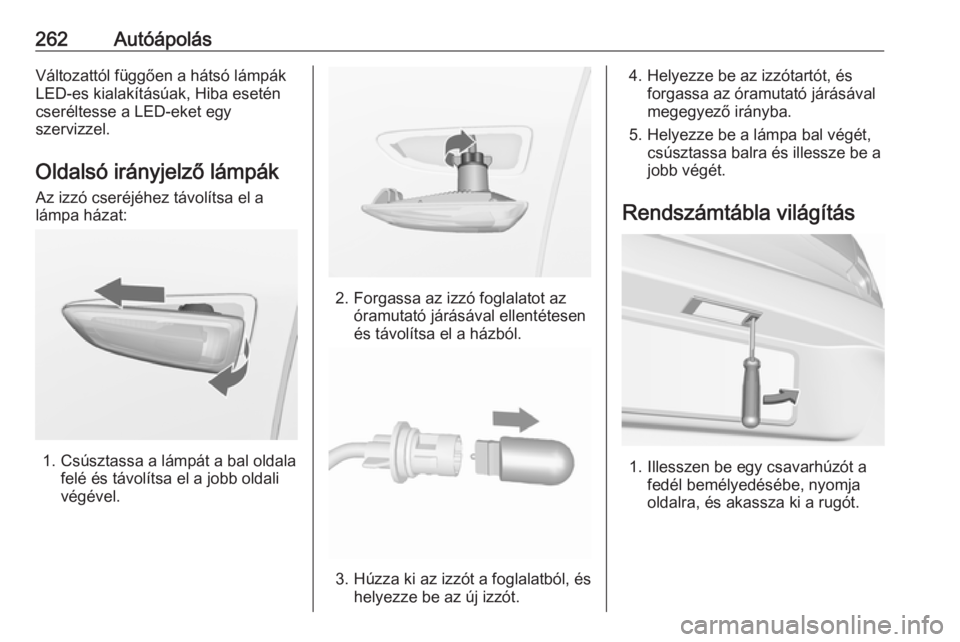

262AutóápolásVáltozattól függően a hátsó lámpák
LED-es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.
Oldalsó irányjelző lámpákAz izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
