2018.75 OPEL ASTRA K Kezelési útmutató (in Hungarian)

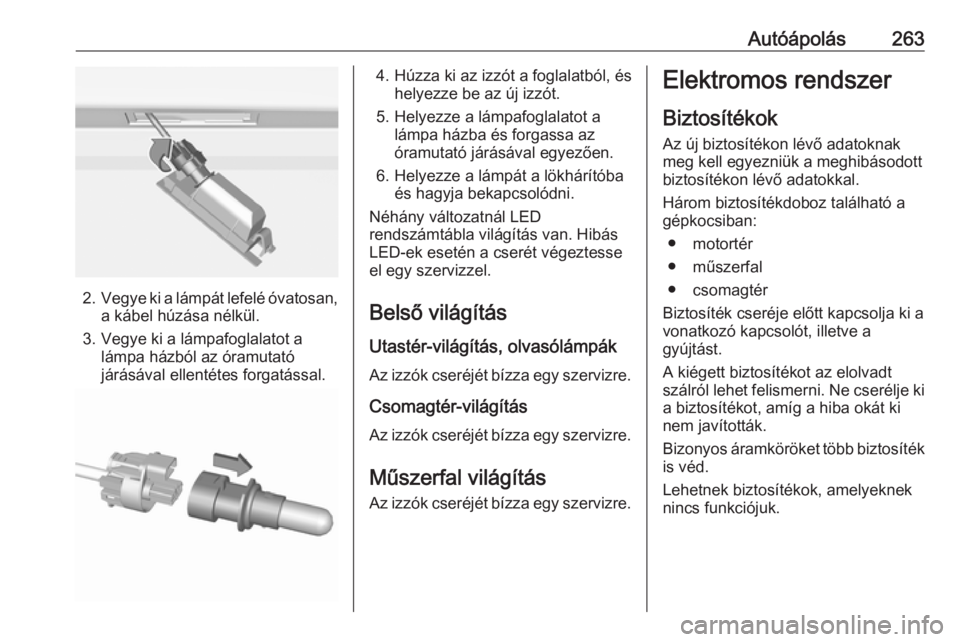

Autóápolás263
2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Néhány változatnál LED
rendszámtábla világítás van. Hibás
LED-ek esetén a cserét végeztesse
el egy szervizzel.
Belső világítás Utastér-világítás, olvasólámpák
Az izzók cseréjét bízza egy szervizre.
Csomagtér-világítás
Az izzók cseréjét bízza egy szervizre.
Műszerfal világítás
Az izzók cseréjét bízza egy szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● motortér
● műszerfal
● csomagtér
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

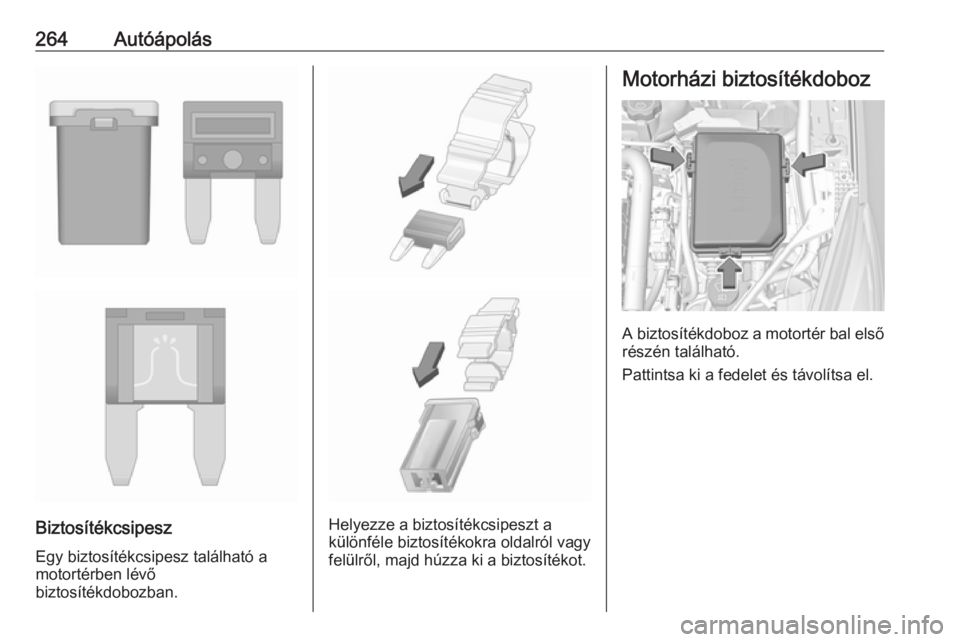

264Autóápolás
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.

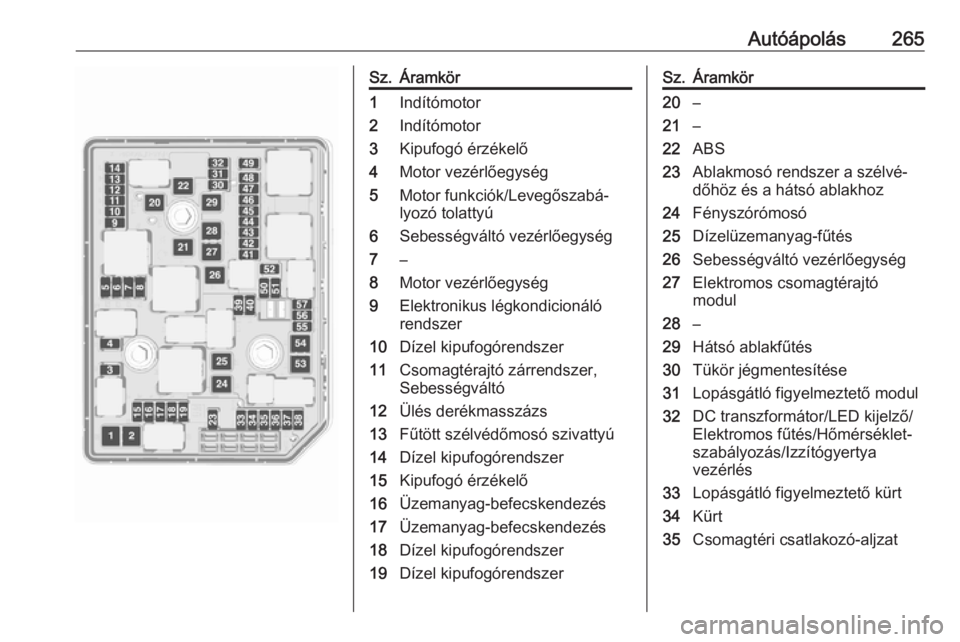

Autóápolás265Sz.Áramkör1Indítómotor2Indítómotor3Kipufogó érzékelő4Motor vezérlőegység5Motor funkciók/Levegőszabá‐
lyozó tolattyú6Sebességváltó vezérlőegység7–8Motor vezérlőegység9Elektronikus légkondicionáló
rendszer10Dízel kipufogórendszer11Csomagtérajtó zárrendszer,
Sebességváltó12Ülés derékmasszázs13Fűtött szélvédőmosó szivattyú14Dízel kipufogórendszer15Kipufogó érzékelő16Üzemanyag-befecskendezés17Üzemanyag-befecskendezés18Dízel kipufogórendszer19Dízel kipufogórendszerSz.Áramkör20–21–22ABS23Ablakmosó rendszer a szélvé‐
dőhöz és a hátsó ablakhoz24Fényszórómosó25Dízelüzemanyag-fűtés26Sebességváltó vezérlőegység27Elektromos csomagtérajtó
modul28–29Hátsó ablakfűtés30Tükör jégmentesítése31Lopásgátló figyelmeztető modul32DC transzformátor/LED kijelző/
Elektromos fűtés/Hőmérséklet-
szabályozás/Izzítógyertya
vezérlés33Lopásgátló figyelmeztető kürt34Kürt35Csomagtéri csatlakozó-aljzat

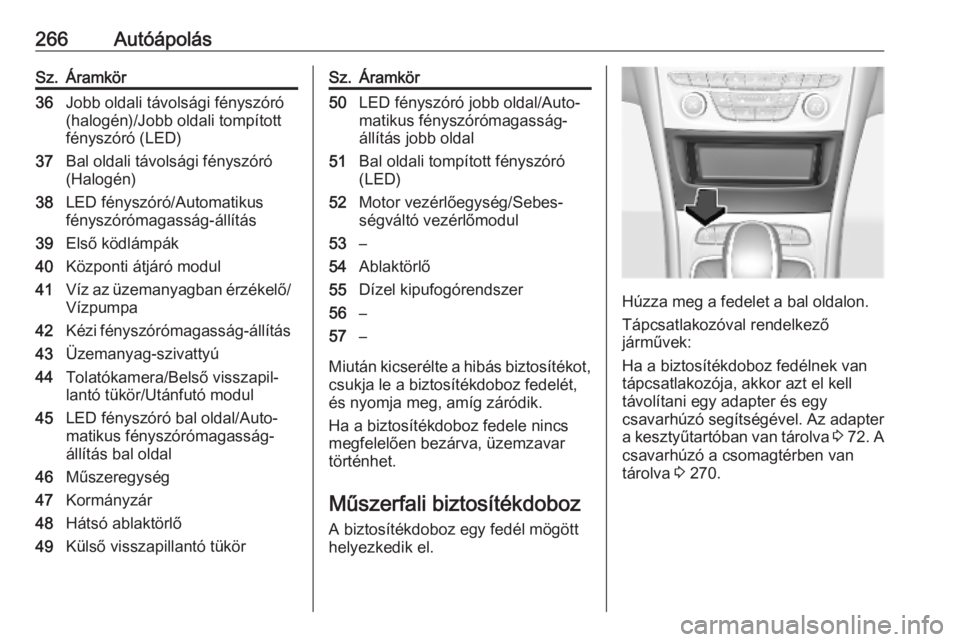

266AutóápolásSz.Áramkör36Jobb oldali távolsági fényszóró
(halogén)/Jobb oldali tompított
fényszóró (LED)37Bal oldali távolsági fényszóró
(Halogén)38LED fényszóró/Automatikus
fényszórómagasság-állítás39Első ködlámpák40Központi átjáró modul41Víz az üzemanyagban érzékelő/
Vízpumpa42Kézi fényszórómagasság-állítás43Üzemanyag-szivattyú44Tolatókamera/Belső visszapil‐
lantó tükör/Utánfutó modul45LED fényszóró bal oldal/Auto‐
matikus fényszórómagasság-
állítás bal oldal46Műszeregység47Kormányzár48Hátsó ablaktörlő49Külső visszapillantó tükörSz.Áramkör50LED fényszóró jobb oldal/Auto‐
matikus fényszórómagasság-
állítás jobb oldal51Bal oldali tompított fényszóró
(LED)52Motor vezérlőegység/Sebes‐
ségváltó vezérlőmodul53–54Ablaktörlő55Dízel kipufogórendszer56–57–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz A biztosítékdoboz egy fedél mögött
helyezkedik el.
Húzza meg a fedelet a bal oldalon.
Tápcsatlakozóval rendelkező
járművek:
Ha a biztosítékdoboz fedélnek van
tápcsatlakozója, akkor azt el kell
távolítani egy adapter és egy
csavarhúzó segítségével. Az adapter a kesztyűtartóban van tárolva 3 72 . A
csavarhúzó a csomagtérben van tárolva 3 270.

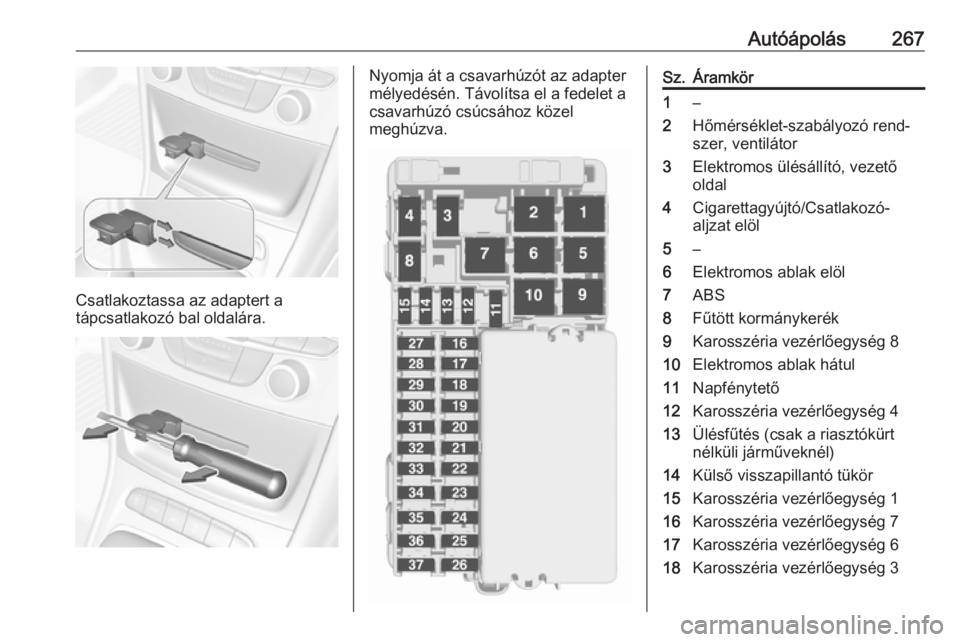

Autóápolás267
Csatlakoztassa az adaptert a
tápcsatlakozó bal oldalára.
Nyomja át a csavarhúzót az adapter
mélyedésén. Távolítsa el a fedelet a csavarhúzó csúcsához közel
meghúzva.Sz.Áramkör1–2Hőmérséklet-szabályozó rend‐
szer, ventilátor3Elektromos ülésállító, vezető
oldal4Cigarettagyújtó/Csatlakozó-
aljzat elöl5–6Elektromos ablak elöl7ABS8Fűtött kormánykerék9Karosszéria vezérlőegység 810Elektromos ablak hátul11Napfénytető12Karosszéria vezérlőegység 413Ülésfűtés (csak a riasztókürt
nélküli járműveknél)14Külső visszapillantó tükör15Karosszéria vezérlőegység 116Karosszéria vezérlőegység 717Karosszéria vezérlőegység 618Karosszéria vezérlőegység 3

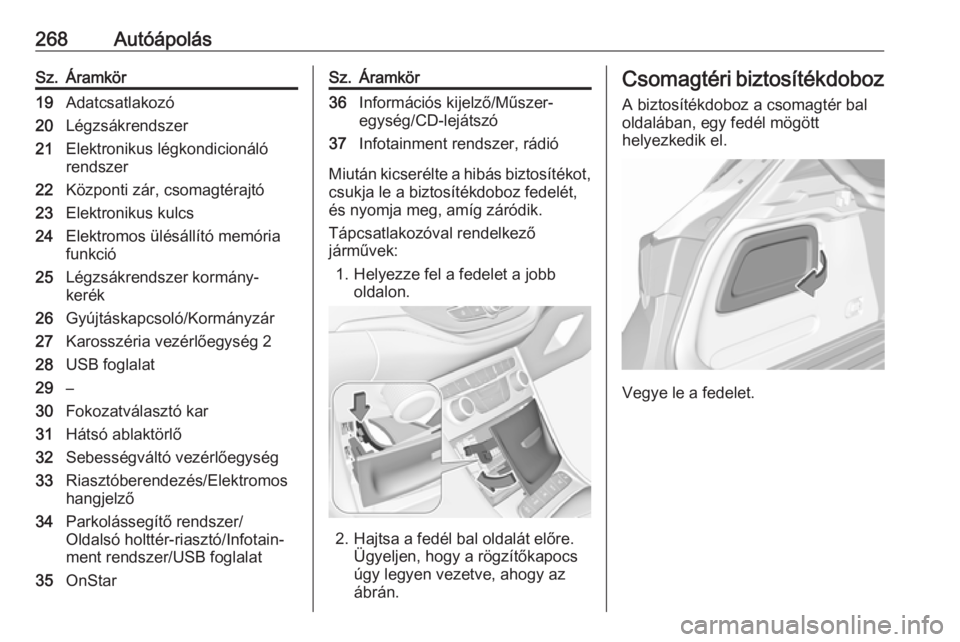

268AutóápolásSz.Áramkör19Adatcsatlakozó20Légzsákrendszer21Elektronikus légkondicionáló
rendszer22Központi zár, csomagtérajtó23Elektronikus kulcs24Elektromos ülésállító memória
funkció25Légzsákrendszer kormány‐
kerék26Gyújtáskapcsoló/Kormányzár27Karosszéria vezérlőegység 228USB foglalat29–30Fokozatválasztó kar31Hátsó ablaktörlő32Sebességváltó vezérlőegység33Riasztóberendezés/Elektromos
hangjelző34Parkolássegítő rendszer/
Oldalsó holttér-riasztó/Infotain‐
ment rendszer/USB foglalat35OnStarSz.Áramkör36Információs kijelző/Műszer‐
egység/CD-lejátszó37Infotainment rendszer, rádió
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Tápcsatlakozóval rendelkező
járművek:
1. Helyezze fel a fedelet a jobb oldalon.
2. Hajtsa a fedél bal oldalát előre.Ügyeljen, hogy a rögzítőkapocs
úgy legyen vezetve, ahogy az
ábrán.
Csomagtéri biztosítékdoboz
A biztosítékdoboz a csomagtér baloldalában, egy fedél mögött
helyezkedik el.
Vegye le a fedelet.

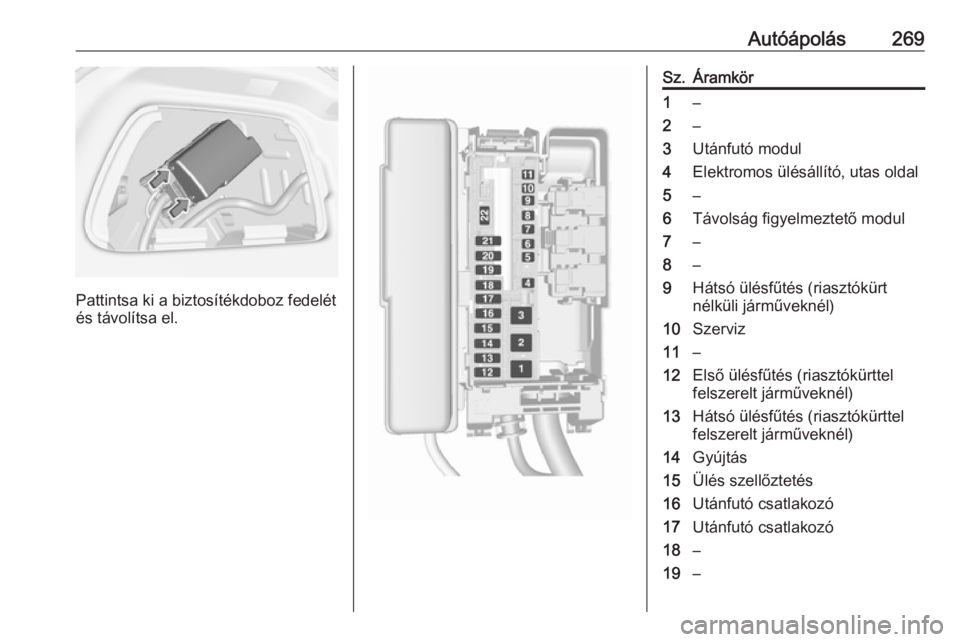

Autóápolás269
Pattintsa ki a biztosítékdoboz fedelét
és távolítsa el.
Sz.Áramkör1–2–3Utánfutó modul4Elektromos ülésállító, utas oldal5–6Távolság figyelmeztető modul7–8–9Hátsó ülésfűtés (riasztókürt
nélküli járműveknél)10Szerviz11–12Első ülésfűtés (riasztókürttel
felszerelt járműveknél)13Hátsó ülésfűtés (riasztókürttel
felszerelt járműveknél)14Gyújtás15Ülés szellőztetés16Utánfutó csatlakozó17Utánfutó csatlakozó18–19–

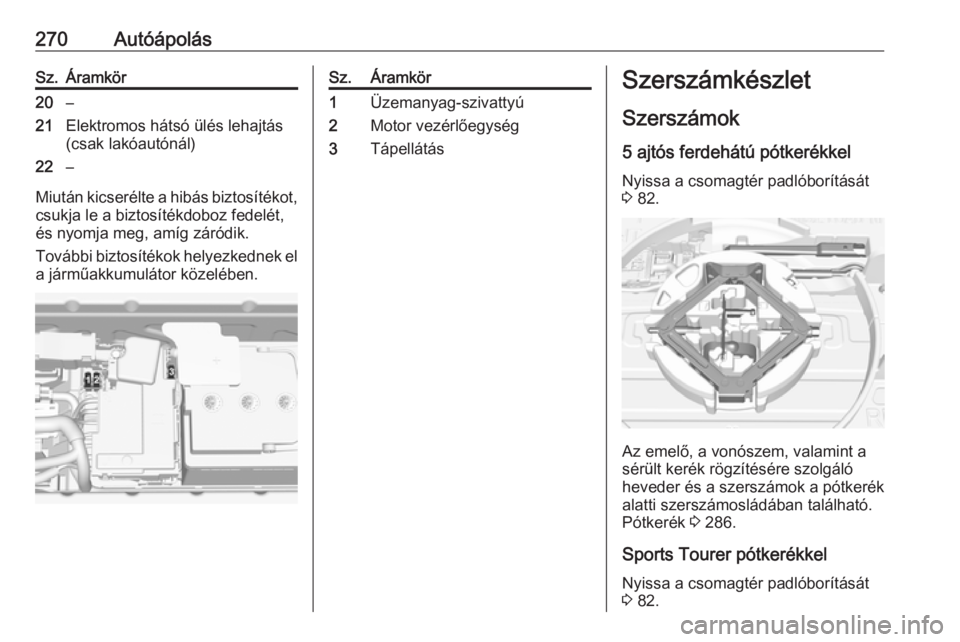

270AutóápolásSz.Áramkör20–21Elektromos hátsó ülés lehajtás
(csak lakóautónál)22–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
További biztosítékok helyezkednek el
a járműakkumulátor közelében.
Sz.Áramkör1Üzemanyag-szivattyú2Motor vezérlőegység3TápellátásSzerszámkészlet
Szerszámok 5 ajtós ferdehátú pótkerékkel Nyissa a csomagtér padlóborítását
3 82.
Az emelő, a vonószem, valamint a
sérült kerék rögzítésére szolgáló heveder és a szerszámok a pótkerék
alatti szerszámosládában található.
Pótkerék 3 286.
Sports Tourer pótkerékkel
Nyissa a csomagtér padlóborítását
3 82.
