2018.5 OPEL ZAFIRA C Uživatelská příručka (in Czech)

Péče o vozidlo2792.Otáčením proti směru hodinových
ručiček a zatažením vyjměte
žárovku z patice.
3. Vyměňte a nasaďte novou žárovku do patice a otočte ji proti
směru hodinových ručiček.
4. Vložte patici žárovky do tělesa reflektoru a otočte ji ve směru
hodinových ručiček.
LED světlomety Světlomety tlumených a dálkových
světel, boční obrysová světla, světla
pro jízdu ve dne a světla ukazatelů
směru jsou zkonstruována jako LED
diody a nelze je vyměňovat.
V případě poruchy nechte tato světla
opravit v servisu.
Světla do mlhy
Žárovky jsou přístupné zespodu
vozidla.
1. Podle vyobrazení na obrázku vyšroubujte vnější šrouby krytu.
2. Odklopte kryt.
Otočte patici žárovky proti směru
hodinových ručiček a vyjměte ji
z tělesa reflektoru.
3. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
4. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte ji do
konektoru.
5. Vložte patici žárovky do tělesa reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
6. Namontujte kryt se šrouby.

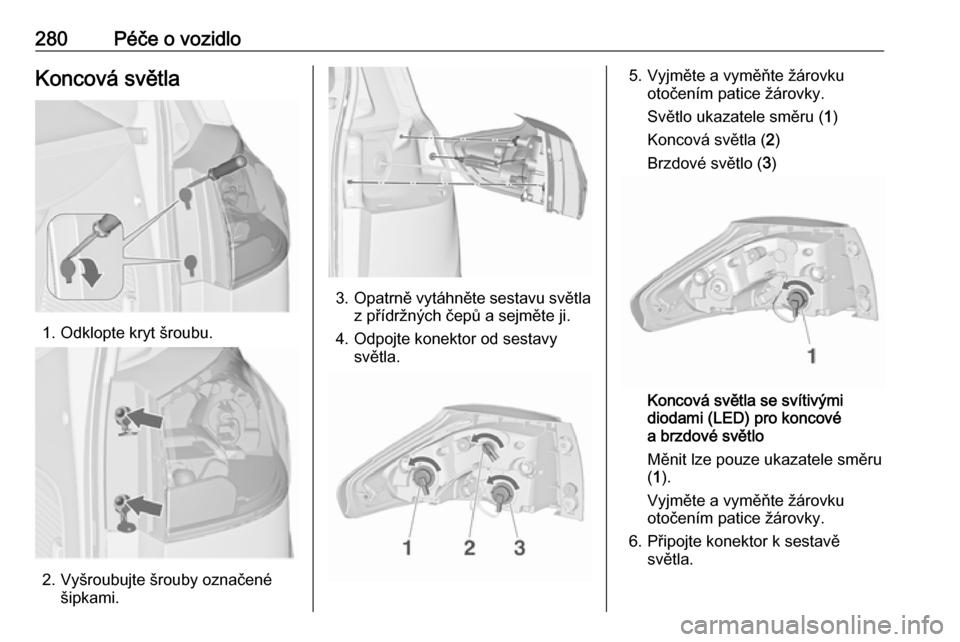

280Péče o vozidloKoncová světla
1. Odklopte kryt šroubu.
2. Vyšroubujte šrouby označenéšipkami.
3.Opatrně vytáhněte sestavu světla
z přídržných čepů a sejměte ji.
4. Odpojte konektor od sestavy světla.
5. Vyjměte a vyměňte žárovku otočením patice žárovky.
Světlo ukazatele směru ( 1)
Koncová světla ( 2)
Brzdové světlo ( 3)
Koncová světla se svítivými
diodami (LED) pro koncové
a brzdové světlo
Měnit lze pouze ukazatele směru
( 1 ).
Vyjměte a vyměňte žárovku
otočením patice žárovky.
6. Připojte konektor k sestavě světla.

Péče o vozidlo2817. Nasaďte sestavu světla napřídržné čepy a namontujte
sestavu světla pomocí šroubů.
8. Zasaďte kryt šroubu.
Světla pro couvání (4) v zadních
výklopných dveřích
1. Otevřete dveře zavazadlového prostoru a vytáhněte kryt.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyjměte jej ze světlometu.
3. Vyjměte žárovku z patice tahem.
4. Vyměňte a vložte novou žárovku do patice.
5. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
6. Namontujte kryt.
Zadní světlo do mlhy
Žárovky jsou přístupné zespodu
vozidla.
1. Otočte patici žárovky proti směru hodinových ručiček a vyjměte ji
z reflektoru.

282Péče o vozidlo
2. Vyjměte žárovku z paticeotáčením proti směru hodinových
ručiček.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
Kontrola žárovky
Zapněte zapalování a zkontrolujte
funkčnost všech světel.
Boční směrová světla
Při výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.

Péče o vozidlo2834.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu. Sejměte kryt.
2. Vyjměte žárovku z patice tahem.
3. Vyměňte žárovku a vložte ji do patice.
4. Zatlačte kryt do pouzdra.
Osvětlení interiéru
Osvětlení interiéru, lampičky na
čtení
Žárovky nechte vyměnit v servisu.
Osvětlení zavazadlového
prostoru
Žárovky nechte vyměnit v servisu.
Osvětlení přístrojové desky
Žárovky nechte vyměnit v servisu.

284Péče o vozidloElektrická soustavaPojistkyÚdaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
V závislosti na verzi je vozidlo
vybaveno třemi pojistkovými
skříňkami:
● vpředu vlevo v motorovém prostoru
● u vozidla s řízením vlevo - v interiéru, za úložnou
schránkou, nebo, u vozidla
s řízením vpravo, za schránkou na rukavice
● za krytem na levé straně zavazadlového prostoru
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Ve vozidle jsou použity různé typy
pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.

Péče o vozidlo285
Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.

286Péče o vozidloČ.Obvod1Modul řízení motoru2Lambda sonda3Vstřikování paliva/systém zapa‐
lování4Vstřikování paliva/systém zapa‐
lování5–6Vyhřívání vnějších zrcátek/
systém alarmu7Ovládání ventilátoru/řídicí
jednotka motoru/řídicí modul
převodovky8Lambda sonda/chlazení motoru9Snímač zadního okna10Snímač akumulátoru11Odjišťování víka zavazadlového
prostoru12Adaptivní přední osvětlení/auto‐
matické ovládání světel13ABSČ.Obvod14Stěrač zadního okna15Modul řízení motoru16Startér17Modul řízení převodovky18Vyhřívání zadního okna19Přední elektricky ovládaná okna20Zadní elektricky ovládaná okna21Zadní elektrické centrum (s
pojistkovou skříňkou v zavazad‐
lovém prostoru)
Vyhřívaná přední sedadla (bez
pojistkové skříňky v zavazad‐
lovém prostoru)22Levé dálkové světlo (halogení)23–24Pravý světlomet (LED)25Levý světlomet (LED)26Přední světla do mlhy27Ohřívání naftyČ.Obvod28Systém Stop-start29Elektrická parkovací brzda30ABS31Adaptivní tempomat32Airbag33Adaptivní přední osvětlení/auto‐
matické ovládání světel34Recirkulace výfukových plynů35Vnější zrcátko/dešťový snímač36Klimatizace37Elektromagnet odvětrávání
nádoby38Vakuová pumpa39Centrální řídicí modul40Systém ostřikovače čelního skla/
ostřikovač zadního okna41Pravé dálkové světlo (halogení)42Ventilátor chladiče
