2018.5 OPEL ZAFIRA C Instruktionsbog (in Danish)

Pleje af bilen2712. Hægt dækslet af.Drej pærefatningen venstre om,
og tag den ud af reflektorhuset.
3. Frigør pærefatningen fra stikket ved at presse på holdeudsparin‐
gen.
4. Fjern og udskift pærefatningen med pære, og fastgør den til stik‐
ket.
5. Sæt pærefatningen ind i reflektor‐
huset, drej med uret og sæt i hak.
6. Sæt dækslet på med skruerne.
Baglygter
1. Hægt skruedækslet af.
2. Fjern skruerne, der er markeret med pile.
3. Træk forsigtigt lygteenheden fraholdetappene og fjern den.
4. Løsn stikket fra lygteenheden.
5. Fjern og udskift pæren ved at dreje pærefatningen.

272Pleje af bilenBlinklys (1)
Baglygter ( 2)
Bremselygtepære ( 3)
Baglygter med lysdiode (LED) til
bag- og bremselygter
Kun blinklyset ( 1) kan udskiftes.
Fjern og udskift pæren ved at
dreje pærefatningen.
6. Slut stikket til lygteenheden.
7. Sæt lygteenheden på holdetap‐ pene, og montér lygteenheden
ved hjælp af skruerne.
8. Tilslut skruedækslet.
Baklys (4) i bagklappen
1. Åbn bagklappen, og fjern dæks‐ let.
2. Drej pæreholderen mod uret og fjern den fra reflektoren.
3. Tag pæren ud af fatningen ved attrække.
4. Udskift og indsæt en ny pære i fatningen.
5. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
6. Sæt dækslet på.
Tågebaglygte
Man får adgang til pærerne fra bilens
underside.

Pleje af bilen273
1. Drej pærefatningen venstre om,og tag den ud af reflektoren.
2. Tag pæren ud af fatningen ved atdreje mod uret.
3.Udskift og indsæt ny pære i fatnin‐
gen ved at dreje med uret.
4. Sæt pærefatningen ind i reflekto‐ ren, drej med uret og sæt i hak.
Kontrol af pærer
Tilslut tændingen, aktiver og kontrol‐
ler alle lysfunktioner.
Sideblinklys
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.

274Pleje af bilen4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen. Tag
afdækningen af.
2. Tag pæren ud af fatningen ved at trække.
3. Udskift pæren og sæt den i fatnin‐
gen.
4. Skub dækslet ind i lygtehuset.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet på et værksted.
Lampe i lastrum Få pærerne udskiftet på et værksted.
Instrumentlys
Få pærerne udskiftet på et værksted.

Pleje af bilen275Elektrisk system
Sikringer
Den nye sikring skal være i overens‐ stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen, alt
efter bilversion:
● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler i kabinen bag opbevaringsrummet,
henholdsvis i højrestyrede biler
bag handskerummet
● bag et dæksel i venstre side af lastrummet
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke
udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

276Pleje af bilen
Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

Pleje af bilen277Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning/
tændingssystem4Brændstofindsprøjtning/ tændingssystem5–6Sidespejlvarme/tyverialarm7Blæserstyring/motorsty‐
reenhed/gearkasse-styreenhed8Lambdasonde/motorkøling9Bagrudesensor10Batterisensor11Bagklapåbning12Adaptive forlygter/automatisk
tilkobling af nærlys13ABS14Bagrudevisker15MotorstyreenhedNr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk center bag (med
sikringsboks i lastrummet)
Sædevarme i forsæder (uden
sikringsboks i lastrummet)22Venstre fjernlys (halogen)23–24Højre forlygte (LED)25Venstre forlygte (LED)26Tågeforlygter27Dieselolieopvarmning28Stop-start-system29Elektrisk parkeringsbremse30ABSNr.Strømkreds31Adaptiv cruise control32Airbag33Adaptive forlygter/automatisk
tilkobling af nærlys34Udstødningsgasrecirkulation35Sidespejl/regnsensor36Klimastyring37Magnetventil til beholders venti‐
lationsåbning38Vacuumpumpe39Central styreenhed40Forrudesprinkler/bagrude‐
sprinklersystem41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44Vinduesvisker45Køleventilator

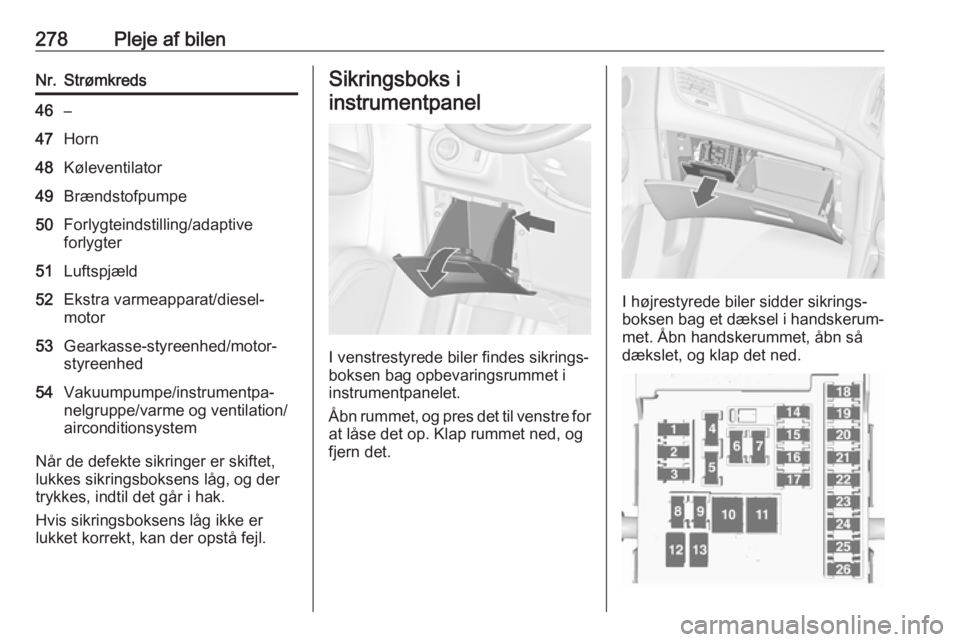

278Pleje af bilenNr.Strømkreds46–47Horn48Køleventilator49Brændstofpumpe50Forlygteindstilling/adaptive
forlygter51Luftspjæld52Ekstra varmeapparat/diesel‐
motor53Gearkasse-styreenhed/motor‐
styreenhed54Vakuumpumpe/instrumentpa‐
nelgruppe/varme og ventilation/
airconditionsystem
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i
instrumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og
fjern det.
I højrestyrede biler sidder sikrings‐ boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.
