Догляд за автомобілем207Електрична система

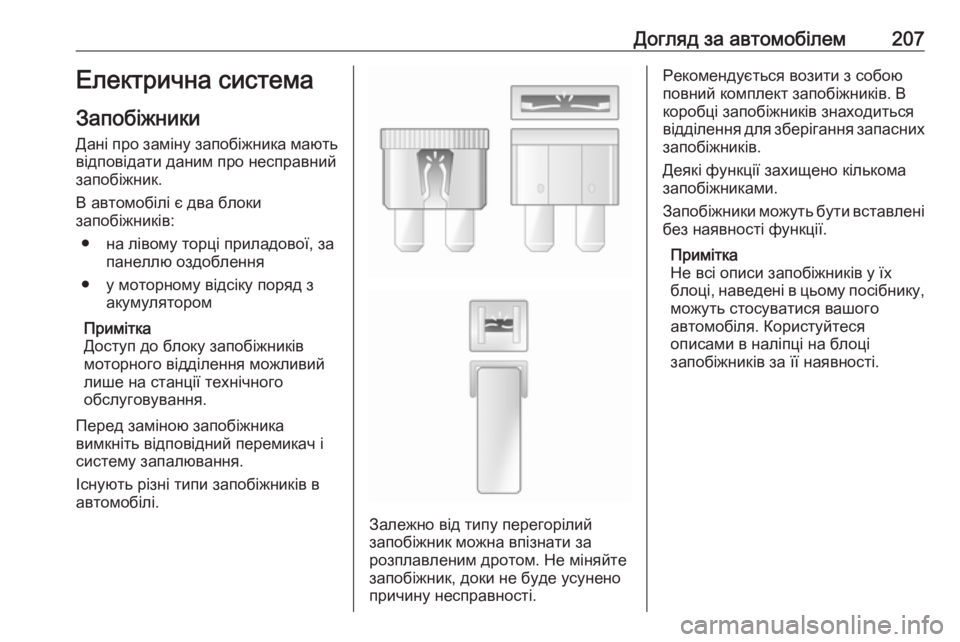

Запобіжники Дані про заміну запобіжника мають
відповідати даним про несправний
запобіжник.
В автомобілі є два блоки
запобіжників:
● на лівому торці приладової, за панеллю оздоблення
● у моторному відсіку поряд з акумулятором
Примітка
Доступ до блоку запобіжників
моторного відділення можливий
лише на станції технічного
обслуговування.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні типи запобіжників в
автомобілі.
Залежно від типу перегорілий
запобіжник можна впізнати за
розплавленим дротом. Не міняйте
запобіжник, доки не буде усунено
причину несправності.
Рекомендується возити з собою
повний комплект запобіжників. В
коробці запобіжників знаходиться
відділення для зберігання запасних запобіжників.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику, можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.

208Догляд за автомобілемЗнімач запобіжника
Знімач запобіжників може
розміщуватися на кришці блока
запобіжників панелі приладів.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

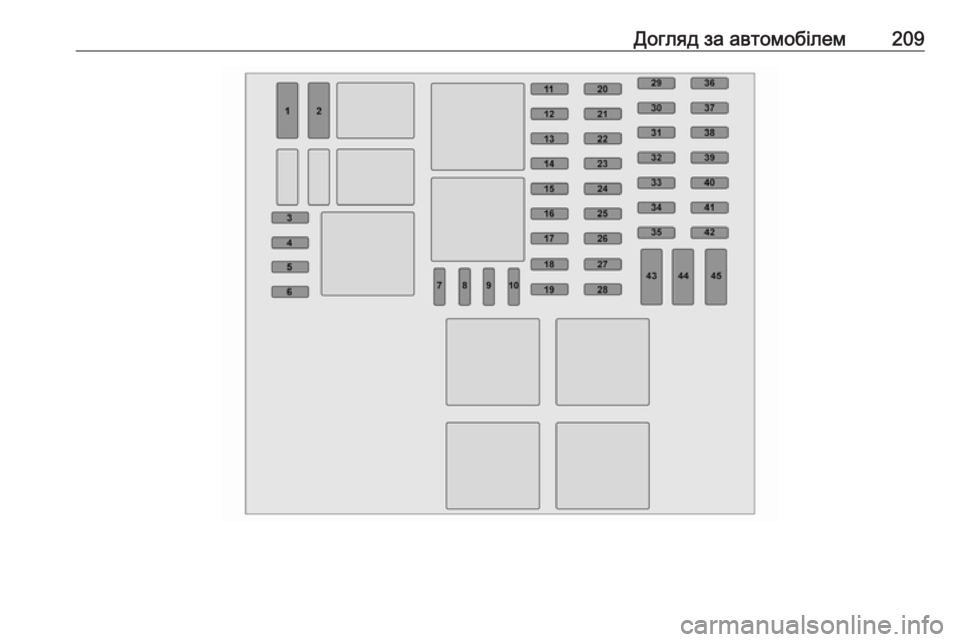

Блок запобіжників панелі
приладів
Блок запобіжників розміщений
ліворуч на панелі приладів за
декоративною панеллю.
Щоб дістатися до блока
запобіжників, зніміть декоративну
панель, потягнувши за її верхню
частину.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.

Догляд за автомобілем209

210Догляд за автомобілем№Контур1Резервний блок акумулятора
(із системою електронного
ключа)2Пристрої3Пристрої4Акумулятор автомобіля (з
системою електронного ключа)5Додатковий підігрів і венти‐
ляція / система кондиціону‐
вання повітря6Допоміжна система обігріву й
вентиляції7Зовнішні дзеркала з електро‐
приводом / додаткові пристрої8Зовнішні дзеркала з обігрівом9Радіоприймач / мультимедійні
пристрої / зовнішні дзеркала з
електроприводом / діагно‐
стичний рознім10Мультимедійні пристрої /
зчіпний пристрій причепа№Контур11Освітлення під час виходу з
автомобіля / система захисту
від розряджання акумуля‐
торної батареї12Права фара дальнього світла /
ліва фара ближнього світла /
бокові ліхтарі / правий ліхтар
денного освітлення13Ліхтарі аварійної сигналізації /
покажчики поворотів14Центральний замок15Ліва фара дальнього світла /
права фара ближнього світла /
задні ліхтарі / лівий ліхтар
денного освітлення16Передні протитуманні фари /
задня протитуманна фара /
ліхтарі освітлення номерного
знака17Аварійна сигналізація /
звуковий сигнал / освітлю‐
вальні прилади / склоочисник18Панель приладів19Система обігріву та вентиляції№Контур20Задній склоочисник / насос
склоочисника лобового скла /
звуковий сигнал21Акумулятор загального
призначення22Ліхтарі заднього ходу23Вимикач гальм24Впорскування пального /
стартер25Подушка безпеки / замок
кермової колонки26Електропідйомник вікна
пасажира27Гідропідсилювач28Стоп-сигнали29Резервний блок акумулятора
(із системою електронного
ключа)30Дисплей обслуговування31Запальничка / електрична
розетка32Система обігріву та вентиляції

Догляд за автомобілем211№Контур33Стоп-сигнали / ABS / імобі‐
лайзер34Освітлення в салоні / система
кондиціонування повітря35Запуск за допомогою системи
електронного ключа36Очисник заднього вікна37Попереджувальні звукові
сигнали38Розетка в багажному відділенні39Електропідйомник вікна водія40Задня розетка41Запуск / модуль керування
кузовом42Сидіння з підігрівом43Тахограф44Очисник лобового скла45Обігрів / кондиціонування
повітря
Замінивши перегорілі запобіжники,
встановіть на місце панель
оздоблення.

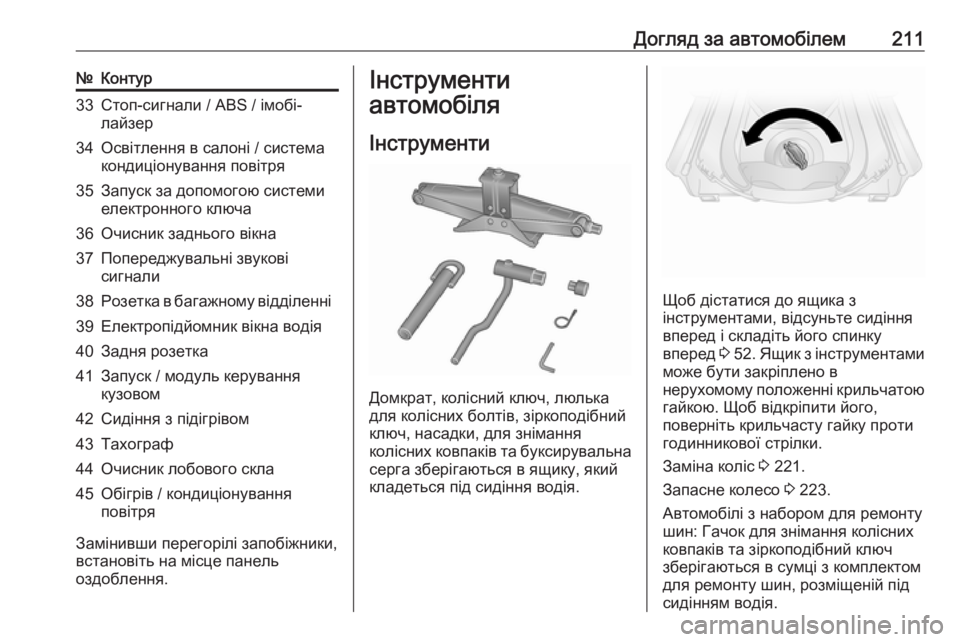

Інструменти
автомобіля
Інструменти
Домкрат, колісний ключ, люлька
для колісних болтів, зіркоподібний
ключ, насадки, для знімання
колісних ковпаків та буксирувальна серга зберігаються в ящику, який
кладеться під сидіння водія.
Щоб дістатися до ящика з
інструментами, відсуньте сидіння вперед і складіть його спинку
вперед 3 52 . Ящик з інструментами
може бути закріплено в
нерухомому положенні крильчатою гайкою. Щоб відкріпити його,
поверніть крильчасту гайку проти
годинникової стрілки.
Заміна коліс 3 221.
Запасне колесо 3 223.
Автомобілі з набором для ремонту
шин: Гачок для знімання колісних
ковпаків та зіркоподібний ключ
зберігаються в сумці з комплектом
для ремонту шин, розміщеній під
сидінням водія.

212Догляд за автомобілемНабір для ремонту шин 3 218.Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу на станцію технічного
обслуговування у випадку
пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які менше зношені.Шини
Встановлені на заводі шини
відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.
Зимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Повідомлення про максимально
допустиму швидкість для шин може бути розміщено в зоні видимості
водія, згідно з нормативними
документами, що діють у певних
країнах.
Позначення шин Наприклад, 195/65 R 16 C 88 Q195:Ширина шини, мм65:Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R:Тип брекера: РадіальнийRF:Тип: RunFlat16:Діаметр колеса, дюйми

Догляд за автомобілем213C:Вантажний або комерційний
транспорт88:Індекс навантаження,
наприклад, 88 є
еквівалентом 567 кгQ:Кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом (наприклад, стрілкою) на
боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.

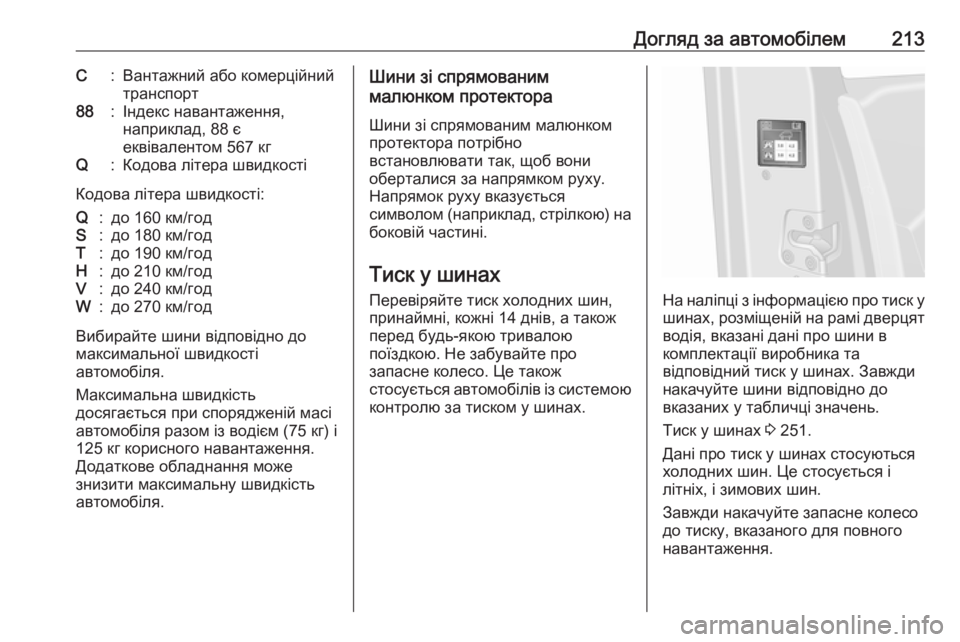

На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят
водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах. Завжди
накачуйте шини відповідно до
вказаних у табличці значень.
Тиск у шинах 3 251.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.

214Догляд за автомобілемНеправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 240.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 251.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.
Значення тиску в шинах, вказані в
наліпці з інформацією про шину або
в таблиці рівнів тиску в шинах,
дійсні для холодних шин, тобто, при температурі 20 °C. З кожним
підвищенням температури на
10 °C тиск зростає майже на 10 кПа
(0,1 бар). Це потрібно враховувати, перевіряючи тиск у теплих шинах.
Буксирування причепа
Під час буксирування причепа
повністю навантаженим
автомобілем потрібно підвищити
тиск у шинах на 20 кПа/0,2 бар
(3,0 фунт/кв. дюйм), а максимальну швидкість – обмежити до
100 км/год.
Буксирування причепа 3 185.
Система контролю тиску в шинах
У системі контролю тиску в шинах
для перевірки рівня тиску
використовуються датчики й
радіопередавачі.
