Клімат-контроль135Примітка
Коли ввімкнено режим ECO,
система кондиціонування повітря працює з меншою потужністю3 147.
Якщо охолоджувати чи висушувати
повітря в салоні не потрібно,
натисніть A/C OFF, щоб вимкнути
систему охолодження для економії пального. У кнопці почне світитися
індикатор.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Режим рециркуляції повітря u
За допомогою u вмикається та
вимикається ручний режим
рециркуляції повітря. Після його
ввімкнення в кнопці почне світитися індикатор.9 Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти
зсередини. Якість повітря
пасажирського відділення
погіршується, що може
спричинити сонливість
пасажирів.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Система підігріву в зоні задніх сидінь
Вентилятор-обігрівач задньої
частини салону автомобіля
забезпечує подавання повітря у
відповідну частину салону через
задні повітропроводи.
Обсяг повітря, що подається,
визначається вентилятором.
Температура повітря визначається регулятором на панелі приладів.

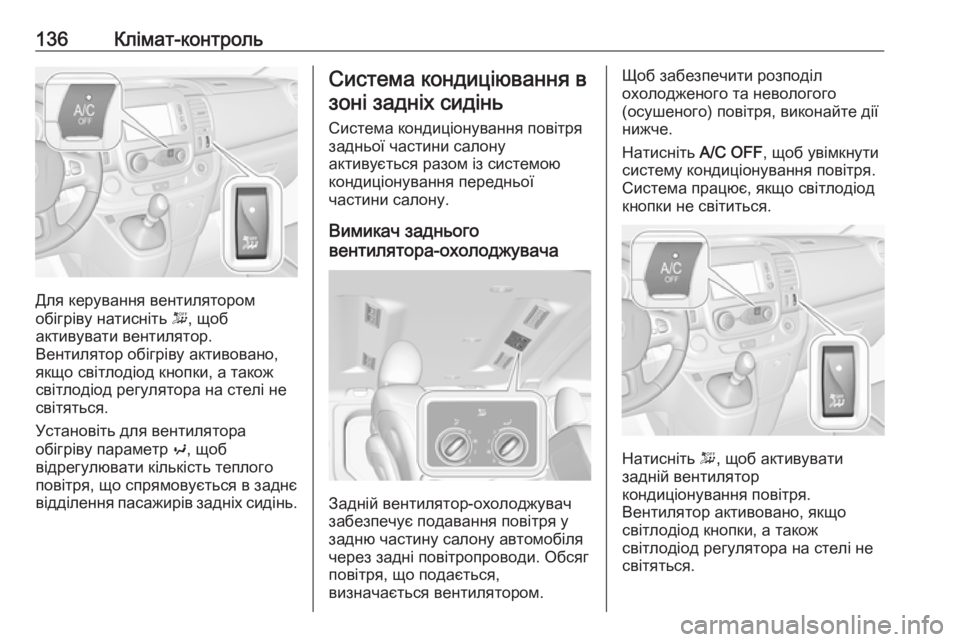

136Клімат-контроль
Для керування вентилятором
обігріву натисніть -, щоб
активувати вентилятор.
Вентилятор обігріву активовано,
якщо світлодіод кнопки, а також
світлодіод регулятора на стелі не
світяться.
Установіть для вентилятора
обігріву параметр y, щоб
відрегулювати кількість теплого повітря, що спрямовується в заднєвідділення пасажирів задніх сидінь.
Система кондиціювання в
зоні задніх сидінь
Система кондиціонування повітря
задньої частини салону
активується разом із системою
кондиціонування передньої
частини салону.
Вимикач заднього
вентилятора-охолоджувача
Задній вентилятор-охолоджувач
забезпечує подавання повітря у
задню частину салону автомобіля
через задні повітропроводи. Обсяг
повітря, що подається,
визначається вентилятором.
Щоб забезпечити розподіл
охолодженого та невологого
(осушеного) повітря, виконайте дії
нижче.
Натисніть A/C OFF, щоб увімкнути
систему кондиціонування повітря.
Система працює, якщо світлодіод
кнопки не світиться.
Натисніть -, щоб активувати
задній вентилятор
кондиціонування повітря.
Вентилятор активовано, якщо
світлодіод кнопки, а також
світлодіод регулятора на стелі не
світяться.

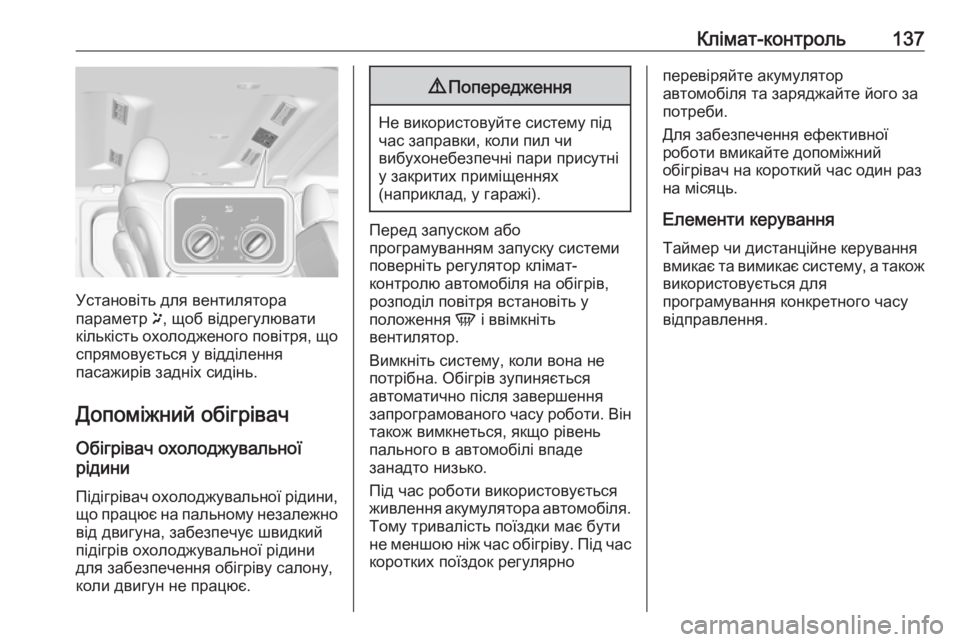

Клімат-контроль137
Установіть для вентилятора
параметр <, щоб відрегулювати
кількість охолодженого повітря, що
спрямовується у відділення
пасажирів задніх сидінь.
Допоміжний обігрівач
Обігрівач охолоджувальної
рідини
Підігрівач охолоджувальної рідини,
що працює на пальному незалежно від двигуна, забезпечує швидкий
підігрів охолоджувальної рідини для забезпечення обігріву салону,
коли двигун не працює.
9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Перед запуском або
програмуванням запуску системи
поверніть регулятор клімат-
контролю автомобіля на обігрів,
розподіл повітря встановіть у
положення V і ввімкніть
вентилятор.
Вимкніть систему, коли вона не
потрібна. Обігрів зупиняється
автоматично після завершення
запрограмованого часу роботи. Він
також вимкнеться, якщо рівень
пального в автомобілі впаде
занадто низько.
Під час роботи використовується живлення акумулятора автомобіля. Тому тривалість поїздки має бути
не меншою ніж час обігріву. Під час
коротких поїздок регулярно
перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Для забезпечення ефективної
роботи вмикайте допоміжний
обігрівач на короткий час один раз
на місяць.
Елементи керування
Таймер чи дистанційне керування вмикає та вимикає систему, а також використовується для
програмування конкретного часу
відправлення.

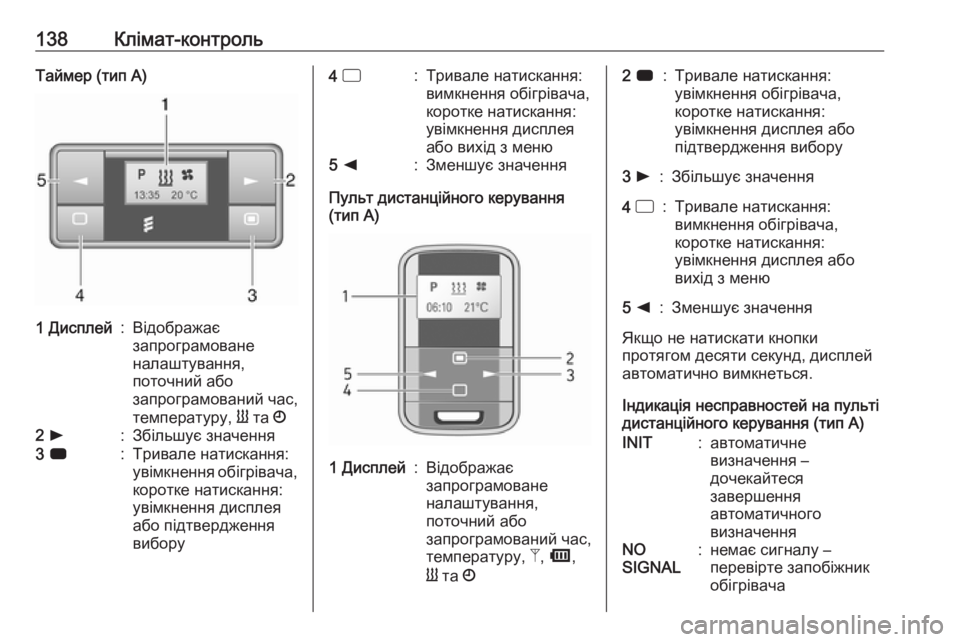

138Клімат-контрольТаймер (тип А)1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Y та Ö2 l:Збільшує значення3 7:Тривале натискання:
увімкнення обігрівача, коротке натискання:
увімкнення дисплея
або підтвердження
вибору4 d:Тривале натискання:
вимкнення обігрівача,
коротке натискання:
увімкнення дисплея
або вихід з меню5 k:Зменшує значення
Пульт дистанційного керування
(тип А)
1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Z, Ü ,
Y та Ö2 7:Тривале натискання:
увімкнення обігрівача,
коротке натискання:
увімкнення дисплея або
підтвердження вибору3 l:Збільшує значення4 d:Тривале натискання:
вимкнення обігрівача,
коротке натискання:
увімкнення дисплея або
вихід з меню5 k:Зменшує значення
Якщо не натискати кнопки
протягом десяти секунд, дисплей
автоматично вимкнеться.
Індикація несправностей на пульті
дистанційного керування (тип А)
INIT:автоматичне
визначення –
дочекайтеся
завершення
автоматичного
визначенняNO
SIGNAL:немає сигналу –
перевірте запобіжник
обігрівача

Клімат-контроль139Z:слабкий сигнал –
перемістіть ближчеÜ:низький заряд
батарейки –
замініть батарейкуY:несправність
обігрівача – зверніться
на станцію технічного
обслуговуванняAdd,
AddE:система перебуває в
режимі навчання
Програмування пульта
дистанційного керування (тип А)
Якщо акумулятор автомобіля був
від'єднаний, індикатор у кнопці на приладовій панелі засвічується, і
система конфігурує меню
дистанційного керування
автоматично. Якщо індикатор
блимає, виберіть Add або AddE і
підтвердьте вибір.
Також можна сконфігурувати
додаткові пульти ДК. Натисніть і
утримуйте кнопку, доки індикатор
не почне блимати, увімкніть
дистанційне керування, виберіть
Add і підтвердьте вибір.
AddE програмує лише поточний
пульт дистанційного керування і
блокує усі раніше сконфігуровані
пульти. Функція Add дозволяє
запрограмувати до чотирьох
пультів, але одночасно керувати
системою з кількох пультів не
можна.
Дистанційне керування (тип B)1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Z, Ü ,
Y та Ö2 l:Збільшує значення3 ВИМК.:Вимикає обігрівач або
дає змогу підтвердити
вибір, якщо натиснути
одночасно Y та ВИМК.4 Y:Вмикає обігрівач або дає
змогу підтвердити вибір,
якщо натиснути одночасно
Y та ВИМК.5 k:Зменшує значення
Якщо протягом 30 секунд не буде
натиснуто жодну кнопку, дисплей
автоматично вимкнеться.
9 Попередження
Під час заправки вимкніть блок
дистанційного керування, а
також обігрівач!
Максимальний радіус дії пульта дистанційного керування
становить 1000 м. Радіус може
зменшуватися через вплив умов
середовища або розряджання
батарейки.

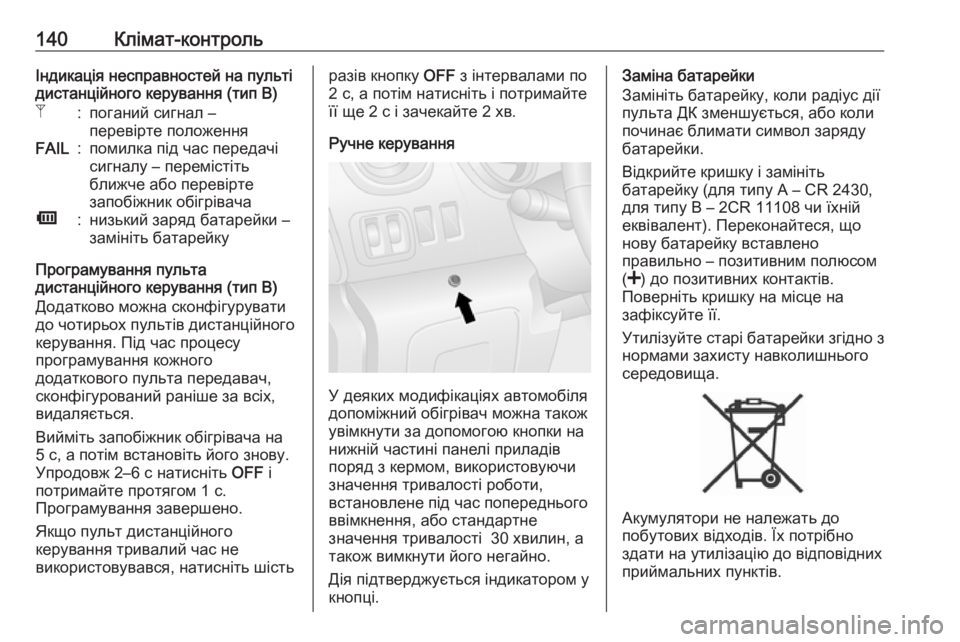

140Клімат-контрольІндикація несправностей на пульті
дистанційного керування (тип В)Z:поганий сигнал –
перевірте положенняFAIL:помилка під час передачі
сигналу – перемістіть
ближче або перевірте
запобіжник обігрівачаÜ:низький заряд батарейки –
замініть батарейку
Програмування пульта
дистанційного керування (тип В)
Додатково можна сконфігурувати до чотирьох пультів дистанційного
керування. Під час процесу
програмування кожного
додаткового пульта передавач,
сконфігурований раніше за всіх,
видаляється.
Вийміть запобіжник обігрівача на
5 с, а потім встановіть його знову.
Упродовж 2–6 с натисніть OFF і
потримайте протягом 1 с.
Програмування завершено.
Якщо пульт дистанційного
керування тривалий час не
використовувався, натисніть шість
разів кнопку OFF з інтервалами по
2 с, а потім натисніть і потримайте
її ще 2 с і зачекайте 2 хв.
Ручне керування
У деяких модифікаціях автомобіля
допоміжний обігрівач можна також увімкнути за допомогою кнопки на
нижній частині панелі приладів поряд з кермом, використовуючи
значення тривалості роботи,
встановлене під час попереднього
ввімкнення, або стандартне
значення тривалості 30 хвилин, а
також вимкнути його негайно.
Дія підтверджується індикатором у
кнопці.
Заміна батарейки
Замініть батарейку, коли радіус дії
пульта ДК зменшується, або коли
починає блимати символ заряду
батарейки.
Відкрийте кришку і замініть
батарейку (для типу A – CR 2430, для типу B – 2CR 11108 чи їхній
еквівалент). Переконайтеся, що
нову батарейку вставлено
правильно – позитивним полюсом
( < ) до позитивних контактів.
Поверніть кришку на місце на
зафіксуйте її.
Утилізуйте старі батарейки згідно з нормами захисту навколишнього
середовища.
Акумулятори не належать до
побутових відходів. Їх потрібно
здати на утилізацію до відповідних
приймальних пунктів.

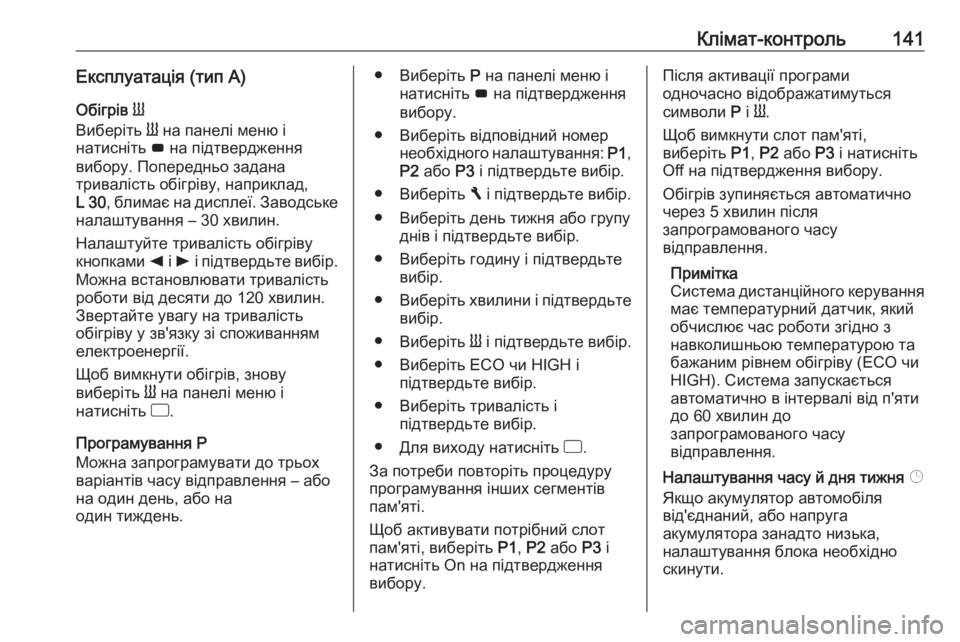

Клімат-контроль141Експлуатація (тип А)Обігрів Y
Виберіть Y на панелі меню і
натисніть G на підтвердження
вибору. Попередньо задана
тривалість обігріву, наприклад,
L 30 , блимає на дисплеї. Заводське
налаштування – 30 хвилин.
Налаштуйте тривалість обігріву
кнопками k і l і підтвердьте вибір.
Можна встановлювати тривалість
роботи від десяти до 120 хвилин.
Звертайте увагу на тривалість
обігріву у зв'язку зі споживанням
електроенергії.
Щоб вимкнути обігрів, знову
виберіть Y на панелі меню і
натисніть d.
Програмування P
Можна запрограмувати до трьох
варіантів часу відправлення – або
на один день, або на
один тиждень.● Виберіть P на панелі меню і
натисніть G на підтвердження
вибору.
● Виберіть відповідний номер необхідного налаштування: P1,
P2 або P3 і підтвердьте вибір.
● Виберіть F і підтвердьте вибір.
● Виберіть день тижня або групу днів і підтвердьте вибір.
● Виберіть годину і підтвердьте вибір.
● Виберіть хвилини і підтвердьте
вибір.
● Виберіть Y і підтвердьте вибір.
● Виберіть ECO чи HIGH і підтвердьте вибір.
● Виберіть тривалість і підтвердьте вибір.
● Для виходу натисніть d.
За потреби повторіть процедуру
програмування інших сегментів
пам'яті.
Щоб активувати потрібний слот
пам'яті, виберіть P1, P2 або P3 і
натисніть On на підтвердження
вибору.Після активації програми
одночасно відображатимуться
символи P і Y.
Щоб вимкнути слот пам'яті,
виберіть P1, P2 або P3 і натисніть
Off на підтвердження вибору.
Обігрів зупиняється автоматично
через 5 хвилин після
запрограмованого часу
відправлення.
Примітка
Система дистанційного керування має температурний датчик, який
обчислює час роботи згідно з
навколишньою температурою та
бажаним рівнем обігріву (ECO чи
HIGH). Система запускається
автоматично в інтервалі від п'яти
до 60 хвилин до
запрограмованого часу
відправлення.
Налаштування часу й дня тижня Þ
Якщо акумулятор автомобіля
від'єднаний, або напруга
акумулятора занадто низька,
налаштування блока необхідно
скинути.

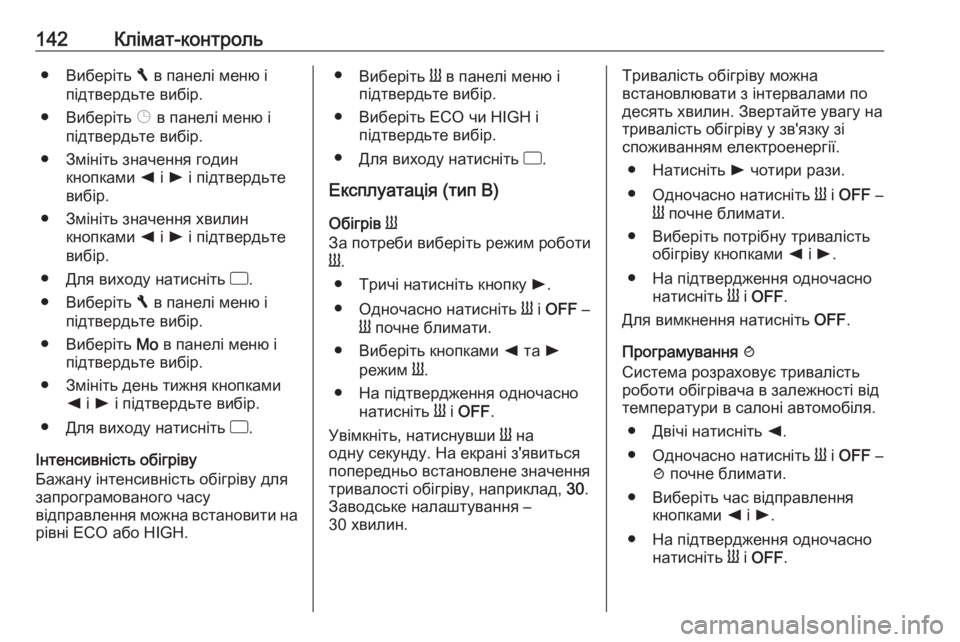

142Клімат-контроль● Виберіть F в панелі меню і
підтвердьте вибір.
● Виберіть Þ в панелі меню і
підтвердьте вибір.
● Змініть значення годин кнопками k і l і підтвердьте
вибір.
● Змініть значення хвилин кнопками k і l і підтвердьте
вибір.
● Для виходу натисніть d.
● Виберіть F в панелі меню і
підтвердьте вибір.
● Виберіть Mo в панелі меню і
підтвердьте вибір.
● Змініть день тижня кнопками k і l і підтвердьте вибір.
● Для виходу натисніть d.
Інтенсивність обігріву
Бажану інтенсивність обігріву для
запрограмованого часу
відправлення можна встановити на
рівні ECO або HIGH.● Виберіть Y в панелі меню і
підтвердьте вибір.
● Виберіть ECO чи HIGH і підтвердьте вибір.
● Для виходу натисніть d.
Експлуатація (тип В)
Обігрів Y
За потреби виберіть режим роботи
Y .
● Тричі натисніть кнопку l.
● Одночасно натисніть Y і OFF –
Y почне блимати.
● Виберіть кнопками k та l
режим Y.
● На підтвердження одночасно натисніть Y і OFF .
Увімкніть, натиснувши Y на
одну секунду. На екрані з'явиться
попередньо встановлене значення
тривалості обігріву, наприклад, 30.
Заводське налаштування –
30 хвилин.Тривалість обігріву можна
встановлювати з інтервалами по
десять хвилин. Звертайте увагу на
тривалість обігріву у зв'язку зі
споживанням електроенергії.
● Натисніть l чотири рази.
● Одночасно натисніть Y і OFF –
Y почне блимати.
● Виберіть потрібну тривалість обігріву кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Для вимкнення натисніть OFF.
Програмування y
Система розраховує тривалість роботи обігрівача в залежності від
температури в салоні автомобіля.
● Двічі натисніть k.
● Одночасно натисніть Y і OFF –
y почне блимати.
● Виберіть час відправлення кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
