Instrumente, Bedienelemente95USB-Steckbuchse
In der Infotainment-Einheit (oder an
der Instrumententafel) befindet sich
eine USB-Buchse M zum Anschluss
externer Audioquellen und zum
Laden von Geräten.
Hinweis
Die Buchsen müssen immer sauber und trocken gehalten werden.
AUX-Eingang, SD-Kartenschacht:
siehe Infotainment-Handbuch.
Zigarettenanzünder
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Ascherdose
Ascherdose zum mobilen Einsatz im
Fahrzeug. Zur Benutzung Deckel öffnen.

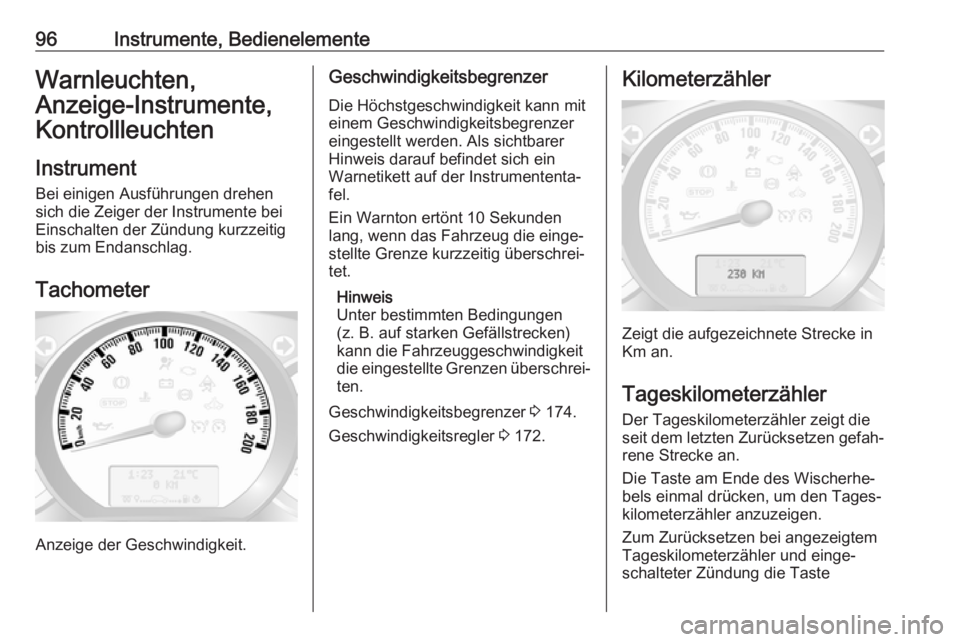

96Instrumente, BedienelementeWarnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Geschwindigkeitsbegrenzer
Die Höchstgeschwindigkeit kann mit
einem Geschwindigkeitsbegrenzer
eingestellt werden. Als sichtbarer
Hinweis darauf befindet sich ein
Warnetikett auf der Instrumententa‐
fel.
Ein Warnton ertönt 10 Sekunden
lang, wenn das Fahrzeug die einge‐
stellte Grenze kurzzeitig überschrei‐
tet.
Hinweis
Unter bestimmten Bedingungen
(z. B. auf starken Gefällstrecken)
kann die Fahrzeuggeschwindigkeit
die eingestellte Grenzen überschrei‐ ten.
Geschwindigkeitsbegrenzer 3 174.
Geschwindigkeitsregler 3 172.Kilometerzähler
Zeigt die aufgezeichnete Strecke in
Km an.
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
seit dem letzten Zurücksetzen gefah‐
rene Strecke an.
Die Taste am Ende des Wischerhe‐
bels einmal drücken, um den Tages‐
kilometerzähler anzuzeigen.
Zum Zurücksetzen bei angezeigtem
Tageskilometerzähler und einge‐
schalteter Zündung die Taste

Instrumente, Bedienelemente97drücken und einige Sekunden lang
halten. Die Anzeige blinkt und der
Wert wird auf 0 zurückgesetzt.
Tachograph 3 113.
Drehzahlmesser
Zeigt die Motordrehzahl an.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Sofort tanken
3 185.
Tank nie leer fahren.
Diesel-Kraftstoffsystem entlüften
3 200.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
AdBlue-Anzeige
Bei Ausführungen ohne AdBlue-Füll‐
standwarnung im Driver Information
Center ist eine AdBlue-Anzeige
vorhanden, die den verbleibenden
AdBlue-Füllstand im Tank anzeigt.
Bei geringem Füllstand leuchtet die
Kontrollleuchte ú 3 105. Umgehend
AdBlue auffüllen um eine Unterbin‐
dung des Motorstarts zu vermeiden.
AdBlue 3 154.

98Instrumente, BedienelementeKühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
Linker Bereich:Betriebstempera‐
tur des Motors
noch nicht erreichtMittlerer
Bereich:Normale Betriebs‐
temperaturRechter
Bereich:Temperatur zu
hoch
Kontrollleuchte W leuchtet auf, wenn
die Temperatur zu hoch ist 3 104,
3 105.
Achtung
Wenn die Kühlmitteltemperatur zu
hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Aus physikalischen Gründen zeigt die Kühlmittelanzeige die Kühlmitteltem‐
peratur nur an, wenn der Kühlmittel‐
stand in Ordnung ist.
Motorölstandsanzeige
Die Motorölstandsanzeige ist nur
korrekt, wenn das Fahrzeug auf einer
ebenen Fläche mit kaltem Motor
abgestellt ist.
Bei korrektem Motorölstand wenn die Zündung eingeschaltet ist erscheint
ÖLSTAND OK kurzzeitig im Fahrer‐
informationszentrum.
Wenn der Motorölstand über dem
Mindestniveau liegt, die Bordcompu‐ tertaste am Ende des Wischerhebels
innerhalb von 30 Sekunden nach Einschalten der Zündung drücken.
Die Meldung ÖLSTAND erscheint in
Kombination mit den Quadraten, die
dem Ölstand entsprechen.
Mit sinkendem Ölstand verschwinden
die Quadrate und werden durch Stri‐
che ersetzt.▢▢▢▢▢▢:Höchststand▢▢▢- - -:mittlerer Stand- - - - - -:Mindeststand
Bei Erreichen des Mindestölstands
wird nach dem Einschalten der
Zündung 30 Sekunden lang BITTE
ÖL NACHFÜLLEN angezeigt und die
Kontrollleuchte j leuchtet. Motoröl‐
stand prüfen und ergänzen 3 193.
Zum Beenden der Anzeige der
Ölstandsüberwachung eine der
Tasten des Bordcomputers drücken.
Bordcomputer 3 111.
Serviceanzeige Mit Einschalten der Zündung kann die
verbleibende Fahrtstrecke vor Fällig‐
keit der nächsten Inspektion kurz auf
dem Fahrerinformationszentrum
angezeigt werden. Nach welchem
Zeitraum auf den nächsten fälligen

Instrumente, Bedienelemente99Service hingewiesen wird, hängt von
den Fahrbedingungen ab und kann
beträchtlich variieren.
Wenn die verbleibende Fahrstrecke
vor Fälligkeit der nächsten Inspektion
weniger als 3000 km oder
zwei Monate beträgt, erscheint
SERVICE IN im Driver Information
Center.
Wenn die Entfernung 0 Kilometer
erreicht hat oder ein Service fällig ist, leuchten die Kontrollleuchten o und
j im Instrumentendisplay auf und im
Driver Information Center erscheint
ÖLWECHSEL FÄLLIG .
Für das Fahrzeug ist ein Service fällig. Hilfe einer Werkstatt in
Anspruch nehmen.
Zurücksetzen der Serviceanzeige
Nach einem Service muss die
Serviceanzeige zurückgesetzt
werden: Sofern verfügbar, die
Anzeige „Verbleibende Strecke bis
zum nächsten Service“ im Driver
Information Center auswählen, dann
die Taste am Ende des Scheibenwi‐
scherhebels ca. zehn Sekunden lang
gedrückt halten, bis die Anzeige„Verbleibende Strecke bis zum
nächsten Service“ permanent ange‐
zeigt wird.
Bordcomputer 3 111.
Fahrerinformationszentrum 3 108.
Serviceinformationen 3 238.
Getriebe-Display
Der Modus oder der eingelegte Gang
des automatisierten Schaltgetriebes
wird im Getriebe-Display angezeigt.
R:RückwärtsgangN:Neutral- bzw. LeerlaufstellungA:Automatikbetriebkg:LastprogrammV:WinterprogrammT:Fußbremse betätigenW:Getriebeelektronik
Automatisiertes Schaltgetriebe
3 162.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle
Instrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten kurz die meisten Kontroll‐
leuchten als Funktionstest.
Die Farben der Kontrollleuchten
bedeuten:
rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigungblau:Einschaltbestätigungweiß:Einschaltbestätigung

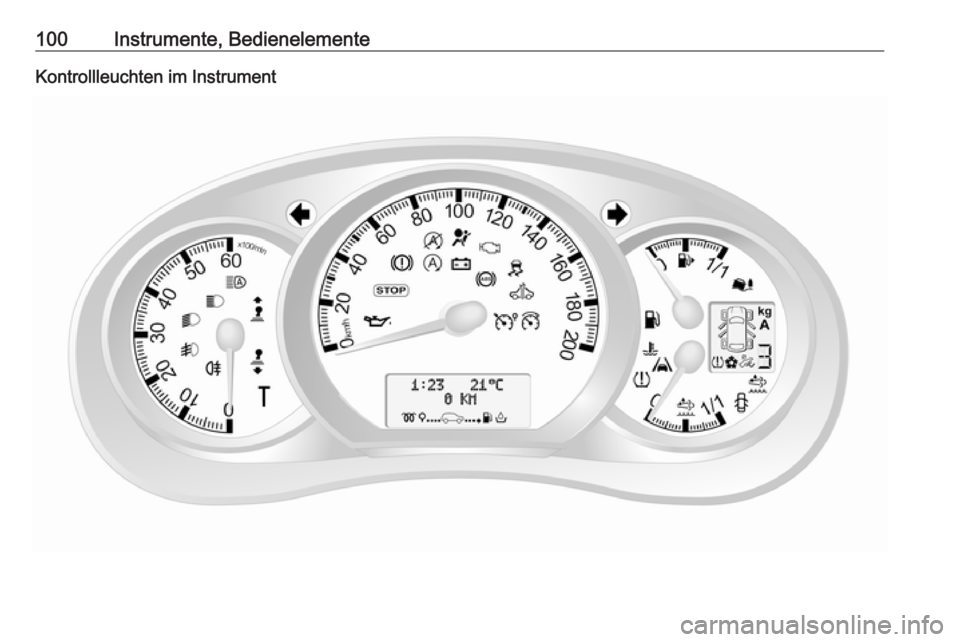

100Instrumente, BedienelementeKontrollleuchten im Instrument

Instrumente, Bedienelemente101Kontrollleuchten in der
Mittelkonsole
Kontrollleuchten in der
Dachkonsole
ÜbersichtOBlinker 3 102XSicherheitsgurt anlegen 3 102vAirbag-System, Gurtstraffer
3 102WAirbagabschaltung 3 102pGenerator 3 103ZAbgas 3 103jFehlfunktion, Service 3 103oServiceanzeige 3 103CMotor ausschalten 3 104RBremssystem 3 104uAntiblockiersystem 3 104k jHochschalten, Herunter‐
schalten 3 104ìSpurverlassenswarnung 3 105RElektronisches Stabilitätspro‐
gramm 3 105ØElektronisches Stabilitätspro‐
gramm aus 3 105WKühlmitteltemperatur 3 105!Vorglühen 3 105úAdBlue 3 105wReifendruck-Kontrollsystem
3 106IMotoröldruck 3 106kKraftstofffilter entwässern
3 107YKraftstoffmangel 3 106DAutostopp (Stopp-Start-System)
3 107\Autostopp verhindert (Stopp-
Start-System) 3 1070Außenbeleuchtung 3 1079Abblendlicht 3 107CFernlicht 3 107íFernlichtassistent 3 107>Nebelleuchten 3 107

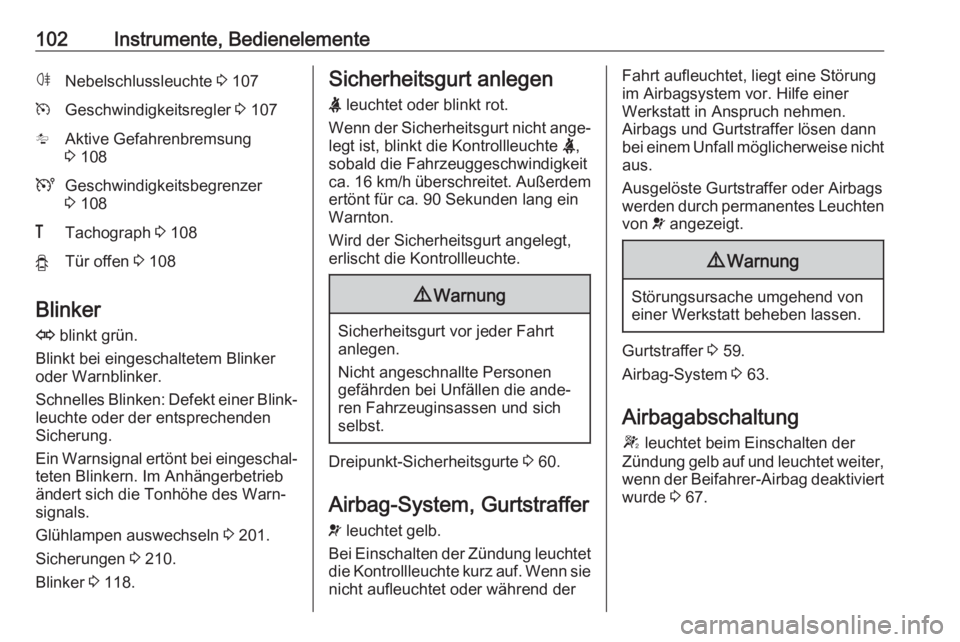

102Instrumente, BedienelementeøNebelschlussleuchte 3 107mGeschwindigkeitsregler 3 107lAktive Gefahrenbremsung
3 108UGeschwindigkeitsbegrenzer
3 108&Tachograph 3 108yTür offen 3 108
Blinker
O blinkt grün.
Blinkt bei eingeschaltetem Blinker
oder Warnblinker.
Schnelles Blinken: Defekt einer Blink‐ leuchte oder der entsprechenden
Sicherung.
Ein Warnsignal ertönt bei eingeschal‐
teten Blinkern. Im Anhängerbetrieb
ändert sich die Tonhöhe des Warn‐
signals.
Glühlampen auswechseln 3 201.
Sicherungen 3 210.
Blinker 3 118.
Sicherheitsgurt anlegen
X leuchtet oder blinkt rot.
Wenn der Sicherheitsgurt nicht ange‐ legt ist, blinkt die Kontrollleuchte X,
sobald die Fahrzeuggeschwindigkeit
ca. 16 km/h überschreitet. Außerdem
ertönt für ca. 90 Sekunden lang ein
Warnton.
Wird der Sicherheitsgurt angelegt,
erlischt die Kontrollleuchte.9 Warnung
Sicherheitsgurt vor jeder Fahrt
anlegen.
Nicht angeschnallte Personen
gefährden bei Unfällen die ande‐ ren Fahrzeuginsassen und sich
selbst.
Dreipunkt-Sicherheitsgurte 3 60.
Airbag-System, Gurtstraffer v leuchtet gelb.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte kurz auf. Wenn sie nicht aufleuchtet oder während der
Fahrt aufleuchtet, liegt eine Störung
im Airbagsystem vor. Hilfe einer
Werkstatt in Anspruch nehmen.
Airbags und Gurtstraffer lösen dann
bei einem Unfall möglicherweise nicht
aus.
Ausgelöste Gurtstraffer oder Airbags
werden durch permanentes Leuchten
von v angezeigt.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer 3 59.
Airbag-System 3 63.
Airbagabschaltung W leuchtet beim Einschalten der
Zündung gelb auf und leuchtet weiter, wenn der Beifahrer-Airbag deaktiviert
wurde 3 67.
