Wskaźniki i przyrządy103System ostrzegania o
opuszczeniu pasa ruchu
Lampka ) świeci w kolorze zielonym
lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
System ostrzegania o opuszczeniu
pasa ruchu 3 189.
Układ stabilizacji toru jazdy wyłączony
Lampka n świeci w kolorze żółtym.
Układ wyłączony.Elektroniczny układ
stabilizacji toru jazdy i kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Układ stabilizacji toru jazdy 3 171.
Układ kontroli trakcji 3 170.
Układ kontroli trakcji wyłączony
Lampka k świeci w kolorze żółtym.
Układ wyłączony.Podgrzewanie wstępne silnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska.
AdBlue
Lampka ù miga w kolorze żółtym.
Niski poziom AdBlue. Niezwłocznie
wlej AdBlue, aby zapobiec
aktywowaniu blokady rozruchu
silnika.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.

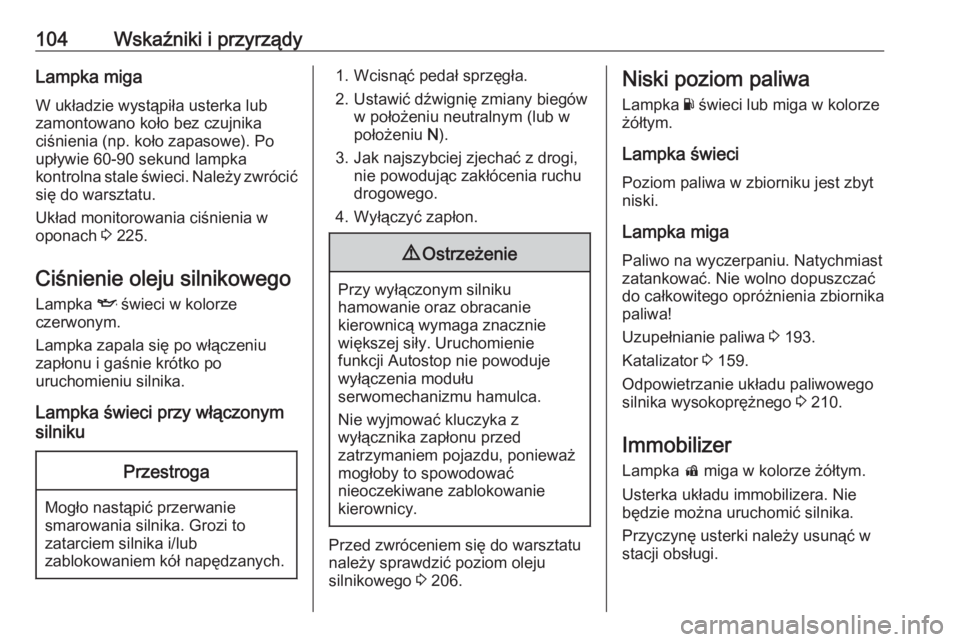

104Wskaźniki i przyrządyLampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 225.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 206.
Niski poziom paliwa
Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt niski.
Lampka miga
Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 193.
Katalizator 3 159.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 210.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Przyczynę usterki należy usunąć w
stacji obsługi.

Wskaźniki i przyrządy105Światła zewnętrzneLampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 128.
Światła drogowe Lampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 130 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi, patrz system
adaptacyjnego oświetlenia drogi
3 133.
Funkcja doświetlania światłami drogowymi
Lampka f świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi
3 133.System adaptacyjnego
oświetlenia drogi
Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci System adaptacyjnego oświetlenia
drogi wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
System adaptacyjnego oświetlenia
drogi 3 133.
Lampka miga
Układ jest ustawiony na symetryczne światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez ok.
4 sekundy, przypominając kierowcy, że światła zostały przystosowane do
jazdy za granicą 3 131.
Automatyczne sterowanie światłami 3 129.Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 136.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 136.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.
Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony.

106Wskaźniki i przyrządyAutomatyczna kontrola prędkości
3 173.
Wykryto pojazd z przodu Lampka A świeci na zielono lub
żółto.
Lampka świeci w kolorze
zielonym
Wykryto pojazd z przodu poruszający
się po tym samym pasie.
Lampka świeci w kolorze żółtym
Odległość od pojazdu
poprzedzającego nadmiernie się
zmniejszyła lub pojazd zbyt szybko
zbliża się do innego pojazdu.
Ostrzeżenie o zderzeniu czołowym
3 177.
Ograniczenie prędkości jazdy
Lampka L świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.Lampka świeci w kolorze
zielonym
Ograniczenie prędkości jazdy jest
aktywne. Ustawiona prędkość
wyświetla się obok symbolu L.
Ogranicznik prędkości 3 175.
System rozpoznawania znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.
System wykrywania znaków
drogowych 3 185.
Sygnalizator otwartych
drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.Wyświetlacze
Wyświetlacz informacyjny kierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w zestawie wskaźników.
W zależności od wersji pojazdu i
zestawu wskaźników, wyświetlacz
informacyjny kierowcy jest dostępny
w wersji Midlevel lub Uplevel.
Wyświetlacz informacyjny kierowcy
pokazuje w zależności od
wyposażenia:
● licznik przebiegu całkowitego i dziennego
● informacje o pojeździe
● informacje o podróży / paliwie
● informacje dotyczące ekonomiki jazdy
● komunikaty pojazdu i komunikaty
ostrzegawcze
● ustawienia pojazdu

Wskaźniki i przyrządy107Wyświetlacz w wersji Midlevel
Dostępne są następujące menu
główne:
● Informacje o przebiegu / zużyciu paliwa, wyświetlane przez ;,
patrz opis poniżej.
● Informacje o pojeździe, wyświetlane przez ?, patrz
opis poniżej.
● Informacje dotyczące ekonomiki jazdy, wyświetlane przez @,
patrz opis poniżej.
Niektóre wyświetlane funkcje różnią
się w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.
Wyświetlacz w wersji Uplevel
Dostępne są następujące menu
główne:
● Informacje o przebiegu / zużyciu paliwa, wyświetlane przez
Informacje Q , patrz opis poniżej.
● Informacje o pojeździe, wyświetlane przez Opcje L,
patrz opis poniżej.
Niektóre wyświetlane funkcje różnią się w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu głównymi lub w celu przejścia z podmenu do menu
nadrzędnego, naciskać MENU.
Obrócić pokrętło regulacyjne, aby
wybrać podmenu menu głównego lub
ustawić wartość numeryczną.

108Wskaźniki i przyrządyNacisnąć SET/CLR, aby wybrać i
zatwierdzić funkcję.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się
komunikaty pojazdu i komunikaty
serwisowe. Potwierdzić komunikaty
przez naciśnięcie SET/CLR.
Komunikaty pokazywane na
wyświetlaczu 3 114.
Menu informacji o przebiegu /
zużyciu paliwa, ; lub
Informacje Q
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
informacyjnego. Niektóre z nich mogą być niedostępne w danym pojeździe.
W niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.
Wybrać stronę, obracając pokrętło: ● Licznik przebiegu dziennego 1/2 lub A/B
● Średnie zużycie paliwa
● Średnia prędkość jazdy
● Cyfrowe wskazanie prędkości
● Zasięg● Chwilowe zużycie paliwa
● Pozostały okres przydatności oleju
● Ciśnienie w oponach
● System wykrywania znaków drogowych
● Odległość od poprzedzającego pojazdu
● Stoper
● Poziom AdBlue
Na wyświetlaczu Midlevel strony
Pozostały okres przydatności oleju,
Ciśnienie w oponach, System
rozpoznawania znaków drogowych i
Sygnalizacja odległości od
poprzedzającego pojazdu
wyświetlają się w Menu informacji o
pojeździe, wybrać ?.
Licznik przebiegu dziennego 1/2 lub
A/B
Licznik przebiegu dziennego
wyświetla bieżący przebieg (od czasu
ostatniego zerowania).
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.Aby wyzerować wskazanie wcisnąć i
przytrzymać przez kilka sekund
SET/CLR .
Informacje wyświetlane na stronach
licznika przebiegu dziennego 1/A i 2/
B można wyzerować oddzielnie, gdy
aktywna jest dana strona.
Średnie zużycie paliwa
Wyświetlanie średniego zużycia
paliwa. Pomiar można w każdej chwili rozpocząć od nowa od standardowej
wartości.
Aby wyzerować wskazanie wcisnąć i
przytrzymać przez kilka sekund
SET/CLR .
Średnia prędkość jazdy
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować wskazanie wcisnąć i
przytrzymać przez kilka sekund
SET/CLR .
Cyfrowe wskazanie prędkości
Cyfrowe wyświetlanie prędkości
chwilowej.

Wskaźniki i przyrządy109Zasięg
Zasięg obliczany jest na podstawie
aktualnego poziomu paliwa w
zbiorniku oraz chwilowego zużycia
paliwa. Na wyświetlaczu pokazywane
są wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy w zbiorniku jest niski poziom
paliwa, na wyświetlaczu pojawia się
komunikat i zapala się lampka
kontrolna Y na wskaźniku poziomu
paliwa.
Gdy konieczne jest niezwłoczne
uzupełnienie paliwa w zbiorniku,
pokaże się komunikat ostrzegawczy,
który pozostanie na wyświetlaczu.
Dodatkowo miga lampka kontrolna Y
na wskaźniku poziomu paliwa 3 104.
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.Pozostała żywotność oleju
Wskazuje szacunkowy czas
przydatności oleju. Liczba podana w
procentach oznacza pozostały okres
żywotności oleju 3 95.
Ciśnienie / opony
Umożliwia sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy
3 225.
System wykrywania znaków
drogowych
Wyświetla wykryte znaki drogowe na
bieżącym odcinku trasy 3 185.
Odległ. od pojazdu z przodu
Wyświetlanie odległości w
sekundach od poprzedzającego
poruszającego się pojazdu 3 180.
Stoper
Aby uruchomić lub zatrzymać timer,
postępować zgodnie z instrukcjami
pokazywanymi na wyświetlaczu. Aby
wyzerować, nacisnąć SET/CLR.AdBlue
Wskazuje szacunkowy poziom
AdBlue. Liczba podana w procentach oznacza pozostałą ilość AdBlue.
Dodatkowo wyświetlane jest
wskazanie informujące, czy poziom
jest wystarczający, czy niski.
Menu informacji dotyczących
ekonomiki jazdy, @
● Główne odbiorniki
● Trend zużycia paliwa
● Indeks Eco
Na wyświetlaczu Uplevel strony
Główne odbiorniki, Trend zużycia
paliwa i Indeks Eco wyświetlają się w
Menu informacji o podróży/paliwie, wybrać Informacje .
Główne zużycie
Wyświetla w porządku malejącym
listę aktualnie włączonych urządzeń
zwiększających komfort użytkownika, które generują największe zużycie
paliwa. Wskazywana jest potencjalna
oszczędność paliwa.

110Wskaźniki i przyrządyW pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej szyby w celu zwiększenia obciążenia
silnika. W takim przypadku
ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe zużycie
paliwa, mimo że nie zostało włączone
przez kierowcę.
Tend. ekonom.
Wyświetla trend średniego zużycia na
odcinku ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Indeks zużycia paliwa
Bieżące zużycie paliwa jest
wyświetlane na wskaźniku zużycia
paliwa. Aby prowadzić pojazd w
sposób ekonomiczny, należy tak
dostosowywać styl jazdy, aby
zapełnione segmenty mieściły się w
obrębie strefy Eco. Im więcej
zapełnionych segmentów, tym
wyższe zużycie paliwa.
Średnie zużycie paliwa wyświetlane jest jednocześnie w postaci liczbowej.
Menu informacji o
pojeździe, ? lub Opcje L
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
opcji. Niektóre z nich mogą być
niedostępne w danym pojeździe. W
niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.Obrócić pokrętło regulacyjne, aby
wybrać stronę, i postępować zgodnie
z instrukcjami podanymi w podmenu:
● Jednostki
● Strony informacyjne
● Ostrzeżenie o nadmiernej prędkości
● Obciążenie opon
Jednostki
Przy wyświetlonej stronie jednostek
nacisnąć SET/CLR . Wybrać jednostki
anglosaskie lub metryczne,
obracając pokrętło regulacyjne.
Potwierdzić przez naciśnięcie
SET/CLR .
Strony informacyjne
Przy wyświetlonych stronach
informacyjnych nacisnąć SET/CLR.
Wyświetla się lista wszystkich pozycji w menu informacyjnym. Wybrać
funkcje, które mają być wyświetlane na stronie informacyjnej, obracając
pokrętło regulacyjne, i potwierdzić
przez naciśnięcie SET/CLR.
Wybrane strony są zaznaczone
symbolem 9 w polu wyboru. Pola
