228Conducerea şi utilizarea autovehicululuide parcare disponibil în cursul
manevrelor de parcare. Sistemul
poate detecta o intrare, o poartă, o
curte sau chiar o intersecţie ca fiind un loc de parcare. După ce aţi
selectat treapta marşarier, sistemul
va iniţia manevra de parcare.
Verificaţi disponibilitatea locului de
parcare sugerat.
Bordurile joase şi suprafeţele
accidentate, de ex. şantierele, nu
sunt detectate de sistem. Şoferul îşi
asumă responsabilitatea.
Notă
Autovehiculele noi necesită o
calibrare în timpul primei utilizări.
Pentru o ghidare optimă la parcare,
se impune parcurgerea unei distanţe
de cel puţin 10 km cu multe curbe.
Sistemul este calibrat la roţile
prevăzute din fabrică. Performanţele de parcare sunt modificate prin
folosirea altor anvelope sau a roţilor
de alte dimensiuni.Sistemul de avertizare
unghi mort lateral
Sistemul de avertizare punct mort
lateral detectează şi raportează
obiecte pe oricare parte a
autovehiculului, încadrându-se într-o
zonă de "unghi mort". Sistemul
afişează o alertă vizuală în fiecare
oglindă laterală retrovizoare, la
detectarea obiectelor care ar putea
să nu fie vizibile în oglinzile
retrovizoare interioare şi exterioare.
Sistemul de avertizare unghi mort
lateral utilizează unii dintre senzorii
sistemului avansat de asistenţă la
parcare, amplasaţi în bara de
protecţie din faţă şi din spate, pe
ambele părţi ale autovehiculului.9 Avertisment
Avertizarea pentru unghiul mort
lateral nu înlocuieşte vederea
şoferului.
Sistemul nu detectează:
● Autovehicule aflate în afara zonelor unghiului mort lateral
care se pot apropia rapid
● Pietonii, bicicliştii sau animalele
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna toate oglinzile, priviţi peste umăr şi folosiţi semnalizarea direcţiei.
La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru
a indica funcţionarea sistemului.

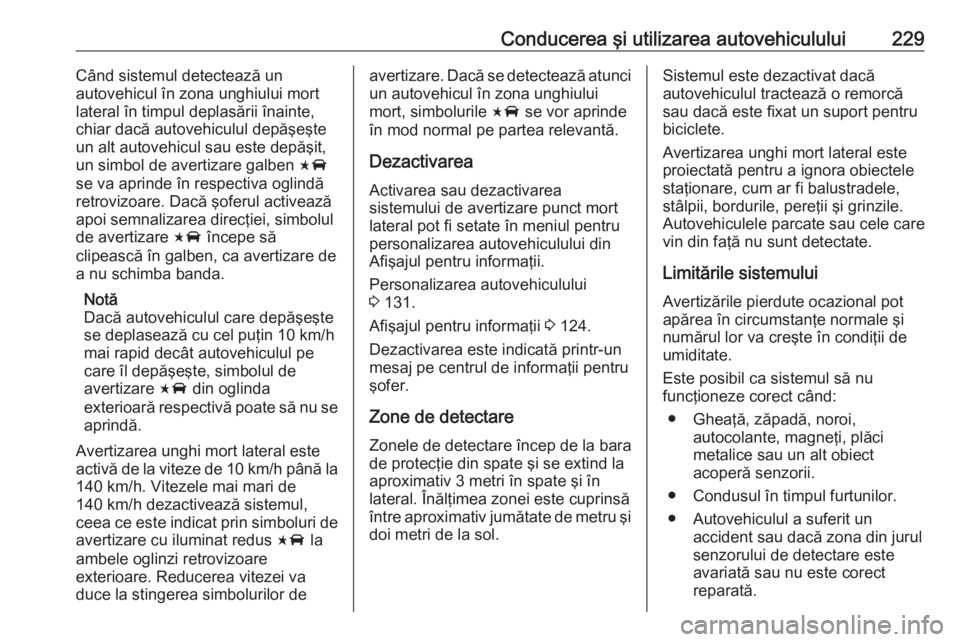

Conducerea şi utilizarea autovehiculului229Când sistemul detectează un
autovehicul în zona unghiului mort
lateral în timpul deplasării înainte,
chiar dacă autovehiculul depăşeşte
un alt autovehicul sau este depăşit,
un simbol de avertizare galben F
se va aprinde în respectiva oglindă
retrovizoare. Dacă şoferul activează
apoi semnalizarea direcţiei, simbolul
de avertizare F începe să
clipească în galben, ca avertizare de a nu schimba banda.
Notă
Dacă autovehiculul care depăşeşte
se deplasează cu cel puţin 10 km/h
mai rapid decât autovehiculul pe
care îl depăşeşte, simbolul de
avertizare F din oglinda
exterioară respectivă poate să nu se
aprindă.
Avertizarea unghi mort lateral este
activă de la viteze de 10 km/h până la 140 km/h. Vitezele mai mari de
140 km/h dezactivează sistemul,
ceea ce este indicat prin simboluri de
avertizare cu iluminat redus F la
ambele oglinzi retrovizoare
exterioare. Reducerea vitezei va
duce la stingerea simbolurilor deavertizare. Dacă se detectează atunci
un autovehicul în zona unghiului
mort, simbolurile F se vor aprinde
în mod normal pe partea relevantă.
Dezactivarea
Activarea sau dezactivarea
sistemului de avertizare punct mort
lateral pot fi setate în meniul pentru
personalizarea autovehiculului din
Afişajul pentru informaţii.
Personalizarea autovehiculului
3 131.
Afişajul pentru informaţii 3 124.
Dezactivarea este indicată printr-un mesaj pe centrul de informaţii pentru
şofer.
Zone de detectare Zonele de detectare încep de la bara
de protecţie din spate şi se extind la
aproximativ 3 metri în spate şi în
lateral. Înălţimea zonei este cuprinsă
între aproximativ jumătate de metru şi
doi metri de la sol.Sistemul este dezactivat dacă
autovehiculul tractează o remorcă
sau dacă este fixat un suport pentru
biciclete.
Avertizarea unghi mort lateral este
proiectată pentru a ignora obiectele
staţionare, cum ar fi balustradele, stâlpii, bordurile, pereţii şi grinzile.
Autovehiculele parcate sau cele care
vin din faţă nu sunt detectate.
Limitările sistemului Avertizările pierdute ocazional pot
apărea în circumstanţe normale şi
numărul lor va creşte în condiţii de
umiditate.
Este posibil ca sistemul să nu
funcţioneze corect când:
● Gheaţă, zăpadă, noroi, autocolante, magneţi, plăci
metalice sau un alt obiect
acoperă senzorii.
● Condusul în timpul furtunilor.
● Autovehiculul a suferit un accident sau dacă zona din jurul
senzorului de detectare este
avariată sau nu este corect
reparată.

230Conducerea şi utilizarea autovehiculului● Există modificări extreme aletemperaturilor.
● Autovehiculul tractează o remorcă.
În cazul unei defecţiuni a sistemului sau dacă sistemul nu funcţionează
datorită condiţiilor temporare,
simbolurile din oglinzi se vor aprinde
permanent, iar pe Centrul de
informaţii pentru şofer se afişează un
mesaj. Apelaţi la un atelier service
autorizat pentru asistenţă.
Avertizare de schimbare abenzii de rulare
Suplimentar faţă de sistemul de
avertizare unghi mort lateral 3 228,
avertizarea de schimbare a benzii de
rulare recunoaşte autovehiculele
care se apropie rapid din spate pe
benzi paralele, de lângă autovehiculul dumneavoastră.
Sistemul alertează vizual în fiecare
oglindă retrovizoare exterioară la
detectarea autovehiculelor care se
apropie rapid din spate.
Senzorii pentru distanţă radar sunt
amplasaţi în bara de protecţie spate.9 Avertisment
Avertizare de schimbare a benzii
de rulare nu înlocuieşte
vizibilitatea şoferului.
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna toate oglinzile, priviţi peste umăr şi folosiţi semnalizarea direcţiei.
Când sistemul detectează un
autovehicul care se apropie din spate
cu viteză considerabil mai mare,
simbolul galben de avertizare F se
va aprinde în respectiva oglindă
retrovizoare exterioară. Dacă şoferul
activează apoi semnalizarea direcţiei, simbolul de avertizare F începe să
clipească în galben, ca avertizare de
a nu schimba banda.
Avertizarea de schimbare a benzii de
rulare este activă la toate vitezele.
La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru a indica funcţionarea sistemului.

236Conducerea şi utilizarea autovehiculului
Banda traiectoriei autovehiculului
este prezentată în funcţie de unghiul de direcţie.
Simboluri de avertizare
Simbolurile de avertizare sunt
indicate ca triunghiuri 9 pe imagine,
care arată obstacolele detectate de
senzorii spate ai sistemului avansat
de asistenţă la parcare.
În plus, 9 apare în rândul de sus al
afişajului pentru informaţii împreună
cu o avertizare de verificare a zonelor înconjurătoare.
Dezactivarea
Camera este dezactivată la
depăşirea unei anumite viteze înainte
sau dacă viteza marşarier nu este
cuplată aproximativ 10 secunde.
Dezactivarea orientării şi a
simbolurilor de avertizare
Afişajul color pentru informaţii de 7":
Activarea sau dezactivarea
îndrumărilor vizuale şi a simbolurilor
de avertizare pot fi schimbate cu
ajutorul butoanelor tactile din zona inferioară a afişajului.
Afişajul color pentru informaţii de 8":
Activarea sau dezactivarea
îndrumărilor vizuale şi a simbolurilor
de avertizare pot fi schimbate din
meniul Setări din Afişajul pentru
informaţii. Selectaţi setarea
respectivă din Setări, I Camera
spate .
Afişajul pentru informaţii 3 124.
Personalizarea autovehiculului
3 131.
Limitările sistemului Camera video retrovizoare ar puteasă nu funcţioneze corect când:
● Împrejurimile sunt întunecate.
● Soarele sau lumina farurilor bat direct în lentilele camerei.
● La condusul pe timpul nopţii.
● Vremea limitează vizibilitatea, cum ar fi ceaţa, ploaia sau
zăpada.
● Lentilele camerei sunt blocate de
zăpadă, gheaţă, lapoviţă, noroi,
murdărie. Curăţaţi lentila, clătiţi-o
cu apă şi uscaţi-o cu o cârpă
moale.

Conducerea şi utilizarea autovehiculului237● Autovehiculul tractează oremorcă.
● Autovehiculul a suferit un accident la partea din spate.
● Există modificări extreme ale temperaturilor.
Mesajele de eroare sunt afişate cu
9 pe linia superioară a afişajului
pentru informaţii.
Alerta de trafic transversal spate
Suplimentar faţă de camera video
retrovizoare 3 235, alerta de trafic
transversal spate avertizează asupra
traficului transversal din stânga sau
dreapta la deplasarea în marşarier.
Când se recunoaşte existenţa
traficului transversal, iar camera
video retrovizoare este activată, pe
afişajul color pentru informaţii apare
un triunghi de avertizare cu o săgeată de direcţie K, arătând direcţia
traficului. În plus, se vor auzi
trei bipuri de la difuzorul de pe partea
respectivă.
Senzorii pentru distanţă radar sunt
amplasaţi în bara de protecţie spate.
9 Avertisment
Alerta de trafic transversal spate
nu înlocuieşte vizibilitatea
şoferului. Observaţi că obiectele
care sunt în afara senzorilor,
de ex. sub bara de protecţie sau
sub autovehicul, nu sunt afişate.
Pietonii, copiii sau animalele nu
sunt detectate.
Nu deplasaţi autovehiculul în
marşarier prin simpla privire la
afişajul cu informaţii şi verificaţi
spaţiul din spatele şi din jurul
autovehiculului înainte de
deplasarea în marşarier.
Activarea
Alerta de trafic transversal spate esteactivată automat împreună cu
camera video retrovizoare la cuplarea
marşarierului.
Zone de detectare
Senzorii sistemului acoperă o zonă
de aproximativ 20 de metri la 90º la
stânga sau la dreapta, în spatele
autovehiculului. Alerta de trafic
transversal spate este activă până la

Conducerea şi utilizarea autovehiculului239Semne de limitare şi de interzicere a
trecerii ● limită de viteză
● depăşire interzisă
● sfârşit de limită de viteză
● sfârşit de interzicere depăşireSemne rutiere
La începutul şi sfârşitul de:
● regiuni oraşe (specifice ţării)
● autostrăzilor
● Şosele principale
● străzi pe care se desfăşoară activităţi sportiveSemne suplimentare● sfaturi suplimentare pentru semnele rutiere
● restricţie de tractare a unei remorci
● constrângeri privind remorca
● avertizare drum umed
● avertizare gheaţă
● constrângeri în legătură cu timpul
● constrângeri în legătură cu distanţa
● săgeţi de direcţieSemnele de limitare a vitezei şi de
depăşire interzisă sunt afişate în
Centrul de informaţii pentru şofer
până la detectarea următorului semn
de limitare a vitezei sau la sfârşitul
limitării vitezei sau până la expirarea
semnificaţiei semnului.
Este posibilă indicarea pe afişaj a mai multor semne.
Un semn de exclamare într-un chenarindică faptul că a fost detectat un
semn de circulaţie suplimentar care
nu poate fi identificat clar de sistem.
Sistemul funcţionează fără pierderea
performanţelor până la viteza de
200 km/h, în funcţie de condiţiile de
iluminat. Noaptea, sistemul
funcţionează doar la viteze sub
160 km/h.
Indicaţia afişajului
Informaţii despre semnele de
circulaţie valabile în prezent se
găsesc la pagina desemnată a
sistemului de detectare a semnelor
de circulaţie din Centrul de informaţii
pentru şofer.
În plus, limita de viteză valabilă în
prezent este afişată permanent pe
linia inferioară a Centrului de
informaţii pentru şofer. În cazul
existenţei unei limite de viteză, se
afişează un simbol + în această zonă.

242Conducerea şi utilizarea autovehicululuiÎn unele cazuri, sistemul de detectare
a semnelor de circulaţie se goleşte
automat de către sistem.
Ştergerea semnelor de circulaţie Există diverse scenarii care conduc la
ştergerea semnelor de circulaţie
afişate în prezent. După ştergere,
„Semnul implicit” sau un semn din
datele hărţii de navigaţie este afişat
pe Centrul de informaţii pentru şofer.
Cauze ale ştergerii semnelor: ● A fost parcursă o distanţă predefinită sau a trecut timpul
(diferă pentru fiecare tip de
semn)
● Autovehiculul parcurge un viraj ● Dacă nu sunt disponibile date ale
hărţii pentru navigaţie, iar viteza
scade sub 52 km/h (detectarea
intrării în oraş)
● Dacă datele hărţii de navigaţie sunt disponibile şi a fost
detectată o intrare/ieşire în oraş
din cauza schimbării datelor hărţiiDetectarea semnelor de circulaţie
în legătură cu sistemul de
navigaţie
Dacă autovehiculul este prevăzut cu
un sistem de navigaţie, semnul afişat
în prezent poate proveni fie de la
detectarea unui semn optic, fie de la
datele de pe hartă.
Dacă semnul afişat în prezent provine de la datele de pe hartă, iar
informaţiile hărţii se schimbă, se va
afişa un semn nou. Acest lucru poate
duce la detectarea unui semn nou,
deşi este posibil să nu fi trecut pe
lângă niciun semn de pe şosea.
Limitările sistemului Este posibil ca sistemul de detectare
a semnelor de circulaţie să nu
funcţioneze corect când:
● Viteza autovehiculului este mai mare de 200 km/h.
● Deplasarea se face pe drumuri cu viraje sau în pantă.
● La condusul pe timpul nopţii.● Vremea limitează vizibilitatea, cum ar fi ceaţa, ploaia sau
zăpada.
● Senzorul din parbriz este blocat de zăpadă, gheaţă, zloată,
nămol, murdărie, deteriorarea
parbrizului sau este afectat de
elemente străine, de ex.
autocolante.
● Soarele străluceşte direct în lentila camerei.
● Semnele de circulaţie sunt acoperite complet sau parţial cupraf sau zăpadă sau sunt greu
lizibile.
● Semnele de circulaţie sunt instalate incorect sau deteriorate.
● Semnele de circulaţie nu respectă Convenţia de la Viena
privind semnele şi semnalizările
rutiere.
● Datele de pe harta sistemului de navigaţie sunt depăşite.

Conducerea şi utilizarea autovehiculului243Atenţie
Sistemul este destinat asistenţei
şoferului în distingerea semnelor
de circulaţie, în limitele unui
domeniu de viteză definit. Nu
ignoraţi semnele de circulaţie care nu sunt afişate de sistem.
Sistemul nu distinge decât
semnele convenţionale de
circulaţie care ar putea anunţa o
limită de viteză sau un sfârşit de
limită de viteză.
Prezenţa acestui sistem de
siguranţă nu trebuie să vă tenteze
să adoptaţi o manieră riscantă de
conducere.
Adaptaţi întotdeauna viteza de
deplasare la starea carosabilului.
Centrul de asistenţă pentru şofer
nu exonerează şoferul de deplina responsabilitate în conducerea
autovehiculului.
Sistemul de asistenţă la
menţinerea benzii
Sistemul de asistenţă la menţinerea
benzii vă ajută să evitaţi impacturile
din cauza ieşirii neintenţionate de pe
bandă. Camera frontală urmăreşte
marcajele benzilor de rulare între
care rulează autovehiculul. Dacă
autovehiculul se apropie de marcajul
benzii, volanul este răsucit uşor în
poziţia pentru a readuce
autovehiculul pe bandă. Rotiţi volanul în aceeaşi direcţie, dacă direcţia dată
de sistem nu este suficientă. Rotiţi
volanul uşor în direcţia opusă, dacă
intenţionaţi să treceţi pe o altă bandă de rulare.
La traversarea semnificativă a unui
marcaj al benzii, sistemul de asistenţă la menţinerea benzii activează o
avertizare vizuală şi acustică.
Se presupune ieşirea neintenţionată
de pe bandă
● fără a folosi semnalizarea direcţiei
● folosirea semnalizării direcţiei în direcţia opusă a ieşirii de pe
bandă● fără frânare
● fără accelerare
● fără direcţie activă.
Notă
Sistemul este oprit în timpul
detectării marcajelor ambigue ale
benzilor, de ex. în zonele de
construcţie.
Notă
Sistemul poate fi oprit, dacă
detectează benzi de circulaţie prea
înguste, prea late sau prea curbate.
Activarea
