2018.5 OPEL GRANDLAND X Uporabniški priročnik

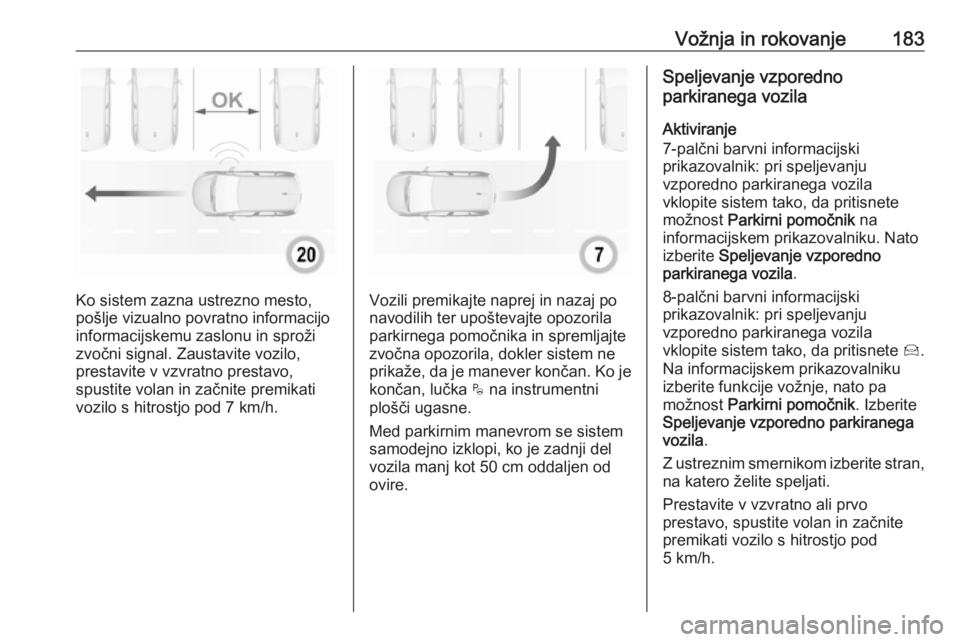

Vožnja in rokovanje183
Ko sistem zazna ustrezno mesto,
pošlje vizualno povratno informacijo
informacijskemu zaslonu in sproži
zvočni signal. Zaustavite vozilo,
prestavite v vzvratno prestavo,
spustite volan in začnite premikati
vozilo s hitrostjo pod 7 km/h.Vozili premikajte naprej in nazaj po
navodilih ter upoštevajte opozorila
parkirnega pomočnika in spremljajte
zvočna opozorila, dokler sistem ne
prikaže, da je manever končan. Ko je končan, lučka $ na instrumentni
plošči ugasne.
Med parkirnim manevrom se sistem
samodejno izklopi, ko je zadnji del
vozila manj kot 50 cm oddaljen od
ovire.
Speljevanje vzporedno
parkiranega vozila
Aktiviranje
7-palčni barvni informacijski
prikazovalnik: pri speljevanju
vzporedno parkiranega vozila
vklopite sistem tako, da pritisnete
možnost Parkirni pomočnik na
informacijskem prikazovalniku. Nato
izberite Speljevanje vzporedno
parkiranega vozila .
8-palčni barvni informacijski
prikazovalnik: pri speljevanju
vzporedno parkiranega vozila
vklopite sistem tako, da pritisnete Í.
Na informacijskem prikazovalniku
izberite funkcije vožnje, nato pa
možnost Parkirni pomočnik . Izberite
Speljevanje vzporedno parkiranega
vozila .
Z ustreznim smernikom izberite stran, na katero želite speljati.
Prestavite v vzvratno ali prvo
prestavo, spustite volan in začnite
premikati vozilo s hitrostjo pod
5 km/h.

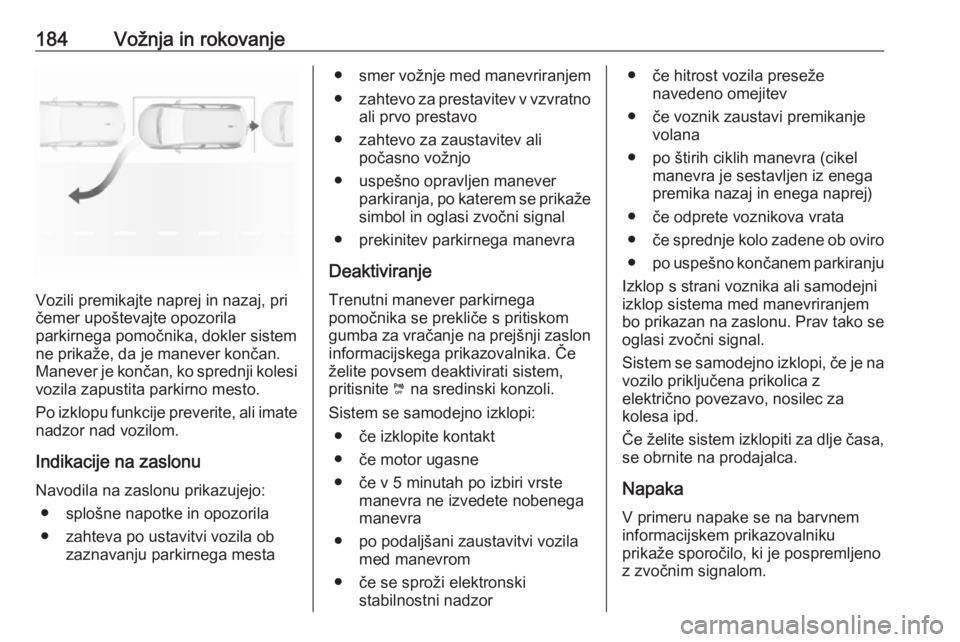

184Vožnja in rokovanje
Vozili premikajte naprej in nazaj, pri
čemer upoštevajte opozorila
parkirnega pomočnika, dokler sistem
ne prikaže, da je manever končan.
Manever je končan, ko sprednji kolesi
vozila zapustita parkirno mesto.
Po izklopu funkcije preverite, ali imate
nadzor nad vozilom.
Indikacije na zaslonu Navodila na zaslonu prikazujejo: ● splošne napotke in opozorila
● zahteva po ustavitvi vozila ob zaznavanju parkirnega mesta
●smer vožnje med manevriranjem
● zahtevo za prestavitev v vzvratno
ali prvo prestavo
● zahtevo za zaustavitev ali počasno vožnjo
● uspešno opravljen manever parkiranja, po katerem se prikaže
simbol in oglasi zvočni signal
● prekinitev parkirnega manevra
Deaktiviranje Trenutni manever parkirnega
pomočnika se prekliče s pritiskom
gumba za vračanje na prejšnji zaslon informacijskega prikazovalnika. Če
želite povsem deaktivirati sistem, pritisnite ¼ na sredinski konzoli.
Sistem se samodejno izklopi: ● če izklopite kontakt
● če motor ugasne
● če v 5 minutah po izbiri vrste manevra ne izvedete nobenega
manevra
● po podaljšani zaustavitvi vozila med manevrom
● če se sproži elektronski stabilnostni nadzor● če hitrost vozila preseženavedeno omejitev
● če voznik zaustavi premikanje volana
● po štirih ciklih manevra (cikel manevra je sestavljen iz enega
premika nazaj in enega naprej)
● če odprete voznikova vrata
● če sprednje kolo zadene ob oviro
● po uspešno končanem parkiranju
Izklop s strani voznika ali samodejni izklop sistema med manevriranjem
bo prikazan na zaslonu. Prav tako se
oglasi zvočni signal.
Sistem se samodejno izklopi, če je na vozilo priključena prikolica z
električno povezavo, nosilec za
kolesa ipd.
Če želite sistem izklopiti za dlje časa, se obrnite na prodajalca.
Napaka
V primeru napake se na barvnem informacijskem prikazovalniku
prikaže sporočilo, ki je pospremljeno
z zvočnim signalom.

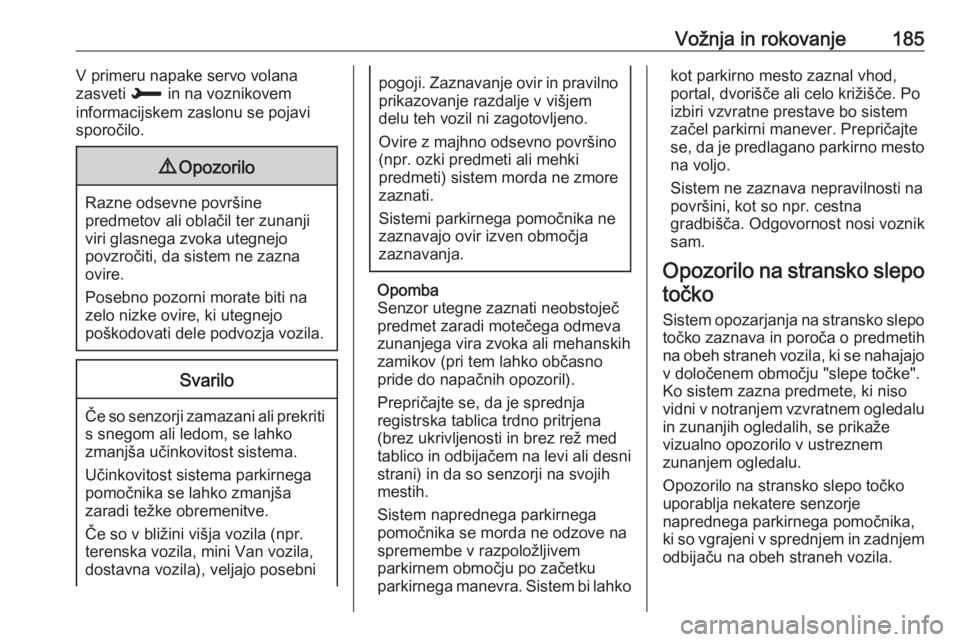

Vožnja in rokovanje185V primeru napake servo volana
zasveti H in na voznikovem
informacijskem zaslonu se pojavi
sporočilo.9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Posebno pozorni morate biti na
zelo nizke ovire, ki utegnejo
poškodovati dele podvozja vozila.
Svarilo
Če so senzorji zamazani ali prekriti s snegom ali ledom, se lahko
zmanjša učinkovitost sistema.
Učinkovitost sistema parkirnega
pomočnika se lahko zmanjša
zaradi težke obremenitve.
Če so v bližini višja vozila (npr.
terenska vozila, mini Van vozila,
dostavna vozila), veljajo posebni
pogoji. Zaznavanje ovir in pravilno
prikazovanje razdalje v višjem
delu teh vozil ni zagotovljeno.
Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Sistemi parkirnega pomočnika ne
zaznavajo ovir izven območja
zaznavanja.
Opomba
Senzor utegne zaznati neobstoječ predmet zaradi motečega odmevazunanjega vira zvoka ali mehanskih
zamikov (pri tem lahko občasno
pride do napačnih opozoril).
Prepričajte se, da je sprednja
registrska tablica trdno pritrjena
(brez ukrivljenosti in brez rež med
tablico in odbijačem na levi ali desni
strani) in da so senzorji na svojih
mestih.
Sistem naprednega parkirnega
pomočnika se morda ne odzove na
spremembe v razpoložljivem
parkirnem območju po začetku
parkirnega manevra. Sistem bi lahko
kot parkirno mesto zaznal vhod, portal, dvorišče ali celo križišče. Po
izbiri vzvratne prestave bo sistem
začel parkirni manever. Prepričajte
se, da je predlagano parkirno mesto
na voljo.
Sistem ne zaznava nepravilnosti na površini, kot so npr. cestna
gradbišča. Odgovornost nosi voznik
sam.
Opozorilo na stransko slepo točko
Sistem opozarjanja na stransko slepo
točko zaznava in poroča o predmetih
na obeh straneh vozila, ki se nahajajo
v določenem območju "slepe točke".
Ko sistem zazna predmete, ki niso
vidni v notranjem vzvratnem ogledalu in zunanjih ogledalih, se prikaže
vizualno opozorilo v ustreznem
zunanjem ogledalu.
Opozorilo na stransko slepo točko
uporablja nekatere senzorje
naprednega parkirnega pomočnika,
ki so vgrajeni v sprednjem in zadnjem
odbijaču na obeh straneh vozila.

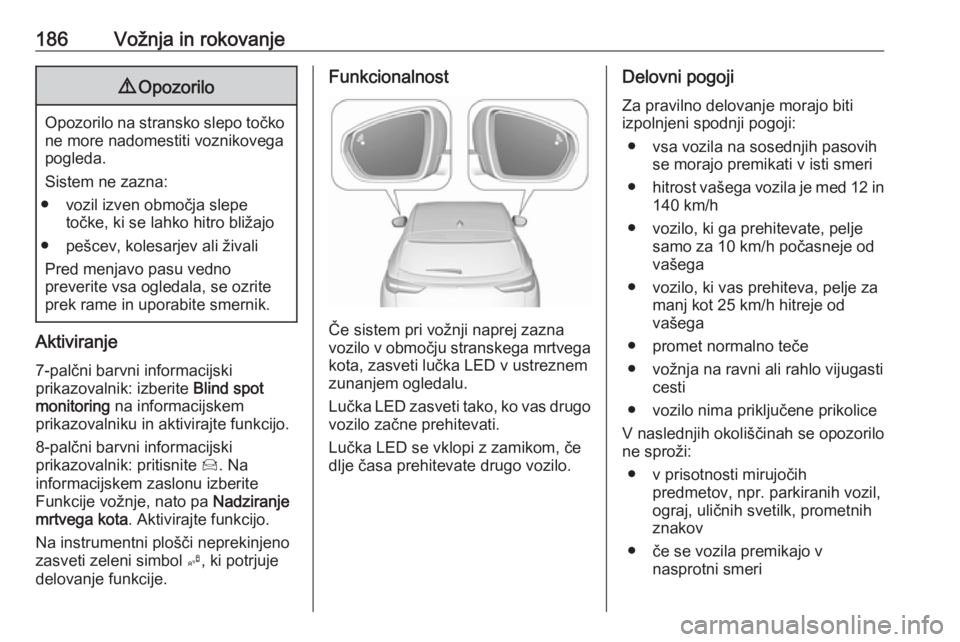

186Vožnja in rokovanje9Opozorilo
Opozorilo na stransko slepo točko
ne more nadomestiti voznikovega
pogleda.
Sistem ne zazna:
● vozil izven območja slepe točke, ki se lahko hitro bližajo
● pešcev, kolesarjev ali živali Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite
prek rame in uporabite smernik.
Aktiviranje
7-palčni barvni informacijski
prikazovalnik: izberite Blind spot
monitoring na informacijskem
prikazovalniku in aktivirajte funkcijo.
8-palčni barvni informacijski
prikazovalnik: pritisnite Í. Na
informacijskem zaslonu izberite
Funkcije vožnje, nato pa Nadziranje
mrtvega kota . Aktivirajte funkcijo.
Na instrumentni plošči neprekinjeno zasveti zeleni simbol B, ki potrjuje
delovanje funkcije.
Funkcionalnost
Če sistem pri vožnji naprej zazna
vozilo v območju stranskega mrtvega kota, zasveti lučka LED v ustreznem
zunanjem ogledalu.
Lučka LED zasveti tako, ko vas drugo
vozilo začne prehitevati.
Lučka LED se vklopi z zamikom, če
dlje časa prehitevate drugo vozilo.
Delovni pogoji
Za pravilno delovanje morajo biti izpolnjeni spodnji pogoji:
● vsa vozila na sosednjih pasovih se morajo premikati v isti smeri
● hitrost vašega vozila je med 12 in
140 km/h
● vozilo, ki ga prehitevate, pelje samo za 10 km/h počasneje od
vašega
● vozilo, ki vas prehiteva, pelje za manj kot 25 km/h hitreje od
vašega
● promet normalno teče
● vožnja na ravni ali rahlo vijugasti cesti
● vozilo nima priključene prikolice
V naslednjih okoliščinah se opozorilo
ne sproži:
● v prisotnosti mirujočih predmetov, npr. parkiranih vozil,
ograj, uličnih svetilk, prometnih
znakov
● če se vozila premikajo v nasprotni smeri

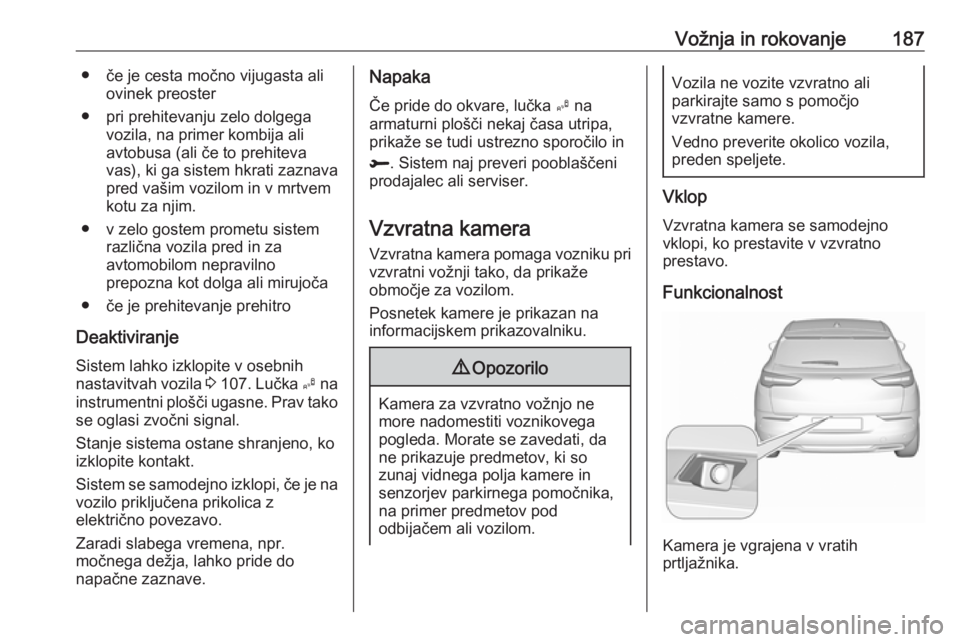

Vožnja in rokovanje187● če je cesta močno vijugasta aliovinek preoster
● pri prehitevanju zelo dolgega vozila, na primer kombija ali
avtobusa (ali če to prehiteva
vas), ki ga sistem hkrati zaznava
pred vašim vozilom in v mrtvem
kotu za njim.
● v zelo gostem prometu sistem različna vozila pred in za
avtomobilom nepravilno
prepozna kot dolga ali mirujoča
● če je prehitevanje prehitro
Deaktiviranje Sistem lahko izklopite v osebnih
nastavitvah vozila 3 107 . Lučka B na
instrumentni plošči ugasne. Prav tako se oglasi zvočni signal.
Stanje sistema ostane shranjeno, ko
izklopite kontakt.
Sistem se samodejno izklopi, če je na vozilo priključena prikolica z
električno povezavo.
Zaradi slabega vremena, npr.
močnega dežja, lahko pride do
napačne zaznave.Napaka
Če pride do okvare, lučka B na
armaturni plošči nekaj časa utripa,
prikaže se tudi ustrezno sporočilo in
R . Sistem naj preveri pooblaščeni
prodajalec ali serviser.
Vzvratna kamera Vzvratna kamera pomaga vozniku privzvratni vožnji tako, da prikaže
območje za vozilom.
Posnetek kamere je prikazan na
informacijskem prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev parkirnega pomočnika,
na primer predmetov pod
odbijačem ali vozilom.
Vozila ne vozite vzvratno ali
parkirajte samo s pomočjo
vzvratne kamere.
Vedno preverite okolico vozila,
preden speljete.
Vklop
Vzvratna kamera se samodejno vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
Kamera je vgrajena v vratih
prtljažnika.

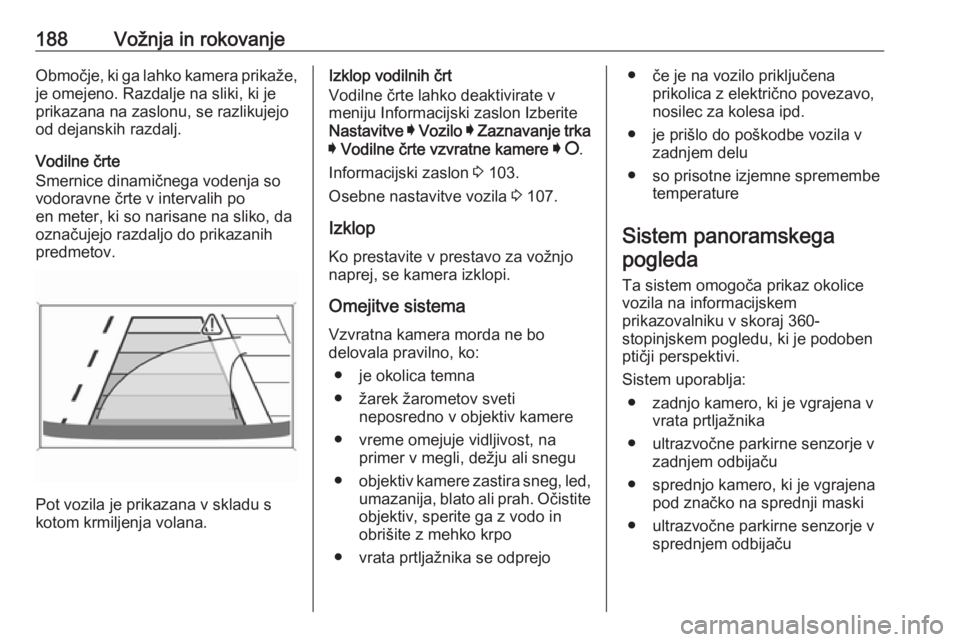

188Vožnja in rokovanjeObmočje, ki ga lahko kamera prikaže,
je omejeno. Razdalje na sliki, ki je
prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Vodilne črte
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
en meter, ki so narisane na sliko, da označujejo razdaljo do prikazanih
predmetov.
Pot vozila je prikazana v skladu s
kotom krmiljenja volana.
Izklop vodilnih črt
Vodilne črte lahko deaktivirate v
meniju Informacijski zaslon Izberite
Nastavitve I Vozilo I Zaznavanje trka
I Vodilne črte vzvratne kamere I § .
Informacijski zaslon 3 103.
Osebne nastavitve vozila 3 107.
Izklop Ko prestavite v prestavo za vožnjonaprej, se kamera izklopi.
Omejitve sistema
Vzvratna kamera morda ne bo
delovala pravilno, ko:
● je okolica temna
● žarek žarometov sveti neposredno v objektiv kamere
● vreme omejuje vidljivost, na primer v megli, dežju ali snegu
● objektiv kamere zastira sneg, led,
umazanija, blato ali prah. Očistite
objektiv, sperite ga z vodo in obrišite z mehko krpo
● vrata prtljažnika se odprejo● če je na vozilo priključena prikolica z električno povezavo,
nosilec za kolesa ipd.
● je prišlo do poškodbe vozila v zadnjem delu
● so prisotne izjemne spremembe temperature
Sistem panoramskega pogleda
Ta sistem omogoča prikaz okolice
vozila na informacijskem
prikazovalniku v skoraj 360-
stopinjskem pogledu, ki je podoben
ptičji perspektivi.
Sistem uporablja: ● zadnjo kamero, ki je vgrajena v vrata prtljažnika
● ultrazvočne parkirne senzorje v zadnjem odbijaču
● sprednjo kamero, ki je vgrajena pod značko na sprednji maski
● ultrazvočne parkirne senzorje v sprednjem odbijaču

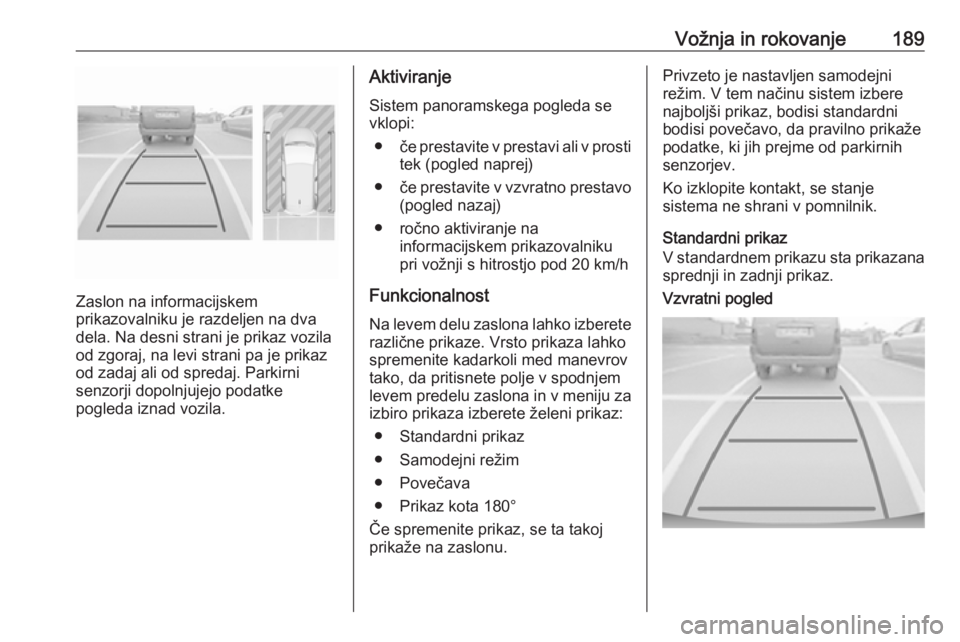

Vožnja in rokovanje189
Zaslon na informacijskem
prikazovalniku je razdeljen na dva
dela. Na desni strani je prikaz vozila
od zgoraj, na levi strani pa je prikaz od zadaj ali od spredaj. Parkirni
senzorji dopolnjujejo podatke
pogleda iznad vozila.
Aktiviranje
Sistem panoramskega pogleda se
vklopi:
● če prestavite v prestavi ali v prosti
tek (pogled naprej)
● če prestavite v vzvratno prestavo
(pogled nazaj)
● ročno aktiviranje na informacijskem prikazovalniku
pri vožnji s hitrostjo pod 20 km/h
Funkcionalnost Na levem delu zaslona lahko izberete
različne prikaze. Vrsto prikaza lahko
spremenite kadarkoli med manevrov
tako, da pritisnete polje v spodnjem
levem predelu zaslona in v meniju za izbiro prikaza izberete želeni prikaz:
● Standardni prikaz
● Samodejni režim
● Povečava
● Prikaz kota 180°
Če spremenite prikaz, se ta takoj
prikaže na zaslonu.Privzeto je nastavljen samodejni
režim. V tem načinu sistem izbere
najboljši prikaz, bodisi standardni
bodisi povečavo, da pravilno prikaže
podatke, ki jih prejme od parkirnih
senzorjev.
Ko izklopite kontakt, se stanje
sistema ne shrani v pomnilnik.
Standardni prikaz
V standardnem prikazu sta prikazana sprednji in zadnji prikaz.Vzvratni pogled

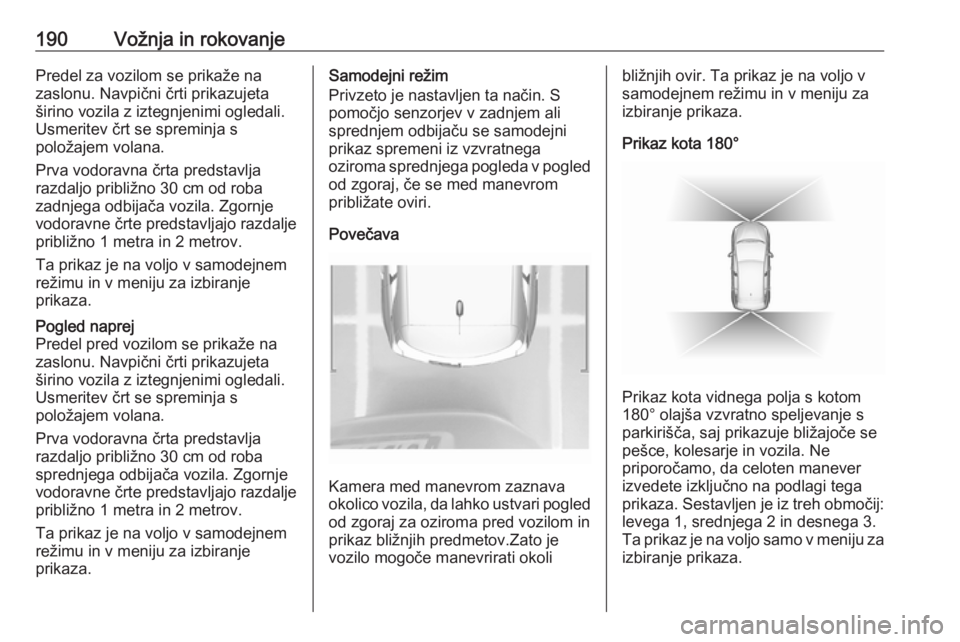

190Vožnja in rokovanjePredel za vozilom se prikaže na
zaslonu. Navpični črti prikazujeta
širino vozila z iztegnjenimi ogledali.
Usmeritev črt se spreminja s
položajem volana.
Prva vodoravna črta predstavlja
razdaljo približno 30 cm od roba
zadnjega odbijača vozila. Zgornje
vodoravne črte predstavljajo razdalje
približno 1 metra in 2 metrov.
Ta prikaz je na voljo v samodejnem
režimu in v meniju za izbiranje
prikaza.Pogled naprej
Predel pred vozilom se prikaže na
zaslonu. Navpični črti prikazujeta
širino vozila z iztegnjenimi ogledali.
Usmeritev črt se spreminja s
položajem volana.
Prva vodoravna črta predstavlja
razdaljo približno 30 cm od roba
sprednjega odbijača vozila. Zgornje
vodoravne črte predstavljajo razdalje
približno 1 metra in 2 metrov.
Ta prikaz je na voljo v samodejnem
režimu in v meniju za izbiranje
prikaza.Samodejni režim
Privzeto je nastavljen ta način. S
pomočjo senzorjev v zadnjem ali
sprednjem odbijaču se samodejni
prikaz spremeni iz vzvratnega
oziroma sprednjega pogleda v pogled
od zgoraj, če se med manevrom
približate oviri.
Povečava
Kamera med manevrom zaznava
okolico vozila, da lahko ustvari pogled od zgoraj za oziroma pred vozilom in
prikaz bližnjih predmetov.Zato je
vozilo mogoče manevrirati okoli
bližnjih ovir. Ta prikaz je na voljo v samodejnem režimu in v meniju za
izbiranje prikaza.
Prikaz kota 180°
Prikaz kota vidnega polja s kotom
180° olajša vzvratno speljevanje s
parkirišča, saj prikazuje bližajoče se
pešce, kolesarje in vozila. Ne
priporočamo, da celoten manever
izvedete izključno na podlagi tega
prikaza. Sestavljen je iz treh območij:
levega 1, srednjega 2 in desnega 3.
Ta prikaz je na voljo samo v meniju za
izbiranje prikaza.
