2018.5 OPEL CROSSLAND X Инструкция по эксплуатации (in Russian)

Уход за автомобилем231
2. Снимите фонарь, потянув егоназад.
3.Выкрутите три винта крепления
держателя ламп.
4. Версия без светодиодов
Извлеките лампу, потянув ее на
себя, и замените на новую.
Задний габаритный огонь/стоп-
сигнал ( 1)
Указатель поворота 2)
Версия со светодиодами
Заменить можно только лампы
указателей поворота.
Извлеките патрон лампы из
корпуса заднего фонаря, повер‐
нув его против часовой стрелки.
Вытяните лампу указателя
поворота из патрона.

232Уход за автомобилемЗаменить лампу.
Установка фонаря в сборе 1. Установите держатель ламп в фонарь и закрепите тремя
винтами.
2. Установите фонарь на кузов, как показано на иллюстрации, изакрепите двумя винтами.
Задние фонари в двери
багажного отделения
Снятие фонаря в сборе
1. Подденьте крышку на задней откидной двери багажного
отделения и снимите ее.
2. Открутите рукой пластмассо‐ вую гайку крепления.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.

Уход за автомобилем233
4. Нажмите на фиксатор, чтобыосвободить и снять держатель
ламп.
5. Версия без светодиодов
Извлечь лампу и заменить ее:
Задний фонарь ( 1)
Задний противотуманный фонарь (слева), фонарь
заднего хода (справа) ( 2)
Версия со светодиодами
Заменить можно только лампу
фонаря заднего хода.
Извлеките патрон лампы из
корпуса заднего фонаря, повер‐
нув его против часовой стрелки.
Потяните лампу, чтобы извлечь ее из патрона.
Заменить лампу.
Установка фонаря в сборе 1. Установите держатель ламп в фонарь.

234Уход за автомобилем
2. Установите фонарь на заднююдверь багажного отделения.
3. Закрепите фонарь с помощью пластмассовой гайки.
4. Установите крышку на заднюю дверь багажного отделения.
Повторители указателя
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.

Уход за автомобилем2354. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
Фонарь подсветки номерного знака светодиодный. Возможность
замены светодиодов не преду‐ смотрена. В случае выхода свето‐
диодов из строя необходимо обра‐
титься в сервисный центр для их
замены.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.Подсветка приборной
панели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
определить по сгоревшей плавкой
нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

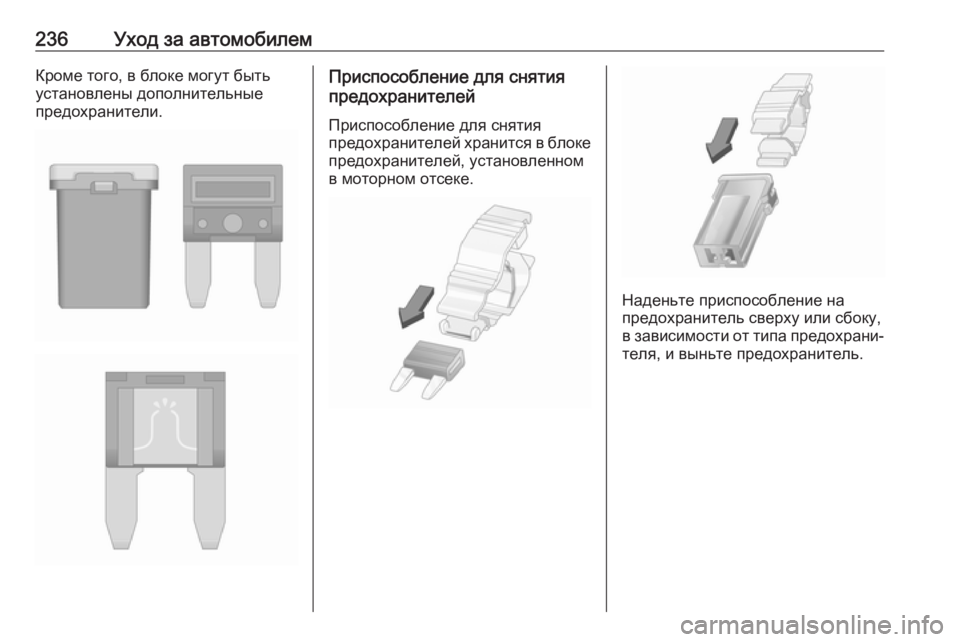

236Уход за автомобилемКроме того, в блоке могут быть
установлены дополнительные
предохранители.Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

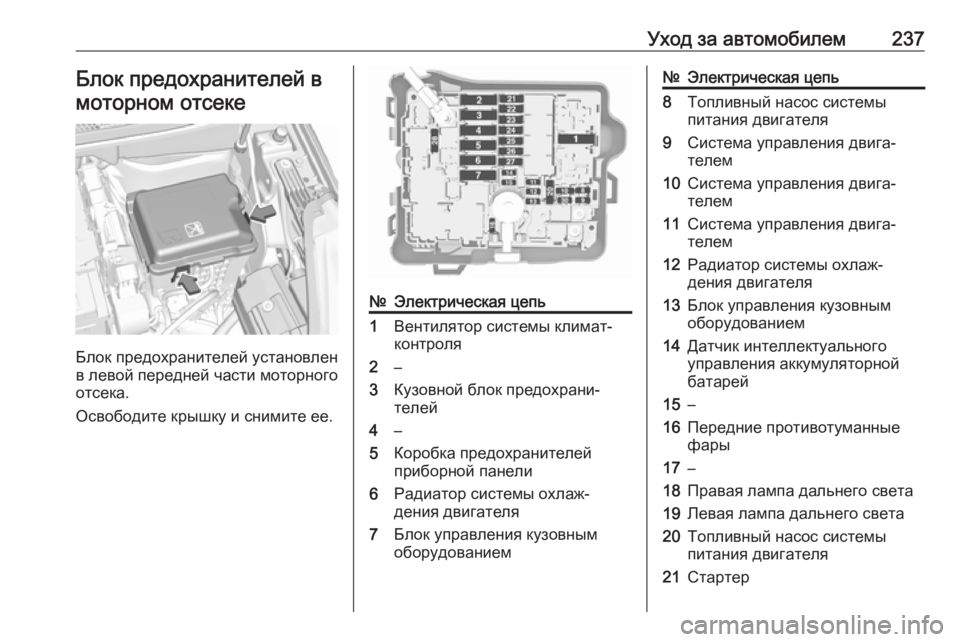

Уход за автомобилем237Блок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
№Электрическая цепь1Вентилятор системы климат-
контроля2–3Кузовной блок предохрани‐
телей4–5Коробка предохранителей
приборной панели6Радиатор системы охлаж‐
дения двигателя7Блок управления кузовным
оборудованием№Электрическая цепь8Топливный насос системы
питания двигателя9Система управления двига‐
телем10Система управления двига‐
телем11Система управления двига‐
телем12Радиатор системы охлаж‐
дения двигателя13Блок управления кузовным
оборудованием14Датчик интеллектуального
управления аккумуляторной
батарей15–16Передние противотуманные
фары17–18Правая лампа дальнего света19Левая лампа дальнего света20Топливный насос системы
питания двигателя21Стартер

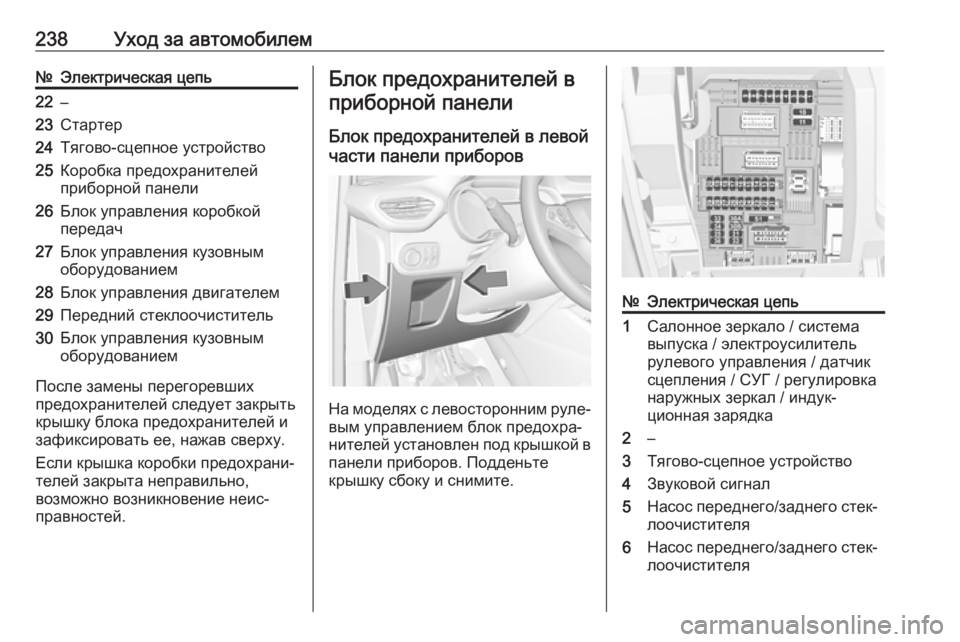

238Уход за автомобилем№Электрическая цепь22–23Стартер24Тягово-сцепное устройство25Коробка предохранителей
приборной панели26Блок управления коробкой
передач27Блок управления кузовным
оборудованием28Блок управления двигателем29Передний стеклоочиститель30Блок управления кузовным
оборудованием
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в
приборной панели
Блок предохранителей в левой
части панели приборов
На моделях с левосторонним руле‐
вым управлением блок предохра‐
нителей установлен под крышкой в панели приборов. Подденьте
крышку сбоку и снимите.
№Электрическая цепь1Салонное зеркало / система
выпуска / электроусилитель
рулевого управления / датчик
сцепления / СУГ / регулировка
наружных зеркал / индук‐
ционная зарядка2–3Тягово-сцепное устройство4Звуковой сигнал5Насос переднего/заднего стек‐ лоочистителя6Насос переднего/заднего стек‐
лоочистителя
