2018.5 OPEL CORSA E Instruktionsbok

Förvaring55FörvaringFörvaringsfack............................. 55
Handskfack ................................ 55
Mugghållare ............................... 55
Förvaring fram ........................... 56
Förvaringsutrymme under stol ...57
Cykelhållare ............................... 57
Bagageutrymme .......................... 65
Lastrum ..................................... 65
Insynsskydd bagageutrymme ....67
Lucka till förvaringsutrymme under bagageutrymmesgolv .....68
Lastsäkringsöglor ......................69
Varningstriangel ........................70
Första hjälpen-sats ....................70
Lasthållare ................................... 70
Lastningsinformation ...................71Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Dra i handtaget på handskfacket.
Det finns en mynthållare i handsk‐
facket.
Handskfacket har en adapter för
låsning av hjulbultarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

56Förvaring
Fickorna i dörrarna har plats för flas‐
kor.
Ytterligare flaskhållare finns i sidopa‐
nelerna bak.
Elastiskt band för mugghållare
Ett flyttbart gummiband finns i förvar‐
ingsutrymmet framför växelspaken.
Dra ut bandet för att fästa en mugg
eller ett askfat.
Förvaring fram
Förvaringsfack finns under belys‐
ningsströmställaren, i mittkonsolen
och i dörrarna.
Ytterligare förvaringsfack finns i sido‐ panelerna bredvid baksätet.

Förvaring57Förvaringsutrymme understol
Lyft facket i greppet och dra ut det.
Största belastning: 1,5 kg. Stäng
genom att trycka in tills lådan låser
fast.
Cykelhållare
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
för cyklar som är integrerad i bilens
golv. Transport av andra föremål är
inte tillåten.
Den maximala belastningen för cykel‐
hållaren är 40 kg. Maximal belastning per cykel är 20 kg.
Cykelns hjulbas får inte överstiga
1,2 m. Annars kan inte cykeln sättas
fast på ett säkert sätt.
När den bakre cykelhållaren inte
används kan den skjutas tillbaka in i
bilens golv.
På cyklarna får det inte finnas några
föremål som kan lossna under trans‐
porten.Se upp
Fäst inte cyklar med kolpedalaxlar i cykelhållaren. Cyklarna kan
skadas.
Observera!
Bilens bakljus inaktiveras om cykel‐
hållarens bakljus är installerade.
Utfällning
Öppna bakluckan.
9 Varning
Inga personer får vistas i inom det
bakre hållarsystemets utfällnings‐område, risk för personskador.

58Förvaring
Dra frigöringsspaken uppåt.
Systemet kopplas loss och åker
snabbt ut ur stötfångaren.
Dra ut det inbyggda transportsyste‐
met helt tills du hör att det griper in.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐ met utan att man drar i frigörings‐
spaken igen.9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Montera bakljusen
Ta först ut det bakre ( 1) och sedan det
främre ( 2) bakljuset ur förvaringsgro‐
parna.

Förvaring59Öppna lampstödet på baksidan av
baklampan helt tills det spärras.
Tryck spännspaken nedåt och tryck in
lampstödet i hållaren tills det spärras.
Utför detta för båda bakljusen.
Kontrollera att kablarnas och lampor‐
nas placering för att säkerställa att de
är korrekt monterade och säkert
placerade.
Lås det inbyggda
transportsystemet
Vrid först den vänstra spännspaken
( 1 ) och sedan den högra spännspa‐
ken ( 2) till stopp. Båda spänn‐
spakarna måste peka bakåt, annars
kan säker funktion inte garanteras.
Observera!
Stäng bakluckan.

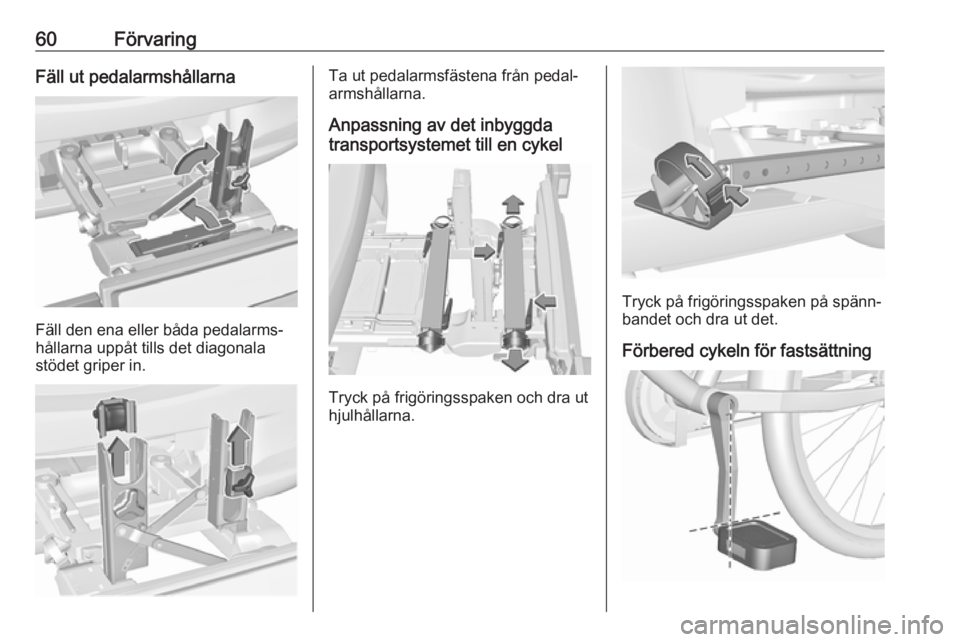

60FörvaringFäll ut pedalarmshållarna
Fäll den ena eller båda pedalarms‐
hållarna uppåt tills det diagonala
stödet griper in.
Ta ut pedalarmsfästena från pedal‐
armshållarna.
Anpassning av det inbyggda
transportsystemet till en cykel
Tryck på frigöringsspaken och dra ut
hjulhållarna.
Tryck på frigöringsspaken på spänn‐ bandet och dra ut det.
Förbered cykeln för fastsättning

Förvaring61Observera!
Den maximala bredden för pedal‐
axeln är 38,3 mm och det maximala
djupet är 14,4 mm.
Rotera den vänstra pedalen (utan
kedjekrans) lodrätt neråt. Pedalen på
den vänstra pedalarmen måste vara
vågrät.
Den främre cykeln måste vara place‐
rad med framhjulet åt vänster.
Den bakre cykeln måste vara place‐
rad med framhjulet åt höger.
Sätt fast cykeln på det inbyggda
transportsystemetAnpassa den justerbara pedalarms‐
enheten grovt efter hur mycket pedal‐
armen sticker ut med hjälp av vrid‐
handtaget på pedalarmshållaren.
Om cykeln har raka pedalarmar,
skruva ut pedalarmsenheten helt
(läge 5).
Om cykeln har böjda pedalarmar,
skruva in pedalarmsenheten helt
(läge 1).
Placera cykeln på hållaren bak. När
du gör detta måste pedalarmen
placeras i öppningen på pedalarms‐
hållaren på det sätt som visas på
bilden.
Se upp
Kontrollera att pedalen inte går
emot cykelhållarens yta. Om den
gör det kan vevpartiet skadas
under transporten.

62Förvaring
Sätt i pedalaxelhållaren uppifrån i
pedalaxelhylsans yttre spår och skjut
den neråt tills den åtminstone hamnar
under skåran.
Fäst pedalarmen genom att skruva åt
fästskruven på pedalarmsfästet.
Placera hjulhållarna så att cykeln står
tämligen vågrätt. Här måste
avståndet mellan pedalerna och
bakluckan vara minst 5 cm.
Båda cykeldäcken måste stå i hjul‐
hållarna.
Se upp
Säkerställ att hjulförsänkningarna
dras ut så långt som behövs för att placeras båda cykeldäcken i
försänkningarna. Annars är det
inte säkert att cykeln kan sättas
fast horisontellt. Detta kan leda till skador på cykelhjulen som orsa‐kas av varma avgaser.
Rikta in cykeln i bilens längsriktning:
Lossa pedalfästet något.
Placera cykeln lodrätt med hjälp av
vridhantaget på pedalarmshållaren.
Om de två cyklarna hindrar varandra
kan cyklarnas inbördes läge anpas‐
sas genom justering av hjulhållarna och vridhandtaget på pedalarms‐
hållaren tills cyklarna inte längre
kommer i beröring varandra. Säker‐
ställ att det blir tillräckligt fritt utrymme från bilen.
