2018.5 OPEL CORSA E Instruktionsbok

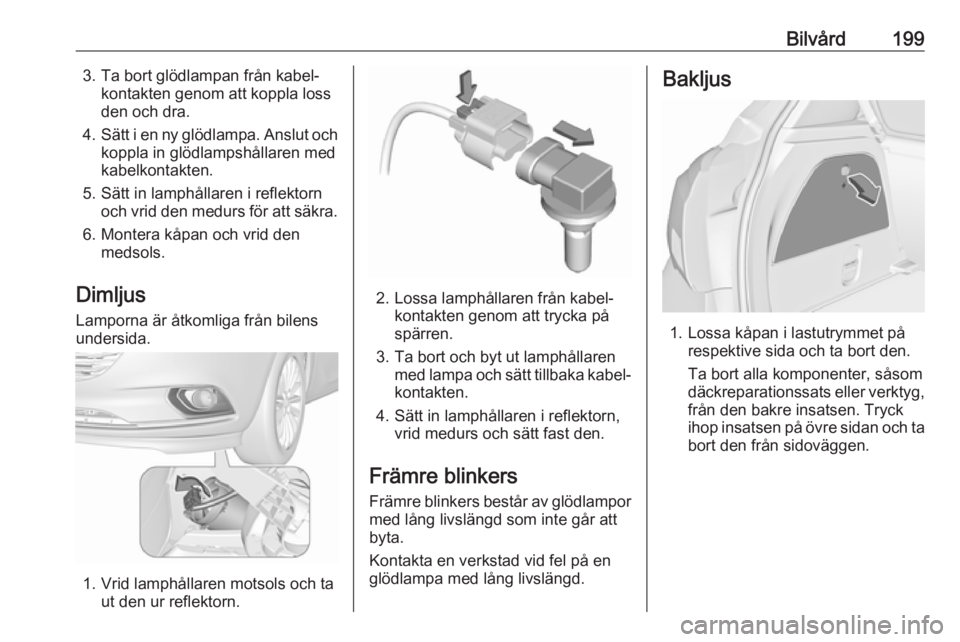

Bilvård1993. Ta bort glödlampan från kabel‐kontakten genom att koppla loss
den och dra.
4. Sätt i en ny glödlampa. Anslut och
koppla in glödlampshållaren med
kabelkontakten.
5. Sätt in lamphållaren i reflektorn och vrid den medurs för att säkra.
6. Montera kåpan och vrid den medsols.
Dimljus Lamporna är åtkomliga från bilens
undersida.
1. Vrid lamphållaren motsols och ta ut den ur reflektorn.
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast den.
Främre blinkers Främre blinkers består av glödlampor
med lång livslängd som inte går att
byta.
Kontakta en verkstad vid fel på en
glödlampa med lång livslängd.
Bakljus
1. Lossa kåpan i lastutrymmet på respektive sida och ta bort den.
Ta bort alla komponenter, såsom
däckreparationssats eller verktyg,
från den bakre insatsen. Tryck
ihop insatsen på övre sidan och ta bort den från sidoväggen.

200Bilvård
2.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Tryck på spärrarna och ta bortlamphållaren från ljusenheten.
5. Ta bort glödlampan genom att trycka in glödlampan något i utta‐
get och vrida den moturs:
Bakljus/bromsljus ( 1)
Blinker ( 2)
6. Sätt in lampan i lamphållaren och vrid medurs. Sätt in lamphållaren
i ljusenheten. Sätt dit ljusenheten
med hållstiften i uttagen på karos‐
sen och dra åt fästmuttrarna av
plast från insidan av last‐
utrymmet.
Stäng skyddet och fäst det.
Backljus / dimbakljus Backljuset sitter på höger ljusenhet i
bakluckan, och dimbakljuset sitter på
vänster ljusenhet i bakluckan.
Byte av lampor utförs på samma sätt
för båda lamporna.

Bilvård201
1. Ta bort skruven från bakluckan.
2. Flytta ljusenheten något mot utsi‐dan och dra sedan bort den från
bakluckan.
3. Ta bort glödlampshållaren genom
att vrida.
4. Ta bort glödlampan genom att trycka in något i uttaget och vrida
den moturs. Sätt i en ny glöd‐
lampa.
5. Sätt in lamphållaren i enheten och
vrid för att fästa den.
6. Sätt in ljusenheten i bakluckan och fäst med skruven.
Sidoblinkers Ta bort lamphöljet för att byta glöd‐
lampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.

202Bilvård
2.Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Högt mittmonterat bromsljus
Låt en verkstad byta lysdioderna.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i kabeln.
3. Ta bort lamphållaren ur lamphöl‐ jet genom att vrida moturs.

Bilvård2034. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt in lampan i stötfångaren och se till att den låses.
Kupébelysning Låt en verkstad byta lamporna: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● taklampa
● instrumentpanelbelysningElsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● till vänster framtill i motorrummet● i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i höger‐
styrda bilar, bakom handskfacket
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

204Bilvård
Stick på utdragningsverktyget
uppifrån på de olika utförandena av
säkringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

Bilvård205NrStrömkrets1Släpvagnskopplingsenhet,
cykelhållare2–3Batterisensor4Chassistyrenhet, bränslepump5ABS6Halvljus och varselljus vänster,
Xenon-helljus bländskydd
vänster och höger7–8Styrenhet MTA-växellåda, LPG-
styrenhet9Karosstyrenhet10Strålkastarnivåreglering11Bakre torkare12Bakruteuppvärmning13Halvljus och varselljus höger14Uppvärmbara ytterbackspeglar15–NrStrömkrets16Bromsservosats17Tändsignal/Vattenpump18Motorstyrenhet19Bränslepump20–21Motormagnetventiler, motorgi‐
vare22–23Tändspolar / insprutare24Spolarsystem25–26Motorgivare27Motorhantering28Motorstyrenhet29Motorstyrenhet30Motorstyrenhet31Helljus vänster, xenonhalvljus vänsterNrStrömkrets32Helljus höger, xenonhalvljus
höger33Motorstyrenhet34Tuta35Luftkonditioneringskompressor,
koppling36Dimljus fram

206BilvårdNr.Strömkrets1ABS-pump2Främre torkare3Fläkt4Sätesvärme5Kylfläkt6–7Växellåda8Kylfläkt9Kylfläkt10Kylfläkt11Startmotor
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen. Håll i handtaget, draoch vik ned strömställaren.
