Sitze, Rückhaltesysteme55IL:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ und „halbuni‐
versal“ (ISOFIX-/Top-Tether-Befestigungspunkte optional für den Beifahrersitz, jedoch nicht für Sportsitze erhält‐
lich). Das ISOFIX-Kindersicherheitssystem muss für den gegebenen Fahrzeugtyp zugelassen sein (siehe Fahr‐
zeugtypliste des Kindersicherheitssystems)IUF:Geeignet für vorwärtsgerichtete ISOFIX-Kindersicherheitssysteme der Kategorie „halbuniversal“, die für diese Gewichtsklasse zugelassen sind (ISOFIX-/Top-Tether-Befestigungspunkte optional für den Beifahrersitz, jedoch
nicht für Sportsitze erhältlich)X:Kein ISOFIX-Kindersicherheitssystem für diese Gewichtsklasse zugelassen1:Den Sitz so weit wie nötig nach vorne schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,
um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Den Sitz so weit wie nötig nach oben schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt an der Schlossseite fest sitzt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die entsprechende Sitzlehne in die hinterste Position 3 67 bringen und die entsprechende Kopfstütze je nach
Bedarf einstellen oder entfernen 3 355:ISOFIX-/Top-Tether-Befestigungspunkte optional für den Beifahrersitz (nicht für Sportsitze erhältlich)
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg

56StauraumStauraumAblagefächer................................ 56
Handschuhfach ......................... 56
Getränkehalter ........................... 56
Vorderes Ablagefach .................57
Ablagefach unter dem Sitz ........58
Heckträgersystem .....................58
Laderaum ..................................... 67
Laderaumabdeckung .................69
Bodenabdeckung ......................70
Verzurrösen ............................... 71
Warndreieck .............................. 72
Verbandstasche ........................72
Dachgepäckträger .......................73
Beladungshinweise ......................74Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzen.
Handschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Im Handschuhfach gibt es einen
Münzenhalter.
Im Handschuhfach ist ein Adapter für
die Felgenschlösser enthalten.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

Stauraum57
In den Türfächern können Flaschen
verstaut werden.
Zusätzliche Flaschenhalter befinden sich hinten in den Fächern in der
Seitenwand.
Flexibler Getränkehalterriemen
Im Ablagefach vor dem Wählhebel
befindet sich ein beweglicher Gummi‐
riemen. Den Riemen herausziehen,
um einen Becher oder Ascher zu
fixieren.
Vorderes Ablagefach
Ablagefächer befinden sich unter
dem Lichtschalter, in der Mittelkon‐
sole und in den Türen.
Zusätzliche Ablagefächer befinden
sich in den Seitenverkleidungen
hinter den Rücksitzen.

58StauraumAblagefach unter dem Sitz
An Griffmulde anheben und heraus‐
ziehen. Höchstlast: 1,5 kg. Zum
Schließen hineindrücken und einras‐
ten.
Heckträgersystem
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, Fahr‐
räder auf einem in den Fahrzeugbo‐
den integrierten herausziehbaren
Träger zu befestigen. Der Transport
anderer Gegenstände ist nicht zuläs‐
sig.
Die Höchstlast des Heckträgersys‐ tems beträgt 40 kg. Die Höchstlast
pro Fahrrad beträgt 20 kg.
Der Radabstand der Fahrräder darf
maximal 1,2 m betragen. Größere
Fahrräder können nicht sicher befes‐
tigt werden.
Bei Nichtgebrauch kann das Heckträ‐
gersystem in den Fahrzeugboden
zurückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Fahrräder mit Karbontretkurbeln
nicht an Fahrradträgern befesti‐
gen. Die Fahrräder könnten
beschädigt werden.
Hinweis
Die Rückleuchten des Fahrzeugs
werden deaktiviert, wenn die Rück‐
leuchten des Heckträgersystems
installiert sind.
Ausfahren
Hecktür öffnen.

Stauraum599Warnung
Im Ausziehbereich des Heckträ‐
gersystems darf sich niemand
aufhalten. Es besteht Verlet‐
zungsgefahr.
Entriegelungshebel nach oben
ziehen. Das System rastet aus und
fährt schnell aus dem Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben
des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.
9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das
System zurückschieben. Hilfe
einer Werkstatt in Anspruch
nehmen.
Rückleuchten montieren
Zuerst die hintere ( 1), dann die
vordere ( 2) Rückleuchte aus den
Ablagemulden entnehmen.

60Stauraum
Leuchtenhalter hinten an der Rück‐
leuchte vollständig ausklappen, bis er einrastet.
Spannhebel nach unten drücken und
Leuchtenhalter in die Halterung
drücken, bis er einrastet.
Vorgang für beide Rückleuchten
durchführen.
Position von Kabel und Leuchte
prüfen, um sicherzustellen, dass sie
korrekt montiert sind und fest sitzen.
Heckträgersystem arretieren
Zuerst den linken Spannhebel ( 1),
danach den rechten Spannhebel ( 2)
bis zum Anschlag schwenken. Beide
Spannhebel müssen nach hinten zeigen, weil sonst keine sichere
Funktion gewährleistet ist.
Hinweis
Die Hecktür schließen.

Stauraum61Tretkurbelaufnahmen
ausklappen
Eine oder beide Tretkurbelaufnah‐
men nach oben klappen, bis die
diagonale Stütze einrastet.
Die Tretkurbelfixierungen aus den
Tretkurbelaufnahmen nehmen.
Einstellen des
Heckträgersystems auf ein
Fahrrad
Entriegelungshebel drücken und
Radaufnahmen herausziehen.

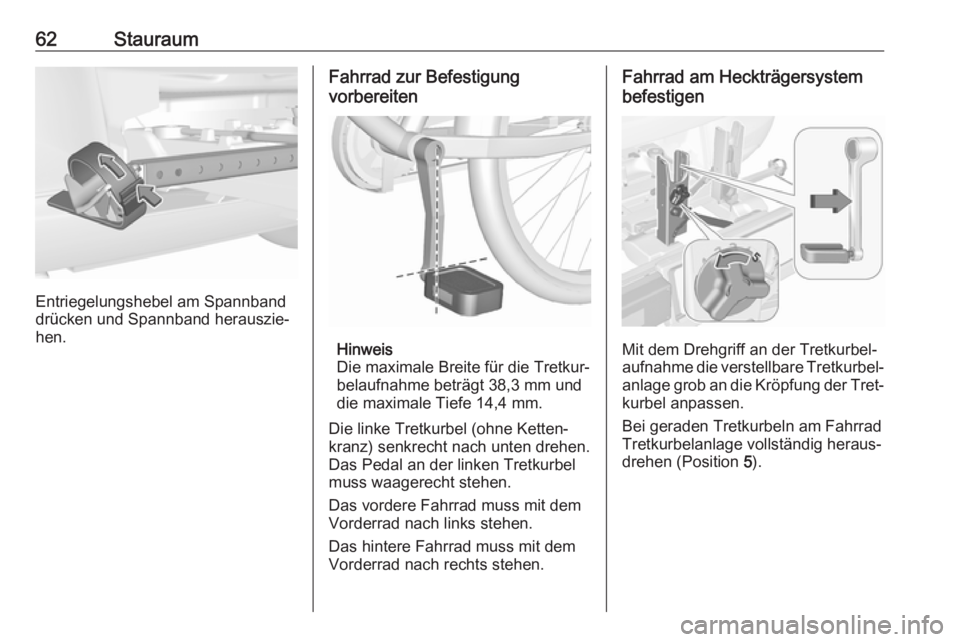

62Stauraum
Entriegelungshebel am Spannband
drücken und Spannband herauszie‐ hen.
Fahrrad zur Befestigung
vorbereiten
Hinweis
Die maximale Breite für die Tretkur‐
belaufnahme beträgt 38,3 mm und
die maximale Tiefe 14,4 mm.
Die linke Tretkurbel (ohne Ketten‐ kranz) senkrecht nach unten drehen.Das Pedal an der linken Tretkurbel
muss waagerecht stehen.
Das vordere Fahrrad muss mit dem
Vorderrad nach links stehen.
Das hintere Fahrrad muss mit dem
Vorderrad nach rechts stehen.
Fahrrad am Heckträgersystem
befestigen
Mit dem Drehgriff an der Tretkurbel‐
aufnahme die verstellbare Tretkurbel‐
anlage grob an die Kröpfung der Tret‐ kurbel anpassen.
Bei geraden Tretkurbeln am Fahrrad Tretkurbelanlage vollständig heraus‐ drehen (Position 5).
