2018.5 OPEL CORSA E Betriebsanleitung (in German)

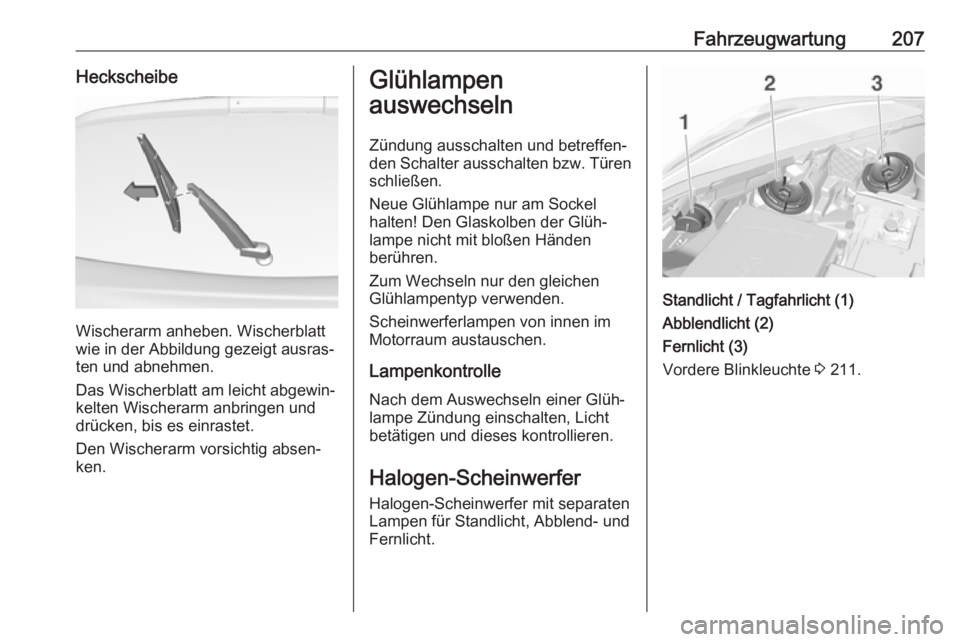

Fahrzeugwartung207Heckscheibe
Wischerarm anheben. Wischerblatt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Das Wischerblatt am leicht abgewin‐
kelten Wischerarm anbringen und drücken, bis es einrastet.
Den Wischerarm vorsichtig absen‐ ken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten! Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle
Nach dem Auswechseln einer Glüh‐ lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer
Halogen-Scheinwerfer mit separaten
Lampen für Standlicht, Abblend- und
Fernlicht.
Standlicht / Tagfahrlicht (1)
Abblendlicht (2)
Fernlicht (3)
Vordere Blinkleuchte 3 211.

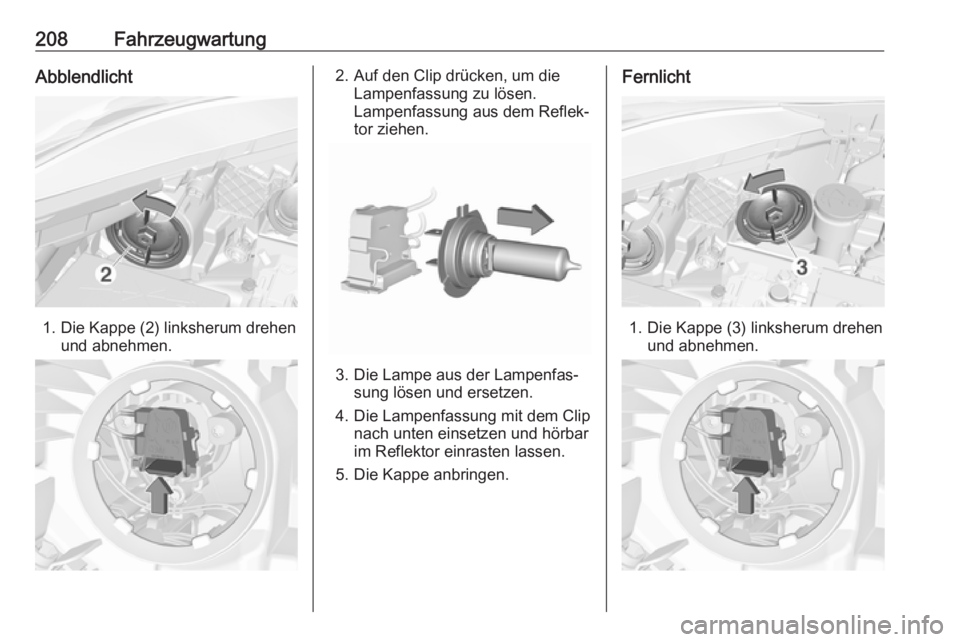

208FahrzeugwartungAbblendlicht
1. Die Kappe (2) linksherum drehenund abnehmen.
2. Auf den Clip drücken, um dieLampenfassung zu lösen.
Lampenfassung aus dem Reflek‐ tor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach unten einsetzen und hörbarim Reflektor einrasten lassen.
5. Die Kappe anbringen.
Fernlicht
1. Die Kappe (3) linksherum drehen und abnehmen.

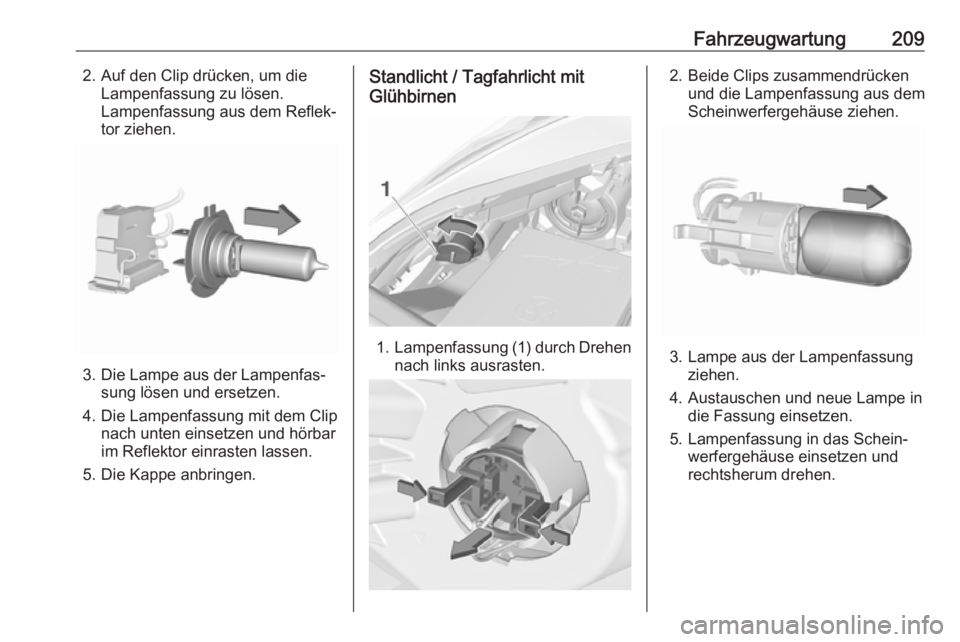

Fahrzeugwartung2092. Auf den Clip drücken, um dieLampenfassung zu lösen.
Lampenfassung aus dem Reflek‐ tor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach unten einsetzen und hörbarim Reflektor einrasten lassen.
5. Die Kappe anbringen.
Standlicht / Tagfahrlicht mit
Glühbirnen
1. Lampenfassung (1) durch Drehen
nach links ausrasten.
2. Beide Clips zusammendrücken und die Lampenfassung aus dem
Scheinwerfergehäuse ziehen.
3. Lampe aus der Lampenfassung ziehen.
4. Austauschen und neue Lampe in die Fassung einsetzen.
5. Lampenfassung in das Schein‐ werfergehäuse einsetzen und
rechtsherum drehen.

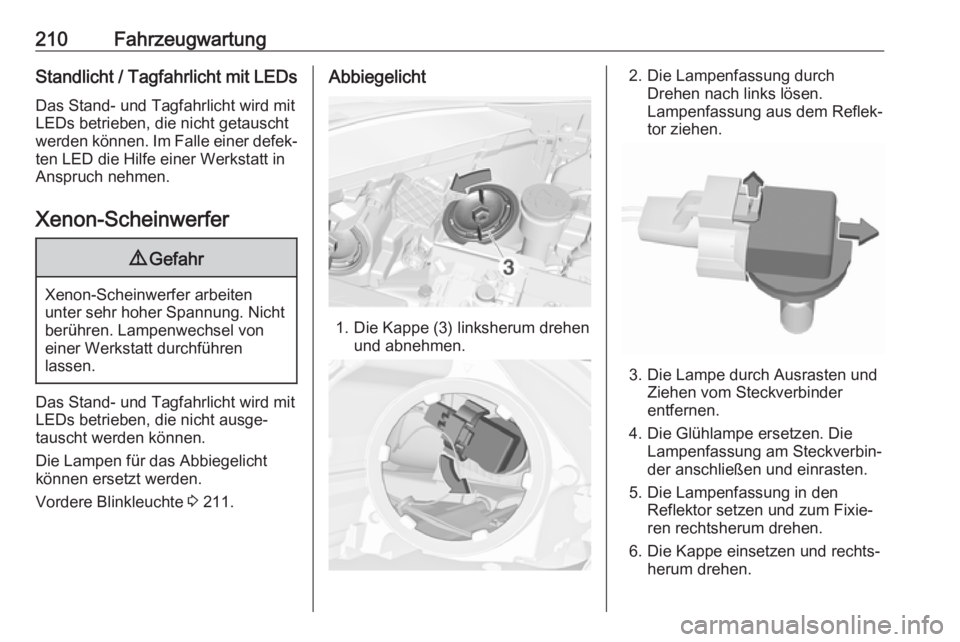

210FahrzeugwartungStandlicht / Tagfahrlicht mit LEDsDas Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht getauscht
werden können. Im Falle einer defek‐ ten LED die Hilfe einer Werkstatt in
Anspruch nehmen.
Xenon-Scheinwerfer9 Gefahr
Xenon-Scheinwerfer arbeiten
unter sehr hoher Spannung. Nicht berühren. Lampenwechsel voneiner Werkstatt durchführen
lassen.
Das Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht ausge‐
tauscht werden können.
Die Lampen für das Abbiegelicht
können ersetzt werden.
Vordere Blinkleuchte 3 211.
Abbiegelicht
1. Die Kappe (3) linksherum drehen
und abnehmen.
2. Die Lampenfassung durchDrehen nach links lösen.
Lampenfassung aus dem Reflek‐
tor ziehen.
3. Die Lampe durch Ausrasten und Ziehen vom Steckverbinderentfernen.
4. Die Glühlampe ersetzen. Die Lampenfassung am Steckverbin‐
der anschließen und einrasten.
5. Die Lampenfassung in den Reflektor setzen und zum Fixie‐
ren rechtsherum drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.

Fahrzeugwartung211Nebelleuchten
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich.
1. Die Lampenfassung linksherum drehen und aus dem Reflektor
herausnehmen.
2. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
3. Lampenfassung mit Lampe ausbauen und ersetzen. Stecker
anbringen.
4. Lampenfassung durch Drehen nach rechts in den Reflektor
einsetzen und einrasten lassen.
Vordere Blinkleuchte In den vorderen Blinkleuchten sind
langlebige Glühlampen verbaut, die
nicht ersetzt werden können.
Bei einer defekten Glühlampe die
Hilfe einer Werkstatt in Anspruch
nehmen.
Rückleuchten
1. Die Abdeckung im Laderaum auf der entsprechenden Seite lösen
und entfernen.
Alle Komponenten, wie Reifenre‐
paraturset und Wagenwerkzeug,
aus dem hinteren Einsatz entfer‐ nen. Diesen Einsatz am oberen
Rand zusammendrücken und aus
der Seitenwand nehmen.

212Fahrzeugwartung
2. Beide Kunststoff-Befestigungs‐muttern von innen mit der Hand
abschrauben.
3. Die Leuchtenbaugruppe vorsich‐ tig aus den Aussparungen ziehen
und herausnehmen.
4. Auf die Haltenasen drücken und die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
5. Die Lampe entfernen. Hierzu die Lampe leicht in die Fassung
drücken und linksherum drehen:
Rückleuchte/Bremsleuchte ( 1)
Blinker ( 2)
6. Die Lampe in die Lampenfassung
einsetzen und rechtsherum
drehen. Die Lampenfassung in
den Leuchtenzusammenbau
einrasten. Die Leuchteneinheit
mit den Haltestiften in die Ausspa‐
rungen der Fahrzeugkarosserie
einsetzen und die Sicherungs‐
muttern aus Kunststoff vom Lade‐ raum aus festziehen.

Fahrzeugwartung213Abdeckung schließen und einras‐ten.
Rückfahrlicht /
Nebelschlussleuchte
Das Rückfahrlicht befindet sich im
rechten Leuchtenzusammenbau in
der Hecktür. Die Nebelschluss‐
leuchte befindet sich im linken
Leuchtenzusammenbau in der Heck‐
tür.
Die Beschreibung des Glühlampen‐
wechsels ist für beide Leuchten iden‐
tisch.
1. Die Schraube von der Hecktür entfernen.
2. Die Leuchteneinheit leicht nachaußen bewegen und aus der
Hecktür herausziehen.
3. Die Lampenfassung drehen und entfernen.
4. Die Lampe ausbauen. Hierzu dieLampe leicht in die Fassung
drücken und linksherum drehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Einheit
einsetzen und festdrehen.
6. Die Leuchteneinheit in die Heck‐ tür einsetzen und mit der
Schraube fixieren.

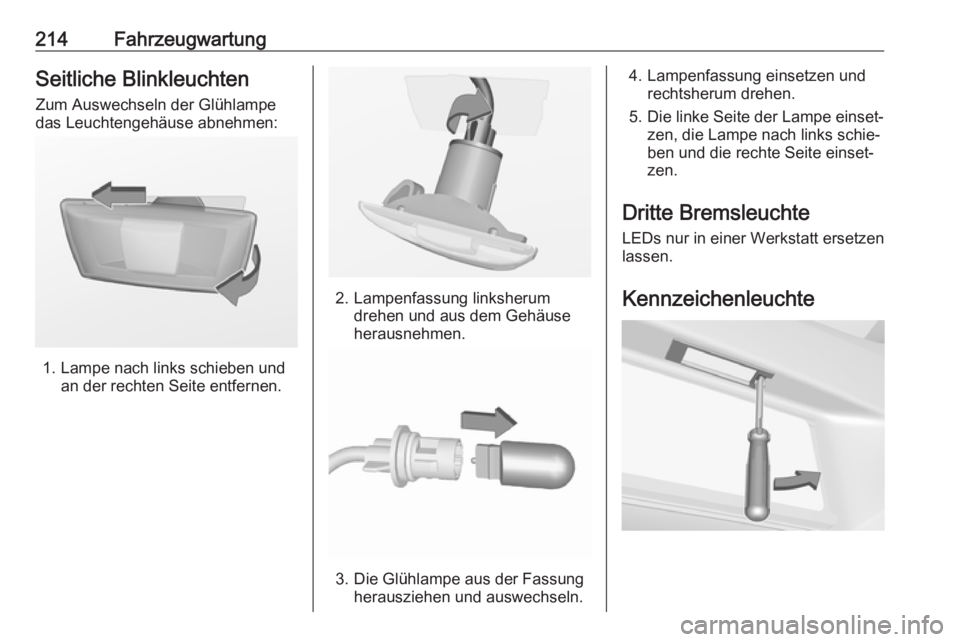

214FahrzeugwartungSeitliche BlinkleuchtenZum Auswechseln der Glühlampe
das Leuchtengehäuse abnehmen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherumdrehen und aus dem Gehäuse
herausnehmen.
3. Die Glühlampe aus der Fassung herausziehen und auswechseln.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Dritte Bremsleuchte LEDs nur in einer Werkstatt ersetzen
lassen.
Kennzeichenleuchte
