2018.5 OPEL CORSA E Betriebsanleitung (in German)

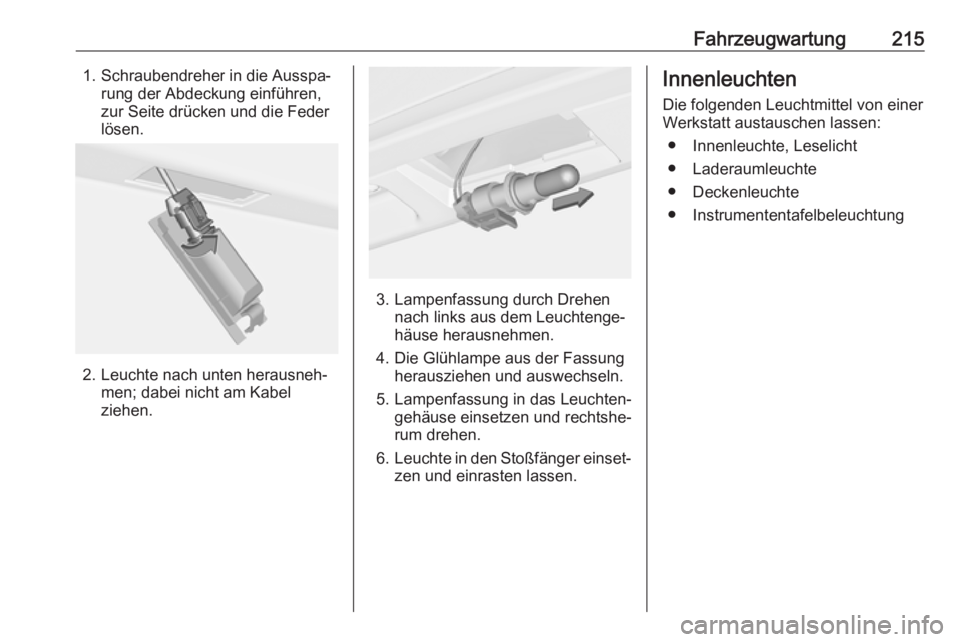

Fahrzeugwartung2151. Schraubendreher in die Ausspa‐rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Leuchte nach unten herausneh‐ men; dabei nicht am Kabel
ziehen.
3. Lampenfassung durch Drehen nach links aus dem Leuchtenge‐
häuse herausnehmen.
4. Die Glühlampe aus der Fassung herausziehen und auswechseln.
5. Lampenfassung in das Leuchten‐ gehäuse einsetzen und rechtshe‐rum drehen.
6. Leuchte in den Stoßfänger einset‐
zen und einrasten lassen.
Innenleuchten
Die folgenden Leuchtmittel von einer Werkstatt austauschen lassen:
● Innenleuchte, Leselicht
● Laderaumleuchte
● Deckenleuchte
● Instrumententafelbeleuchtung

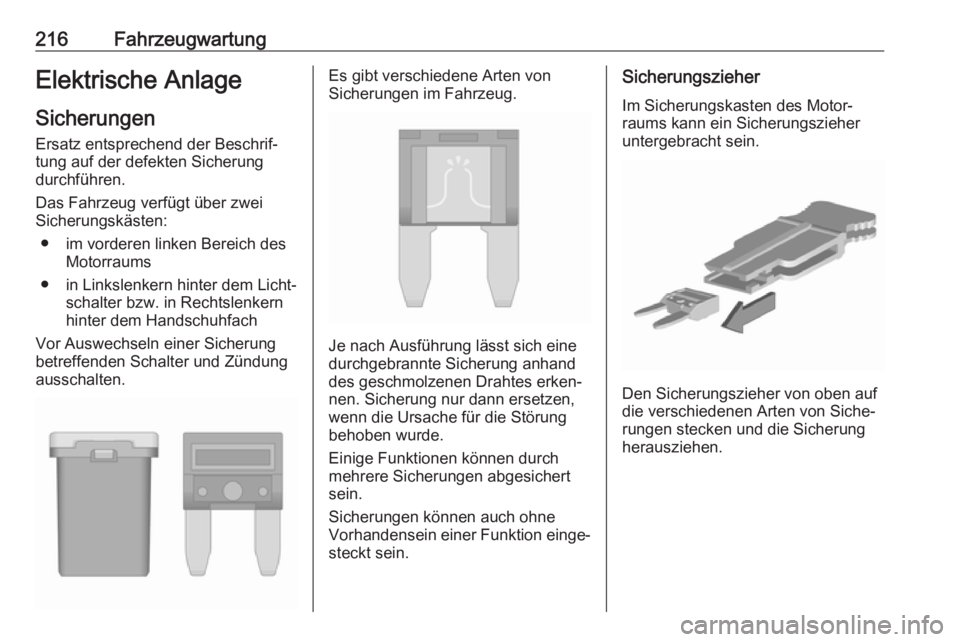

216FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● im vorderen linken Bereich des Motorraums
● in Linkslenkern hinter dem Licht‐ schalter bzw. in Rechtslenkernhinter dem Handschuhfach
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.Es gibt verschiedene Arten von
Sicherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein.
Den Sicherungszieher von oben auf
die verschiedenen Arten von Siche‐
rungen stecken und die Sicherung
herausziehen.

Fahrzeugwartung217Sicherungskasten imMotorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
Nr.Stromkreis1Anhängerschnittstellenmodul,
Heckträgersystem2–3Batteriesensor4Steuergerät Fahrwerk, Kraft‐
stoffpumpe5ABS6Abblendlicht und Tagfahrlicht
links, Xenon-Fernlichtblende
links und rechts7–8Steuergerät MTA-Getriebe,
Steuergerät LPG9Kontrolleinheit Karosserie10Leuchtweitenregulierung11Heckscheibenwischer12Heizbare Heckscheibe13Abblendlicht und Tagfahrlicht
rechts

218FahrzeugwartungNr.Stromkreis14Heizbare Außenspiegel15–16Bremsenverstärkerkit17Zündsignal/Wasserpumpe18Motorsteuergerät19Kraftstoffpumpe20–21Motormagnetschalter, Motor‐
sensoren22–23Zündspulen / Einspritzventile24Waschanlage25–26Motorsensoren27Motormanagement28Motorsteuergerät29MotorsteuergerätNr.Stromkreis30Motorsteuergerät31Fernlicht links, Xenon-Abblend‐
licht links32Fernlicht rechts, Xenon-
Abblendlicht rechts33Motorsteuergerät34Hupe35Klimakompressorkupplung36Nebelleuchten

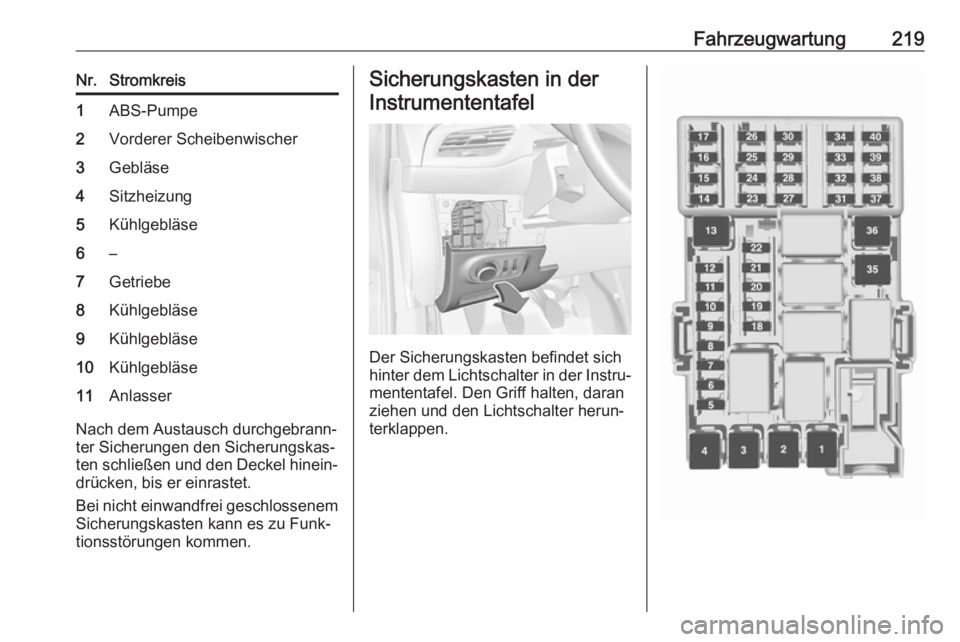

Fahrzeugwartung219Nr.Stromkreis1ABS-Pumpe2Vorderer Scheibenwischer3Gebläse4Sitzheizung5Kühlgebläse6–7Getriebe8Kühlgebläse9Kühlgebläse10Kühlgebläse11Anlasser
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
hinter dem Lichtschalter in der Instru‐
mententafel. Den Griff halten, daran
ziehen und den Lichtschalter herun‐
terklappen.

220FahrzeugwartungNr.Stromkreis1–2–3Elektrische Fensterbetätigung4Spannungswandler5Kontrolleinheit Karosserie 16Kontrolleinheit Karosserie 27Kontrolleinheit Karosserie 38Kontrolleinheit Karosserie 49Kontrolleinheit Karosserie 510Kontrolleinheit Karosserie 611Kontrolleinheit Karosserie 712Kontrolleinheit Karosserie 813–14Hecktür15Airbag-System16Diagnoseanschluss17ZündungNr.Stromkreis18Klimaanlage19Schiebedach20Einparkhilfe/Regensensor/
Frontkamera21Bremsschalter22Audioanlage23Anzeige24–25AUX-Buchse26Instrumententafel27–28–29–30–31Hupe32–33LenkradheizungNr.Stromkreis34–35Reifenreparaturset36–37Heckscheibenwischer38Zigarettenanzünder39Elektrische Fensterbetätigung/
Schiebedach/Automatikge‐
triebe-Display40–

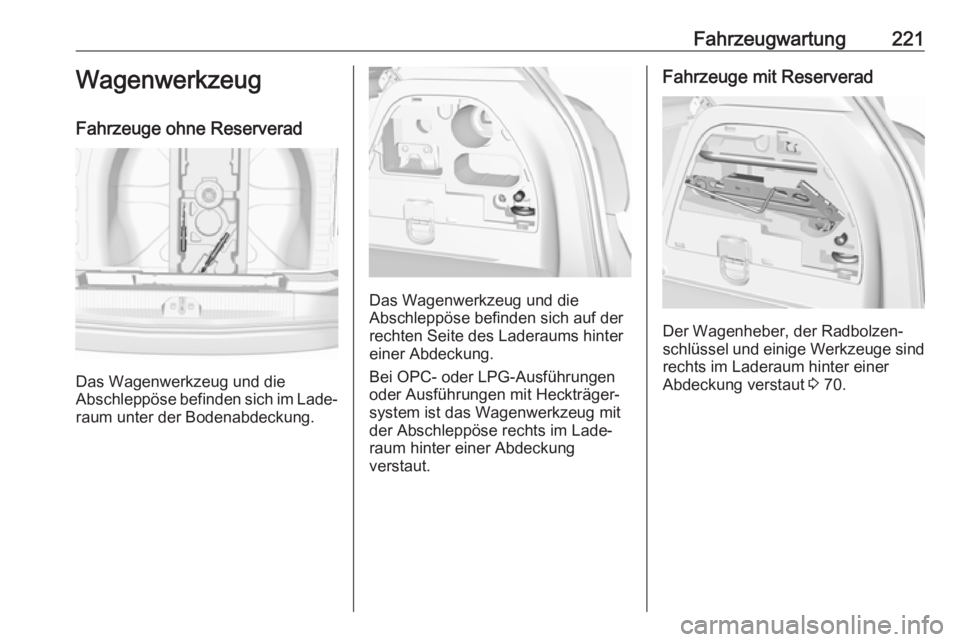

Fahrzeugwartung221Wagenwerkzeug
Fahrzeuge ohne Reserverad
Das Wagenwerkzeug und die
Abschleppöse befinden sich im Lade‐ raum unter der Bodenabdeckung.
Das Wagenwerkzeug und die
Abschleppöse befinden sich auf der
rechten Seite des Laderaums hinter
einer Abdeckung.
Bei OPC- oder LPG-Ausführungen
oder Ausführungen mit Heckträger‐
system ist das Wagenwerkzeug mit
der Abschleppöse rechts im Lade‐ raum hinter einer Abdeckung
verstaut.
Fahrzeuge mit Reserverad
Der Wagenheber, der Radbolzen‐
schlüssel und einige Werkzeuge sind rechts im Laderaum hinter einer
Abdeckung verstaut 3 70.

222FahrzeugwartungRäder und ReifenReifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Wir empfehlen, die Vorder- und
Hinterräder nicht zu tauschen, da dies die Fahrzeugstabilität beein‐trächtigen kann. Immer die weniger
verschlissenen Reifen an die Hinter‐
achse montieren.
Winterreifen Winterreifen verbessern die Fahrsi‐cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 267.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.OPC mit Reifen Michelin Pilot Sport 4
und Pilot Super Sport
Dieses Modell ist ab Werk mit Hoch‐
leistungssportreifen ausgestattet, die
bei geringen Temperaturen eine
reduzierte Leistung bieten.9 Gefahr
Bei Temperaturen unter 0 °C
Winterreifen verwenden, da die
Hochleistungssportreifen bei
diesen Temperaturen möglicher‐
weise beschädigt werden.
Reifenbezeichnungen
Z. B. 195/55 R 16 95 H
195:Reifenbreite in mm55:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in ProzentR:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐ schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 259.
