Ajaminen ja käyttö167

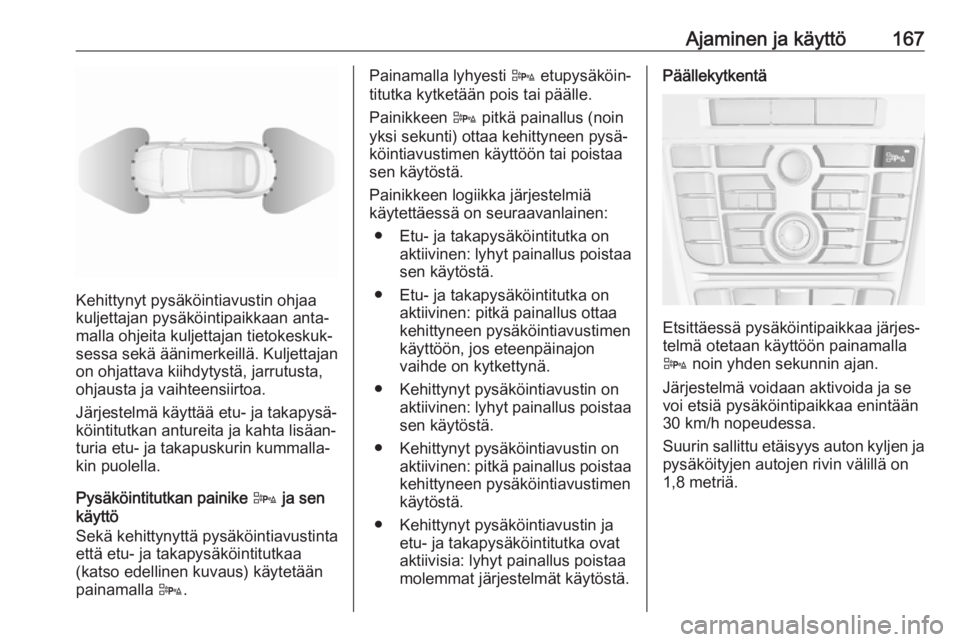

Kehittynyt pysäköintiavustin ohjaa
kuljettajan pysäköintipaikkaan anta‐ malla ohjeita kuljettajan tietokeskuk‐
sessa sekä äänimerkeillä. Kuljettajan on ohjattava kiihdytystä, jarrutusta,
ohjausta ja vaihteensiirtoa.
Järjestelmä käyttää etu- ja takapysä‐
köintitutkan antureita ja kahta lisäan‐
turia etu- ja takapuskurin kummalla‐ kin puolella.
Pysäköintitutkan painike D ja sen
käyttö
Sekä kehittynyttä pysäköintiavustinta
että etu- ja takapysäköintitutkaa
(katso edellinen kuvaus) käytetään
painamalla D.
Painamalla lyhyesti D etupysäköin‐
titutka kytketään pois tai päälle.
Painikkeen D pitkä painallus (noin
yksi sekunti) ottaa kehittyneen pysä‐
köintiavustimen käyttöön tai poistaa
sen käytöstä.
Painikkeen logiikka järjestelmiä
käytettäessä on seuraavanlainen:
● Etu- ja takapysäköintitutka on aktiivinen: lyhyt painallus poistaa
sen käytöstä.
● Etu- ja takapysäköintitutka on aktiivinen: pitkä painallus ottaa
kehittyneen pysäköintiavustimen
käyttöön, jos eteenpäinajon
vaihde on kytkettynä.
● Kehittynyt pysäköintiavustin on aktiivinen: lyhyt painallus poistaasen käytöstä.
● Kehittynyt pysäköintiavustin on aktiivinen: pitkä painallus poistaa
kehittyneen pysäköintiavustimen
käytöstä.
● Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka ovat
aktiivisia: lyhyt painallus poistaa
molemmat järjestelmät käytöstä.Päällekytkentä
Etsittäessä pysäköintipaikkaa järjes‐
telmä otetaan käyttöön painamalla
D noin yhden sekunnin ajan.
Järjestelmä voidaan aktivoida ja se
voi etsiä pysäköintipaikkaa enintään
30 km/h nopeudessa.
Suurin sallittu etäisyys auton kyljen ja
pysäköityjen autojen rivin välillä on
1,8 metriä.

168Ajaminen ja käyttöToiminta
Kun autolla ajetaan pysäköityjen
autojen rivin ohi ja järjestelmä on
toiminnassa, kehittynyt pysäköintia‐
vustin alkaa etsiä sopivaa pysäköinti‐
paikkaa. Kun soveltuva pysäköinti‐
paikka löytyy, kuljettajan tietokeskuk‐ sessa näkyy visuaalinen palaute ja
kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa
10 metrin sisällä ehdotetusta pysä‐
köintipaikasta, järjestelmä alkaa etsiä
toista sopivaa pysäköintipaikkaa.
Järjestelmän ehdotus pysäköintipai‐
kaksi hyväksytään, kun kuljettaja
pysäyttää auton 10 metrin päähän
kohdasta, jossa ilmoitus annettiin. Järjestelmä laskee parhaan reitin
pysäköintipaikkaan. Sitten se ohjaa
kuljettajan paikkaan antamalla tark‐
koja ohjeita.Näytössä näytetään seuraavat
ohjeet:
● Huomautus ajettaessa yli 30 km/h nopeudella.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Ohjauspyörän asento pysäköin‐ nin aikana.
● Joidenkin ohjeiden yhteydessä näytetään edistymisestä kertova
palkki.

Ajaminen ja käyttö169
Onnistunut pysäköinti ilmoitetaan
"valmis"-symbolilla.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Pysäköinnin puolen vaihto
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Jos haluat etsiä
pysäköintipaikkaa kuljettajan
puolelta, kytke suuntavilkku kuljetta‐ jan puolelle etsimisen ajaksi.
Heti kun suuntavilkku kytketään pois, järjestelmää etsii pysäköintipaikkoja
jälleen matkustajan puolelta.
Näytön esitysjärjestys
Kehittyneen pysäköintiavustimen
käyttöön ottamisen jälkeen kuljettajan
tietokeskukseen tulee viesti. Kuljetta‐
jan tietokeskuksessa näkyvä kehitty‐
neen pysäköintiavustimen ilmoitus
voi poistua näkyvistä, jos esiin tulee
tärkeämpi viesti. Kun ilmoitus on
kuitattu painamalla suuntavilkkuvi‐
vussa SET/CLR , kehittyneen pysä‐
köintiavustimen ohjeet tulevat uudel‐ leen näyttöön ja pysäköintiä voidaan
jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla lyhyesti D, jos
kehittynyt pysäköintiavustin ja
etu- ja takapysäköintitutka ovat käytössä
● painamalla pitkään D, jos kehit‐
tynyt pysäköintiavustin on
käytössä
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h nopeudella
● katkaistaessa sytytysvirtaJos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan kuljettajan tietokeskuk‐
sessa viestillä Pysäköinti lopetettu .
Ohjeita häiriötilanteen varalta
Kuljettajan tietokeskukseen tulee
viesti, kun:
● järjestelmässä on vika
● kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun
● järjestelmä ei toimi
Jos pysäköintiohjeita annettaessa
havaitaan este, kuljettajan tietokes‐
kukseen tulee viesti Pysähdy. Esteen
poistaminen palauttaa pysäköintitoi‐
minnon. Jos estettä ei poisteta, järjes‐
telmä poistuu toiminnasta. Aktivoi
järjestelmä uuden pysäköintipaikan
etsimistä varten painamalla D noin
yhden sekunnin ajan.

170Ajaminen ja käyttöPysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmä voidaan
ottaa käyttöön tai poistaa käytöstä
vaihtamalla infonäytön asetuksia.
Jos perävaunun vetolaite on kytket‐ tynä, se on valittava valikossa.
Auton räätälöinti 3 102.
Huomautus
Pysäköintitutkajärjestelmä havait‐
see automaattisesti tehdasasenne‐
tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta
havaita olemattoman kohteen
(kaikuhäiriö).
Pysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Kehittynyt pysäköintiavustin on
kalibroitava käytön jälkeen. Opti‐
maalista pysäköintiavustusta varten
tarvitaan ainakin 35 km:n ajomatka,
joka sisältää joitakin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä näyttää
visuaalisen hälytyksen molemmissa ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai
ulkopeileissä.
Järjestelmän tunnistimet sijaitsevat
puskurissa auton vasemmalla ja
oikealla puolella.

Ajaminen ja käyttö1719Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi
varoitussymboli B syttyy vastaa‐
vassa ulkopeilissä. Jos kuljettaja
sitten aktivoi suuntavilkun, varoitus‐
symboli B alkaa vilkkua oranssina
varoituksena siitä, ettei kaistaa pidä
vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa
nopeampi, vastaavan ulkopeilin
varoitussymboli B ei ehkä syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin
tämän rajan alapuolelle sammuttaa
varoitussymbolit. Jos sen jälkeen
havaitaan auto kuolleen kulman
alueella, varoitussymboli B syttyy
normaalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytön valikossa Asetukset.
Auton räätälöinti 3 102.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet Järjestelmän tunnistimet kattavat
noin 3 metrin alueen auton molem‐
milla puolilla. Tämä vyöhyke alkaa
molemmista ulkopeileistä ja ulottuu
taaksepäin noin 3 metriä. Vyöhyk‐
keen korkeus on noin 0,5 metrin ja
2 metrin välillä maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten
kaiteet, tolpat, reunakivet, seinät ja
palkit. Pysäköityjä tai vastaantulevia
autoja ei tunnisteta.

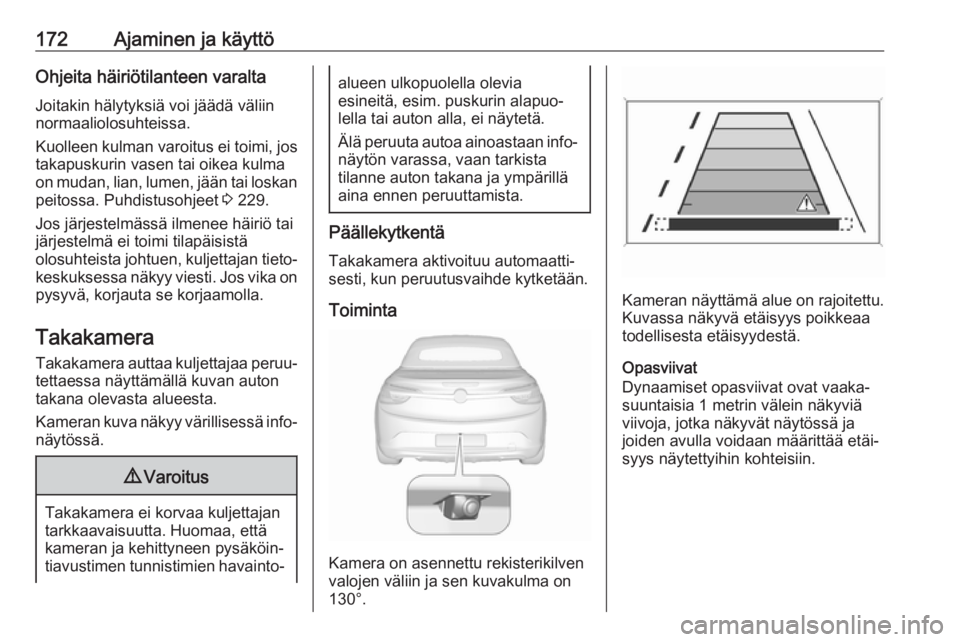

172Ajaminen ja käyttöOhjeita häiriötilanteen varalta
Joitakin hälytyksiä voi jäädä väliin
normaaliolosuhteissa.
Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan peitossa. Puhdistusohjeet 3 229.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Jos vika on
pysyvä, korjauta se korjaamolla.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy värillisessä info‐
näytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐
alueen ulkopuolella olevia
esineitä, esim. puskurin alapuo‐
lella tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia 1 metrin välein näkyviä
viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.

Ajaminen ja käyttö173
Auton liikerata näkyy ohjauskulman
mukaisesti.
Tämän toiminnon voi poistaa
käytöstä infonäytön Asetukset-vali‐
kossa. Auton räätälöinti 3 102.
Varoitussymbolit
Varoitussymbolit ilmaistaan
kolmioina 9 kuvassa, ne osoittavat
kehittyneen pysäköintiavustimen
takatunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön
tarkistamista koskevan varoituksen
kanssa.
Näytön ylimmän rivin voi tyhjentää
painamalla monitoimisäädintä.
Näyttöasetukset
Navi 650/Navi 950 : Kirkkautta
voidaan säätää painamalla ensin
monitoimisäädintä ja sitten kiertä‐
mällä sen ulompaa kehää.
CD 600 : Kirkkautta voidaan säätää
painamalla ensin monitoimisäädintä
ja sitten kiertämällä sitä.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön
Asetukset-valikossa. Auton räätä‐
löinti 3 102.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.

174Ajaminen ja käyttöLiikennemerkkien tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt
liikennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.
Liikennemerkit jotka tunnistetaan
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● moottoritiet
● A-tiet
● pihakadutLisämerkit ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun
määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
