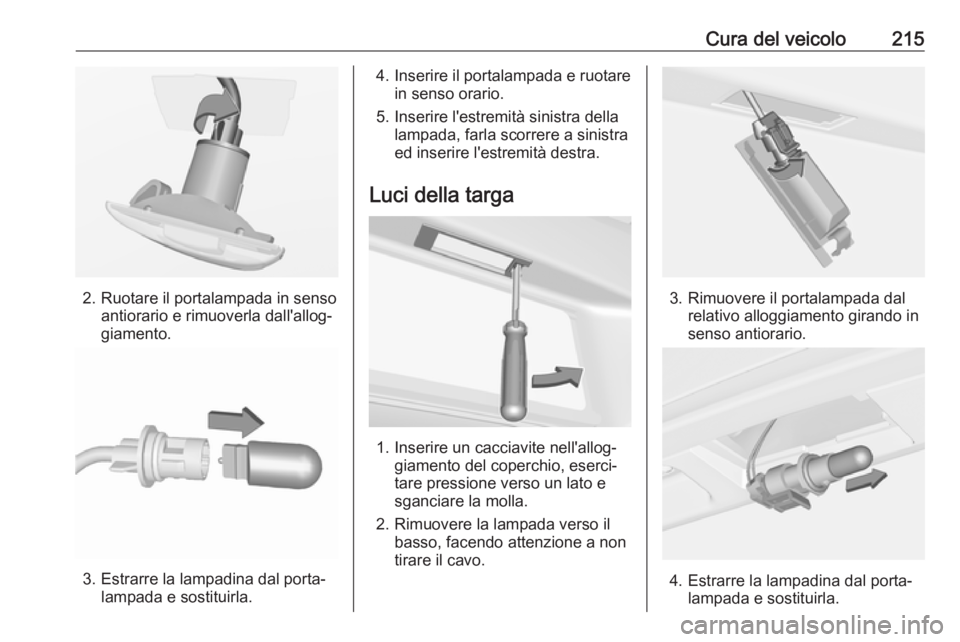

2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal relativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.

216Cura del veicolo5. Inserire il portalampada nel rela‐tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico

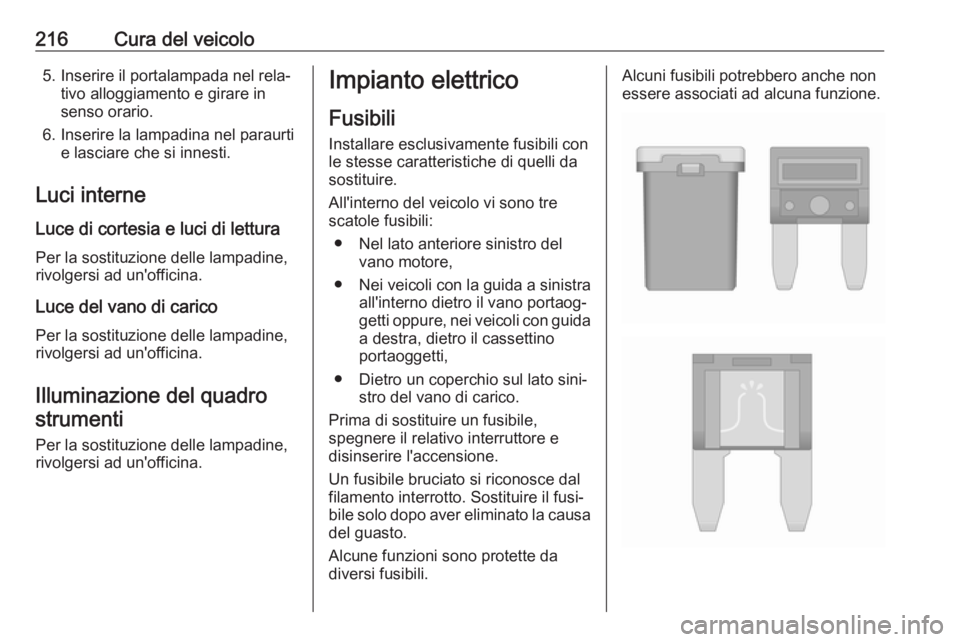

Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole fusibili:
● Nel lato anteriore sinistro del vano motore,
● Nei veicoli con la guida a sinistra
all'interno dietro il vano portaog‐
getti oppure, nei veicoli con guida
a destra, dietro il cassettino
portaoggetti,
● Dietro un coperchio sul lato sini‐ stro del vano di carico.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da diversi fusibili.Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

Cura del veicolo217Estrattore per fusibiliUn estrattore per fusibili si trova nella
scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

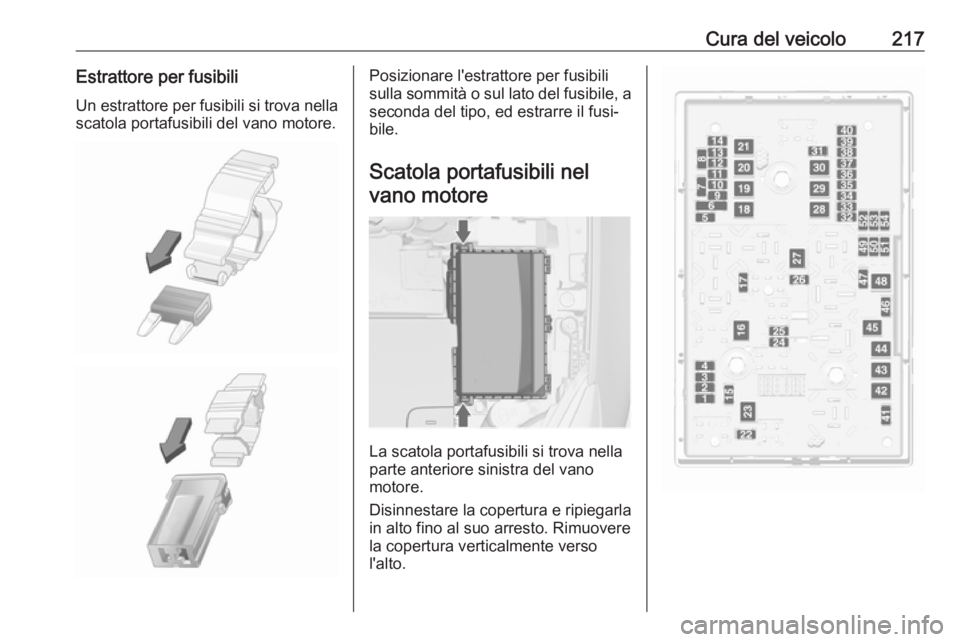

Scatola portafusibili nel vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

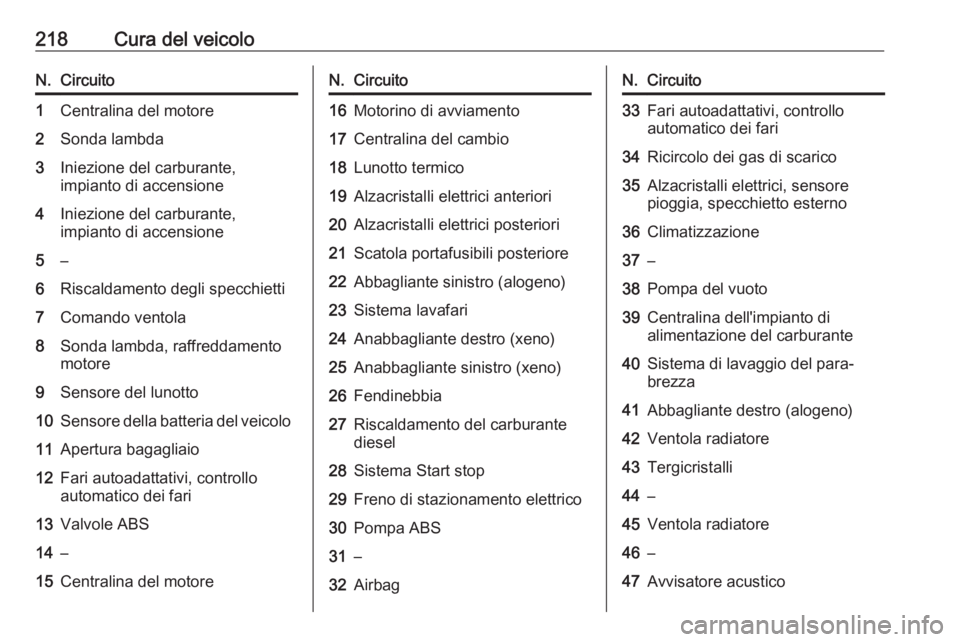

218Cura del veicoloN.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante,
impianto di accensione4Iniezione del carburante,
impianto di accensione5–6Riscaldamento degli specchietti7Comando ventola8Sonda lambda, raffreddamento
motore9Sensore del lunotto10Sensore della batteria del veicolo11Apertura bagagliaio12Fari autoadattativi, controllo
automatico dei fari13Valvole ABS14–15Centralina del motoreN.Circuito16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Scatola portafusibili posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start stop29Freno di stazionamento elettrico30Pompa ABS31–32AirbagN.Circuito33Fari autoadattativi, controllo
automatico dei fari34Ricircolo dei gas di scarico35Alzacristalli elettrici, sensore
pioggia, specchietto esterno36Climatizzazione37–38Pompa del vuoto39Centralina dell'impianto di
alimentazione del carburante40Sistema di lavaggio del para‐
brezza41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44–45Ventola radiatore46–47Avvisatore acustico

Cura del veicolo219N.Circuito48Ventola radiatore49Pompa carburante50Livellamento fari, fari autoadatta‐
tivi51–52Riscaldatore ausiliario, motore
diesel53Centralina del cambio, centralina del motore54Pompa del vuoto, quadro stru‐
menti, ventilazione riscalda‐
mento, sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐
namenti.
Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro al
vano portaoggetti del quadro stru‐
menti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la
scatola portafusibili si trova dietro un coperchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.

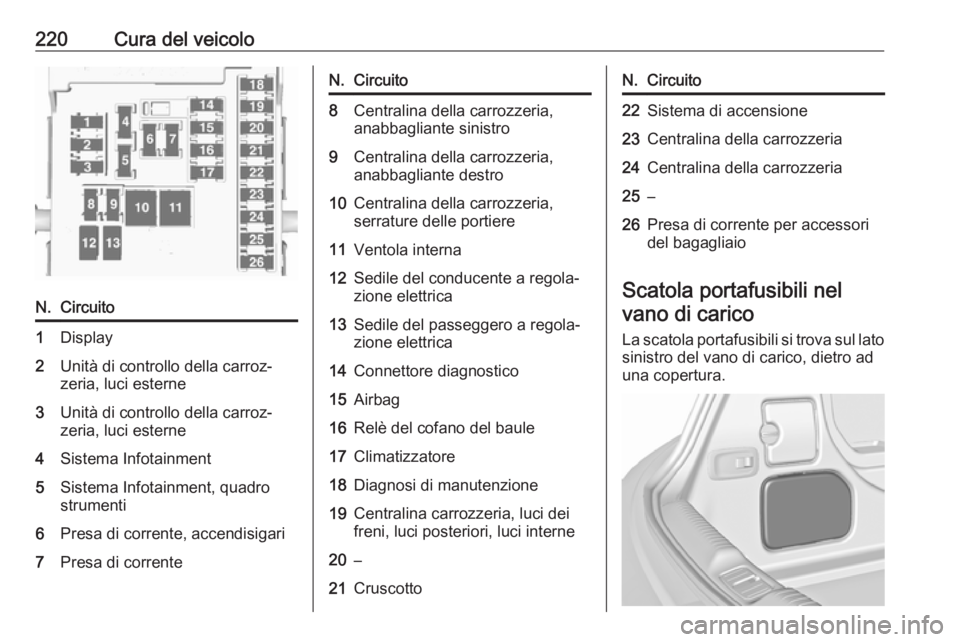

220Cura del veicoloN.Circuito1Display2Unità di controllo della carroz‐
zeria, luci esterne3Unità di controllo della carroz‐
zeria, luci esterne4Sistema Infotainment5Sistema Infotainment, quadro
strumenti6Presa di corrente, accendisigari7Presa di correnteN.Circuito8Centralina della carrozzeria,
anabbagliante sinistro9Centralina della carrozzeria,
anabbagliante destro10Centralina della carrozzeria,
serrature delle portiere11Ventola interna12Sedile del conducente a regola‐
zione elettrica13Sedile del passeggero a regola‐
zione elettrica14Connettore diagnostico15Airbag16Relè del cofano del baule17Climatizzatore18Diagnosi di manutenzione19Centralina carrozzeria, luci dei
freni, luci posteriori, luci interne20–21CruscottoN.Circuito22Sistema di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26Presa di corrente per accessori
del bagagliaio
Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul latosinistro del vano di carico, dietro ad
una copertura.

Cura del veicolo221Rimuovere la copertura.

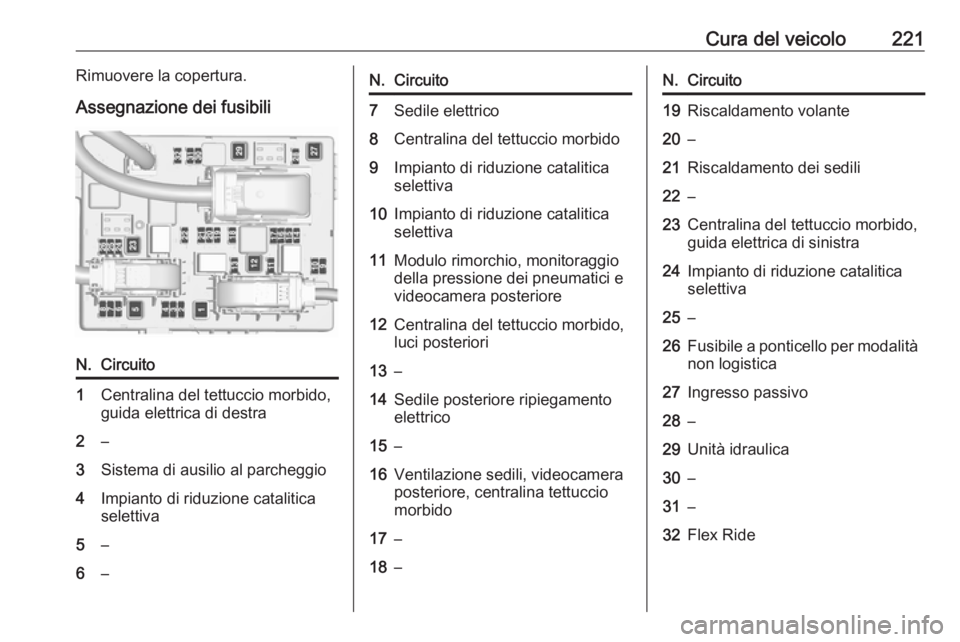

Assegnazione dei fusibiliN.Circuito1Centralina del tettuccio morbido,
guida elettrica di destra2–3Sistema di ausilio al parcheggio4Impianto di riduzione catalitica
selettiva5–6–N.Circuito7Sedile elettrico8Centralina del tettuccio morbido9Impianto di riduzione catalitica
selettiva10Impianto di riduzione catalitica
selettiva11Modulo rimorchio, monitoraggio
della pressione dei pneumatici e
videocamera posteriore12Centralina del tettuccio morbido,
luci posteriori13–14Sedile posteriore ripiegamento
elettrico15–16Ventilazione sedili, videocamera
posteriore, centralina tettuccio
morbido17–18–N.Circuito19Riscaldamento volante20–21Riscaldamento dei sedili22–23Centralina del tettuccio morbido,
guida elettrica di sinistra24Impianto di riduzione catalitica
selettiva25–26Fusibile a ponticello per modalità non logistica27Ingresso passivo28–29Unità idraulica30–31–32Flex Ride

222Cura del veicoloAttrezzi per il veicoloAttrezzi

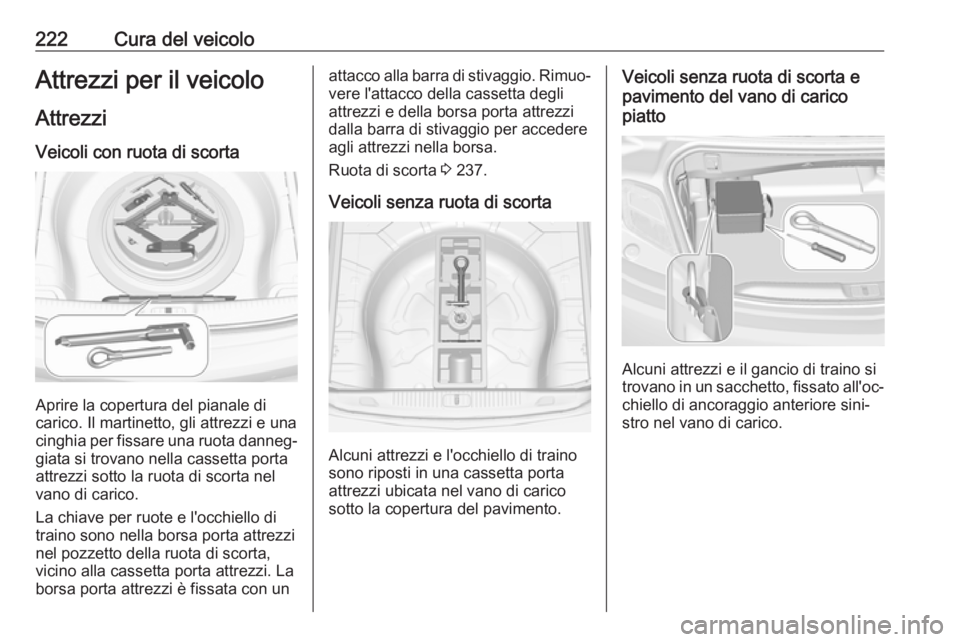

Veicoli con ruota di scorta
Aprire la copertura del pianale di
carico. Il martinetto, gli attrezzi e una
cinghia per fissare una ruota danneg‐
giata si trovano nella cassetta porta
attrezzi sotto la ruota di scorta nel vano di carico.
La chiave per ruote e l'occhiello di traino sono nella borsa porta attrezzi
nel pozzetto della ruota di scorta,
vicino alla cassetta porta attrezzi. La
borsa porta attrezzi è fissata con un
attacco alla barra di stivaggio. Rimuo‐ vere l'attacco della cassetta degli
attrezzi e della borsa porta attrezzi
dalla barra di stivaggio per accedere
agli attrezzi nella borsa.
Ruota di scorta 3 237.
Veicoli senza ruota di scorta
Alcuni attrezzi e l'occhiello di traino
sono riposti in una cassetta porta
attrezzi ubicata nel vano di carico
sotto la copertura del pavimento.
Veicoli senza ruota di scorta e
pavimento del vano di carico
piatto
Alcuni attrezzi e il gancio di traino si
trovano in un sacchetto, fissato all'oc‐
chiello di ancoraggio anteriore sini‐
stro nel vano di carico.
