2018.5 OPEL CASCADA Instruksjonsbok

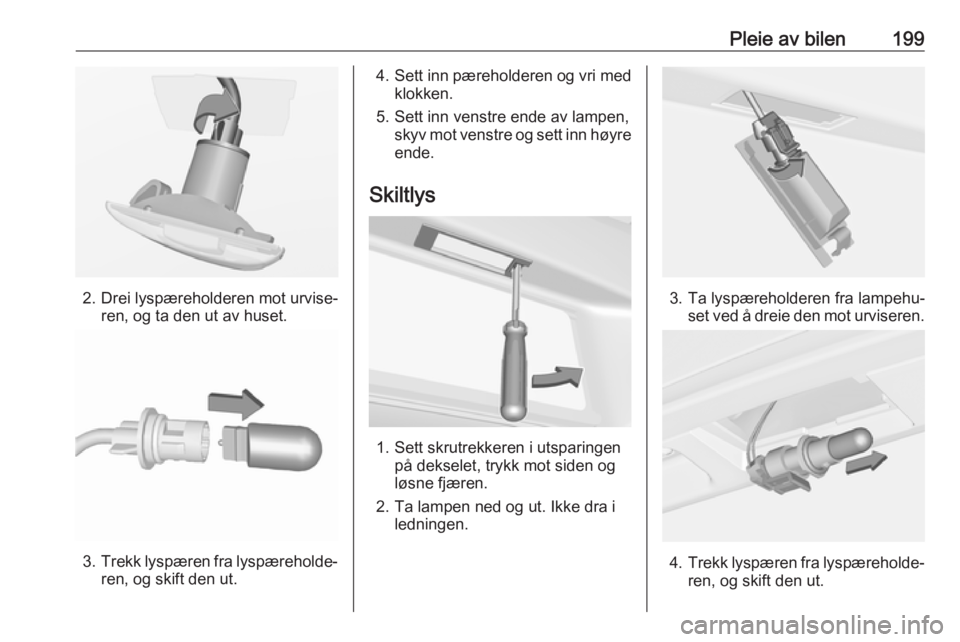

Pleie av bilen199
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

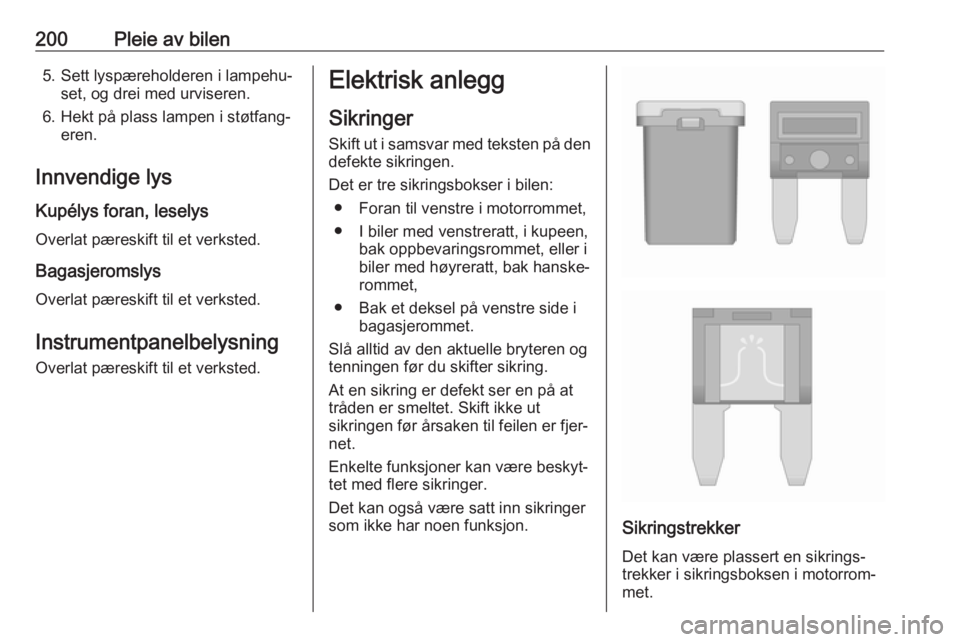

200Pleie av bilen5. Sett lyspæreholderen i lampehu‐set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys
Kupélys foran, leselys Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den
defekte sikringen.
Det er tre sikringsbokser i bilen: ● Foran til venstre i motorrommet,
● I biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske‐
rommet,
● Bak et deksel på venstre side i bagasjerommet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐ tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐trekker i sikringsboksen i motorrom‐
met.

Pleie av bilen201
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett
oppover.

202Pleie av bilenNr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting, tennings‐
system4Drivstoffinnsprøyting, tennings‐
system5–6Speiloppvarming7Vifteregulering8Lambdasonde, motorkjøling9Bakruteføler10Bilbatteriføler11Bagasjeromsåpner12Adaptivt frontlys, automatisk
lysregulering13ABS-ventiler14–15MotorelektronikkNr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Start/stopp-system29Elektrisk håndbrems30ABS-pumpe31–32KollisjonsputeNr.Strømkrets33Adaptivt frontlys, automatisk
lysregulering34Eksosretur35Elektriske vinduer, regnføler,
sidespeil36Klimakontroll37–38Vakuumpumpe39Drivstoffelektronikk40Frontrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44–45Kjølevifte46–47Horn48Kjølevifte

Pleie av bilen203Nr.Strømkrets49Drivstoffpumpe50Hovedlysnivåstyring, adaptivt
frontlys51–52Tilleggsvarmer, dieselmotor53Girelektronikk, motorelektronikk54Vakuumpumpe, instrumentpa‐
nelgruppe, varmeventilasjon,
klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis dekselet til sikringsboksen ikke
er riktig lukket, kan det oppstå feil‐
funksjon.
Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne
dekselet og fell det ned.

204Pleie av bilenNr.Strømkrets1Displayer2Karosserikontrollenhet, utven‐
dige lys3Karosserikontrollenhet, utven‐
dige lys4Infotainmentsystem5Infotainmentsystem, instrument6Strømuttak, sigarettenner7Strømuttak8Karosserikontrollmodul, venstre
nærlys9Karosserikontrollmodul, høyre
nærlys10Karosserikontrollmodul,
dørlåser11Kupévifte12Elektrisk førersete13Elektrisk passasjersete14Feilsøkingskontakt (diagnose‐
kontakt)Nr.Strømkrets15Kollisjonspute16Bagasjelokkrelé17Klimaanlegg18Servicediagnose19Karosserikontrollmodul, brem‐
selys, baklys, kupélys20–21Instrumentpanel22Tenningssystem23Karosserielektronikk24Karosserielektronikk25–26Strømuttak i bagasjerommet
Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Bruk av sikringer

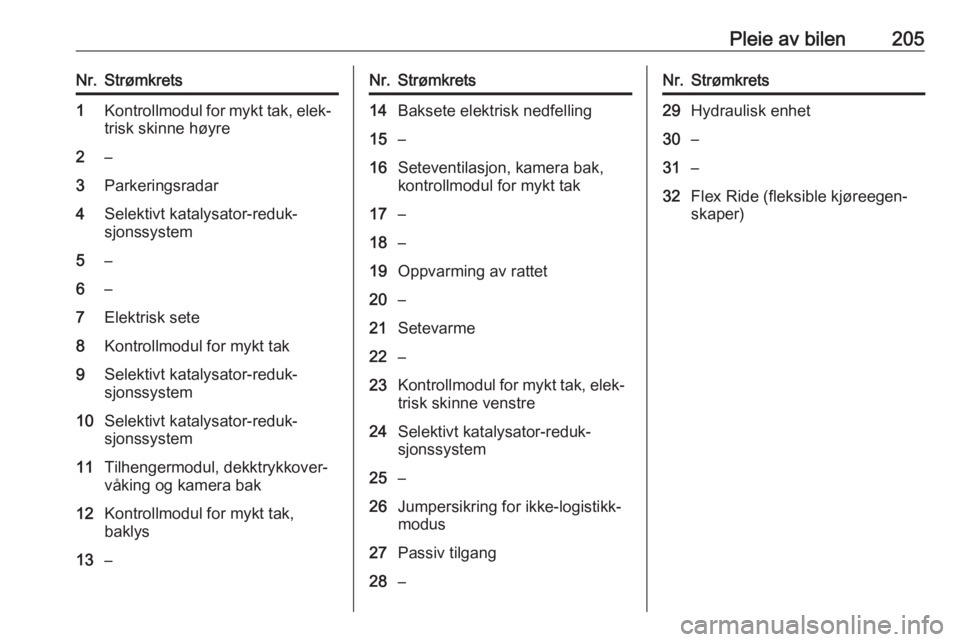

Pleie av bilen205Nr.Strømkrets1Kontrollmodul for mykt tak, elek‐
trisk skinne høyre2–3Parkeringsradar4Selektivt katalysator-reduk‐
sjonssystem5–6–7Elektrisk sete8Kontrollmodul for mykt tak9Selektivt katalysator-reduk‐
sjonssystem10Selektivt katalysator-reduk‐
sjonssystem11Tilhengermodul, dekktrykkover‐
våking og kamera bak12Kontrollmodul for mykt tak,
baklys13–Nr.Strømkrets14Baksete elektrisk nedfelling15–16Seteventilasjon, kamera bak,
kontrollmodul for mykt tak17–18–19Oppvarming av rattet20–21Setevarme22–23Kontrollmodul for mykt tak, elek‐ trisk skinne venstre24Selektivt katalysator-reduk‐
sjonssystem25–26Jumpersikring for ikke-logistikk‐
modus27Passiv tilgang28–Nr.Strømkrets29Hydraulisk enhet30–31–32Flex Ride (fleksible kjøreegen‐
skaper)

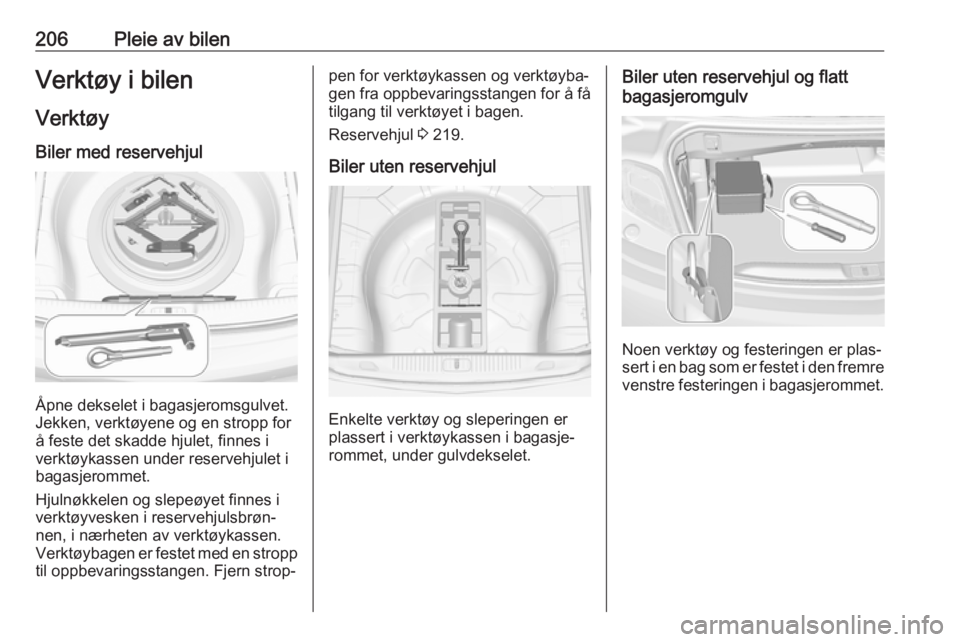

206Pleie av bilenVerktøy i bilenVerktøy
Biler med reservehjul
Åpne dekselet i bagasjeromsgulvet.
Jekken, verktøyene og en stropp for
å feste det skadde hjulet, finnes i verktøykassen under reservehjulet i
bagasjerommet.
Hjulnøkkelen og slepeøyet finnes i
verktøyvesken i reservehjulsbrøn‐
nen, i nærheten av verktøykassen.
Verktøybagen er festet med en stropp til oppbevaringsstangen. Fjern strop‐
pen for verktøykassen og verktøyba‐
gen fra oppbevaringsstangen for å få
tilgang til verktøyet i bagen.
Reservehjul 3 219.
Biler uten reservehjul
Enkelte verktøy og sleperingen er
plassert i verktøykassen i bagasje‐
rommet, under gulvdekselet.
Biler uten reservehjul og flatt
bagasjeromgulv
Noen verktøy og festeringen er plas‐
sert i en bag som er festet i den fremre
venstre festeringen i bagasjerommet.
