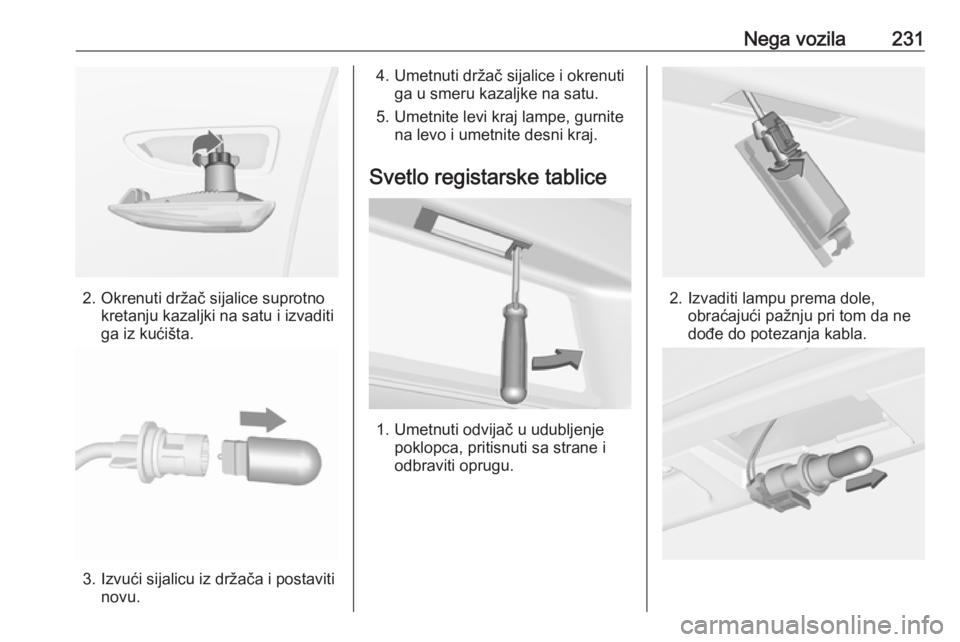

Nega vozila231
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.

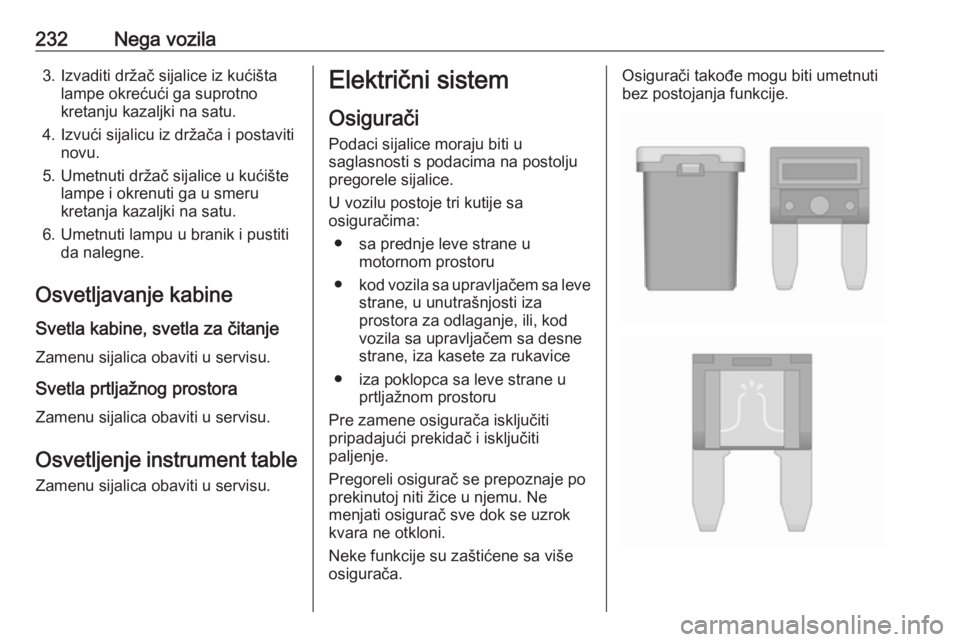

232Nega vozila3. Izvaditi držač sijalice iz kućištalampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.
Svetla prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● kod vozila sa upravljačem sa leve
strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice
● iza poklopca sa leve strane u prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

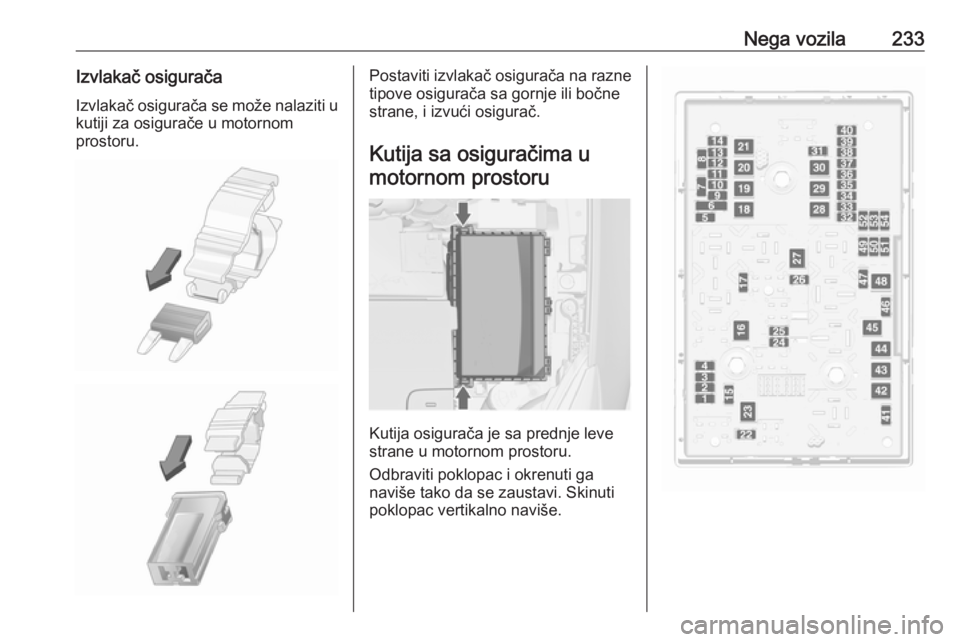

Nega vozila233Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima umotornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

234Nega vozilaBrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/Sistem
paljenja4Ubrizgavanje goriva/Sistem
paljenja5–6Grejanje retrovizora/alarmni
sistem protiv krađe7Komanda za ventilator/
Upravljački modul motora/
Upravljački modul menjača8Lambda senzor/Rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora vozila11Odbravljivanje prtljažnika12Adaptivno prednje osvetljenje/
Automatska regulacija svetla13ABS14Brisač zadnjeg staklaBrojStrujno kolo15Upravljački modul motora16Elektropokretač17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih
svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Start stop sistem29Električna parkirna kočnica30ABS31Adaptivni tempomat32Vazdušni jastukBrojStrujno kolo33Adaptivno prednje osvetljenje/
Automatska regulacija svetla34Recirkulacija izduvnih gasova35Spoljašnji retrovizor/Senzor za
kišu36Upravljanje klima sistemom37Namotaj ventilacije posudice sa aktivnim ugljem38Vakuum pumpa39Centralni upravljački modul40Perač vetrobrana/Sistem
perača zadnjeg prozora41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisači vetrobranskog stakla44Brisači vetrobranskog stakla45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka

Nega vozila235BrojStrujno kolo49Pumpa goriva50Nivelacija svetla/Adaptivno
prednje osvetljavanje51Klapna vazduha52Dodatni grejač/Dizel motor53Upravljački modul menjača/
Upravljački modul motora54Vakuum pumpa/Instrument
tabla/Ventilator za grejanje/
Klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.

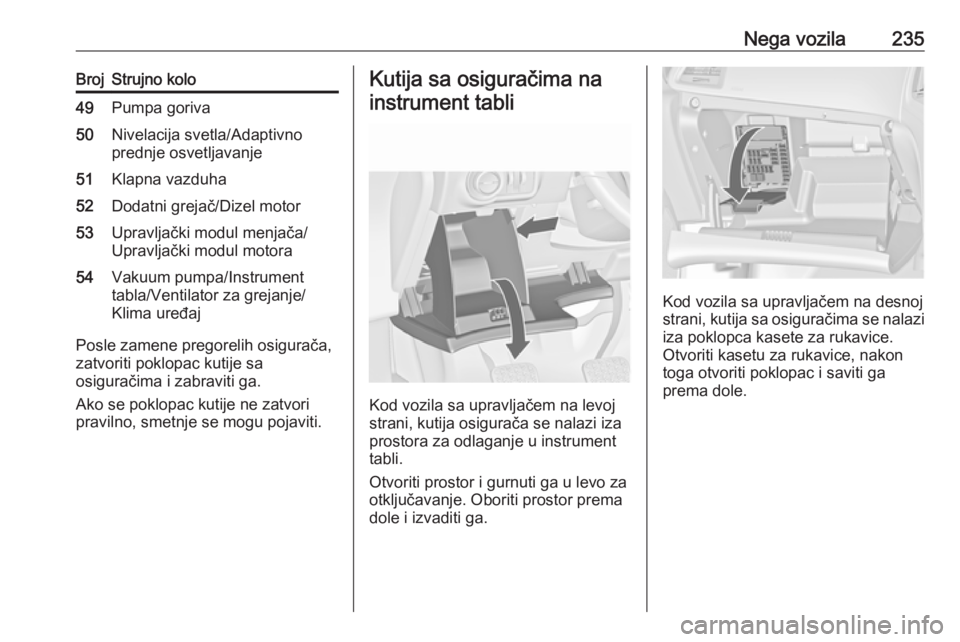

Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.

236Nega vozilaBrojStrujno kolo1Prikazuje2Spoljašnje osvetljenje/
Upravljački modul karoserije3Spoljašnje osvetljenje/
Upravljački modul karoserije4Infotainment sistem5Infotainment sistem/Instrument6Utičnica/Upaljač za cigarete7Utičnica8Levo kratko svetlo/Upravljački
modul karoserijeBrojStrujno kolo9Desno kratko svetlo/
Upravljački modul karoserije/
Modul vazdušnog jastuka10Brave na vratima/Upravljački
modul karoserije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Utičnica17Klima sistem18Logistika19Modul regulacije šasije20Modul regulacije šasije21Instrument tabla/Alarmni
sistem zaštite od krađe22Senzor kontakta23Modul regulacije šasije24Modul regulacije šasijeBrojStrujno kolo25–26–

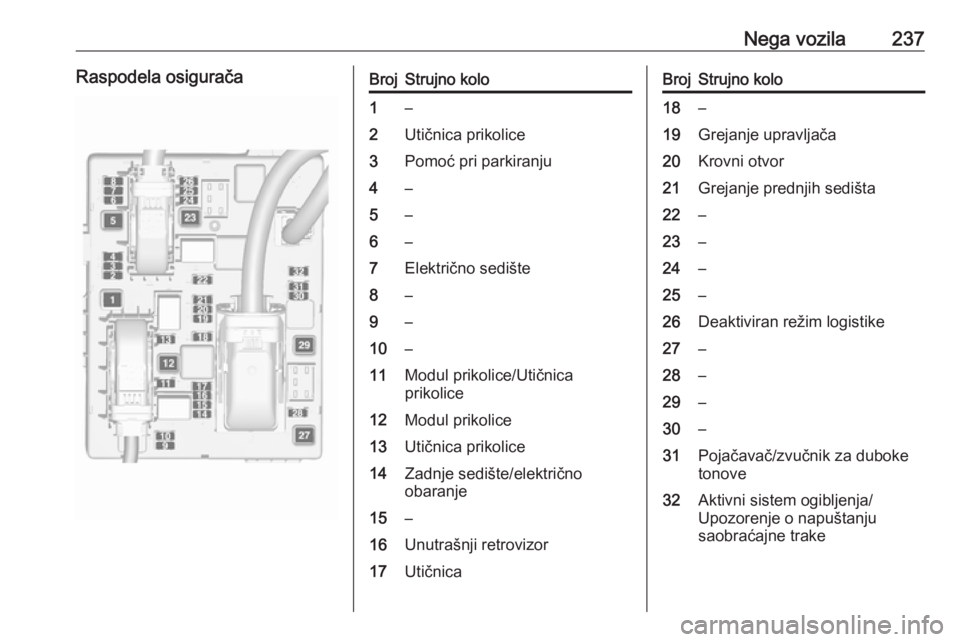

Kutija sa osiguračima u
prtljažniku
Hečbek sa 3 vrata
Kutija sa osiguračima je iza poklopca sa leve strane u prtljažnom prostoru.
Skinuti poklopac.

Nega vozila237Raspodela osiguračaBrojStrujno kolo1–2Utičnica prikolice3Pomoć pri parkiranju4–5–6–7Električno sedište8–9–10–11Modul prikolice/Utičnica
prikolice12Modul prikolice13Utičnica prikolice14Zadnje sedište/električno
obaranje15–16Unutrašnji retrovizor17UtičnicaBrojStrujno kolo18–19Grejanje upravljača20Krovni otvor21Grejanje prednjih sedišta22–23–24–25–26Deaktiviran režim logistike27–28–29–30–31Pojačavač/zvučnik za duboke
tonove32Aktivni sistem ogibljenja/
Upozorenje o napuštanju
saobraćajne trake

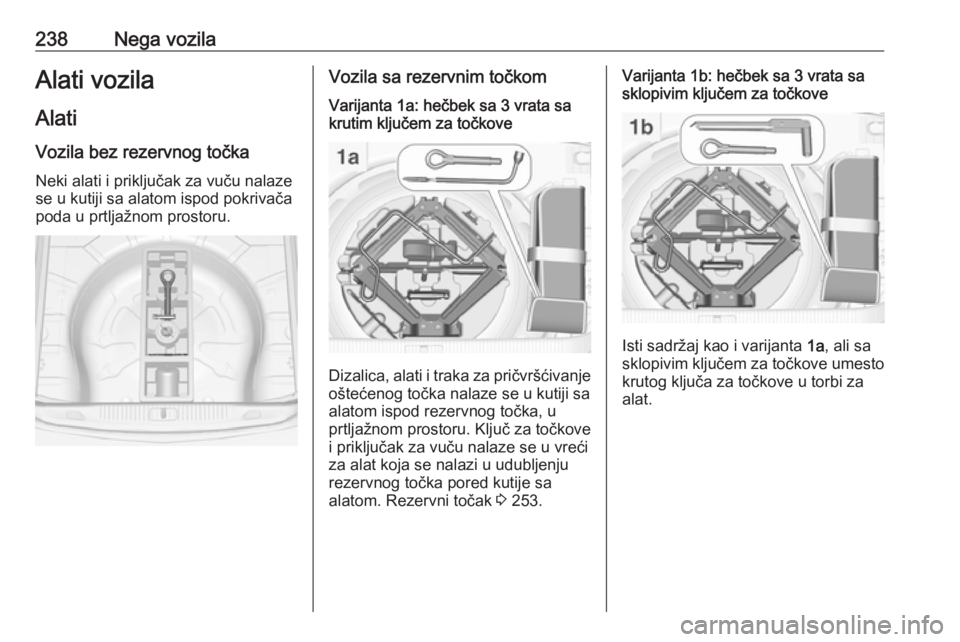

238Nega vozilaAlati vozilaAlati
Vozila bez rezervnog točka
Neki alati i priključak za vuču nalaze
se u kutiji sa alatom ispod pokrivača
poda u prtljažnom prostoru.Vozila sa rezervnim točkomVarijanta 1a: hečbek sa 3 vrata sa
krutim ključem za točkove
Dizalica, alati i traka za pričvršćivanje
oštećenog točka nalaze se u kutiji sa
alatom ispod rezervnog točka, u
prtljažnom prostoru. Ključ za točkove
i priključak za vuču nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 253.
Varijanta 1b: hečbek sa 3 vrata sa
sklopivim ključem za točkove
Isti sadržaj kao i varijanta 1a, ali sa
sklopivim ključem za točkove umesto krutog ključa za točkove u torbi za
alat.
