Vožnja i rukovanje183KvarU slučaju potrebe za servisiranjem
sistema, poruka se prikazuje na
informacionom centru za vozača.
Ako sistem ne radi na predviđeni
način, poruke vozila se prikazuju na
informacionom centru za vozača.
Poruke vozila 3 104.
Pomoć pri parkiranju
Zadnja pomoć pri parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
manevar parkiranja.
Uvek proveriti okolno područje
prilikom hoda unazad i pomoću
zadnjeg sistema za pomoć pri
parkiranju.
Zadnja pomoć pri parkiranju olakšava
parkiranje merenjem rastojanja
između vozila i zadnjih prepreka. Ona obaveštava i upozorava vozača
davanjem zvučnih signala.
Sistem ima četiri ultrazvučna senzora
za parkiranje u zadnjem braniku.
Aktiviranje
Kod uključenog stepena prenosa za
hod unazad, sistem je automatski
spreman za rad.
Svetleća LED lampica na dugmetu za pomoć pri parkiranju r pokazuje da
je sistem spreman za rad.
Obaveštavanje
Sistem pomoću zvučnih signala
upozorava vozača na potencijalne
opasne prepreke iza vozila. Interval
između zvučnih signala postaje kraći

184Vožnja i rukovanjekako se vozilo približava prepreci.
Kada je rastojanje manje od oko
30 cm, zvuk je neprekidan.
Osim toga, rastojanje do prepreka
može se prikazati na informacionom
centru za vozača.
Isključivanje
Sistem se automatski isključuje kada
se isključi stepen prenosa za hod
unazad.
Za ponovno uključivanje sistema,
aktivirati stepen prenosa za hod
unazad.
Moguće je i ručno isključivanje
pritiskom na r.
Kada je sistem deaktiviran, LED na
dugmetu se gasi.
Osim toga, Park Assist Off (Pomoć pri
parkiranju isključen) iskače na
Informacionom centru za vozača
kada se sistem ručno isključi.
Kvar
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
kao što su, npr. senzori pokriveni
ledom, pali se kontrolna lampica r
ili se prikazuje poruka na informacionom centru za vozača.
Poruke vozila 3 104.
Kontrolna lampica r 3 93.
Prednja i zadnja pomoć pri
parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
manevar parkiranja.
Uvek proveriti okolno područje
prilikom hoda unazad ili vožnje
unapred uz korišćenje sistema za
pomoć pri parkiranju.
Prednja i zadnja pomoć pri parkiranju meri rastojanje od vozila do prepreka
ispred i iza vozila. Sistem daje zvučne signale i prikazuje poruke.
Sistem ima četiri ultrazvučna senzora za parkiranje svaki u zadnjem i
prednjem braniku.
Koristi dva različita zvučna signala
upozorenja za prednju i zadnju
kontrolnu oblast i njihovi tonovi imaju
različitu frekvenciju. Signal za prednje
prepreke se oglašava preko prednjih
zvučnika, a za prepreke pozadi
oglašava se preko zadnjih zvučnika.
Dugme za pomoć pri parkiranju i
način rada

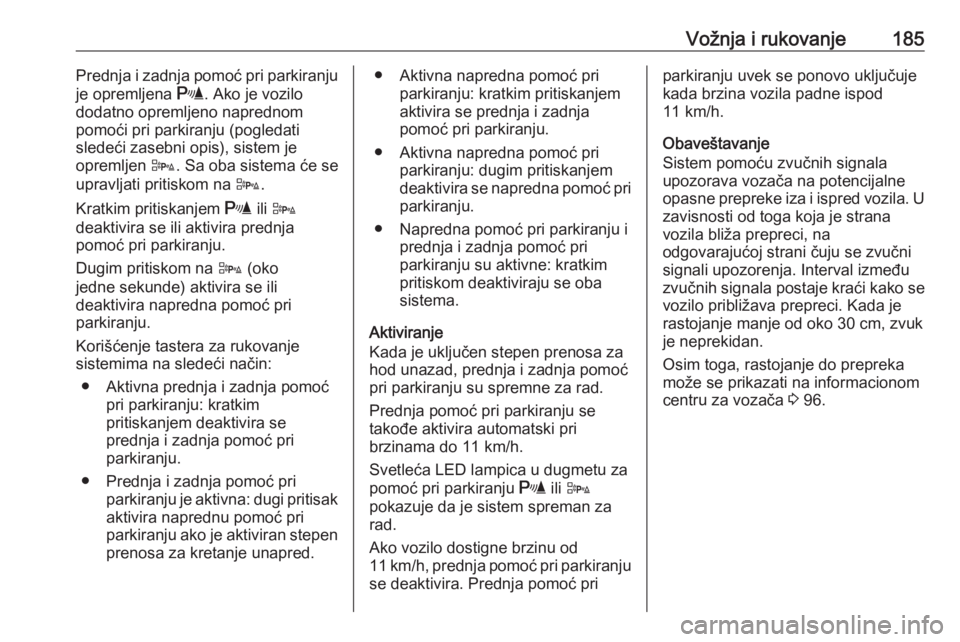

Vožnja i rukovanje185Prednja i zadnja pomoć pri parkiranju
je opremljena r. Ako je vozilo
dodatno opremljeno naprednom
pomoći pri parkiranju (pogledati
sledeći zasebni opis), sistem je
opremljen D. Sa oba sistema će se
upravljati pritiskom na D.
Kratkim pritiskanjem r ili D
deaktivira se ili aktivira prednja
pomoć pri parkiranju.
Dugim pritiskom na D (oko
jedne sekunde) aktivira se ili
deaktivira napredna pomoć pri
parkiranju.
Korišćenje tastera za rukovanje
sistemima na sledeći način:
● Aktivna prednja i zadnja pomoć pri parkiranju: kratkim
pritiskanjem deaktivira se
prednja i zadnja pomoć pri
parkiranju.
● Prednja i zadnja pomoć pri parkiranju je aktivna: dugi pritisak
aktivira naprednu pomoć pri
parkiranju ako je aktiviran stepen prenosa za kretanje unapred.● Aktivna napredna pomoć pri parkiranju: kratkim pritiskanjem
aktivira se prednja i zadnja
pomoć pri parkiranju.
● Aktivna napredna pomoć pri parkiranju: dugim pritiskanjem
deaktivira se napredna pomoć pri parkiranju.
● Napredna pomoć pri parkiranju i prednja i zadnja pomoć pri
parkiranju su aktivne: kratkim
pritiskom deaktiviraju se oba
sistema.
Aktiviranje
Kada je uključen stepen prenosa za
hod unazad, prednja i zadnja pomoć
pri parkiranju su spremne za rad.
Prednja pomoć pri parkiranju se
takođe aktivira automatski pri
brzinama do 11 km/h.
Svetleća LED lampica u dugmetu za
pomoć pri parkiranju r ili D
pokazuje da je sistem spreman za
rad.
Ako vozilo dostigne brzinu od
11 km/h, prednja pomoć pri parkiranju se deaktivira. Prednja pomoć priparkiranju uvek se ponovo uključuje
kada brzina vozila padne ispod
11 km/h.
Obaveštavanje
Sistem pomoću zvučnih signala
upozorava vozača na potencijalne
opasne prepreke iza i ispred vozila. U
zavisnosti od toga koja je strana
vozila bliža prepreci, na
odgovarajućoj strani čuju se zvučni
signali upozorenja. Interval između
zvučnih signala postaje kraći kako se
vozilo približava prepreci. Kada je
rastojanje manje od oko 30 cm, zvuk
je neprekidan.
Osim toga, rastojanje do prepreka
može se prikazati na informacionom
centru za vozača 3 96.

186Vožnja i rukovanje
Rastojanje do prepreke ispred i iza
označava se promenljivim linijama
rastojanja oko vozila.
Zadnje prepreke se signaliziraju
zvučno i vizuelno u isto vreme.
Prednje prepreke se prvo signaliziraju
vizuelno. Na rastojanjima manjim od
80 cm takođe se oglašava zvučni
signal.
Prikazivanje rastojanja na
informacionom centru za vozača
mogu da blokiraju poruke vozila
većeg prioriteta. Nakon odobravanja
poruke pritiskanjem SET/CLR na
ručici pokazivača pravca, ponovo se
prikazuje rastojanje.
Isključivanje
Pomoć pri parkiranju pozadi se
automatski isključuje kada se isključi
stepen prenosa za hod unazad.
Prednja pomoć pri parkiranju se
deaktivira automatski pri brzinama
iznad 11 km/h.
Ručno isključivanje je moguće
kratkim pritiskom na r ili D .
Kada je sistem deaktiviran, LED na
dugmetu se gasi.
Osim toga, Park Assist Off (Pomoć pri
parkiranju isključen) iskače na
Informacionom centru za vozača
kada se sistem ručno isključi.
Nakon ručnog isključivanja, prednja
pomoć pri parkiranju se ponovo
aktivira ako se pritisne r ili D ili se
aktivira stepen prenosa za hod
unazad.
Kvar
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
kao što su, npr. senzori pokriveni
ledom, pali se kontrolna lampica r
ili se prikazuje poruka na
informacionom centru za vozača.
Poruke vozila 3 104.
Kontrolna lampica r 3 93.
Napredna pomoć pri parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
prihvatanje predloga sistema u
vezi sa prostorom za parkiranje i
za manevar parkiranja.
Uvek proveriti okolno područje u
svim pravcima kada se koristi
napredna pomoć pri parkiranju.

Vožnja i rukovanje187
Sistem napredne pomoći pri
parkiranju usmerava vozača u prostor
za parkiranje putem uputstava na
informacionom centru za vozača i zvučnih signala. Vozač mora da
kontroliše ubrzanje, kočenje,
upravljanje i menjanje brzina.
Sistem koristi senzore prednje i
zadnje pomoći pri parkiranju u
kombinaciji sa dva dodatna senzora
sa obe strane prednjeg i zadnjeg
branika.
Dugme D i način rada
Napredna pomoć pri parkiranju i
prednja i zadnja pomoć pri parkiranju
(pogledati prethodni opis), kontrolišu
se pritiskom na D.
Kratkim pritiskanjem D deaktivira
se ili aktivira prednja pomoć pri
parkiranju.
Dugim pritiskom na D (oko
jedne sekunde) aktivira se ili
deaktivira napredna pomoć pri
parkiranju.
Korišćenje tastera za rukovanje
sistemima na sledeći način:
● Aktivna prednja i zadnja pomoć pri parkiranju: kratkim
pritiskanjem deaktivira se
prednja i zadnja pomoć pri
parkiranju.
● Prednja i zadnja pomoć pri parkiranju je aktivna: dugi pritisak
aktivira naprednu pomoć pri
parkiranju ako je aktiviran stepen prenosa za kretanje unapred.
● Aktivna napredna pomoć pri parkiranju: kratkim pritiskanjem
aktivira se prednja i zadnja
pomoć pri parkiranju.● Aktivna napredna pomoć pri parkiranju: dugim pritiskanjem
deaktivira se napredna pomoć pri parkiranju.
● Napredna pomoć pri parkiranju i prednja i zadnja pomoć pri
parkiranju su aktivne: kratkim
pritiskom deaktiviraju se oba
sistema.
Aktiviranje
Pri traženju prostora za parkiranje,
sistem mora da se uključi pritiskom na D u trajanju od oko jedne sekunde.
Sistem može da se aktivira i traži mesto za parkiranje samo pri
brzinama do 30 km/h.

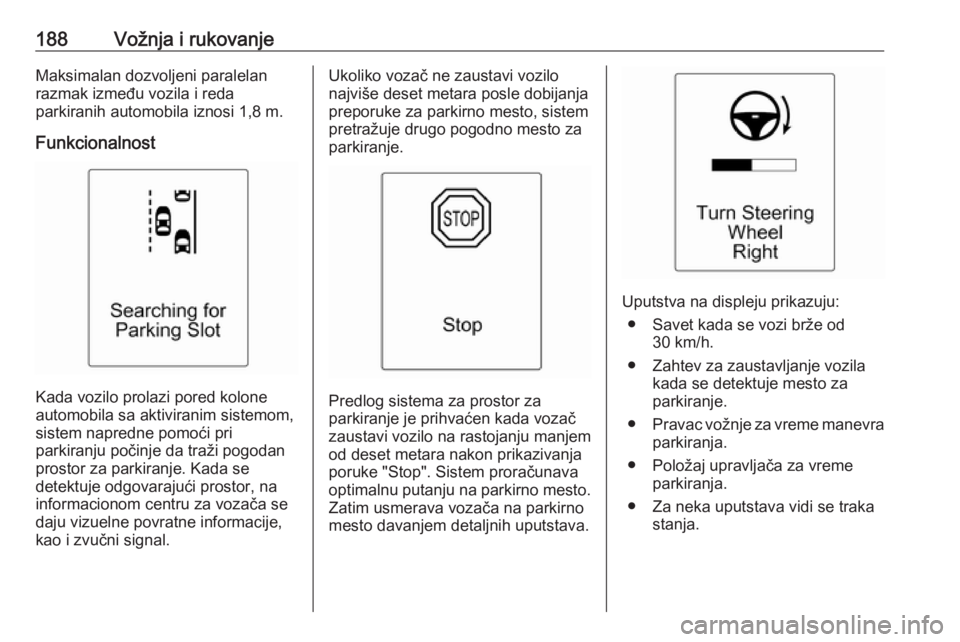

188Vožnja i rukovanjeMaksimalan dozvoljeni paralelan
razmak između vozila i reda
parkiranih automobila iznosi 1,8 m.
Funkcionalnost
Kada vozilo prolazi pored kolone
automobila sa aktiviranim sistemom, sistem napredne pomoći pri
parkiranju počinje da traži pogodan
prostor za parkiranje. Kada se
detektuje odgovarajući prostor, na
informacionom centru za vozača se
daju vizuelne povratne informacije,
kao i zvučni signal.
Ukoliko vozač ne zaustavi vozilo najviše deset metara posle dobijanja
preporuke za parkirno mesto, sistem
pretražuje drugo pogodno mesto za parkiranje.
Predlog sistema za prostor za
parkiranje je prihvaćen kada vozač
zaustavi vozilo na rastojanju manjem
od deset metara nakon prikazivanja
poruke "Stop". Sistem proračunava
optimalnu putanju na parkirno mesto.
Zatim usmerava vozača na parkirno mesto davanjem detaljnih uputstava.
Uputstva na displeju prikazuju:
● Savet kada se vozi brže od 30 km/h.
● Zahtev za zaustavljanje vozila kada se detektuje mesto za
parkiranje.
● Pravac vožnje za vreme manevra
parkiranja.
● Položaj upravljača za vreme parkiranja.
● Za neka uputstava vidi se traka stanja.

Vožnja i rukovanje189

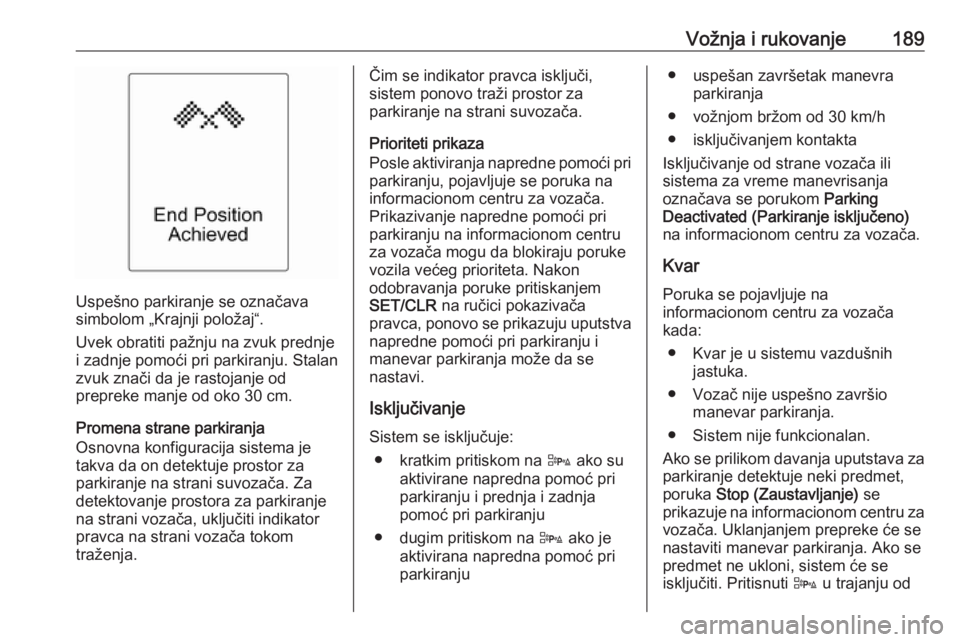

Uspešno parkiranje se označava
simbolom „Krajnji položaj“.
Uvek obratiti pažnju na zvuk prednje
i zadnje pomoći pri parkiranju. Stalan zvuk znači da je rastojanje od
prepreke manje od oko 30 cm.
Promena strane parkiranja
Osnovna konfiguracija sistema je
takva da on detektuje prostor za parkiranje na strani suvozača. Za
detektovanje prostora za parkiranje
na strani vozača, uključiti indikator
pravca na strani vozača tokom
traženja.
Čim se indikator pravca isključi,
sistem ponovo traži prostor za
parkiranje na strani suvozača.
Prioriteti prikaza
Posle aktiviranja napredne pomoći pri
parkiranju, pojavljuje se poruka na
informacionom centru za vozača. Prikazivanje napredne pomoći pri
parkiranju na informacionom centru
za vozača mogu da blokiraju poruke
vozila većeg prioriteta. Nakon
odobravanja poruke pritiskanjem
SET/CLR na ručici pokazivača
pravca, ponovo se prikazuju uputstva napredne pomoći pri parkiranju i
manevar parkiranja može da se
nastavi.
Isključivanje
Sistem se isključuje: ● kratkim pritiskom na D ako su
aktivirane napredna pomoć pri
parkiranju i prednja i zadnja
pomoć pri parkiranju
● dugim pritiskom na D ako je
aktivirana napredna pomoć pri parkiranju● uspešan završetak manevra parkiranja
● vožnjom bržom od 30 km/h ● isključivanjem kontakta
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se porukom Parking
Deactivated (Parkiranje isključeno) na informacionom centru za vozača.
Kvar Poruka se pojavljuje na
informacionom centru za vozača
kada:
● Kvar je u sistemu vazdušnih jastuka.
● Vozač nije uspešno završio manevar parkiranja.
● Sistem nije funkcionalan.
Ako se prilikom davanja uputstava za parkiranje detektuje neki predmet,
poruka Stop (Zaustavljanje) se
prikazuje na informacionom centru za
vozača. Uklanjanjem prepreke će se
nastaviti manevar parkiranja. Ako se
predmet ne ukloni, sistem će se
isključiti. Pritisnuti D u trajanju od

190Vožnja i rukovanjeoko jedne sekunde za aktiviranje
sistema i pretraživanje novog
prostora za parkiranje.
Osnovne napomene o pomoćnim
sistemima pri parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.
Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Sistem za pomoć pri parkiranju
može se uključivati i isključivati
promenom podešavanja na
informacionom displeju. Ako je
pričvršćena spojnica prikolice, to
mora biti izabrano u meniju.
Personalizacija vozila 3 110.
Napomena
Sistem pomoći pri parkiranju
automatski prepoznaje fabrički
postavljenu opremu za vuču.
Isključuje se kada je konektor
utaknut.
Moguće je da senzor prepozna
nepostojeći objekat (smetnja usled
refleksije) prouzrokovan
spoljašnjom akustičnom ili
mehaničkom smetnjom.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na
promene na parking mestu nakon
istovremenog započinjanja manevra parkiranja.
Napomena
Nakon upotrebe, naprednu pomoć
pri parkiranju je potrebno kalibrisati.
Za optimalno navođenje pri
parkiranju, potrebno je da vozilo pređe rastojanje od najmanje
35 km uključujući i određeni broj
krivina.
