Nega vozila223
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.
3. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta fara.
4. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
5. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
6. Ubaciti sijalično gnezdo u kućište fara okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
7. Montirati sklop svetla pritezanjem oba zavrtnja.
8. Sastaviti i zabraviti poklopac.
Nočbek sa 4 vrata1. Umotati krpu oko vrha ravnog odvijača da bi se sprečilo
oštećenje boje. Osloboditi oba
poklopca pomoću odvijača u
označenoj oblasti.
2. Odvrnuti oba zavrtnja i izvaditi sklop migavca iz branika.

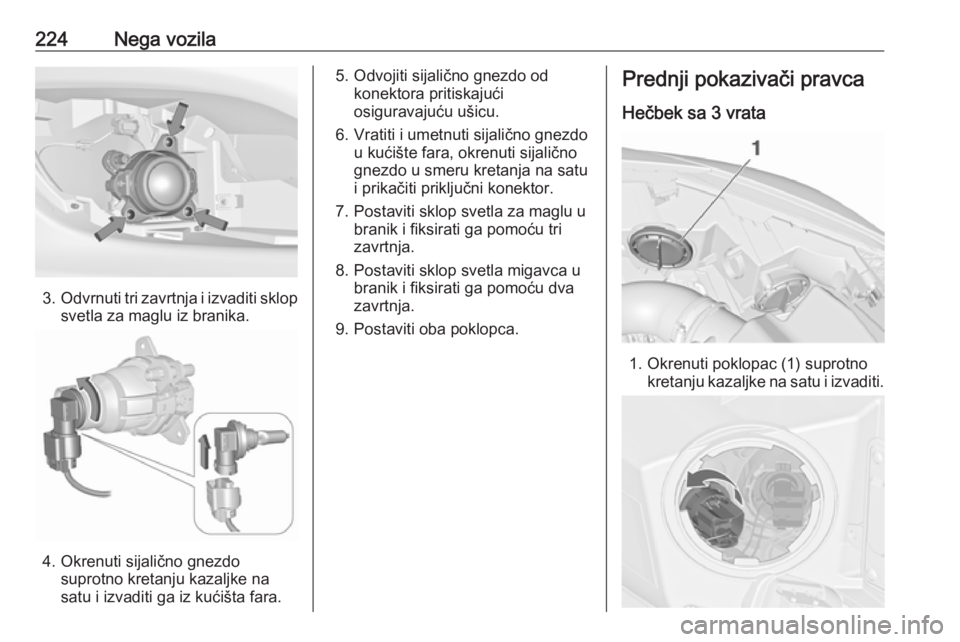

224Nega vozila
3.Odvrnuti tri zavrtnja i izvaditi sklop
svetla za maglu iz branika.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta fara.
5. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
6. Vratiti i umetnuti sijalično gnezdo u kućište fara, okrenuti sijalično
gnezdo u smeru kretanja na satu
i prikačiti priključni konektor.
7. Postaviti sklop svetla za maglu u branik i fiksirati ga pomoću tri
zavrtnja.
8. Postaviti sklop svetla migavca u branik i fiksirati ga pomoću dva
zavrtnja.
9. Postaviti oba poklopca.Prednji pokazivači pravca
Hečbek sa 3 vrata
1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditi.

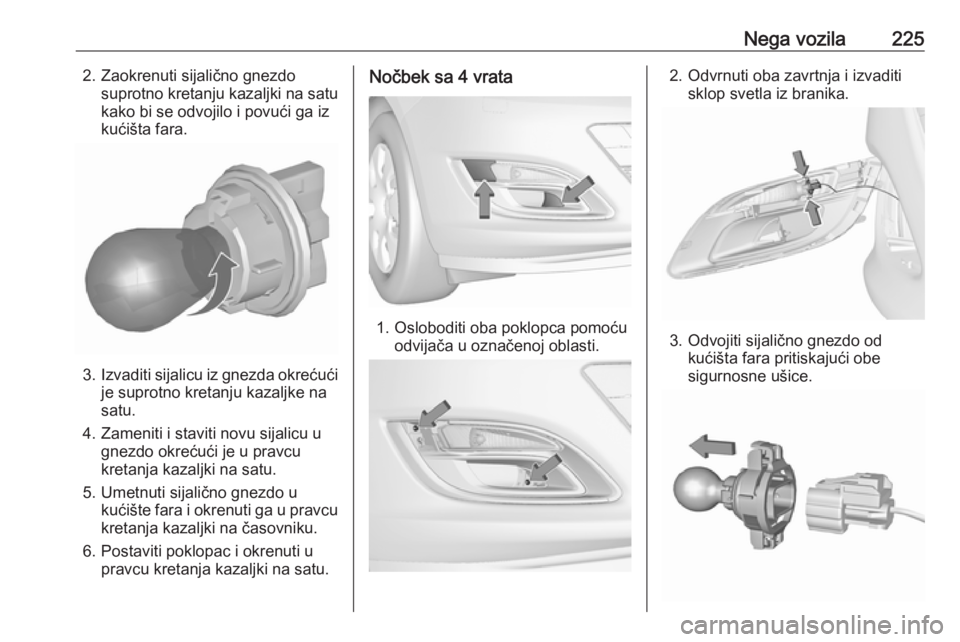

Nega vozila2252. Zaokrenuti sijalično gnezdosuprotno kretanju kazaljki na satukako bi se odvojilo i povući ga izkućišta fara.
3. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
4. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
5. Umetnuti sijalično gnezdo u kućište fara i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Nočbek sa 4 vrata
1. Osloboditi oba poklopca pomoću odvijača u označenoj oblasti.
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.
3. Odvojiti sijalično gnezdo odkućišta fara pritiskajući obe
sigurnosne ušice.

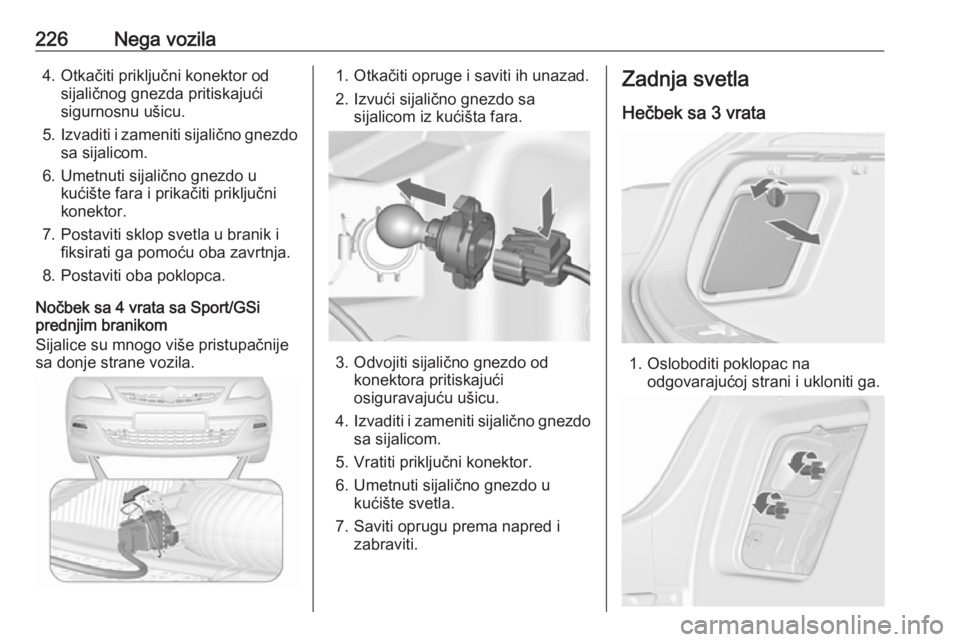

226Nega vozila4. Otkačiti priključni konektor odsijaličnog gnezda pritiskajući
sigurnosnu ušicu.
5. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
6. Umetnuti sijalično gnezdo u kućište fara i prikačiti priključni
konektor.
7. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
8. Postaviti oba poklopca.
Nočbek sa 4 vrata sa Sport/GSi
prednjim branikom
Sijalice su mnogo više pristupačnije
sa donje strane vozila.1. Otkačiti opruge i saviti ih unazad.
2. Izvući sijalično gnezdo sa sijalicom iz kućišta fara.
3. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
4. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
5. Vratiti priključni konektor.
6. Umetnuti sijalično gnezdo u kućište svetla.
7. Saviti oprugu prema napred i zabraviti.
Zadnja svetla
Hečbek sa 3 vrata
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.

Nega vozila2272. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Odvojiti električni konektor od nosača sijalice.
5. Ukloniti držač sijalica okrećući gai zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
Verzija sa svetlosnom diodom
(LED)
Samo svetlo pokazivača pravca
( 2 ) može da se zameni.
6. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Priključiti električni konektor na
sklop svetla. Montirati sklop svetla
sa sigurnosnim osovinicama u
udubljenje na karoseriji vozila i
pritegnuti plastične matice sa
unutrašnje strane prtljažnog
prostora. Zatvoriti poklopac i
zabraviti.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopce na odgovarajućoj strani.
2. Odvrnuti tri zavrtnja.
3. Izvaditi sklop zadnjeg svetla iz vrata prtljažnika.
4. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i

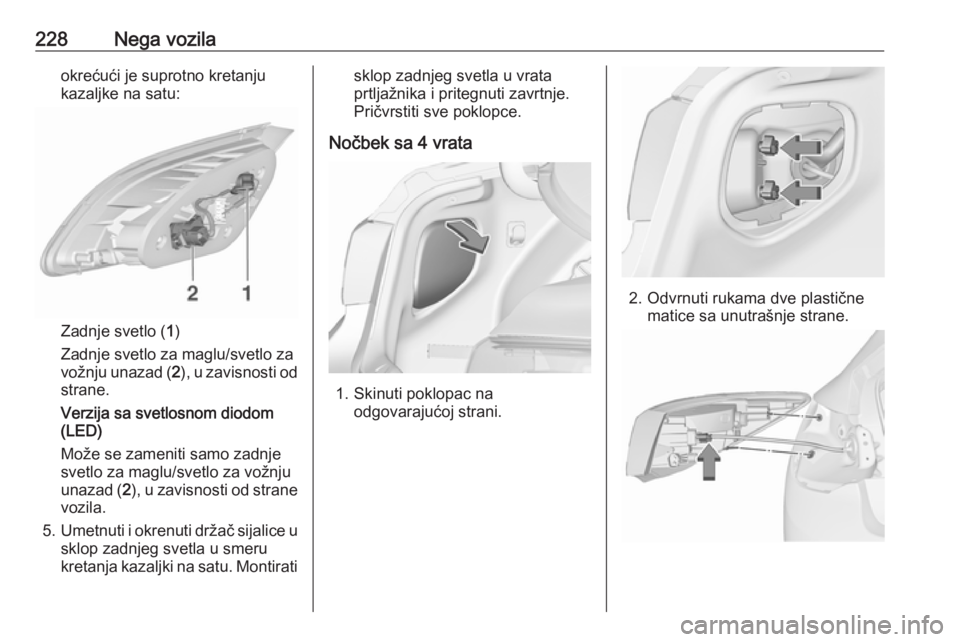

228Nega vozilaokrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
Verzija sa svetlosnom diodom
(LED)
Može se zameniti samo zadnje
svetlo za maglu/svetlo za vožnju
unazad ( 2), u zavisnosti od strane
vozila.
5. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Montirati
sklop zadnjeg svetla u vrata
prtljažnika i pritegnuti zavrtnje.
Pričvrstiti sve poklopce.
Nočbek sa 4 vrata
1. Skinuti poklopac na odgovarajućoj strani.
2. Odvrnuti rukama dve plastičnematice sa unutrašnje strane.

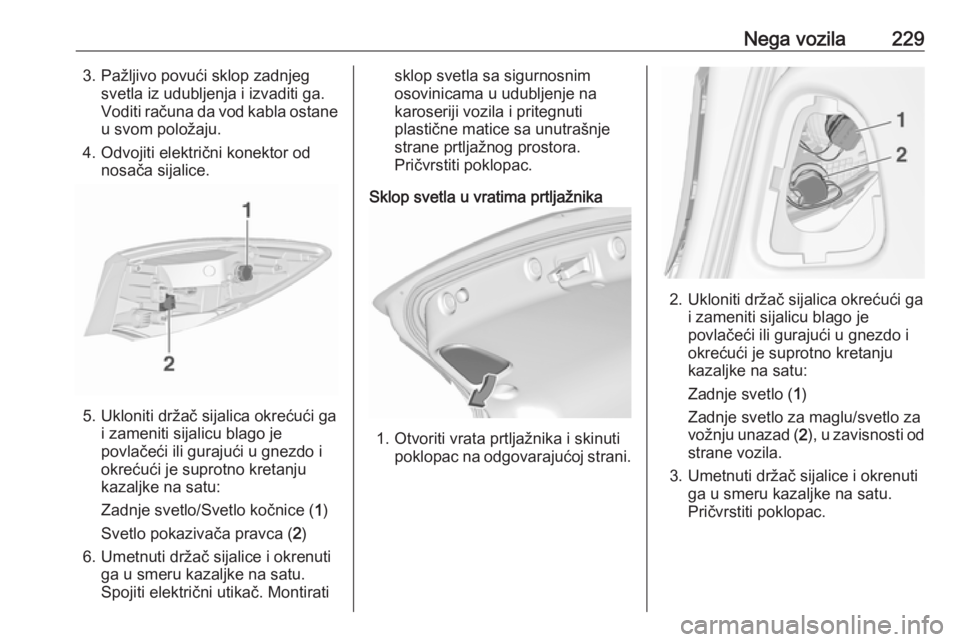

Nega vozila2293. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Odvojiti električni konektor od nosača sijalice.
5. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
6. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Spojiti električni utikač. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične matice sa unutrašnje
strane prtljažnog prostora.
Pričvrstiti poklopac.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopac na odgovarajućoj strani.
2. Ukloniti držač sijalica okrećući gai zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane vozila.
3. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Pričvrstiti poklopac.

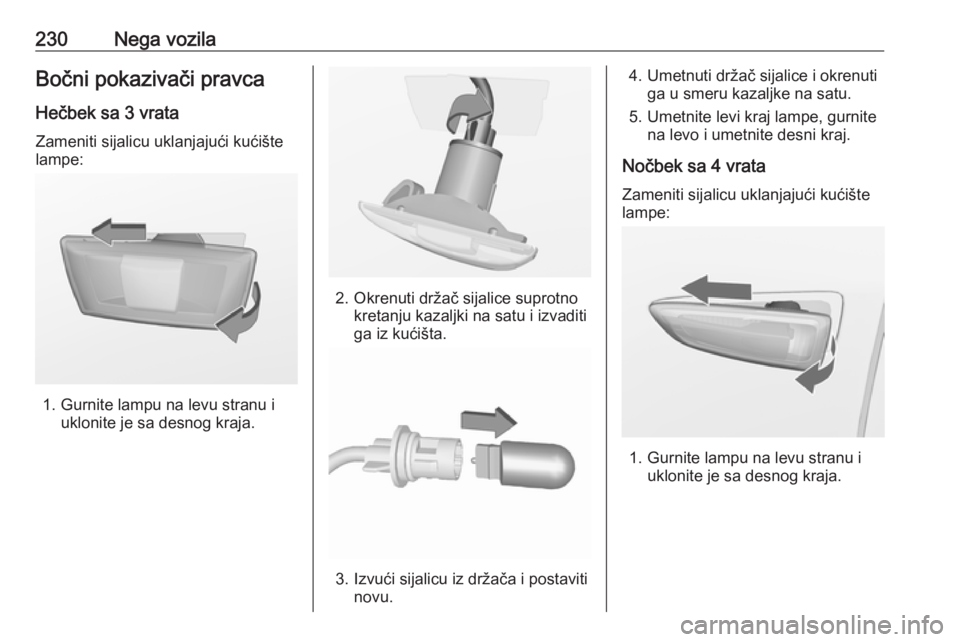

230Nega vozilaBočni pokazivači pravcaHečbek sa 3 vrata Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Nočbek sa 4 vrata
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
