Nega vozila183Prevući okruglu zaptivku preko
udubljenja u kućištu lampe.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad / zadnje
svetlo za maglu
Svetlo za hod unazad je smešteno sa
desne strane branika, a zadnje svetlo
za maglu sa leve strane branika.
Opis zamene sijalice je isti za oba
svetla.
1. Odvrnuti vijak i ukloniti poklopac.
2. Odvrnuti vijak i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijalično gnezdo okrećući ga ulevo.
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Vratiti sklop svetla u branik i fiksirati ga pomoću vijka.
7. Postaviti poklopac u branik i fiksirati ga pomoću vijka.

184Nega vozilaAdam Rocks
1. Ukloniti poklopac povlačenjemoznačenog dela rukom, videti
strelicu na slici.
2. Odvrnuti oba vijka i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
7. Umetnuti i zabraviti poklopac u branik.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.

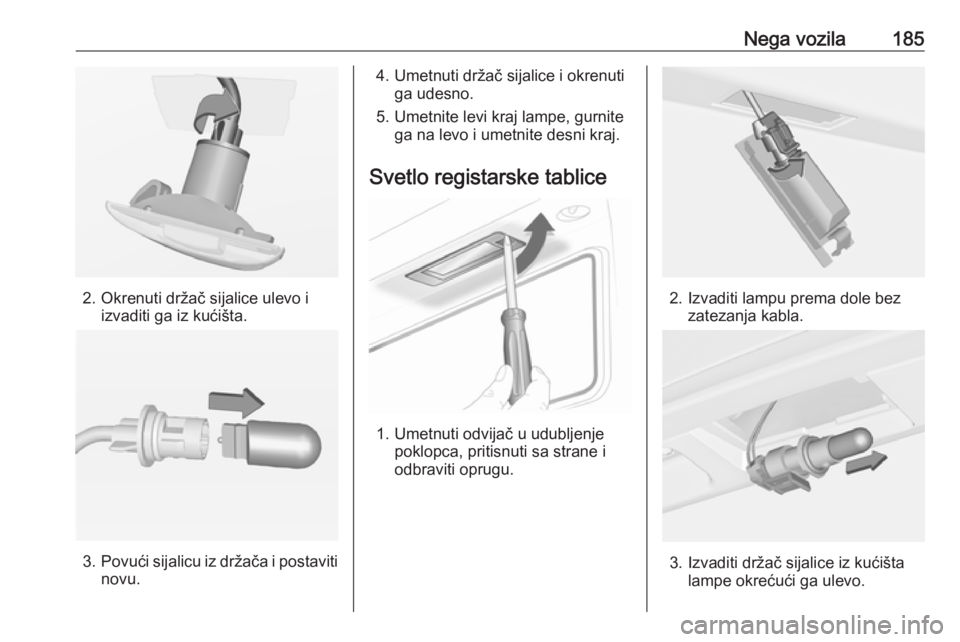

Nega vozila185
2. Okrenuti držač sijalice ulevo iizvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole bez zatezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga ulevo.

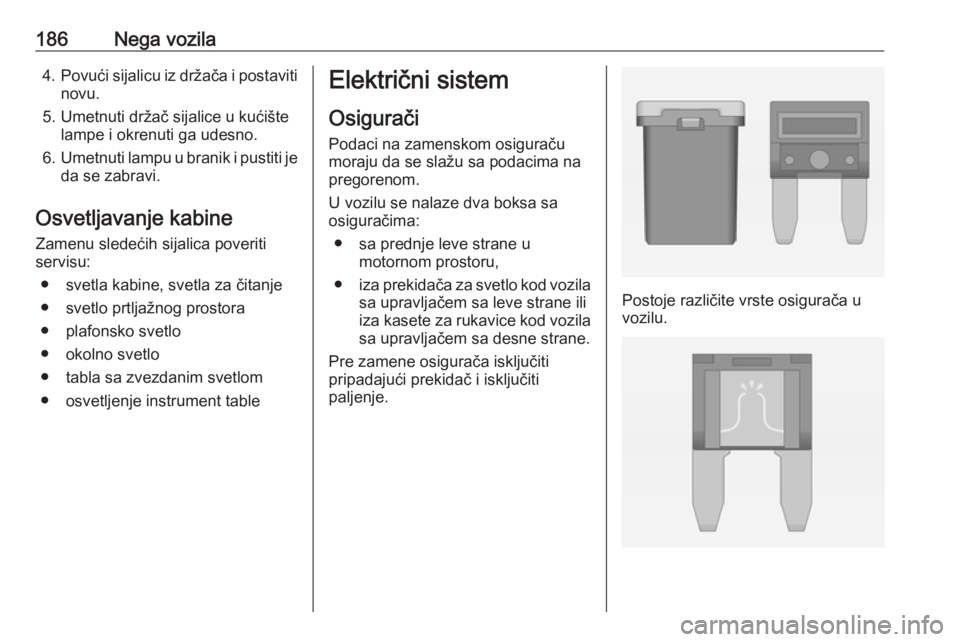

186Nega vozila4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i pustiti je
da se zabravi.
Osvetljavanje kabine Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● plafonsko svetlo
● okolno svetlo
● tabla sa zvezdanim svetlom ● osvetljenje instrument tableElektrični sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru,
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila sa upravljačem sa desne strane.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u vozilu.

Nega vozila187U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača se nalazi sa prednje
leve strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

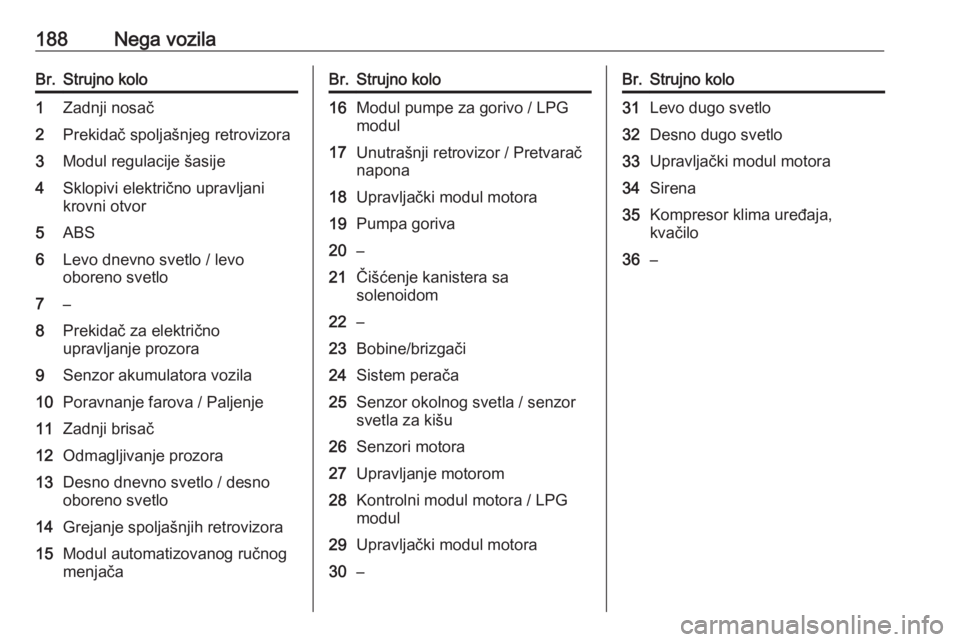

188Nega vozilaBr.Strujno kolo1Zadnji nosač2Prekidač spoljašnjeg retrovizora3Modul regulacije šasije4Sklopivi električno upravljani
krovni otvor5ABS6Levo dnevno svetlo / levo
oboreno svetlo7–8Prekidač za električno
upravljanje prozora9Senzor akumulatora vozila10Poravnanje farova / Paljenje11Zadnji brisač12Odmagljivanje prozora13Desno dnevno svetlo / desno
oboreno svetlo14Grejanje spoljašnjih retrovizora15Modul automatizovanog ručnog
menjačaBr.Strujno kolo16Modul pumpe za gorivo / LPG
modul17Unutrašnji retrovizor / Pretvarač
napona18Upravljački modul motora19Pumpa goriva20–21Čišćenje kanistera sa
solenoidom22–23Bobine/brizgači24Sistem perača25Senzor okolnog svetla / senzor
svetla za kišu26Senzori motora27Upravljanje motorom28Kontrolni modul motora / LPG
modul29Upravljački modul motora30–Br.Strujno kolo31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34Sirena35Kompresor klima uređaja,
kvačilo36–

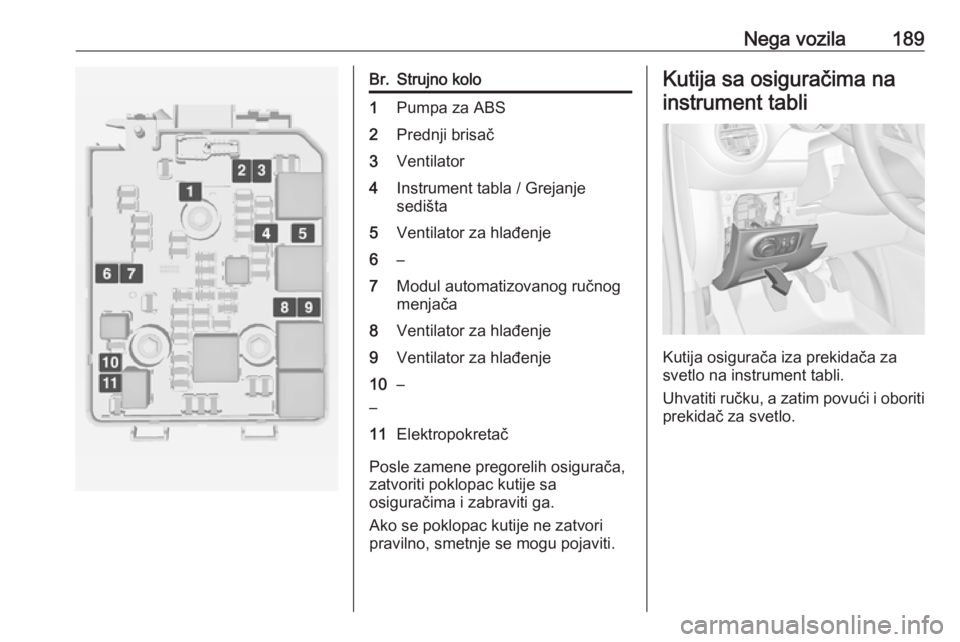

Nega vozila189Br.Strujno kolo1Pumpa za ABS2Prednji brisač3Ventilator4Instrument tabla / Grejanje
sedišta5Ventilator za hlađenje6–7Modul automatizovanog ručnog
menjača8Ventilator za hlađenje9Ventilator za hlađenje10
––11Elektropokretač
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli.
Uhvatiti ručku, a zatim povući i oboriti
prekidač za svetlo.

190Nega vozilaBr.Strujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Modul vazdušnog jastuka16Priključak za dijagnostiku17Kontakt brava18Klima sistemBr.Strujno kolo19Audio pojačivač20Pomoć pri parkiranju21Prekidač kočnice22Infotainment sistem23USB priključak za punjenje24Infotainment sistem25OnStar26Instrument tabla27Grejanje sedišta, vozač28–29–30Kontakt31Alarmni sistem zaštite od krađe32Grejanje sedišta, suvozač33Grejani upravljač34–35–36–
