2018.5 OPEL ADAM Používateľská príručka (in Slovak)

Úložná schránka63Vyberanie bicyklov
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Otočte rukoväť proti smeru
hodinových ručičiek a demontujte
montážne držiaky.
Odpojenie adaptéra 1. Sklopte dovnútra osadenia kolies.
2. Odopnite popruh.
3. Otočte páku (1) smerom dopredu
a podržte ju.
4. Nadvihnite adaptér (2) na zadnej časti a vyberte ho.
Demontáž rámu na uchytenie
bicyklov
Stlačte tlačidlo (1) a odmontujte
hornú časť stojana (2).

64Úložná schránkaStlačte tlačidlo (1) a premontujte
stojan (2).
Montážny držiak zostavte podľa
zobrazenia na obrázku.
Odistite rukoväť (1) otočením nabok a nadvihnite rám (2).
Zložte rám smerom dozadu, potom
ho potlačte dopredu, pokým sa
nezastaví (1).
Na zadnej časti stlačte rám smerom
dolu (2).
Sklopte dovnútra osadenie kolies
Sklopte dovnútra osadenie kolies.
Pripevnite popruh.Správne založte upínacie popruhy.
Odomknutie systému zadného
nosiča

Úložná schránka65Sklopte obidve upínacie páčky čo
najviac dovnútra. Pripevnite popruh.
Sklopenie koncových svetiel
Najprv sklopte koncové svetlá (1) čo
najviac dopredu.
Potom sklopte pánty (2) čo najviac
dopredu.
Sklopenie osvetlenia evidenčného
čísla
Sklopte osvetlenie evidenčného čísla
dopredu.
Uloženie systému zadného nosiča
Výstraha
Dávajte pozor, aby boli všetky
sklápateľné časti, ako sú napríklad osadenia kolies a montážne
držiaky, správne uložené. V
opačnom prípade sa môže systém
zadného nosiča poškodiť, ak sa
ho pokúsite roztiahnuť.
Zatlačte uvoľňovaciu páku nahor a podržte ju. Systém jemne nadvihnite
a zatlačte ho na doraz, pokým sa
nezaistí.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.

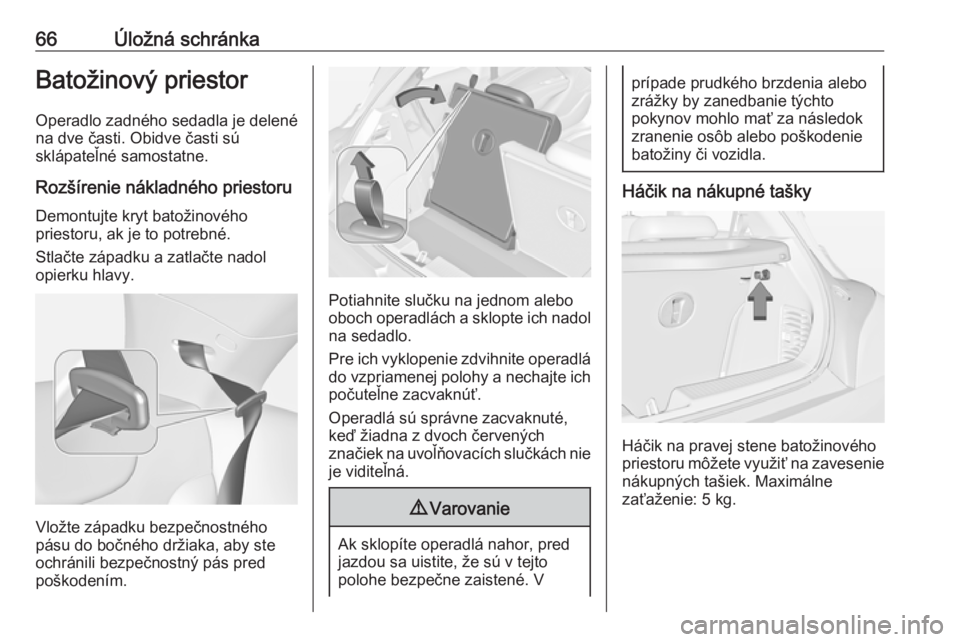

66Úložná schránkaBatožinový priestor
Operadlo zadného sedadla je delené
na dve časti. Obidve časti sú
sklápateľné samostatne.
Rozšírenie nákladného priestoru Demontujte kryt batožinového
priestoru, ak je to potrebné.
Stlačte západku a zatlačte nadol
opierku hlavy.
Vložte západku bezpečnostného
pásu do bočného držiaka, aby ste
ochránili bezpečnostný pás pred
poškodením.
Potiahnite slučku na jednom alebo
oboch operadlách a sklopte ich nadol na sedadlo.
Pre ich vyklopenie zdvihnite operadlá do vzpriamenej polohy a nechajte ich
počuteľne zacvaknúť.
Operadlá sú správne zacvaknuté,
keď žiadna z dvoch červených
značiek na uvoľňovacích slučkách nie je viditeľná.
9 Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Háčik na nákupné tašky
Háčik na pravej stene batožinového
priestoru môžete využiť na zavesenie nákupných tašiek. Maximálne
zaťaženie: 5 kg.

Úložná schránka67Zadný úložný priestor
Úložná schránka Uzatvárateľná odkladacia schránka v
batožinovom priestore. Kryt sa dá
uzamknúť otočením gombíka. Počas
jazdy musí byť uzamknutá.
Pre otvorenie ju odomknite a
zdvihnite kryt.
Pre odstránenie kryt otvorte a
posuňte ho doľava.
Schránka sa do rozdeliť pomocou rozdeľovača.
Kryt úložnej schránky sa dá zaťažiť
max. 20 kg.
Demontáž
Aby ste získali prístup k núdzovému vybaveniu pre prípad poruchy alebo
za účelom výmeny žiarovky v
zadných svetlách, musíte úložnú
schránku odstrániť:
● Demontujte kryt batožinového priestoru 3 67.
● Sklopte nadol operadlá zadných sedadiel 3 66.
● Otvorte úložnú schránku.
● Otočte zaisťovacie háčiky na oboch stranách dozadu a
zatlačte pripínacie oká nadol do
priehlbín.
● Zdvihnite úložnú schránku a uložte ju na sklopených
operadlách.
● Vyberte úložnú schránku z batožinového priestoru.
Montáž ● Vložte úložnú schránku na sklopené operadlá.
● Zasuňte schránku do batožinového priestoru.
● Otvorte úložnú schránku.
● Zdvihnite pripínacie oká na oboch stranách a otočte
zaisťovacie háky smerom
dopredu, aby ste priečinok
uchytili na pripínacích okách.
● Zdvihnite operadlá zadných sedadiel a namontujte kryt
batožinového priestoru.
● Uložte kufrík so súpravou na opravu pneumatiky do
odkladacej komory v úložnej
schránke.
● Zatvorte a zaistite kryt.
Kryt nákladového priestoru
Na kryt neukladajte žiadne predmety.

68Úložná schránkaOtvorenie
Zdvihnite kryt na zadnom konci.
Zapadne do takmer vertikálnej
polohy. Ďalšie otvorenie je možné.
Pre uzatvorenie posuňte kryt nadol až za bod zapadnutia.
Odopnutie
Zatlačte kryt nahor v ľavej a pravej
strane zo sklopenej polohy a vyberte ho.
Inštalácia Nechajte kryt zapadnúť do vodítok na
oboch stranách.
Kryt zadného úložného
priestoru podlahy
Zadný kryt v podlahe
Zdvihnite zadný kryt podlahy, aby ste
získali prístup k núdzovému
vybaveniu pre prípad poruchy.
Nástroje 3 193.
Kryt subwoofera
Zdvihnite zadnú časť krytu podlahy, aby ste získali prístup k výstražnému
trojuholníku.
Keď zatvárate kryt podlahy, uistite sa,
že je zaistený upínadlom Velcro.

Úložná schránka69Demontáž
Odstráňte kryt podlahy, aby ste
získali prístup k núdzovému
vybaveniu pre prípad poruchy a za
účelom výmeny žiarovky v zadných
svetlách:
● Zdvihnite a sklopte zadnú časť smerom dopredu.
● Potiahnite kryt smerom dozadu, vodítko ho mierne nadvihne.
● Odpojte kryt z batožinového priestoru.
Aby ste získali prístup k pravémukrytu v batožinovom priestore, napr.
za účelom výmeny žiaroviek, sklopte
nadol pravé zadné operadlo a
vytiahnite skrinku s náradím, ktorá sa nachádza vedľa subwoofera.
Výmena žiarovky 3 183.
Montáž ● Ak ste skrinku s náradím vybrali, vložte ju späť.
● Vložte kryt podlahy do batožinového priestoru.● Kryt podlahy pomaly posuňtesmerom dopredu, pričom dbajte
na to, aby sa vodiace skrutky
zasunuli do pripojení
batožinového priestoru, a
nechajte kryt podlahy klesnúť
nadol do správnej polohy.
● Zatvorte kryt podlahy sklopením hornej časti smerom dozadu a
upevnite ho pomocou suchého
zipsu.
● Vyklopte nahor operadlá zadných sedadiel.

70Úložná schránkaVšeobecná rada9Varovanie
Z bezpečnostných dôvodov uložte
všetky diely v batožinovom
priestore na svoje miesto, vždy
jazdite so zatvoreným zadným
krytom podlahy batožinového
priestoru a, ak je to možné, nie so sklopenými operadlami zadných
sedadiel.
V opačnom prípade môžu byť
pasažieri vo vozidle zranení
vymrštenými predmetmi v prípade
prudkého brzdenia, náhlej zmeny smeru alebo nehody.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
Výstražný trojuholník
Výstražný trojuholník je uložený a
zaistený elastickými popruhmi v
batožinovom priestore pod
výklopným vekom batožinového
priestoru.
Ak je vozidlo vybavené úložnou
schránkou v batožinovom priestore,
vyberte úložnú schránku, aby ste
získali prístup k výstražnému
trojuholníku 3 67.
Verzia so subwooferom
