Funciones de los instrumentos y man dos
4-31
4
SAU64050
Sistema de corte d el circuito d e
encen did o
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
 Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
 Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
 Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UBN6S0S0.book Page 31 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-32
4

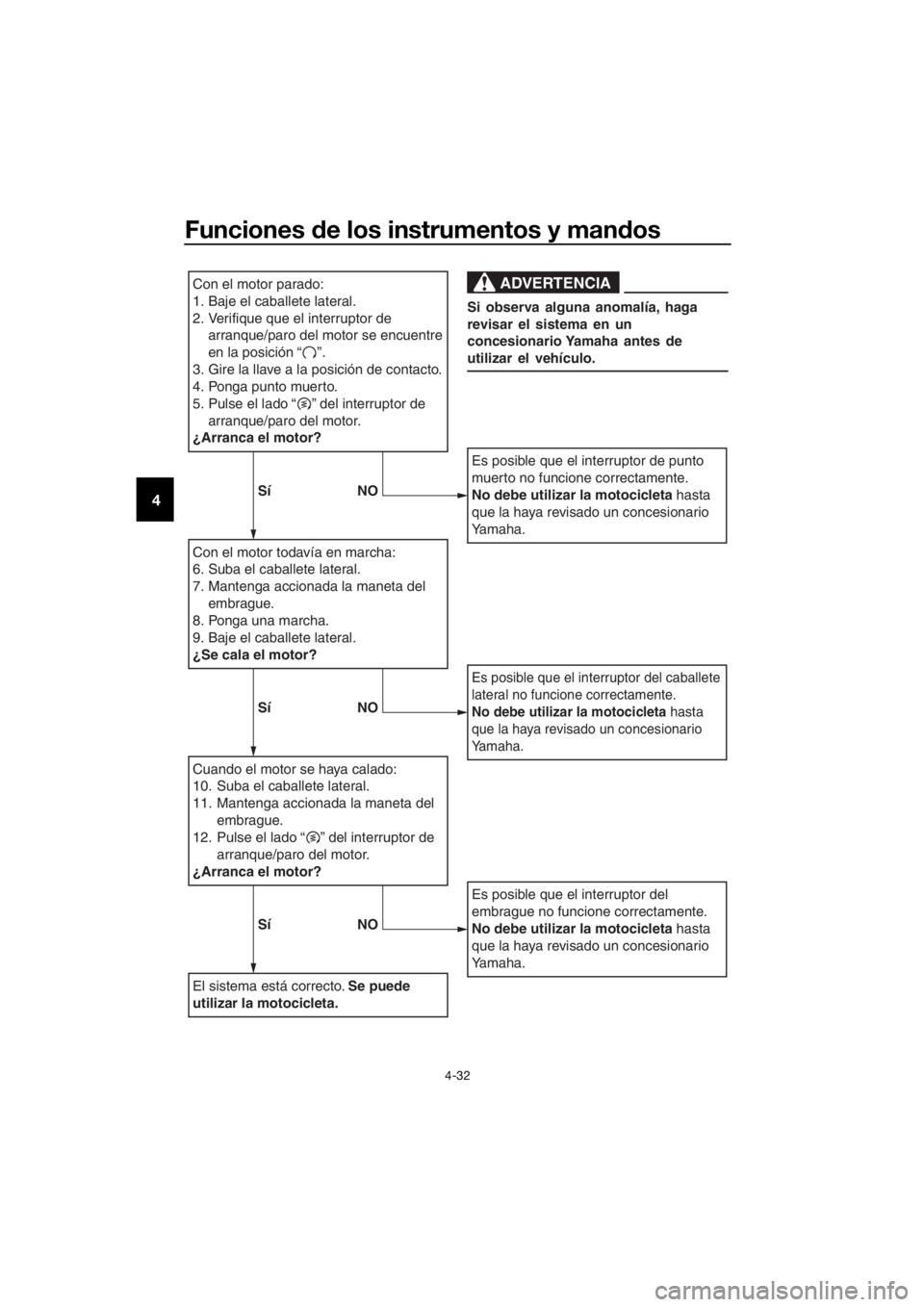

Con el motor parado:
1. Baje el caballete lateral.
2.
Verifique que el interruptor de
arranque/paro del motor se encuentre
en la posición “ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5.
Pulse el lado “ ” del interruptor de
arranque/paro del motor.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.
Pulse el lado “ ” del interruptor de
arranque/paro del motor.
¿Arranca el motor?
El sistema está correcto. Se puede
utilizar la motocicleta.
Es posible que el interruptor de punto
muerto no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del caballete
lateral no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del
embrague no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
ADVERTENCIA
Si observa alguna anomalía, haga
revisar el sistema en un
concesionario Yamaha antes de
utilizar el vehículo.
Sí NO
SíNO
SíNO
UBN6S0S0.book Page 32 Monday, January 23, 2017 4:30 PM

Para su seguridad – comprobaciones previas
5-1
5
SAU63440
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condi-
ciones de funcionamiento seguras. Observe siempre los procedimientos y programas de
revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de
acci dente o d años materiales. No utilice el vehículo si observa cualquier anomalía. Si
una anomalía no pue de resolverse me diante los proce dimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de
gasolina no esté obstruido, agrietado o dañado y com-
probar la conexión del tubo. 4-21,
4-22
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas. 7-15
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo reco-
mendado hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigera- ción. 7-19
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-29,
7-30
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-29,
7-30
UBN6S0S0.book Page 1 Monday, January 23, 2017 4:30 PM

Para su seguridad – comprobaciones previas
5-2
5
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario. 7-27
Puño del acelerad or• Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que
ajuste el juego libre del puño del acelerador y lubrique el
cable y la caja del puño. 7-23,
7-34
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario.
7-33
Ca dena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario. 7-31,
7-33
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del
dibujo.
• Comprobar la presión.
• Corregir si es necesario. 7-24,
7-26
Pe dales de freno y
cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es nece-
sario. 7-34
Manetas de freno y
embrague • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es ne-
cesario. 7-35
Caballete lateral • Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario. 7-35
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos es-
tén correctamente apretados.
• Apretar si es necesario. —
Instrumentos, luces,
señales e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor d el caballe-
te lateral • Comprobar funcionamiento del sistema de corte del cir-
cuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 4-30
ELEMENTO COMPROBACIONES PÁGINA
UBN6S0S0.book Page 2 Monday, January 23, 2017 4:30 PM

Utilización y puntos importantes para la conducción
6-1
6
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o daños personales.
SAU73450
NOTA
Este modelo está equipado con:
 un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En ese caso, gire la llave a
“OFF” y luego a “ON” antes de arran-
car de nuevo el motor. De lo contrario,
el motor no arrancará aunque gire al
pulsar el interruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En ese caso, basta pulsar el
interruptor de arranque para volver a
arrancar el motor.
UBN6S0S0.book Page 1 Monday, January 23, 2017 4:30 PM

Utilización y puntos importantes para la conducción
6-2
6
SAU80211
Arranque del motor
Para que el sistema de corte del circuito de
encendido (página 4-31) permita el arran-
que, debe cumplirse una de las condicio-
nes siguientes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para arrancar el motor
1. Gire la llave a la posición “ON” y veri- fique que el interruptor de paro del
motor se encuentre en “ ”.
2. Verifique que las luces siguientes
efectúen una comprobación del cir-
cuito (se encienden unos segundos y
luego se apagan). Luz de aviso de avería del motor
 Luz de aviso del sistema ABS*
 Luz de aviso del nivel de aceite
 Luz de aviso del nivel de gasoli-
na*
 Luz de aviso de la temperatura
del líquido refrigerante
 Luz indicadora del sistema de
control de tracción
 Luz indicadora de la sincroniza-
ción del cambio
 Luz indicadora del sistema inmo-
vilizador
NOTA
La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcanza una ve-
locidad de 10 km/h (6 mi/h).
 La luz de aviso del nivel de gasolina
permanece encendida si el nivel de
gasolina está bajo.
ATENCIÓN
SCA24110
Si una luz in dica dora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.
3. Ponga punto muerto (o mantenga apretada la maneta de embrague con
el caballete lateral subido).
4. Pulse el interruptor de arranque “ ” para poner en marcha el motor con el
arranque eléctrico.
Suelte el interruptor de arranque
cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
UBN6S0S0.book Page 2 Monday, January 23, 2017 4:30 PM

Utilización y puntos importantes para la conducción
6-3
6
SAU77400
Cambio
El cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.
NOTA
Para poner la transmisión en la posición de
punto muerto, pise el pedal de cambio re-
petidamente hasta que llegue al final de su
recorrido y, a continuación, levántelo lige-
ramente.
ATENCIÓN
SCA23990
 Incluso con la transmisión en la po-
sición de punto muerto, no d es-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor parad o ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionand o. Un engrase ina decua-
d o pue de averiar la transmisión.
 Excepto cuan do cambie a una mar-
cha superior con el sistema d e
cambio rápi do, utilice siempre el
embrague para cambiar de marcha
a fin de no averiar el motor, la trans-
misión y la transmisión secun daria, los cuales no están
diseña dos para
soportar el impacto de un cambio
forza do.
1. Posiciones del cambio
2. Posición de punto muerto
1
N
2 3
4
5
6
2
1
UBN6S0S0.book Page 3 Monday, January 23, 2017 4:30 PM

Utilización y puntos importantes para la conducción
6-4
6
SAU16811
Consejos para re ducir el consu-
mo de gasolina
El consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
 No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16842
Rodaje del motor
No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1600 km (1000 mi). Las diferentes piezas
del motor se desgastan y pulen hasta sus
holguras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17085
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 8300 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se d ebe
cambiar el aceite del motor y sustituir el
cartucho o elemento d el filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 9900 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UBN6S0S0.book Page 4 Monday, January 23, 2017 4:30 PM
