2017 YAMAHA YZF-R6 ESP

Funciones de los instrumentos y man dos
4-10
4
El cronómetro de vueltas registra y guarda
los tiempos de un máximo de 20 vueltas.
Los registros de tiempos de vueltas se divi-
den en dos grupos: “L” ordenados por
vueltas y “F” ordenados por velocidad. En
el historial ordenado por vueltas, la vuelta
más reciente es L1 (y L19 pasa a ser L20).
En el caso del historial ordenado por velo-
cidad, cualquier nueva vuelta rápida dentro
de las 20 más rápidas se introduce en el
historial y la F20 anterior se borra.
Utilización del cronómetro de vueltas
1. Pulse el botón “RESET” durante un
segundo para que el cronómetro de
vueltas quede listo para contar (los
dos puntos “:” y el punto “.” parpa-
dean).
2. Pulse el interruptor de ráfagas “ ”
para poner en funcionamiento el cro-
nómetro de vueltas.
3. Pulse el interruptor de ráfagas “ ”
para marcar el inicio de cada nueva
vuelta.
4. Pulse el botón “SELECT” para detener
el cronómetro de vueltas.
5. Vuelva a pulsar el botón “SELECT” para poner a cero el cronómetro de
vueltas (o pulse el botón “RESET” du-
rante un segundo para poner a cero el
cronómetro de vueltas y dejarlo listo
para contar). Para ver el historial de tiempos de vueltas
1. Pulse el botón “SELECT” durante un
segundo. Se selecciona el historial or-
denado por vueltas (indicado por
“L-20” en la parte inferior del visor) o
vuelva a pulsar el botón “SELECT”
para seleccionar el historial ordenado
por velocidad (indicado por “F-20”). “L-20” = ordenado por vueltas (el
más reciente es L1)
 “F-20” = ordenado por velocidad
(la vuelta más rápida es F1)
2. Pulse el botón “RESET” para mostrar el tiempo de la 1a vuelta de ese grupo
del historial (indicado por “L1” o “F1”).
3. Utilice el botón “SELECT” para des- plazarse por el historial en orden as-
cendente o utilice el botón “RESET”
para desplazarse por el historial en or-
den descendente.
1. Temporizador de vueltas
1
1. Tipo de historial (L-20 o F-20)
1. Número de vuelta/Marca más rápida
2. Tiempo de vuelta
1
1
2
UBN6S0S0.book Page 10 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-13
4
Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:
 cuentakilómetros
 dos cuentakilómetros parciales
 cuentakilómetros parcial de reserva
de gasolina
 consumo instantáneo de gasolina
 consumo medio de gasolina
 total de gasolina utilizada
In dicaciones del visor multifunción
Pulse el botón “SELECT” para cambiar en-
tre cuentakilómetros “ODO”, cuentakiló-
metros parciales “T RIP 1” y “TRIP 2”,
consumo instantáneo de gasolina “km/L”,
“L/100 km” o “MPG”, consumo medio de
gasolina “AVE _ _ _._ km/L”, “AVE _ _ _._
L/100 km” o “AVE _ _ _._ MPG” y total de
gasolina utilizada “_ _._” en el orden si-
guiente:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km o MPG → AVE _ _ _._ km/L, AVE _ _ _._
L/100 km o AVE _ _ _._ MPG → _ _._ →
ODO
Cuentakilómetros y cuentakilómetros
parciales
El cuentakilómetros muestra la distancia
total recorrida por el vehículo. Los cuentakilómetros parciales muestran la
distancia recorrida desde que se pusieron
a cero por última vez. Para poner a cero un
cuentakilómetros parcial, pulse el botón
“RESET” durante un segundo.
NOTA

El cuentakilómetros se bloquea a
999999.
 Los cuentakilómetros parciales se po-
nen a cero y siguen contando cuando
llegan a 9999.9.
Cuentakilómetros parcial de reserva de
gasolina
Si se enciende la luz de aviso del nivel de
gasolina, la indicación cambia automática-
mente a cuentakilómetros parcial de reser-
va de gasolina “TRIP F” y comienza a
contar la distancia recorrida desde ese
punto. En ese caso, pulse el botón “SE-
LECT” para cambiar la indicación en el or-
den siguiente:
TRIP F → km/L, L/100 km o MPG → AVE _
_ _._ km/L, AVE _ _ _._ L/100 km o AVE _ _
_._ MPG → _ _._ → ODO → TRIP 1 →
TRIP 2 → TRIP F
NOTA
Si no pone a cero el cuentakilómetros par-
cial de reserva de gasolina de forma ma-
nual, se pondrá a cero automáticamente y
desaparecerá del visor después de repos-
tar y recorrer 5 km (3 mi).
1. Visor multifunción
1
UBN6S0S0.book Page 13 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-14
4
Consumo instantáneo de gasolina
Esta función calcula el consumo de gasoli-
na en las condiciones de marcha del mo-
mento.
La indicación del consumo instantáneo de
gasolina puede ser en “km/L” o “L/100 km”
cuando se utilizan kilómetros o “MPG”
cuando se utilizan millas. Cundo se utilizan
kilómetros, pulse el botón “SELECT” du-
rante un segundo para cambiar entre
“km/L” y “L/100 km”.  “km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
 “L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
 “MPG”: distancia que se puede reco-
rrer con 1.0 US gal de gasolina en las
condiciones de marcha del momento.
NOTA
A menos de 20 km/h (12 mi/h), la indicación
es “_ _ _._”.
Consumo me dio de gasolina
Esta indicación calcula el consumo medio
de gasolina desde la última vez que se rei-
nició.
La indicación del consumo medio de gaso-
lina puede ser en “AVE _ _ _._ km/L” o
“AVE _ _ _._ L/100 km” cuando se utilizan
kilómetros o “AVE _ _ _._ MPG” cuando se
utilizan millas. Cundo se utilizan kilómetros,
pulse el botón “SELECT” durante un se-
gundo para cambiar entre “AVE _ _ _._
km/L” y “AVE _ _ _._ L/100 km”.  “AVE _ _ _._ km/L”: distancia media
que se puede recorrer con 1.0 L de
gasolina.
 “AVE _ _ _._ L/100 km”: cantidad me-
dia de gasolina necesaria para reco-
rrer 100 km.
 “AVE _ _ _._ MPG”: distancia media
que se puede recorrer con 1.0 US gal
de gasolina.
NOTA
Para poner a cero la indicación del
consumo medio de gasolina, pulse el
botón “RESET” durante un segundo.
 Después de poner a cero la indicación
de consumo medio de gasolina, se
muestra “_ _ _._” hasta que el vehículo
ha recorrido 1 km (0.6 mi).
1. Pantalla del consumo instantáneo de
gasolina
1
1. Pantalla del consumo medio de gasolina
1
UBN6S0S0.book Page 14 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-15
4
Total d e gasolina utiliza da
Indica la cantidad total de gasolina que se
ha utilizado desde que se puso a cero por
última vez.
Cuando se utilizan kilómetros, esta cifra se
indica en litros. Cuando se utilizan millas,
esta cifra se indica en galones.
Para poner a cero la indicación del total de
gasolina utilizada, pulse el botón “RESET”
durante un segundo.
NOTA
Después de poner a cero la indicación del
total de gasolina utilizada, se muestra
“_ _ . _” hasta que el vehículo ha recorrido
una distancia suficiente.
Función de control d e brillo del visor y de
la luz d e cambio El ciclo incluye cinco funciones de control
que permiten efectuar los ajustes siguien-
tes en el orden que se indica a continua-
ción.
 Brillo del visor: ajuste del brillo de las
indicaciones y el tacómetro.
 Funcionamiento de la luz de cambio:
encendida, parpadeo o apagada.
 Activación de la luz de cambio: esta-
blecer el régimen del motor al cual se
enciende la luz de cambio.
 Desactivación de la luz de cambio: es-
tablecer el régimen del motor al cual
se apaga la luz de cambio.
 Brillo de la luz de cambio: ajuste del
brillo de la luz de cambio.
NOTA
Vea la indicación del nivel de brillo cuando
vaya a ajustar los niveles de brillo.
Para ajustar el brillo del visor y del tacóme-
tro
1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón “SE-
LECT”.
3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón “SELECT”.
4. Pulse el botón “RESET” para selec-
cionar el nivel de brillo.
5. Pulse el botón “SELECT” para confir- mar el ajuste. El modo de control pasa
al funcionamiento de la luz de cambio.
Para seleccionar el funcionamiento de la
luz de cambio
1. Pulse el botón “RESET” para selec- cionar uno de los ajustes siguientes
del funcionamiento de la luz de cam-
bio: On: la luz de cambio se enciende
cuando está activada. (Este ajus-
te se selecciona cuando la luz de
cambio permanece encendida).
1. Indicación del total de gasolina utilizada
1. Luz de cambio
2. Margen de activación de la luz de cambio
3. Visor de nivel de brillo
1
12
3
UBN6S0S0.book Page 15 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-19
4
SAU63040
ABS
El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción d e la veloci dad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calzad as, como por
ejemplo superficies irregulares o
gravilla, la distancia de frena da
pue de ser mayor con ABS que sin
ABS.
El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA
 El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.
ATENCIÓN
SCA20100
Evite
dañar el sensor d e la rueda o el ro-
tor del sensor de la rue da; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
1
2
1
2
UBN6S0S0.book Page 19 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-20
4
SAU13075
Tapón del depósito de gasolina
Para abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del
depósito de gasolina.
Para cerrar el tapón d el depósito de ga-
solina 1. Empuje el tapón en su sitio con la llave en la cerradura.
2. Gire la llave en el sentido contrario al de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA
No se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro de incen dio.
1. Desbloquear.
2. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2
1
UBN6S0S0.book Page 20 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-22
4
NOTA
 Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
 Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-
na lleve la misma identificación.
El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU80200
Tubo de desbor damiento del d e-
pósito de gasolina
Antes de utilizar el vehículo:
 Compruebe la conexión del tubo de
desbordamiento del depósito de ga-
solina.
 Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
 Verifique que el extremo del tubo de
desbordamiento del depósito de ga-
solina no esté obstruido y límpielo si
es necesario.
 Verifique que el extremo del tubo de
desbordamiento del depósito de ga-
solina quede situado como se mues-
tra.
NOTA
Consulte en la página 7-15 la información
sobre la bombona.
E10
1. Guía
2. Tubo de desbordamiento del depósito de
gasolina
1
2

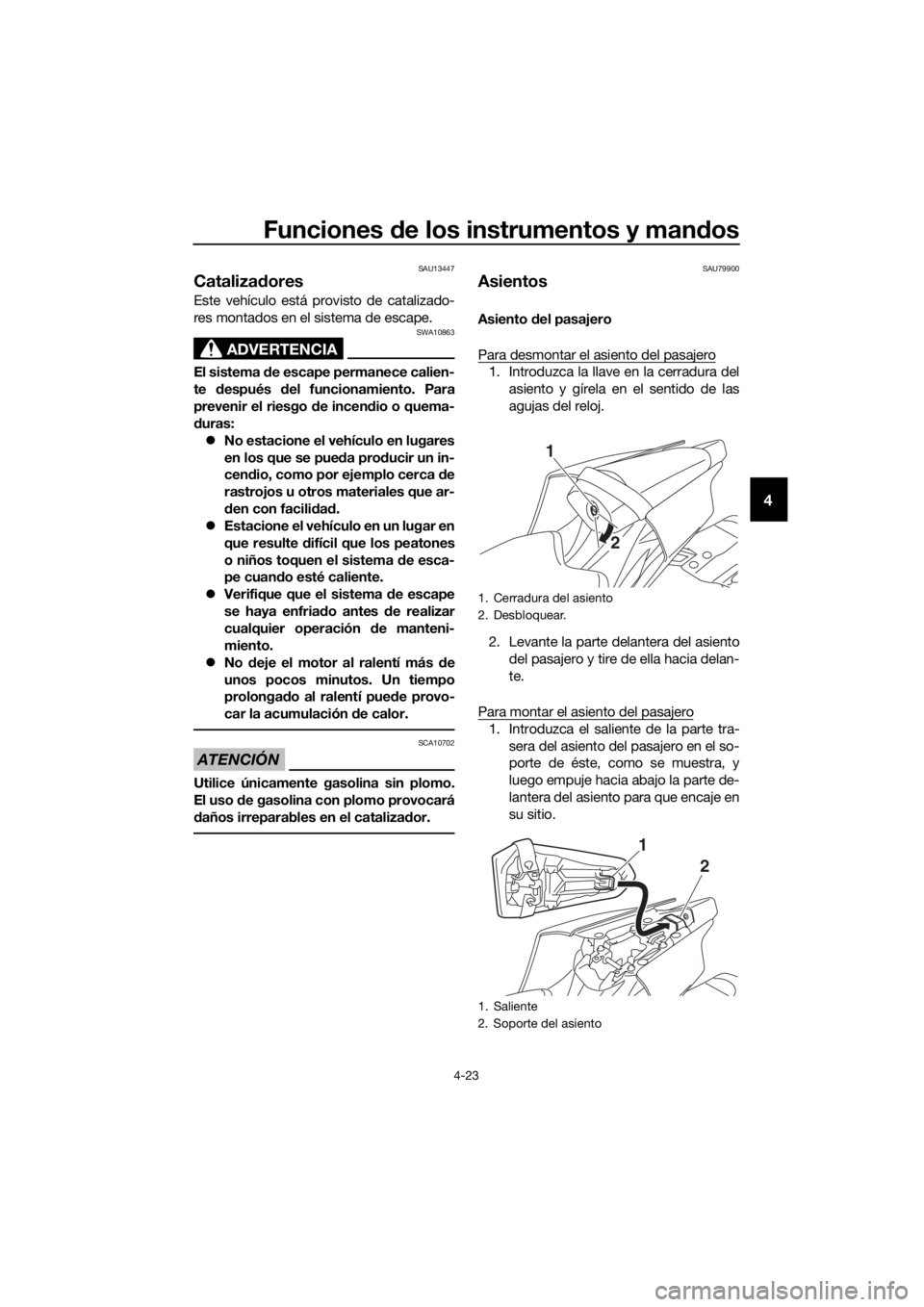

UBN6S0S0.book Page 22 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-23
4
SAU13447
Catalizad ores
Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema de escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
SAU79900
Asientos
Asiento del pasajero
Para desmontar el asiento del pasajero
1. Introduzca la llave en la cerradura del asiento y gírela en el sentido de las
agujas del reloj.
2. Levante la parte delantera del asiento del pasajero y tire de ella hacia delan-
te.
Para montar el asiento del pasajero
1. Introduzca el saliente de la parte tra- sera del asiento del pasajero en el so-
porte de éste, como se muestra, y
luego empuje hacia abajo la parte de-
lantera del asiento para que encaje en
su sitio.
1. Cerradura del asiento
2. Desbloquear.
1. Saliente
2. Soporte del asiento
1
2
2
1
UBN6S0S0.book Page 23 Monday, January 23, 2017 4:30 PM
