de um carregador de baterias conven-cional danificará a bateria.
Acondicionamento da bateria 1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco. PRECAU-
ÇÃO: Para remover a bateria, deve
verificar se a chave está rodada
para “OFF”, e, em seguida, desligue
o fio negativo antes de desligar o fio
positivo.
[PCA16303]
2. Caso a bateria fique guardada durante mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está rodada para “OFF”, e,
em seguida, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
4. Após a instalação, certifique-se de que os fios para bater ia estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateri a descarregada po-
derá provocar danos permanentes na
mesma.
PAU66592
Substituição dos fusíveisO fusível principal e o fusível do motor ABS
encontram-se por baixo do assento do con-
dutor.
Para aceder ao fusível do motor ABS1. Retire o assento do passageiro e o as-
sento do condutor. (Consulte a
página 4-37.)
2. Retire o painel retirando os respecti- vos parafusos.1. Fusível principal
2. Fusível do motor do ABS
3. Cobertura do relé do motor de arranque
4. Fusível de substituição do motor do ABS1 2
4
3




Manutenção periódica e ajustes
7-37
1
2
3
4
5
67
8
9
10
11
12
3. Retire a cobertura do relé do motor de arranque puxando-a para cima.
As caixas de fusíveis, que contêm os fusí-
veis para os diferentes circuitos, encon-
tram-se sob o painel A. (Consulte a
página 7-10.) Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema elétrico
e possivelmente um incên-
dio.
[PWA15132]
1. Parafuso
2. Painel
1. Cobertura do relé do motor de arranque1 1
2
1
1. Fusível de perigo
2. Fusível do sistema de injeção
3. Fusível da válvula eletrónica do
acelerador
4. Fusível de reserva
5. Fusível do motor da ventoinha do radiador auxiliar
6. Fusível do motor da ventoinha do radiador
7. Fusível de substituição
1
2
3
4
5
6 7
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível da ECU do ABS
4. Fusível de solenóide ABS
5. Fusível do farol dianteiro
6. Fusível para terminal 1
7. Fusível de substituição
8. Fusível da SCU (YZF-R1M)
1
23
45
6
7
8
7




Manutenção periódica e ajustes
7-38
1
2
3
4
5
678
9
10
11
12
3. Rode a chave para “ON” e ligue o cir- cuito elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAU67121
Luzes do veículoEste modelo está equipado com luzes LED.
Os faróis dianteiros, os mínimos, os indica-
dores de mudança de direção, a luz do tra-
vão/farolim traseiro e a luz da chapa de
matrícula são LED. Não há lâmpadas pas-
síveis de serem substi tuídas pelo utilizador.
Se uma luz não se acender, verifique os fu-
síveis e, em seguida, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
da nem autocolantes na lente do faroldianteiro.
Fusíveis especificados:
Fusível principal: 50.0 A
Fusível para terminal 1: 2.0 A
Fusível do farol dianteiro: 7.5 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 15.0 A
Fusível do motor da ventoinha do ra-
diador: 15.0 A
Fusível do motor da ventoinha do ra-
diador auxiliar: 10.0 A
Fusível motor ABS: 30.0 A
Fusível da luz de perigo: 7.5 A
Fusível da ABS ECU: 7.5 A
Fusível de solenóide ABS: 15.0 A
Fusível da SCU: 7.5 A (YZF-R1M)
Fusível do sistema de injecção: 15.0 A
Fusível de reserva: 7.5 A
Fusível da válvula eléctrica do acele-
rador: 7.5 A1. Mínimos
2. Farol dianteiro
12
1
2




Manutenção periódica e ajustes
7-39
1
2
3
4
5
67
8
9
10
11
12
NOTA
O farol dianteiro direito acende-se
quando se prime o interruptor Pass/
LAP “ /LAP” ou quando o interruptor
de farol alto/baixo é regulado para
“ ” (máximos).

Os mínimos foram concebidos para
irem ficando mais fracos à medida quea R1 entra em modo de espera.
PAU67131
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, utilize apoios
de manutenção quando remover a roda da
frente ou a roda traseira ou quando efetuar
outro tipo de manutenção para a qual seja
necessário colocar o motociclo na posição
vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção.
PAU25872
Deteção e resolução de
problemasEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apr esentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste-
1. Apoio de manutenção (exemplo)
1




Manutenção periódica e ajustes
7-40
1
2
3
4
5
678
9
10
11
12
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos gravesou danos materiais.




Manutenção periódica e ajustes
7-41
1
2
3
4
5
67
8
9
10
11
12
PAU42505

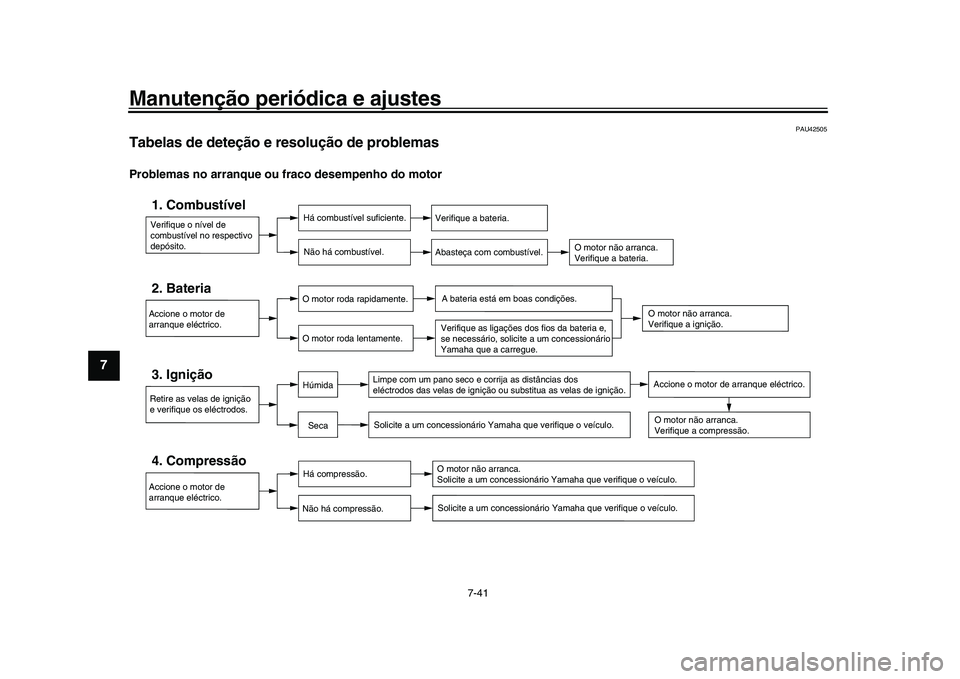

Tabelas de deteção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
Solicite a um concessionário Yamaha que verifique o veículo.




Manutenção periódica e ajustes
7-42
1
2
3
4
5
678
9
10
11
12
Sobreaquecimento do motor
AVISO
PWAT1041

Não retire a tampa do radiador enquanto o motor e o radia dor estiverem quentes. O fluido e o vapor muito quentes podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.

Coloque um pedaço de pano esp esso, tal como uma toalha, sobre a tampa do radiador, e depois rode lentamente a tampa
no sentido contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão residual. Quan-
do o ruído sibilante parar, prima a tamp a enquanto a roda no sentido contrário ao dos ponteiros do relógio e, de seguida,retire a tampa.
NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, des de que seja substituída pelo líquido refrigeranterecomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.




8-1
1
2
3
4
5
6
78
9
10
11
12
Cuidados e arrumação do motociclo
PAU37834
Cor mate cuidadoPRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter consel hos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cormate.
PAU67140
CuidadosEmbora a conceção aber ta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulneráv el. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
peto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom aspe-
to do seu motociclo, aumentando o tempo
de vida e otimizando o desempenho.
Antes da limpeza 1. Tape a saída do silencioso com um saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores elétricos, in-
cluindo as tampas da vela de ignição,
estão bem fixos.
3. Retire a sujidade extremamente entra- nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos vedantes, anilhas, carretos, corrente
de transmissão e eixos das rodas. En-
xague sempre a sujidade e o desen-
gordurante com água.
Limpeza
PRECAUÇÃO
PCA22530

Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio ou de
magnésio. Se este tipo de produtos
for utilizado em sujidade de difícil
remoção, não deixe o agente de lim-
peza sobre a área afetada durante
mais tempo do que o recomendado.
Além disso, enxague minuciosa-
mente a área com água, seque-a
imediatamente e aplique um spray
anticorrosão.

Uma limpeza inadequada pode da-
nificar peças como carenagens e
painéis, o para-vento, o painel de
instrumentos e o visor, as rodas, as
lentes dos faróis dianteiros, peças
de plástico ou de fibra de carbono,
etc., e os silenciosos. Utilize exclu-
sivamente um pano ou uma espon-
ja macia e limpa para limpar essas
peças. Contudo, se essas peças
não puderem ser bem limpas, pode
