2017 YAMAHA XT1200ZE Manuale duso (in Italian)

Strumento e funzioni di controllo
3-43
3
Non superare la capacità d el porta-
pacchi a ggiuntivo di 5.0 k g (11 lb).
ATTENZIONE
HCA16822
Non sollevare il veicolo facen do leva sui
portapacchi.
HAU49491
Attacchi cin ghie portaba gag li
Ci sono quattro attacchi cinghie portaba-
gagli sotto la sella passeggero.
1. Attacco cinghia portabagagli
1
UBP9H0H0.book Page 43 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-44
3
HAU15306
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA
L’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conse guente possibilità di
per dere il controllo d el mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato prog ettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema
re golarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
HAU63430
Sistema d’interruzione circuito
accensione
Il sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni.
 Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
 Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora ab-
bassato.
 Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura.
UBP9H0H0.book Page 44 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-45
3

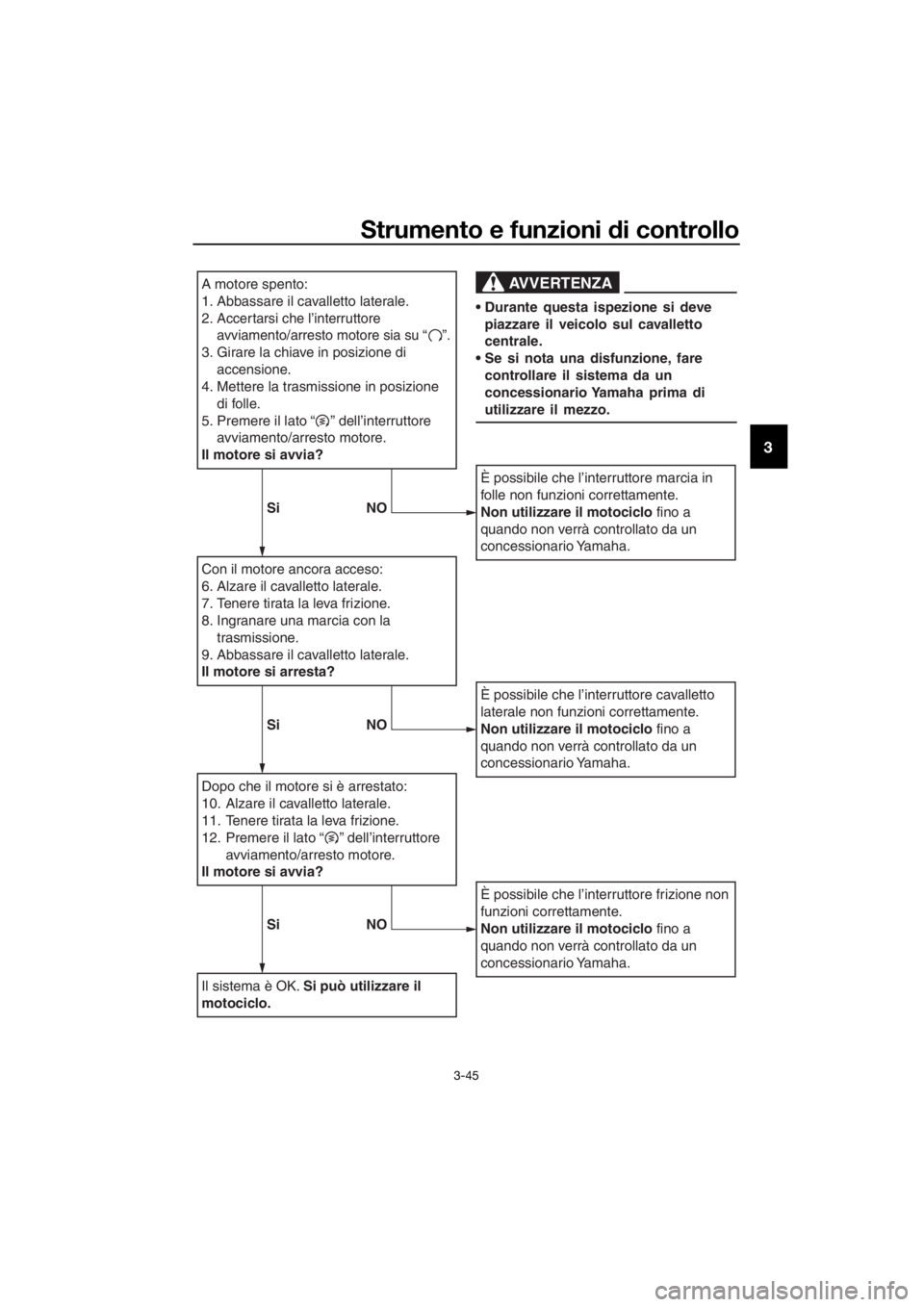

A motore spento:
1. Abbassare il cavalletto laterale.
2.
Accertarsi che l’interruttore
avviamento/arresto motore sia su “ ”.
3. Girare la chiave in posizione di
accensione.
4. Mettere la trasmissione in posizione di folle.
5.
Premere il lato “ ” dell’interruttore
avviamento/arresto motore.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12.
Premere il lato “ ” dell’interruttore
avviamento/arresto motore.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il
motociclo.
È possibile che l’interruttore marcia in
folle non funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore cavalletto
laterale non funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore frizione non
funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
AVVERTENZA
Durante questa ispezione si deve piazzare il veicolo sul cavalletto
centrale.
Se si nota una disfunzione, fare controllare il sistema da un
concessionario Yamaha prima di
utilizzare il mezzo.
Si NO
SiNO
SiNO
UBP9H0H0.book Page 45 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-46
3
HAU49453
Presa ausiliaria (CC)
AVVERTENZA
HWA14361
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quand o la presa ausiliaria (CC) non viene
utilizzata.
ATTENZIONE
HCA15432
L’accessorio colle gato alla presa ausi-
liaria (CC) non dovrebbe venire utilizzato
con il motore spento, e d il carico non
d eve mai superare 30 W (2.5 A), altrimen-
ti il fusibile potrebbe bruciarsi e la batte-
ria scaricarsi.
Questo veicolo è equipaggiato con una
presa ausiliaria (CC).
Un accessorio a 12 V collegato alla presa
ausiliaria (CC) può venire utilizzato quando
la chiave è in posizione di “ON” e dovrebbe
venire utilizzato soltanto quando il motore è
in funzione.
Per utilizzare la presa ausiliaria (CC) 1. Girare la chiave su “OFF”.
2. Togliere il cappuccio della presa ausi-
liaria (CC).
3. Spegnere l’accessorio.
4. Inserire la spina dell’accessorio nella presa ausiliaria (CC). 5. Girare la chiave su “ON”, e poi avviare
il motore. (Vedere pagina 5-2.)
6. Accendere l’accessorio.
1. Cappuccio della presa ausiliaria (CC)
1
1. Presa ausiliaria (CC)
1
UBP9H0H0.book Page 46 Monda y, February 6, 2017 3:48 PM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-1
4
HAU63440
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzio-
nare in sicurezza. Osservare sempre le procedure e gli intervalli d’ispezione e manutenzio-
ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta
la possibilità di inci denti o d i d anne ggiamenti del mezzo. Non utilizzare il veicolo se
si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLIPAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carbu-
rante.
• Verificare che il tubetto sfiato e il tubo di troppopieno del serbatoio carburante non presentino ostruzioni, fes-
sure o danneggiamenti, e controllare i collegamenti dei
tubi. 3-31,
3-33
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino
al livello secondo specifica.
• Controllare l’assenza di perdite di olio nel veicolo. 6-12
Olio del car dano • Controllare l’assenza di perdite di olio nel veicolo. 6-15
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo
consigliato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raf- freddamento. 6-17
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-26,
6-27
UBP9H0H0.book Page 1 Monda y, February 6, 2017 3:48 PM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-2
4
Freno posteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-26,
6-27
Frizione • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-24
Manopola acceleratore • Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola ac-
celeratore e lubrificare il cavo ed il corpo della manopo-
la da un concessionario Yamaha. 6-20,
6-28
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità
del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario. 6-21,
6-24
Pe dali freno e cambio • Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario. 6-29
Leve del freno e della
frizione • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.
6-29
Cavalletto laterale, ca-
valletto centrale • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione se necessario.
6-30
Fissa ggi della parte ci-
clistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.
• Serrare se necessario. —
Strumenti, luci, se gna-
li e interruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto
laterale • Controllare il funzionamento del sistema d’interruzione
circuito accensione.
• Se il sistema non funziona correttamente, fare controlla- re il veicolo da un concessionario Yamaha. 3-44
POSIZIONE CONTROLLI PAGINA
UBP9H0H0.book Page 2 Monda
y, February 6, 2017 3:48 PM

Utilizzo e punti importanti relativi alla guida
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza d i pratica con i comand i
può comportare la per dita del controllo,
con possibilità di incid enti o infortuni.
HAU73450
NOTA
Questo modello è equipaggiato con:
 un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, girare la
chiave su “OFF” e poi su “ON” prima
di tentare di riavvi are il motore. Se non
lo si fa, si impedisce al motore di av-
viarsi nonostante il motore inizi a gira-
re quando si preme l’interruttore
avviamento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. In questo caso, basta
premere l’interruttore avviamento per
riavviare il motore.
UBP9H0H0.book Page 1 Monda y, February 6, 2017 3:48 PM

Utilizzo e punti importanti relativi alla gui da
5-2
5
HAU58241
Accensione del motore
Affinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
va soddisfatta una delle seguenti condizio-
ni:
 La trasmissione è in posizione di folle.
 La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-44 per maggiori in-
formazioni.
1. Girare la chiave su “ON” e verificare che l’interruttore avviamento/arresto
motore sia su “ ”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
 Spia livello olio
 Spia guasto motore
 Spia di segnalazione sistema di
controllo della trazione
 Spie del regolatore automatico di
velocità
 Spia sistema di sospensioni a re-
golazione elettronica
 Spia immobilizer
ATTENZIONE
HCA11834
Se una spia d i avvertimento o di se gna-
lazione non si accen de all’inizio g irando
la chiave su “ON”, o se una spia di avver-
timento o di se gnalazione resta accesa,
ved ere pa gina 3-3 per il controllo del cir-
cuito della spia d i avvertimento o d i se-
g nalazione corrispon dente.
La spia ABS deve accendersi quando
si gira la chiave in posizione “ON” per
poi spegnersi quando si raggiunge
una velocità di almeno 10 km/h
(6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accen de e spe gne
come descritto sopra, ve dere pa gina 3-3
per il controllo del circuito della spia.
2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo il
lato “ ” dell’interruttore avviamen-
to/arresto motore.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento/arresto motore,
attendere alcuni secondi e poi riprova-
re. Ogni tentativo di accensione deve
essere il più breve possibile per pre-
servare la batteria. Non tentare di far
girare il motore per più di 10 secondi
per ogni tentativo.
ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
UBP9H0H0.book Page 2 Monda y, February 6, 2017 3:48 PM
