2017 YAMAHA XT1200ZE Manuale duso (in Italian)

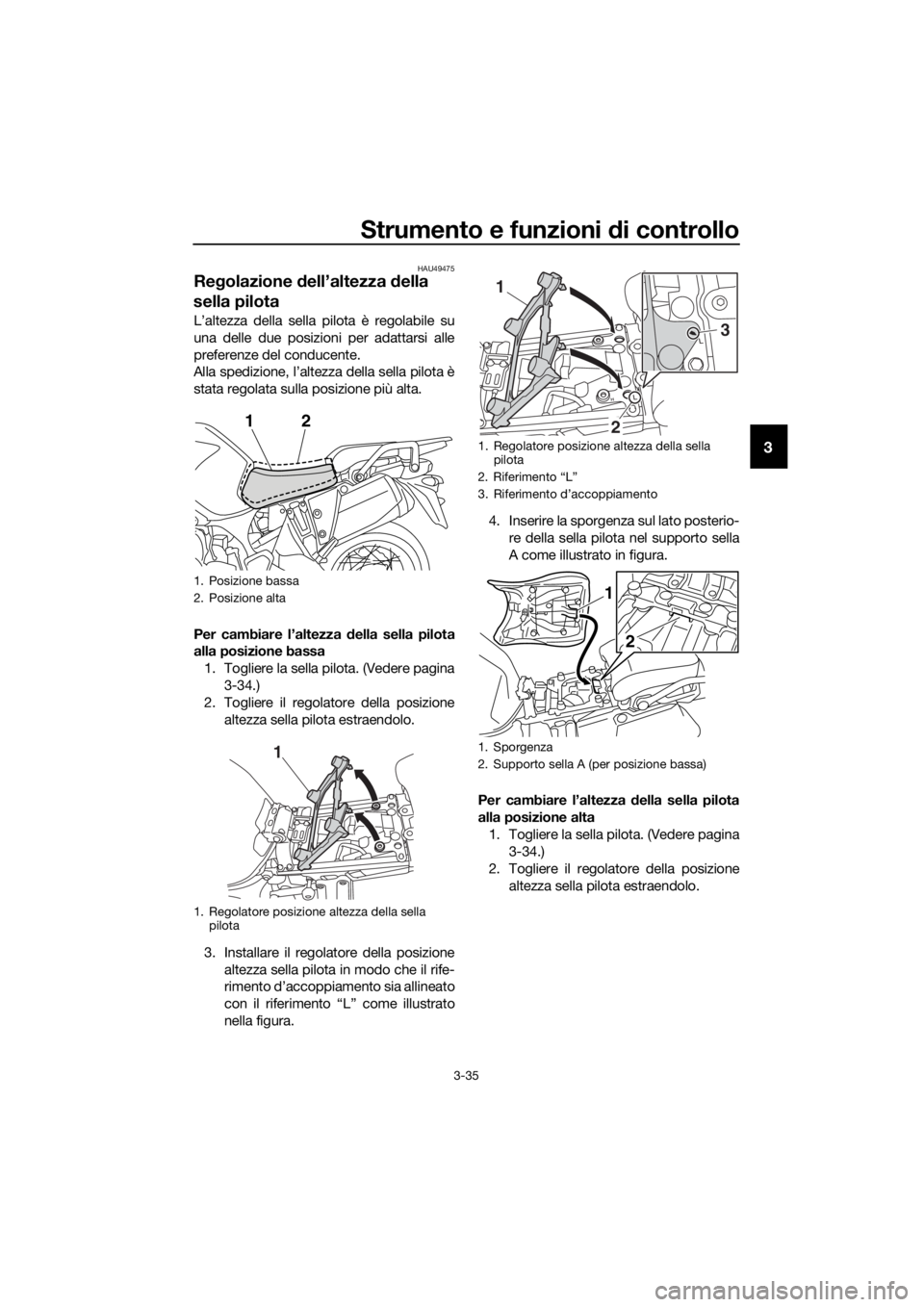

Strumento e funzioni di controllo
3-35
3
HAU49475
Regolazione dell’altezza della
sella pilota
L’altezza della sella pilota è regolabile su
una delle due posizioni per adattarsi alle
preferenze del conducente.
Alla spedizione, l’altezza della sella pilota è
stata regolata sulla posizione più alta.
Per cambiare l’altezza della sella pilota
alla posizione bassa
1. Togliere la sella pilota. (Vedere pagina 3-34.)
2. Togliere il regolatore della posizione
altezza sella pilota estraendolo.
3. Installare il regolatore della posizione altezza sella pilota in modo che il rife-
rimento d’accoppiamento sia allineato
con il riferimento “L” come illustrato
nella figura. 4. Inserire la sporgenza sul lato posterio-
re della sella pilota nel supporto sella
A come illustrato in figura.
Per cambiare l’altezza d ella sella pilota
alla posizione alta 1. Togliere la sella pilota. (Vedere pagina 3-34.)
2. Togliere il regolatore della posizione altezza sella pilota estraendolo.
1. Posizione bassa
2. Posizione alta
1. Regolatore posizione altezza della sella pilota
12
1
1. Regolatore posizione altezza della sella pilota
2. Riferimento “L”
3. Riferimento d’accoppiamento
1. Sporgenza
2. Supporto sella A (per posizione bassa)
3
2
1
1
2
UBP9H0H0.book Page 35 Monda y, February 6, 2017 3:48 PM

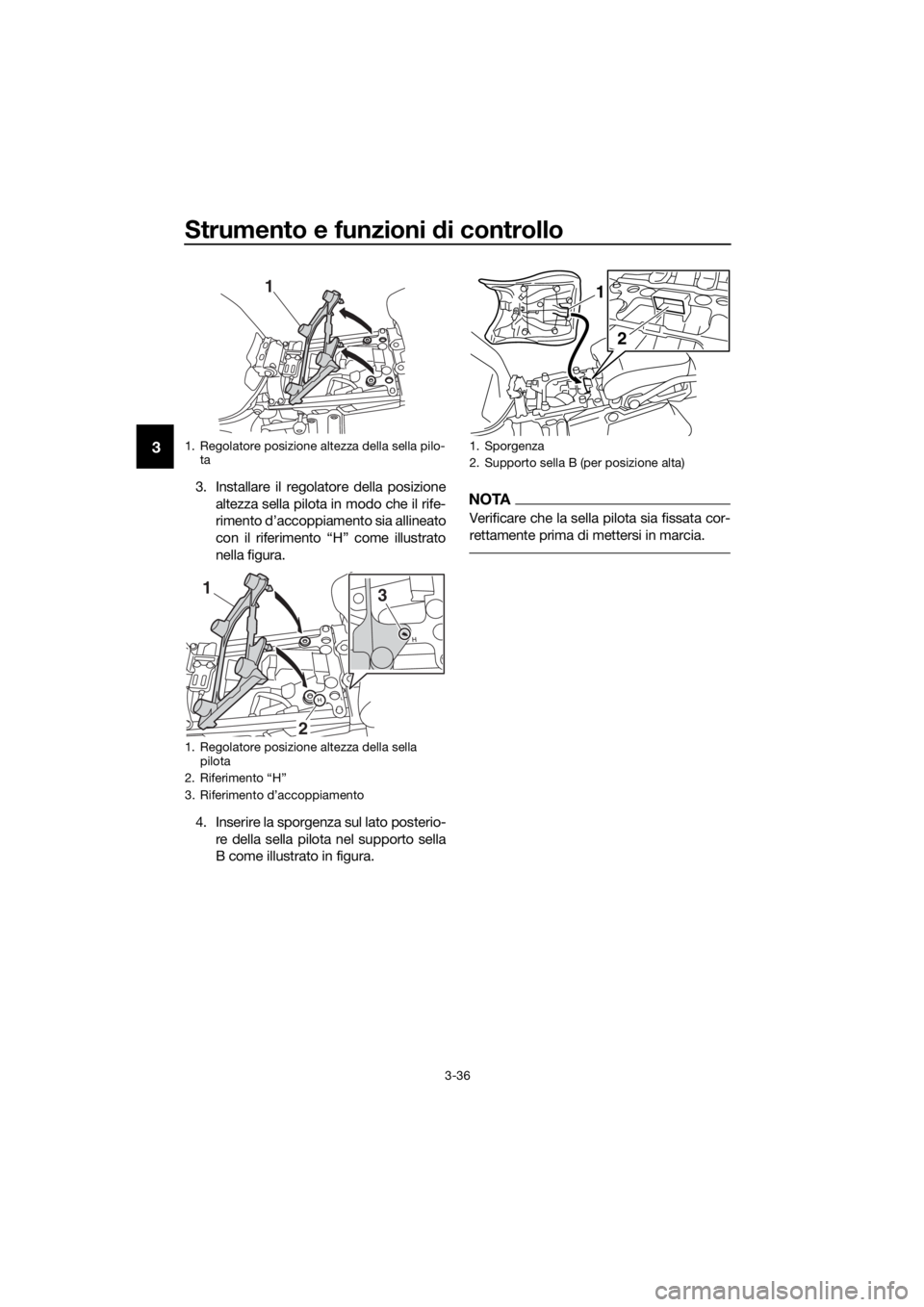

Strumento e funzioni di controllo
3-36
3
3. Installare il regolatore della posizione
altezza sella pilota in modo che il rife-
rimento d’accoppiamento sia allineato
con il riferimento “H” come illustrato
nella figura.
4. Inserire la sporgenza sul lato posterio- re della sella pilota nel supporto sella
B come illustrato in figura.NOTA
Verificare che la sella pilota sia fissata cor-
rettamente prima di mettersi in marcia.
1. Regolatore posizione altezza della sella pilo-
ta
1. Regolatore posizione altezza della sella pilota
2. Riferimento “H”
3. Riferimento d’accoppiamento
1
2 3
1
1. Sporgenza
2. Supporto sella B (per posizione alta)
1
2
UBP9H0H0.book Page 36 Monda
y, February 6, 2017 3:48 PM

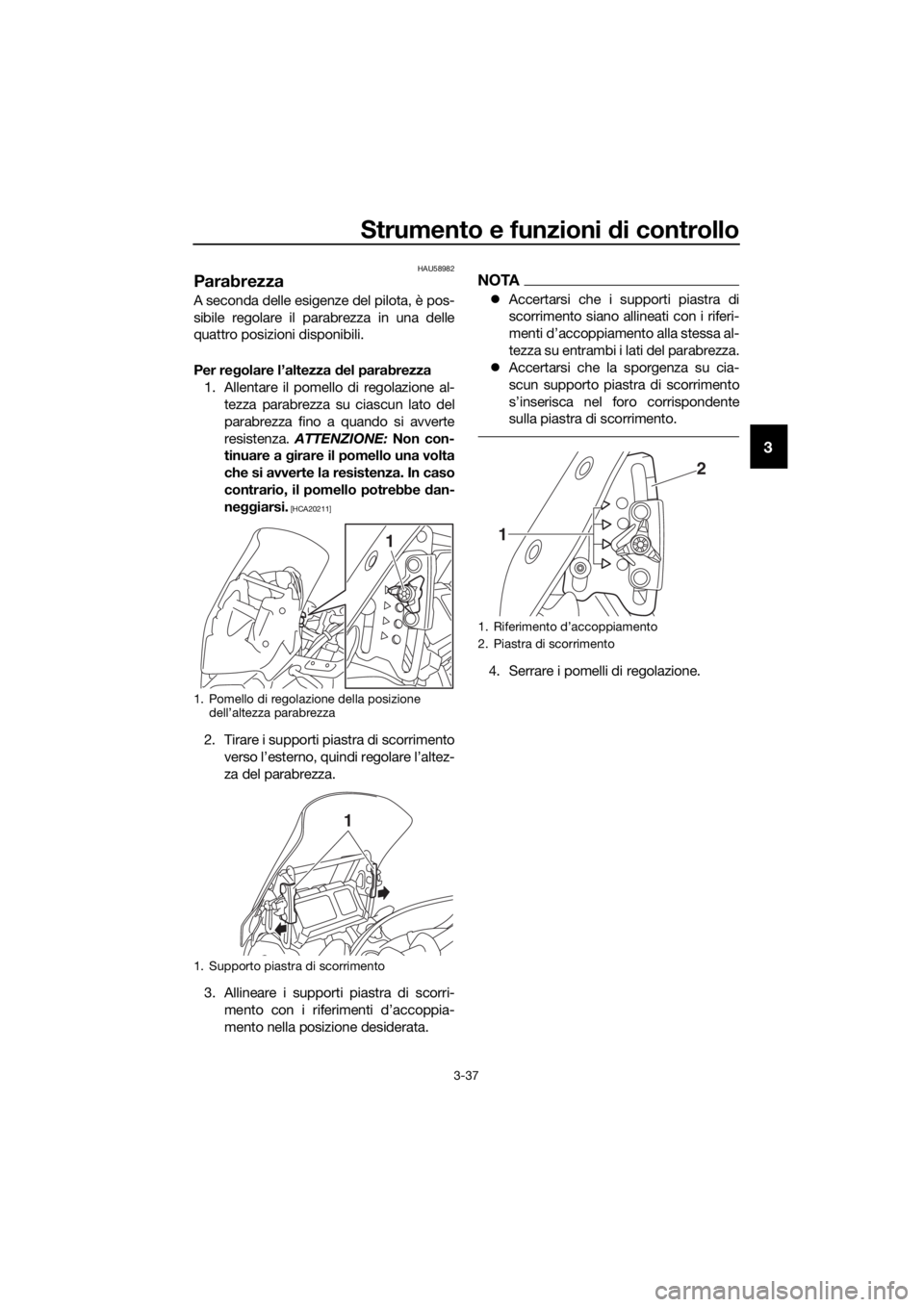

Strumento e funzioni di controllo
3-37
3
HAU58982
Parabrezza
A seconda delle esigenze del pilota, è pos-
sibile regolare il parabrezza in una delle
quattro posizioni disponibili.
Per regolare l’altezza del parabrezza
1. Allentare il pomello di regolazione al- tezza parabrezza su ciascun lato del
parabrezza fino a quando si avverte
resistenza. ATTENZIONE: Non con-
tinuare a g irare il pomello una volta
che si avverte la resistenza. In caso
contrario, il pomello potrebbe dan-
ne ggiarsi.
[HCA20211]
2. Tirare i supporti piastra di scorrimento
verso l’esterno, quindi regolare l’altez-
za del parabrezza.
3. Allineare i supporti piastra di scorri- mento con i riferimenti d’accoppia-
mento nella posizione desiderata.
NOTA
Accertarsi che i supporti piastra di
scorrimento siano allineati con i riferi-
menti d’accoppiamento alla stessa al-
tezza su entrambi i lati del parabrezza.
 Accertarsi che la sporgenza su cia-
scun supporto piastra di scorrimento
s’inserisca nel foro corrispondente
sulla piastra di scorrimento.
4. Serrare i pomelli di regolazione.
1. Pomello di regolazione della posizione
dell’altezza parabrezza
1. Supporto piastra di scorrimento
1
1
1. Riferimento d’accoppiamento
2. Piastra di scorrimento
2
1
UBP9H0H0.book Page 37 Monda y, February 6, 2017 3:48 PM

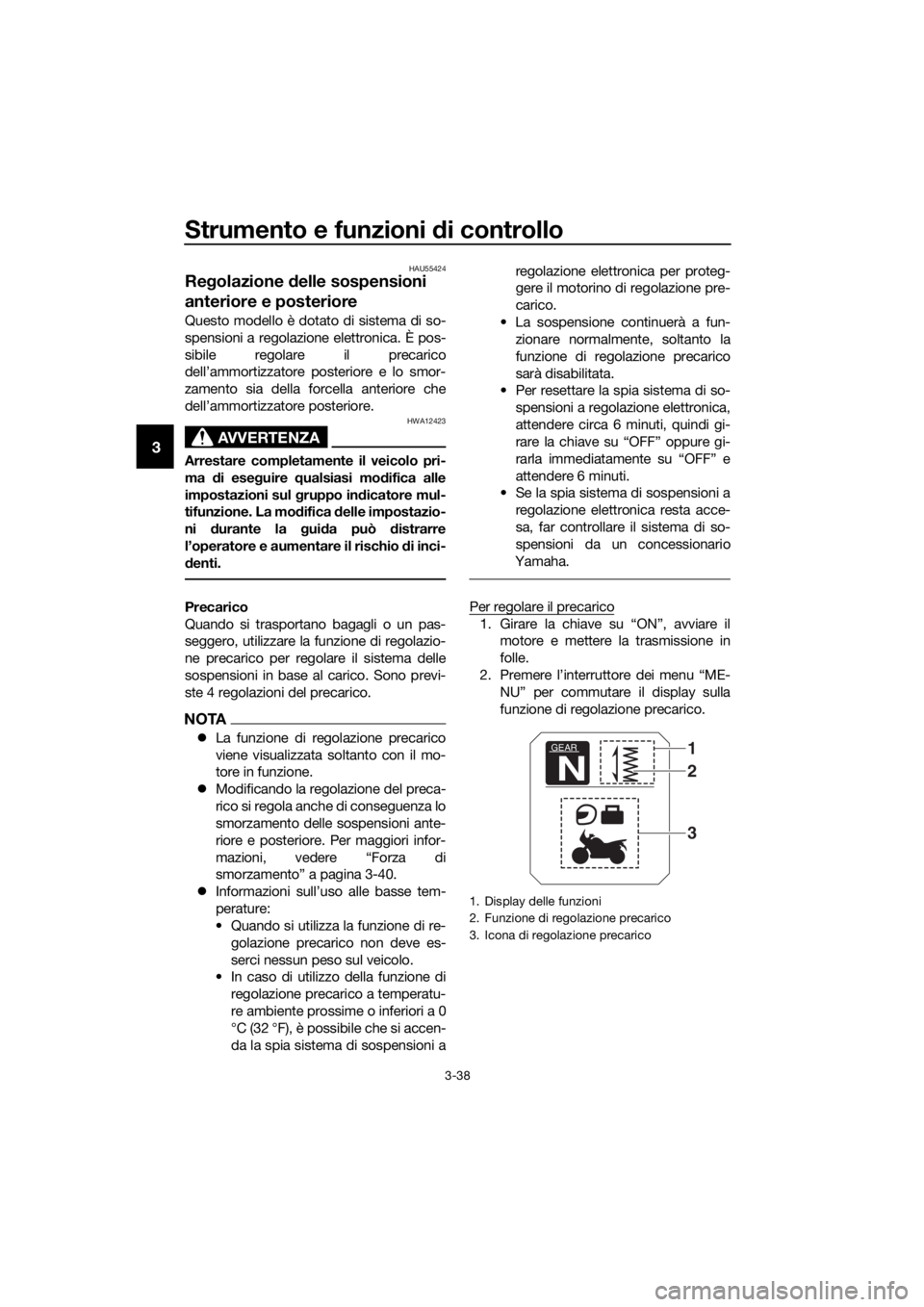

Strumento e funzioni di controllo
3-38
3
HAU55424
Regolazione d elle sospensioni
anteriore e posteriore
Questo modello è dotato di sistema di so-
spensioni a regolazione elettronica. È pos-
sibile regolare il precarico
dell’ammortizzatore posteriore e lo smor-
zamento sia della forcella anteriore che
dell’ammortizzatore posteriore.
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul gruppo in dicatore mul-
tifunzione. La mo difica delle impostazio-
ni durante la g uida può distrarre
l’operatore e aumentare il rischio di inci-
d enti.
Precarico
Quando si trasportano bagagli o un pas-
seggero, utilizzare la funzione di regolazio-
ne precarico per regolare il sistema delle
sospensioni in base al carico. Sono previ-
ste 4 regolazioni del precarico.
NOTA
 La funzione di regolazione precarico
viene visualizzata soltanto con il mo-
tore in funzione.
 Modificando la regolazione del preca-
rico si regola anche di conseguenza lo
smorzamento delle sospensioni ante-
riore e posteriore. Per maggiori infor-
mazioni, vedere “Forza di
smorzamento” a pagina 3-40.
 Informazioni sull’uso alle basse tem-
perature:
• Quando si utilizza la funzione di re-
golazione precarico non deve es-
serci nessun peso sul veicolo.
• In caso di utilizzo della funzione di
regolazione precarico a temperatu-
re ambiente prossime o inferiori a 0
°C (32 °F), è possibile che si accen-
da la spia sistema di sospensioni a regolazione elettronica per proteg-
gere il motorino di regolazione pre-
carico.
• La sospensione continuerà a fun- zionare normalmente, soltanto la
funzione di regolazione precarico
sarà disabilitata.
• Per resettare la spia sistema di so-
spensioni a regolazione elettronica,
attendere circa 6 minuti, quindi gi-
rare la chiave su “OFF” oppure gi-
rarla immediatamente su “OFF” e
attendere 6 minuti.
• Se la spia sistema di sospensioni a
regolazione elettronica resta acce-
sa, far controllare il sistema di so-
spensioni da un concessionario
Yamaha.
Per regolare il precarico
1. Girare la chiave su “ON”, avviare il motore e mettere la trasmissione in
folle.
2. Premere l’interru ttore dei menu “ME-
NU” per commutare il display sulla
funzione di regolazione precarico.
1. Display delle funzioni
2. Funzione di regolazione precarico
3. Icona di regolazione precarico
GEAR
N
1
3
2
UBP9H0H0.book Page 38 Monda y, February 6, 2017 3:48 PM

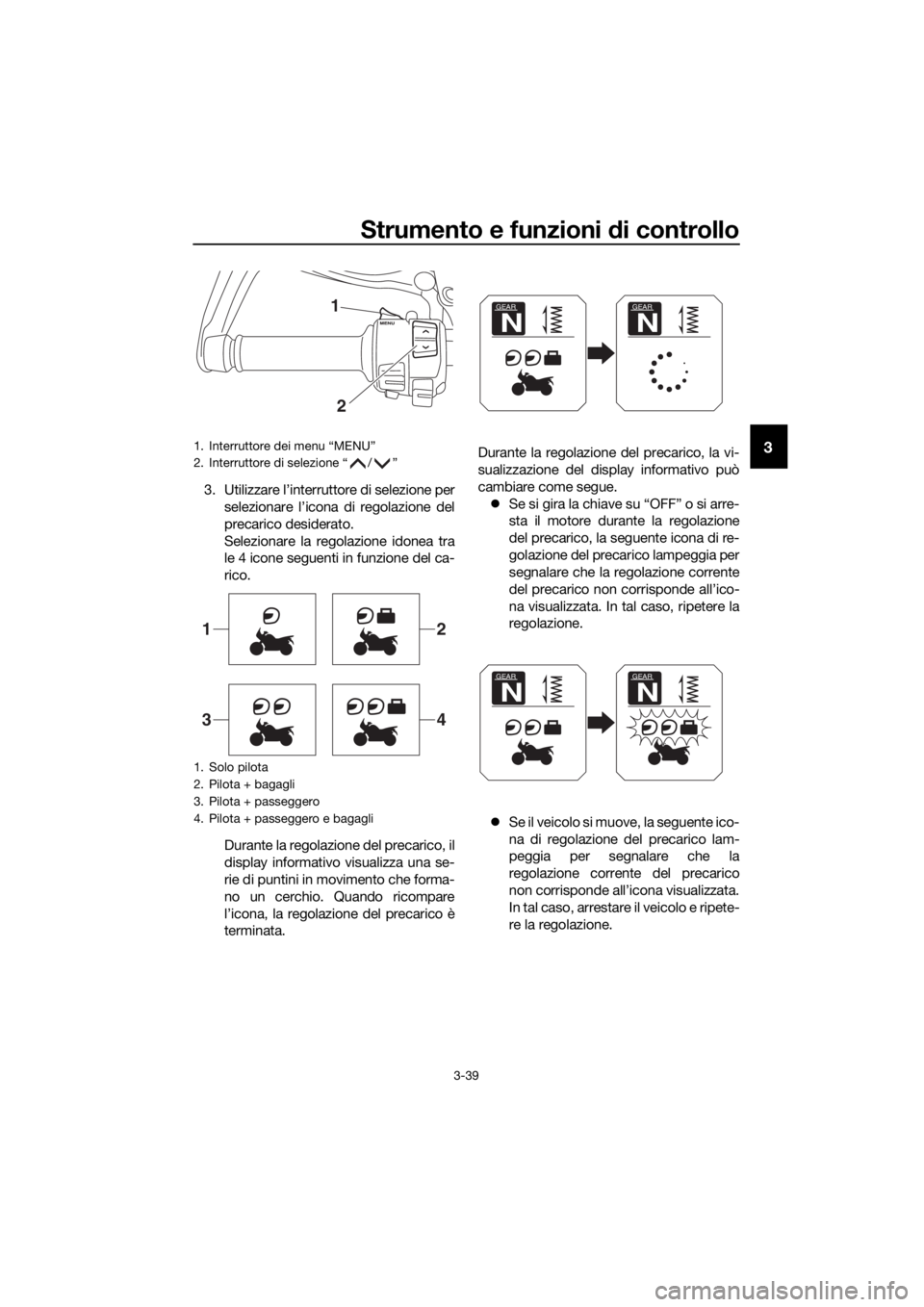

Strumento e funzioni di controllo
3-39
3
3. Utilizzare l’interruttore di selezione per
selezionare l’icona di regolazione del
precarico desiderato.
Selezionare la regolazione idonea tra
le 4 icone seguenti in funzione del ca-
rico.
Durante la regolazione del precarico, il
display informativo visualizza una se-
rie di puntini in movimento che forma-
no un cerchio. Quando ricompare
l’icona, la regolazione del precarico è
terminata. Durante la regolazione
del precarico, la vi-
sualizzazione del display informativo può
cambiare come segue.
 Se si gira la chiave su “OFF” o si arre-
sta il motore durante la regolazione
del precarico, la seguente icona di re-
golazione del precarico lampeggia per
segnalare che la regolazione corrente
del precarico non corrisponde all’ico-
na visualizzata. In tal caso, ripetere la
regolazione.
 Se il veicolo si muove, la seguente ico-
na di regolazione del precarico lam-
peggia per segnalare che la
regolazione corrente del precarico
non corrisponde all’icona visualizzata.
In tal caso, arrestare il veicolo e ripete-
re la regolazione.
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
1. Solo pilota
2. Pilota + bagagli
3. Pilota + passeggero
4. Pilota + passeggero e bagagli
1
2
12
34
GEAR
N
GEAR
N
GEAR
N
GEAR
N
UBP9H0H0.book Page 39 Monda y, February 6, 2017 3:48 PM

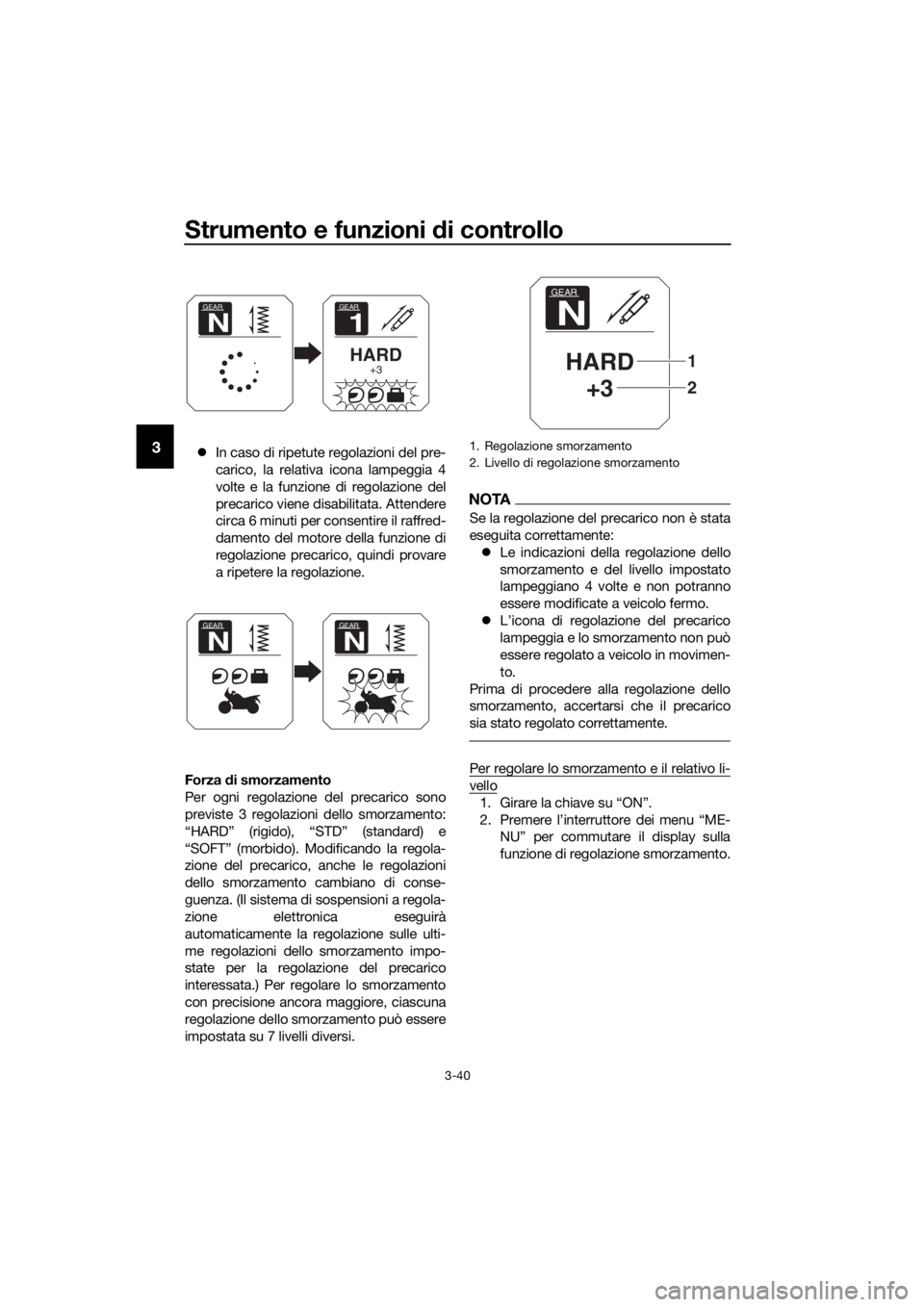

Strumento e funzioni di controllo
3-40
3In caso di ripetute regolazioni del pre-
carico, la relativa icona lampeggia 4
volte e la funzione di regolazione del
precarico viene disabilitata. Attendere
circa 6 minuti per consentire il raffred-
damento del motore della funzione di
regolazione precarico, quindi provare
a ripetere la regolazione.
Forza di smorzamento
Per ogni regolazione del precarico sono
previste 3 regolazioni dello smorzamento:
“HARD” (rigido), “STD” (standard) e
“SOFT” (morbido). Modificando la regola-
zione del precarico, anche le regolazioni
dello smorzamento cambiano di conse-
guenza. (Il sistema di sospensioni a regola-
zione elettronica eseguirà
automaticamente la regolazione sulle ulti-
me regolazioni dello smorzamento impo-
state per la regolazione del precarico
interessata.) Per regolare lo smorzamento
con precisione ancora maggiore, ciascuna
regolazione dello smorzamento può essere
impostata su 7 livelli diversi.
NOTA
Se la regolazione del precarico non è stata
eseguita correttamente:  Le indicazioni della regolazione dello
smorzamento e del livello impostato
lampeggiano 4 volte e non potranno
essere modificate a veicolo fermo.
 L’icona di regolazione del precarico
lampeggia e lo smorzamento non può
essere regolato a veicolo in movimen-
to.
Prima di procedere alla regolazione dello
smorzamento, accertarsi che il precarico
sia stato regolato correttamente.
Per regolare lo smorzamento e il relativo li-
vello
1. Girare la chiave su “ON”.
2. Premere l’interru ttore dei menu “ME-
NU” per commutare il display sulla
funzione di regolazione smorzamento.
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
1. Regolazione smorzamento
2. Livello di regolazione smorzamento
GEAR
N
HARD +3
2
1
UBP9H0H0.book Page 40 Monda y, February 6, 2017 3:48 PM

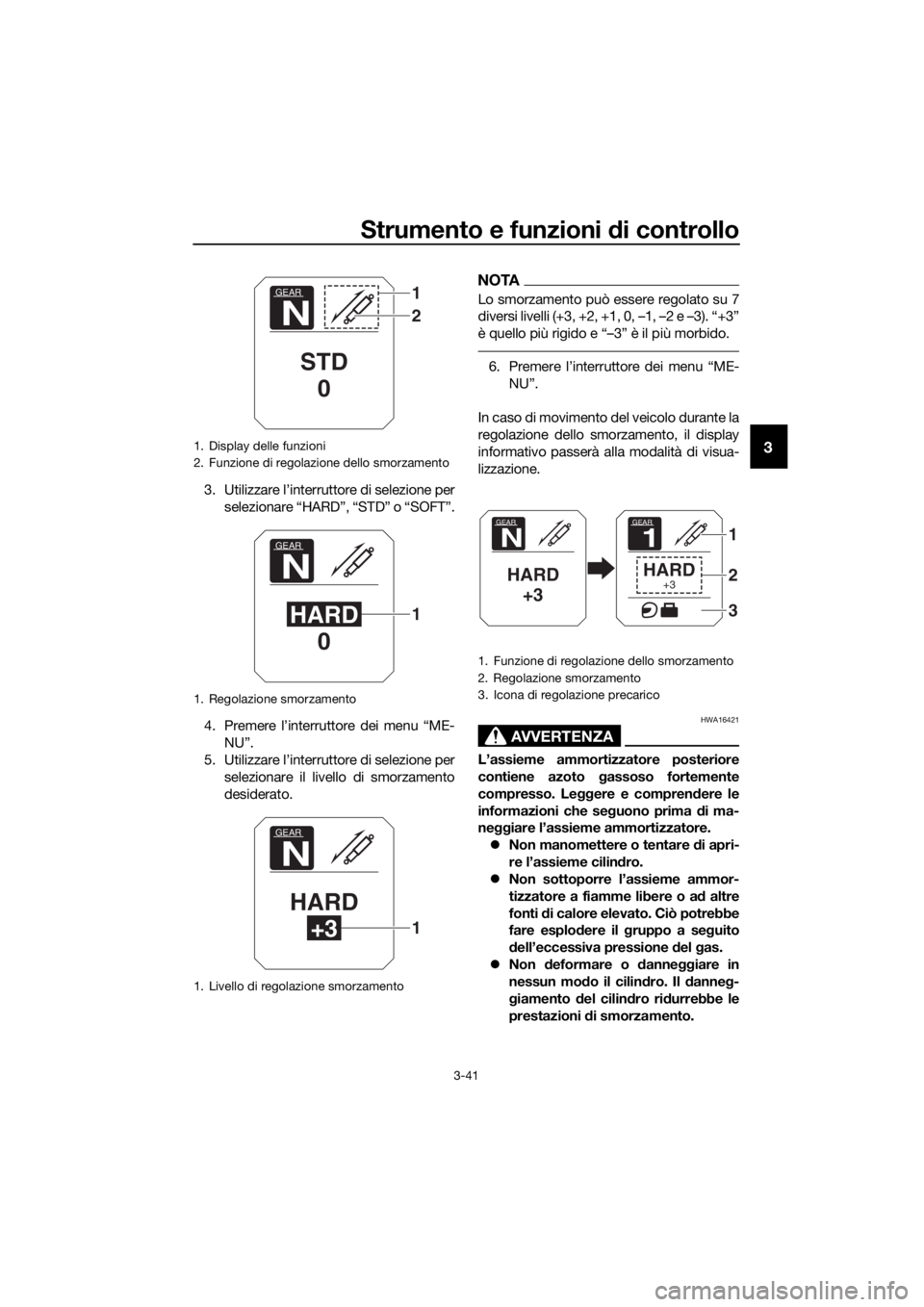

Strumento e funzioni di controllo
3-41
3
3. Utilizzare l’interruttore di selezione per
selezionare “HARD”, “STD” o “SOFT”.
4. Premere l’interru ttore dei menu “ME-
NU”.
5. Utilizzare l’interruttore di selezione per selezionare il livello di smorzamento
desiderato.
NOTA
Lo smorzamento può essere regolato su 7
diversi livelli (+3, +2, +1, 0, –1, –2 e –3). “+3”
è quello più rigido e “–3” è il più morbido.
6. Premere l’interruttore dei menu “ME-
NU”.
In caso di movimento del veicolo durante la
regolazione dello smorzamento, il display
informativo passerà alla modalità di visua-
lizzazione.
AVVERTENZA
HWA16421
L’assieme ammortizzatore posteriore
contiene azoto gassoso fortemente
compresso. Le ggere e compren dere le
informazioni che seg uono prima di ma-
ne ggiare l’assieme ammortizzatore.
 Non manomettere o tentare di apri-
re l’assieme cilin dro.
 Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o a d altre
fonti di calore elevato. Ciò potrebbe
fare esplo dere il g ruppo a seg uito
d ell’eccessiva pressione del gas.
 Non deformare o danne ggiare in
nessun mo do il cilin dro. Il d anneg-
g iamento del cilin dro ri durrebbe le
prestazioni di smorzamento.
1. Display delle funzioni
2. Funzione di regolazione dello smorzamento
1. Regolazione smorzamento
1. Livello di regolazione smorzamento
GEAR
N
STD
0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
1. Funzione di regolazione dello smorzamento
2. Regolazione smorzamento
3. Icona di regolazione precarico
GEAR
N
HARD+3
GEAR
1
HARD+3
1
2
3
UBP9H0H0.book Page 41 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-42
3
Non smaltire autonomamente un
assieme ammortizzatore danne g-
g iato o usurato. Portare l’assieme
ammortizzatore a d un concessio-
nario Yamaha per qualsiasi assi-
stenza.HAU49704
Portapacchi
Questo motociclo è equipaggiato con un
portapacchi standard e con un portapacchi
aggiuntivo situato sotto la sella passegge-
ro. Il portapacchi aggiuntivo serve ad au-
mentare la superficie di carico e la capacità
di carico del portapacchi standard.
Per utilizzare il portapacchi aggiuntivo,
consultare un concessionario Yamaha.
Portapacchi stan dar d
Portapacchi a ggiuntivo
AVVERTENZA
HWA15483
Non superare il carico massimo di
204 k g (450 lb) per il veicolo.
 Non se dersi e non g uidare mai con
un passe ggero sul portapacchi
stan dar d o a ggiuntivo.
 Non superare la capacità del porta-
pacchi stan dar d d i 5.0 k g (11 lb).
1. Portapacchi standard
1. Portapacchi aggiuntivo
1
1
UBP9H0H0.book Page 42 Monda y, February 6, 2017 3:48 PM
