2017 YAMAHA XSR 700 Instructieboekje (in Dutch)

Specificaties
8-1
8
Afmetingen:Totale lengte:
2075 mm (81.7 in)
Totale breedte:
820 mm (32.3 in)
Totale hoogte:
1130 mm (44.5 in)
Zadelhoogte:
815 mm (32.1 in)
Wielbasis:
1405 mm (55.3 in)
Grondspeling:
140 mm (5.51 in)
Kleinste draaicirkel:
2700 mm (106.3 in)Gewicht:Rijklaar gewicht:
186 kg (410 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
2-cilinder lijnmotor
Slagvolume:
689 cm3
Boring × slag:
80.0 × 68.6 mm (3.15 × 2.70 in)
Compressieverhouding:
11.5 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Met vervanging van oliefilterpatroon:
2.60 L (2.75 US qt, 2.29 Imp.qt)Hoeveelheid koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen):
1.60 L (1.69 US qt, 1.41 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Loodvrije superbenzine (Gasohol (E10)
acceptabel)
Inhoud brandstoftank:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Hoeveelheid reservebrandstof:
2.7 L (0.71 US gal, 0.59 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
1WS1 10
Bougie(s):Fabrikant/model:
NGK/LMAR8A-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.925 (77/40)
Eindoverbrenging:
Ketting
Secundaire reductieverhouding:
2.688 (43/16)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
2.846 (37/13)
2e:
2.125 (34/16)
3e:
1.632 (31/19)
4e:
1.300 (26/20)
5e:
1.091 (24/22)
6e:
0.964 (27/28)
UB34D0D0.book Page 1 Wednesday, July 8, 2015 2:46 PM

Specificaties
8-2
8
Chassis:Type frame:
Diamantframe
Spoorhoek:
25.0 graden
Naspoor:
90 mm (3.5 in)Voorband:Type:
Tubeless
Maat:
120/70 R17M/C (58V)
Fabrikant/model:
PIRELLI/PHANTOM SPORTSCOMPAchterband:Type:
Tubeless
Maat:
180/55 R17M/C (73V)
Fabrikant/model:
PIRELLI/PHANTOM SPORTSCOMPBelading:Maximale belasting:
172 kg (379 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–173 kg (0–381 lb)
Voor:
225 kPa (2.25 kgf/cm2, 33 psi)
Achter:
250 kPa (2.50 kgf/cm2, 36 psi)Rijden met hoge snelheid:
Voor:
225 kPa (2.25 kgf/cm2, 33 psi)
Achter:
250 kPa (2.50 kgf/cm2, 36 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemperVeerweg:
130 mm (5.1 in)
Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
130 mm (5.1 in)Elektrische installatie:Systeemspanning:
12 V
Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ10S
Voltage, capaciteit:
12 V, 8.6 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60.0 W/55.0 W × 1
Remlicht/achterlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
UB34D0D0.book Page 2 Wednesday, July 8, 2015 2:46 PM

Specificaties
8-3
8
Parkeerlicht:
12 V, 5.0 W × 1
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje oliedruk:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering:
LEDZekering:Hoofdzekering:
30.0 A
Hulpzekering:
2.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 AZekering parkeerlichtcircuit:
7.5 A
Zekering radiatorkoelvin:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
20.0 A
Backup-zekering:
7.5 A
UB34D0D0.book Page 3 Wednesday, July 8, 2015 2:46 PM

Gebruikersinformatie
9-1
9
DAU53562

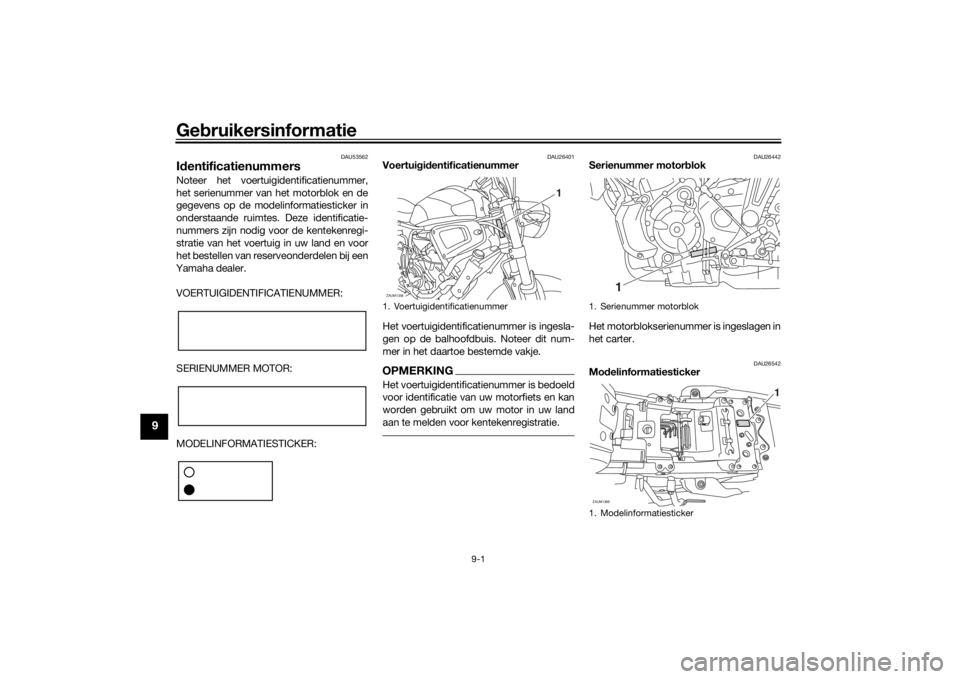

IdentificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442
Serienummer motorblok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26542
Modelinformatiesticker
1. VoertuigidentificatienummerZAUM1358
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
ZAUM1369
1
UB34D0D0.book Page 1 Wednesday, July 8, 2015 2:46 PM

Gebruikersinformatie
9-2
9
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-18.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
DAU69910
DiagnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.1. DiagnosestekkerZAUM1370
1
UB34D0D0.book Page 2 Wednesday, July 8, 2015 2:46 PM

10-1
10
IndexAAandrijfketting, reinigen en smeren ...... 6-24
ABS ....................................................... 3-14
ABS-waarschuwingslampje .................... 3-4
Accu ...................................................... 6-29
Achterbrugscharnierpunten, smeren .... 6-27
Achterlicht/remlichtunit ......................... 6-34
Achterwielophanging, smeren .............. 6-27BBanden ................................................. 6-15
Bougies, controleren............................... 6-8
Brandstof .............................................. 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-3
Controlelampjes en
waarschuwingslampjes ........................ 3-3
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering............... 3-5DDiagnosestekker ..................................... 9-2
Dimlichtschakelaar................................ 3-12FFilterbus .................................................. 6-9GGasgreep en gaskabel, controleren
en smeren ........................................... 6-25
Gelijkstroom kabelstekker voor
accessoires......................................... 3-23
Gereedschapsset.................................... 6-2Gloeilamp richtingaanwijzer,
vervangen........................................... 6-35
HHelmborgkabel ..................................... 3-18IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-4KKabels, controleren en smeren ............ 6-24
Kentekenverlichting .............................. 6-35
Klepspeling ........................................... 6-15
Koelvloeistof ......................................... 6-11
Koplampgloeilamp, vervangen ............. 6-32
Koppelingshendel................................. 3-12
Koppelingshendel, vrije slag
afstellen .............................................. 6-18LLichtsignaalschakelaar ......................... 3-12
Luchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-14MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ................. 6-9
Multifunctionele meter ............................ 3-6OOnderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets .......... 6-36PParkeerlichtgloeilamp, vervangen ........ 6-34
Parkeren ................................................. 5-5
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................ 6-36
RRem- en koppelingshendels,
controleren en smeren........................6-26
Rem- en schakelpedalen, controleren
en smeren ...........................................6-25
Remhendel ............................................3-13
Remlichtschakelaars .............................6-19
Rempedaal ............................................3-13
Remvloeistofniveau, controleren ..........6-20
Remvloeistof, verversen........................6-22
Richtingaanwijzerschakelaar.................3-12SSchakelaar alarmverlichting ..................3-12
Schakelen ...............................................5-2
Schakelpedaal ......................................3-13
Schokdemperunit, afstellen ..................3-20
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-4
Spanning aandrijfketting .......................6-22
Specificaties............................................8-1
Stalling ....................................................7-3
Startblokkeersysteem .............................3-1
Starten van de motor ..............................5-1
Startspersysteem ..................................3-21
Stop/Run/Start-schakelaar ...................3-12
Storingzoekschema’s ...........................6-37
Stuurschakelaars ..................................3-11
Stuursysteem, controleren ....................6-28TTankbeluchtingsslang en
overloopslang .....................................3-17
Tankdop ................................................3-15UUitlaatkatalysator ..................................3-17
UB34D0D0.book Page 1 Wednesday, July 8, 2015 2:46 PM

Index
10-2
10
VVeiligheidsinformatie .............................. 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-20
Voorvork, controleren ........................... 6-27
Vrije slag van gasgreep, controleren .... 6-15
Vrije slag van remhendel,
controleren ......................................... 6-19
Vrijstandcontrolelampje .......................... 3-3WWaarschuwingslampje
koelvloeistoftemperatuur...................... 3-4
Waarschuwingslampje motorstoring ...... 3-4
Waarschuwingslampje oliedruk.............. 3-3
Wielen ................................................... 6-18
Wiellagers controleren .......................... 6-28ZZadel..................................................... 3-18
Zekeringen, vervangen ......................... 6-30
Zijstandaard.......................................... 3-21
Zijstandaard, controleren en smeren.... 6-26
UB34D0D0.book Page 2 Wednesday, July 8, 2015 2:46 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
