2017 YAMAHA XSR 700 ECO mode

Gebruik en belangrijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAUM3631
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
gaat ook het waarschuwingslampje
motorstoring branden, maar dit is
geen storing. Draai de sleutel naar
“OFF” en dan naar “ON” om het waar-
schuwingslampje uit te zetten. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU69870
Starten van de motorDoor het startblokkeringssysteem is starten
alleen mogelijk als aan een van de volgen-
de voorwaarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-21 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de startschake-
laar/noodstopschakelaar op “ ” is
gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
Waarschuwingslampje koelvloei-
stoftemperatuur
Waarschuwingslampje motor-
storing
Controlelampje startblokkering
Waarschuwingslampje oliedruk
(dit waarschuwingslampje gaat
weer branden nadat het kort is
uitgegaan, en blijft dan branden
totdat de motor is gestart.)
UB34D0D0.book Page 1 Wednesday, July 8, 2015 2:46 PM

Periodiek onderhoud en afstelling
6-9
6
DAU36111
FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU60471
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas voor het
motorolieniveau linksonder in het car-
ter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.
ZAUM1386
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1
2 3
4
UB34D0D0.book Page 9 Wednesday, July 8, 2015 2:46 PM

Periodiek onderhoud en afstelling
6-15
6
DAU21385
De vrije slag van de gasgreep
controlerenDe vrije slag van de gasgreep dient bij de
binnenrand van de gasgreep 3.0–5.0 mm
(0.12–0.20 in) te bedragen. Controleer de
vrije slag van de gasgreep regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.
DAU21402
KlepspelingDe klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU62290
Banden Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is aan
de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagag
e en accessoires dat voor dit
model is vastgesteld.

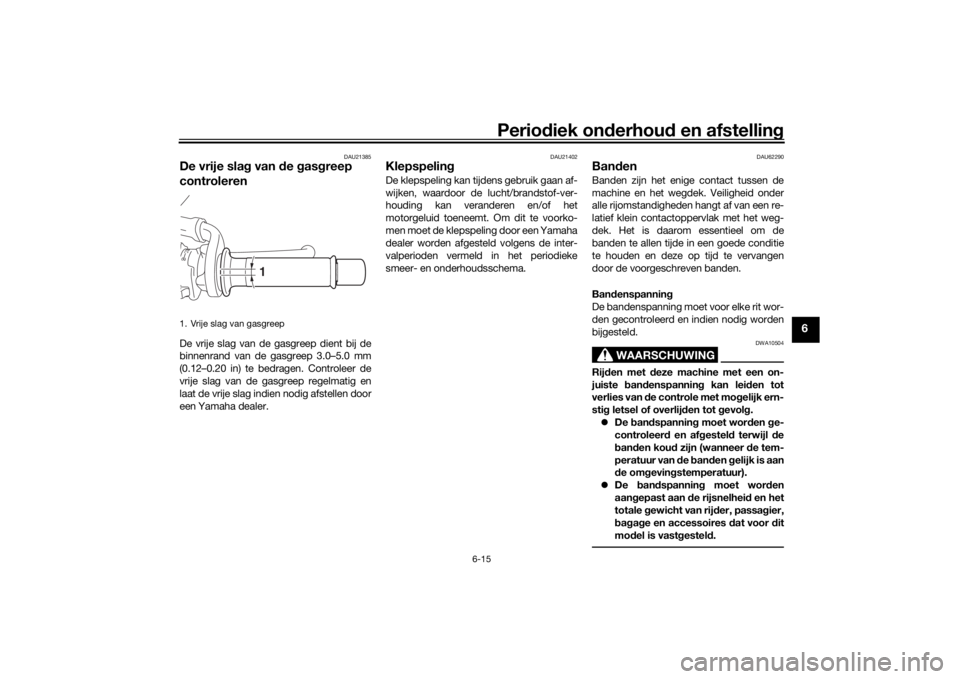

1. Vrije slag van gasgreep
1
UB34D0D0.book Page 15 Wednesday, July 8, 2015 2:46 PM

Periodiek onderhoud en afstelling
6-17
6
Bandeninformatie
Dit model is uitgerust met tubeless banden
en rubberen bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10482
Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen hetweggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.
Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.
Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-
komen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitgerust met specia-
le banden die geschikt voor zeer hoge
rijsnelheden. Let op het volgende om
deze banden zo effectief mogelijk te
kunnen gebruiken.
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.
Gloednieuwe banden bieden op
sommige typen wegdek relatief
weinig grip tot
dat ze zijn “ingere-
den”. Het is dan ook verstandig de
eerste 100 km (60 mi) nadat een
nieuwe band is aangebracht rustig
te blijven rijden en pas daarna de
rijsnelheid te verhogen.
Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.
Pas de bandspanning steeds aan
volgens de rijomstandigheden.

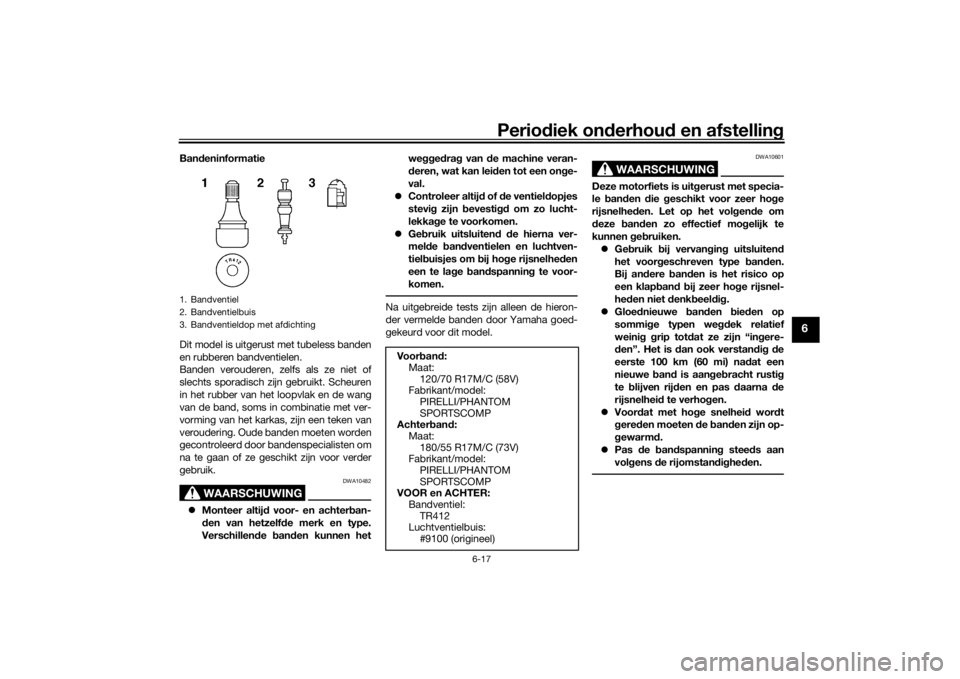

1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband:
Maat:
120/70 R17M/C (58V)
Fabrikant/model:
PIRELLI/PHANTOM
SPORTSCOMP
Achterband:
Maat:
180/55 R17M/C (73V)
Fabrikant/model:
PIRELLI/PHANTOM
SPORTSCOMP
VOOR en ACHTER:
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)
UB34D0D0.book Page 17 Wednesday, July 8, 2015 2:46 PM

Periodiek onderhoud en afstelling
6-29
6
DAUM3750
AccuDit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uitd
e buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.

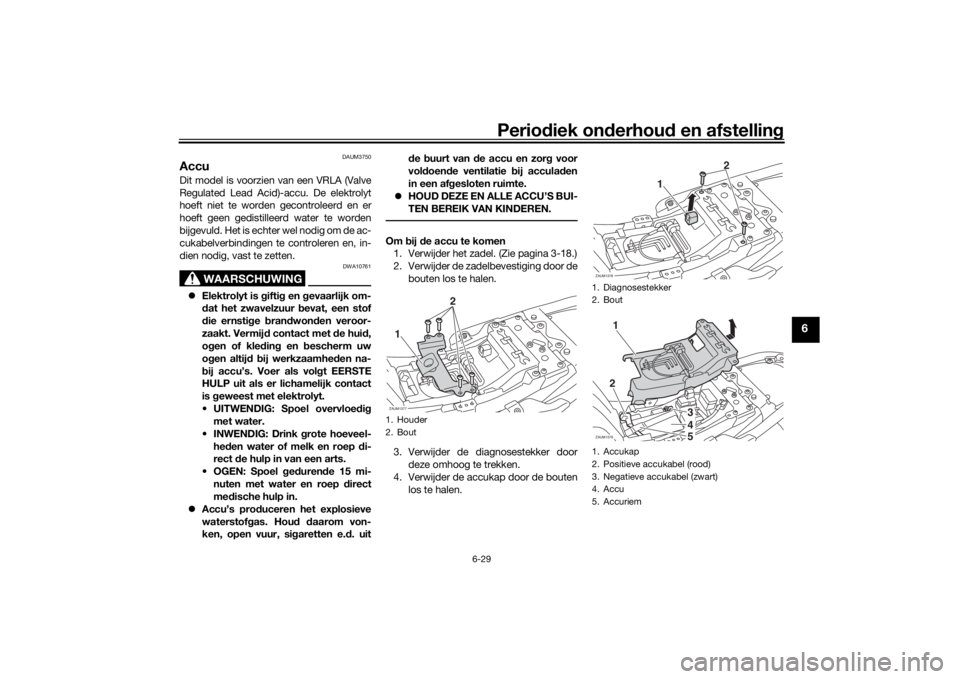

Om bij de accu te komen
1. Verwijder het zadel. (Zie pagina 3-18.)
2. Verwijder de zadelbevestiging door de
bouten los te halen.
3. Verwijder de diagnosestekker door
deze omhoog te trekken.
4. Verwijder de accukap door de bouten
los te halen.1. Houder
2. BoutZAUM1377
2
1
1. Diagnosestekker
2. Bout
1. Accukap
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
4. Accu
5. AccuriemZAUM1378
2
1
ZAUM1379
12
345
UB34D0D0.book Page 29 Wednesday, July 8, 2015 2:46 PM

Specificaties
8-1
8
Afmetingen:Totale lengte:
2075 mm (81.7 in)
Totale breedte:
820 mm (32.3 in)
Totale hoogte:
1130 mm (44.5 in)
Zadelhoogte:
815 mm (32.1 in)
Wielbasis:
1405 mm (55.3 in)
Grondspeling:
140 mm (5.51 in)
Kleinste draaicirkel:
2700 mm (106.3 in)Gewicht:Rijklaar gewicht:
186 kg (410 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
2-cilinder lijnmotor
Slagvolume:
689 cm3
Boring × slag:
80.0 × 68.6 mm (3.15 × 2.70 in)
Compressieverhouding:
11.5 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Met vervanging van oliefilterpatroon:
2.60 L (2.75 US qt, 2.29 Imp.qt)Hoeveelheid koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen):
1.60 L (1.69 US qt, 1.41 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Loodvrije superbenzine (Gasohol (E10)
acceptabel)
Inhoud brandstoftank:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Hoeveelheid reservebrandstof:
2.7 L (0.71 US gal, 0.59 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
1WS1 10
Bougie(s):Fabrikant/model:
NGK/LMAR8A-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.925 (77/40)
Eindoverbrenging:
Ketting
Secundaire reductieverhouding:
2.688 (43/16)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
2.846 (37/13)
2e:
2.125 (34/16)
3e:
1.632 (31/19)
4e:
1.300 (26/20)
5e:
1.091 (24/22)
6e:
0.964 (27/28)
UB34D0D0.book Page 1 Wednesday, July 8, 2015 2:46 PM
