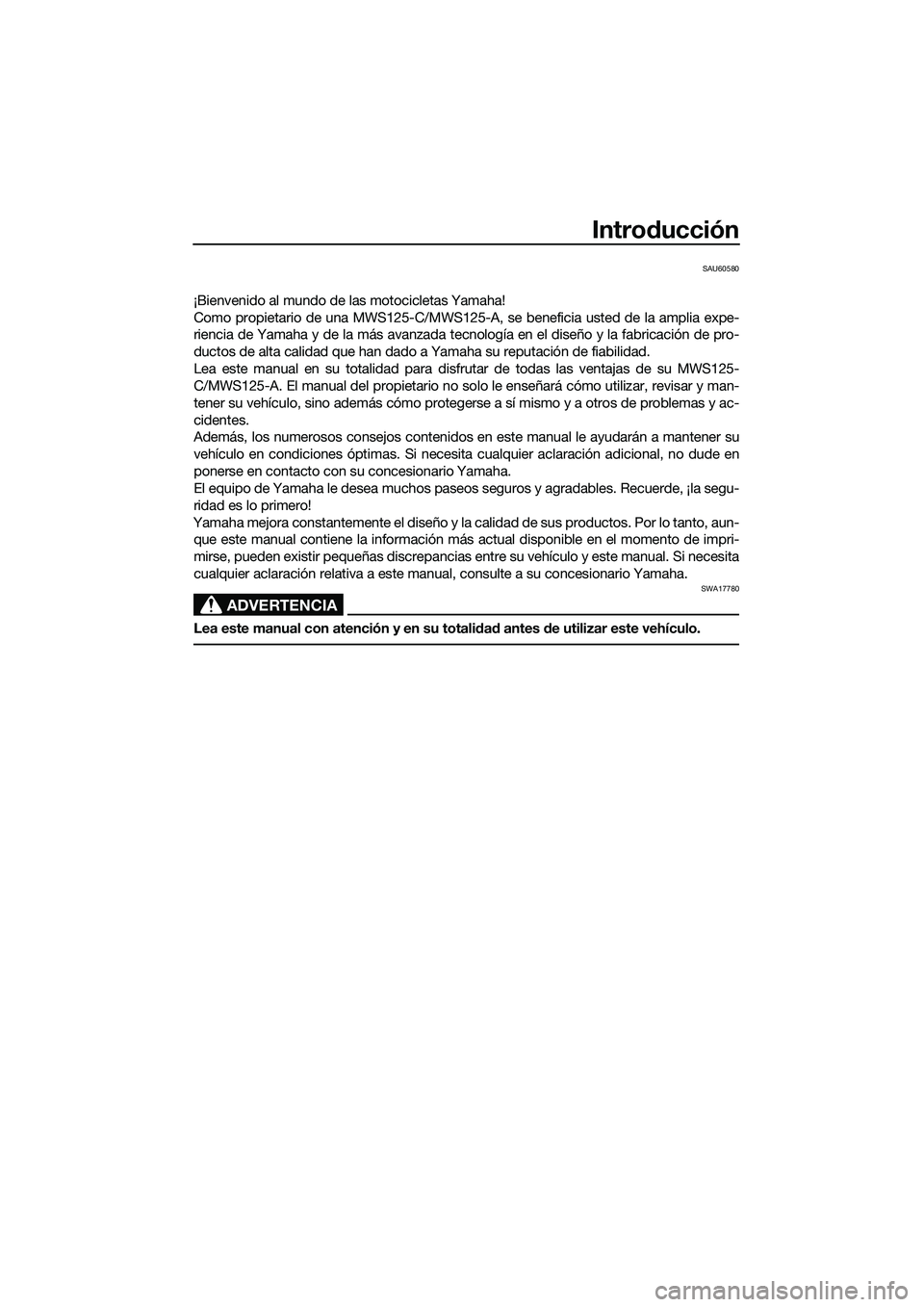

Introducción
SAU60580
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una MWS125-C/MWS125-A, se beneficia usted de la amplia expe-
riencia de Yamaha y de la más avanzada tecnología en el diseño y la fabricación de pro-
ductos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su MWS125-
C/MWS125-A. El manual del propietario no solo le enseñará cómo utilizar, revisar y man-
tener su vehículo, sino además cómo protegerse a sí mismo y a otros de problemas y ac-
cidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su
vehículo en condiciones óptimas. Si necesita cualquier aclaración adicional, no dude en
ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la segu-
ridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aun-
que este manual contiene la información más actual disponible en el momento de impri-
mirse, pueden existir pequeñas discrepancias entre su vehículo y este manual. Si necesita
cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha.
ADVERTENCIA
SWA17780
Lea este manual con atención y en su totalidad antes de utilizar este vehículo.
UBR7S0S0.book Page 1 Tuesday, October 25, 2016 3:09 PM

1-1
1
Información relativa a la seguridad
SAU60750
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro
y adecuado.
Este es un vehículo de varias ruedas sujeto
a inclinación.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor
debe conocer los requisitos siguientes an-
tes de conducir este vehículo.
Debe:
zObtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento del
vehículo.
zObservar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.
zObtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.
zObtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.
zNo conduzca nunca un vehículo sin la
formación o la instrucción adecuadas.
Realice un curso de formación. Los
principiantes deben recibir formación
por parte de un instructor titulado.
Póngase en contacto con un conce-
sionario Yamaha para obtener infor-
mación sobre los cursos de formación
que se impartan en su zona.
Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para estar
seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no revi-sa o mantiene el vehículo correctamente
aumentarán las posibilidades de accidente
o daños materiales. Consulte en la página
4-1 el listado de comprobaciones previas.
zEste vehículo está diseñado para lle-
var al conductor y un pasajero.
zLa mayor parte de los accidentes de
tráfico entre coches y vehículos pe-
queños se deben al hecho de que el
conductor del coche no detecta ni re-
conoce los scooters y las motocicle-
tas entre el tráfico. Muchos
accidentes se han producido porque
el conductor del coche no ha visto el
vehículo pequeño. Una medida muy
eficaz para reducir las posibilidades
de este tipo de accidente es el hacer-
se bien visible.
Por tanto:
• Lleve una chaqueta de color brillan-
te.
• Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen más acciden-
tes de vehículos pequeños.
• Circule por donde los otros con-
ductores puedan verle. Evite per-
manecer en los ángulos sin visión
de otros conductores.
• No realice nunca el mantenimiento
del vehículo sin los conocimientos
adecuados. Póngase en contacto
con un concesionario Yamaha para
que le informe acerca del manteni-
miento básico del vehículo. Única-
mente el personal certificado
puede llevar a cabo determinados
tipos de mantenimiento.
zEn muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
UBR7S0S0.book Page 1 Tuesday, October 25, 2016 3:09 PM

Información relativa a la seguridad
1-2
1
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
vigente.
• No conduzca sin estar cualificado y
no preste su vehículo a personas
que no lo estén.
• Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
• Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el vehículo y
todos sus mandos.
zMuchos accidentes se deben a un
error del conductor del vehículo. Un
error típico consiste en abrirse dema-
siado en una curva a causa del exceso
de velocidad o el subviraje (ángulo de
ladeo insuficiente para la velocidad).
• Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según
el estado de la calzada y el tráfico.
• Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.
zLa postura del conductor y del pasa-
jero es importante para poder mante-
ner un control adecuado.
• Para mantener el control del vehí-
culo durante la marcha, el conduc-
tor debe mantener ambas manos
en el manillar y ambos pies en las
estriberas.
• El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.zNo conduzca nunca bajo los efectos
del alcohol u otras drogas.
zEste vehículo está diseñado única-
mente para circular en vías asfaltadas.
No es adecuado para caminos.
Protección personal
La mayoría de las muertes en accidentes
de scooter y motocicleta se producen por
lesiones en la cabeza. El uso de un casco
de seguridad es esencial en la prevención o
reducción de las lesiones en la cabeza.
zUtilice siempre un casco homologa-
do.
zUtilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.
zEl uso de una chaqueta, calzado, pan-
talones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.
zNo lleve nunca prendas amplias que
puedan engancharse en los mandos o
en las ruedas y provocar lesiones o un
accidente.
zUtilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la mar-
cha o después y pueden provocar
quemaduras.
zEl pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La in-
halación de monóxido de carbono puede
provocar dolores de cabeza, mareo, som-
nolencia, náuseas, confusión y, por último,
la muerte.
UBR7S0S0.book Page 2 Tuesday, October 25, 2016 3:09 PM

Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u
ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no reco-
mendadas específicamente por Yamaha,
incluso si las vende e instala un concesio-
nario Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
zNo instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del vehículo. Revise cuida-
dosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de quede ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar gravemen-
te a la estabilidad del vehículo por
sus efectos aerodinámicos. El vehí-
culo puede adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
• Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
zTenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico del vehículo, puede produ-
cirse una avería eléctrica, la cual pue-
de provocar el apagado de las luces o
la pérdida de potencia del motor, con
el consiguiente peligro.
UBR7S0S0.book Page 4 Tuesday, October 25, 2016 3:09 PM

Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el vehículo han sido diseñados con-
forme a las prestaciones del mismo y para
aportar la combinación óptima de maneja-
bilidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y com-
binaciones no resulten adecuados. Consul-
te en la página 6-19 las especificaciones de
los neumáticos e información adicional so-
bre su sustitución.
Transporte del vehículo
Asegúrese de observar las instrucciones si-
guientes antes de transportar el vehículo en
otro vehículo.
zRetire todos los elementos sueltos del
vehículo.
zOriente las ruedas delanteras en línea
recta con el remolque o a la caja del
camión y bloquéelas en un raíl para
evitar el movimiento.
zAsegure el vehículo con sujeciones o
correas adecuadas fijadas a piezas
sólidas del mismo, como el bastidor o
la abrazadera triple superior de la hor-
quilla delantera (y no, por ejemplo, el
manillar montado con piezas de go-
ma, los intermitentes o cualquier pieza
que se pueda romper). Elija la ubica-
ción de las correas con detenimiento
para evitar que generen fricción y ra-
yen las superficies pintadas durante el
transporte.
zSi es posible, la suspensión debe ir
algo comprimida mediante las suje-
ciones para que el vehículo no rebote
excesivamente durante el transporte.SAU60590
Otros aspectos de seguridad en
la conducción
zNo olvide señalar claramente cuando
vaya a girar.
zEn un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el vehículo puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.
zReduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
zTenga cuidado al adelantar coches
estacionados. Un conductor puede
no haberle visto y abrir la puerta sobre
usted.
zCruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el vehí-
culo en posición vertical; de lo
contrario puede patinar y usted ser
arrojado.
zLas pastillas y forros de freno pueden
mojarse al lavar el vehículo. Si lava el
vehículo, revise los frenos antes de
utilizarlo.
zLleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
zNo lleve demasiado equipaje en el ve-
hículo. Un vehículo sobrecargado es
inestable. Utilice una correa resistente
para sujetar los bultos sobre el portae-
quipajes (en caso de que el vehículo
esté provisto de uno). Una carga suel-
ta afectará a la estabilidad del vehícu-
lo y puede distraer su atención de la
carretera. (Véase la página 1-3).
UBR7S0S0.book Page 5 Tuesday, October 25, 2016 3:09 PM

Funciones de los instrumentos y mandos
3-10
3
SAUS1964

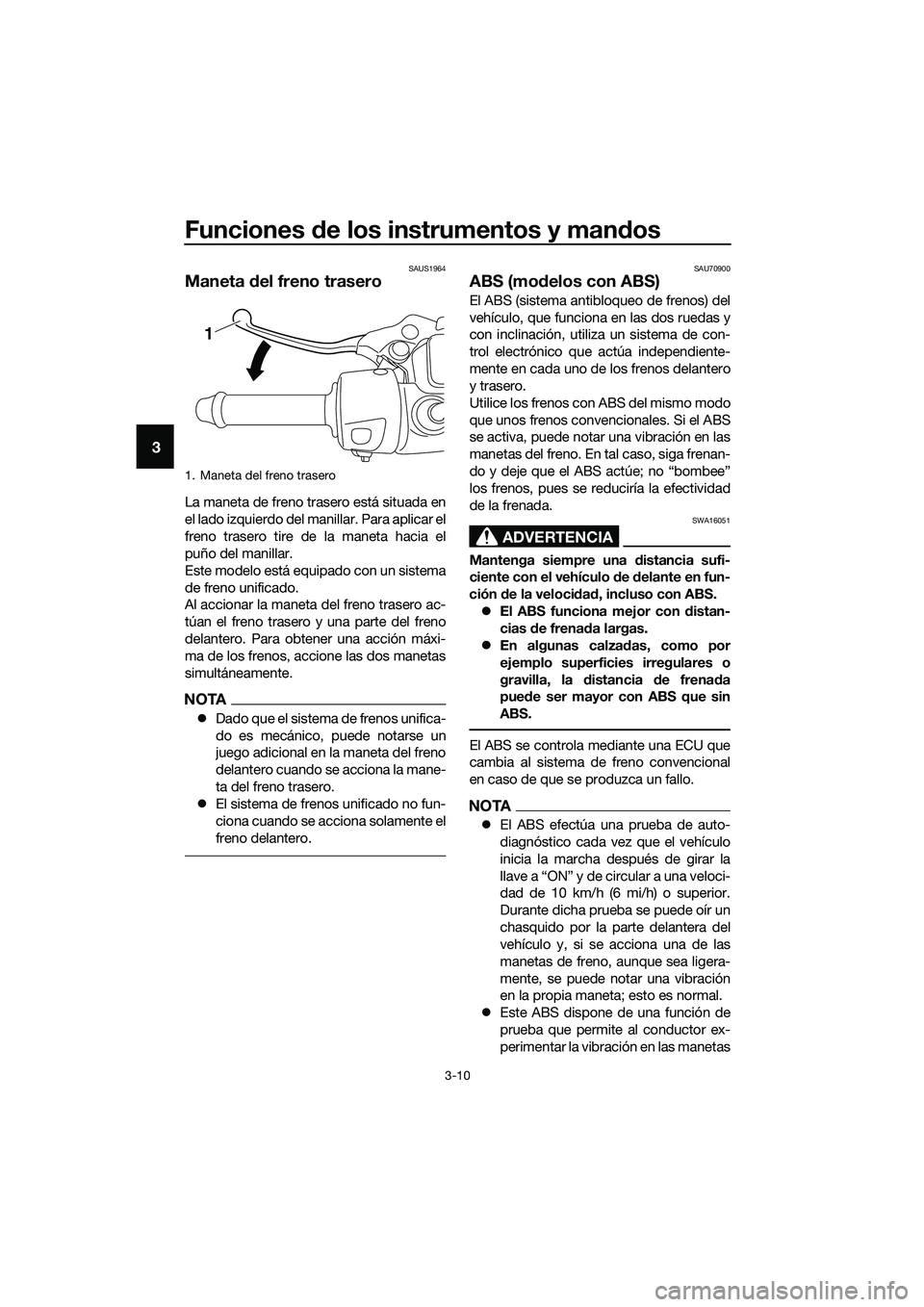

Maneta del freno trasero
La maneta de freno trasero está situada en
el lado izquierdo del manillar. Para aplicar el
freno trasero tire de la maneta hacia el
puño del manillar.
Este modelo está equipado con un sistema
de freno unificado.
Al accionar la maneta del freno trasero ac-
túan el freno trasero y una parte del freno
delantero. Para obtener una acción máxi-
ma de los frenos, accione las dos manetas
simultáneamente.
NOTA
zDado que el sistema de frenos unifica-
do es mecánico, puede notarse un
juego adicional en la maneta del freno
delantero cuando se acciona la mane-
ta del freno trasero.
zEl sistema de frenos unificado no fun-
ciona cuando se acciona solamente el
freno delantero.
SAU70900
ABS (modelos con ABS)
El ABS (sistema antibloqueo de frenos) del
vehículo, que funciona en las dos ruedas y
con inclinación, utiliza un sistema de con-
trol electrónico que actúa independiente-
mente en cada uno de los frenos delantero
y trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en las
manetas del freno. En tal caso, siga frenan-
do y deje que el ABS actúe; no “bombee”
los frenos, pues se reduciría la efectividad
de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
zEl ABS funciona mejor con distan-
cias de frenada largas.
zEn algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sin
ABS.
El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA
zEl ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
chasquido por la parte delantera del
vehículo y, si se acciona una de las
manetas de freno, aunque sea ligera-
mente, se puede notar una vibración
en la propia maneta; esto es normal.
zEste ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en las manetas
1. Maneta del freno trasero
1
UBR7S0S0.book Page 10 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-6
6

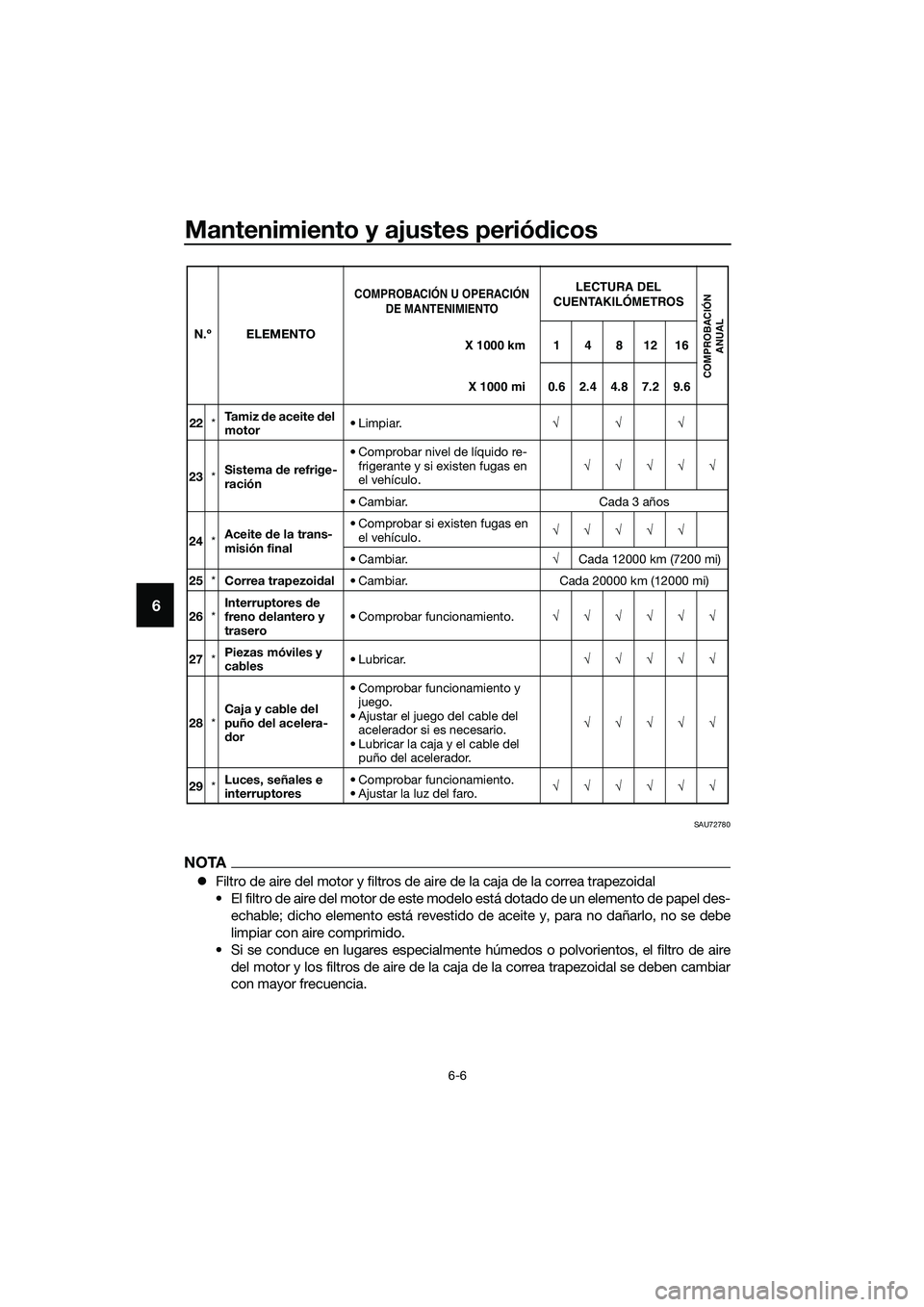

SAU72780
NOTA
zFiltro de aire del motor y filtros de aire de la caja de la correa trapezoidal
• El filtro de aire del motor de este modelo está dotado de un elemento de papel des-
echable; dicho elemento está revestido de aceite y, para no dañarlo, no se debe
limpiar con aire comprimido.
• Si se conduce en lugares especialmente húmedos o polvorientos, el filtro de aire
del motor y los filtros de aire de la caja de la correa trapezoidal se deben cambiar
con mayor frecuencia.
22*Ta m i z de aceite del
motor•Limpiar.√√√
23*Sistema de refrige-
ración• Comprobar nivel de líquido re-
frigerante y si existen fugas en
el vehículo.√√√√√
• Cambiar. Cada 3 años
24*Aceite de la trans-
misión final• Comprobar si existen fugas en
el vehículo.√√√√√
• Cambiar.√Cada 12000 km (7200 mi)
25*Correa trapezoidal• Cambiar. Cada 20000 km (12000 mi)
26*Interruptores de
freno delantero y
trasero• Comprobar funcionamiento.√√√√√√
27*Piezas móviles y
cables• Lubricar.√√√√√
28*Caja y cable del
puño del acelera-
dor• Comprobar funcionamiento y
juego.
• Ajustar el juego del cable del
acelerador si es necesario.
• Lubricar la caja y el cable del
puño del acelerador.√√√√√
29*Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.√√√√√√ N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
1481216
0.6 2.4 4.8 7.2 9.6
UBR7S0S0.book Page 6 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-9
6
SAUT2075
Comprobación de la bujía
La bujía es un componente importante del
motor que resulta fácil de comprobar. El
calor y los depósitos de material provocan
la erosión lenta de cualquier bujía, por lo
que esta debe desmontarse y comprobar-
se de acuerdo con el cuadro de manteni-
miento periódico y engrase. Además, el
estado de la bujía puede reflejar el estado
del motor.
Para desmontar la bujía
1. Desmo nte el panel A. (Véase la pág ina
6-8).
2. Retire la tapa de bujía.
3. Extraiga la bujía como se muestra,
con una llave de bujías que puede ob-
tener en un concesionario Yamaha.Para revisar la bujía
1. Compruebe que el aislamiento de
porcelana que rodea al electrodo cen-
tral de la bujía tenga un color canela
de tono entre medio y claro (éste es el
color ideal cuando se utiliza el vehícu-
lo normalmente).
NOTA
Si la bujía presenta un color claramente di-
ferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar de
ello, haga revisar el vehículo en un conce-
sionario Yamaha.
2. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en la bujía; cámbiela
según sea necesario.
3. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al va-
lor especificado según sea necesario.
1. Tapa de bujía
1. Llave de bujías
1
1
Bujía especificada:
NGK/CPR8EA-9
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
UBR7S0S0.book Page 9 Tuesday, October 25, 2016 3:09 PM
