2017 YAMAHA TRICITY AUX

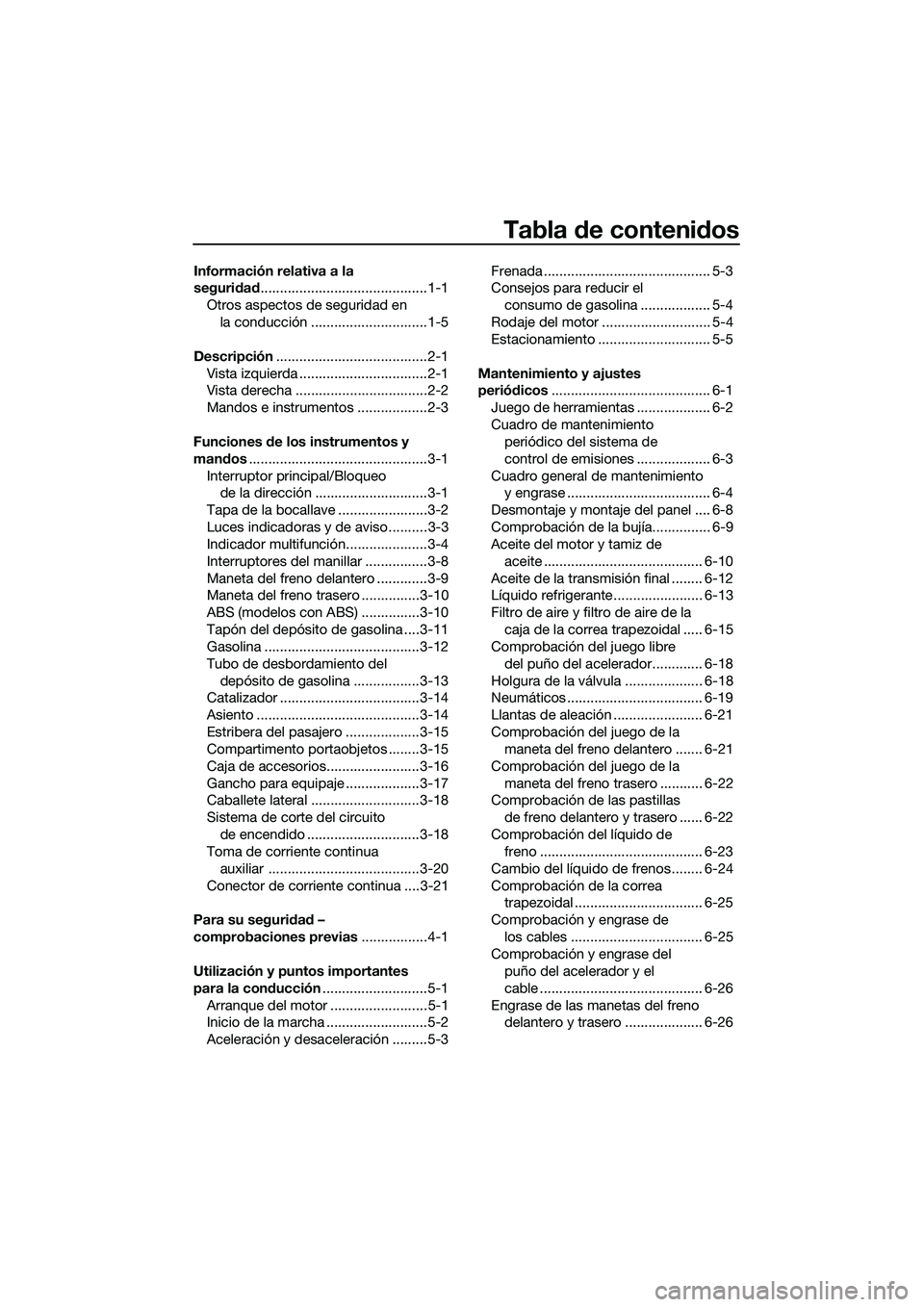

Tabla de contenidos
Información relativa a la
seguridad...........................................1-1
Otros aspectos de seguridad en
la conducción ..............................1-5
Descripción.......................................2-1
Vista izquierda .................................2-1
Vista derecha ..................................2-2
Mandos e instrumentos ..................2-3
Funciones de los instrumentos y
mandos..............................................3-1
Interruptor principal/Bloqueo
de la dirección .............................3-1
Tapa de la bocallave .......................3-2
Luces indicadoras y de aviso ..........3-3
Indicador multifunción.....................3-4
Interruptores del manillar ................3-8
Maneta del freno delantero .............3-9
Maneta del freno trasero ...............3-10
ABS (modelos con ABS) ...............3-10
Tapón del depósito de gasolina ....3-11
Gasolina ........................................3-12
Tubo de desbordamiento del
depósito de gasolina .................3-13
Catalizador ....................................3-14
Asiento ..........................................3-14
Estribera del pasajero ...................3-15
Compartimento portaobjetos ........3-15
Caja de accesorios........................3-16
Gancho para equipaje ...................3-17
Caballete lateral ............................3-18
Sistema de corte del circuito
de encendido .............................3-18
Toma de corriente continua
auxiliar .......................................3-20
Conector de corriente continua ....3-21
Para su seguridad –
comprobaciones previas.................4-1
Utilización y puntos importantes
para la conducción...........................5-1
Arranque del motor .........................5-1
Inicio de la marcha ..........................5-2
Aceleración y desaceleración .........5-3Frenada ........................................... 5-3
Consejos para reducir el
consumo de gasolina .................. 5-4
Rodaje del motor ............................ 5-4
Estacionamiento ............................. 5-5
Mantenimiento y ajustes
periódicos......................................... 6-1
Juego de herramientas ................... 6-2
Cuadro de mantenimiento
periódico del sistema de
control de emisiones ................... 6-3
Cuadro general de mantenimiento
y engrase ..................................... 6-4
Desmontaje y montaje del panel .... 6-8
Comprobación de la bujía............... 6-9
Aceite del motor y tamiz de
aceite ......................................... 6-10
Aceite de la transmisión final ........ 6-12
Líquido refrigerante....................... 6-13
Filtro de aire y filtro de aire de la
caja de la correa trapezoidal ..... 6-15
Comprobación del juego libre
del puño del acelerador............. 6-18
Holgura de la válvula .................... 6-18
Neumáticos ................................... 6-19
Llantas de aleación ....................... 6-21
Comprobación del juego de la
maneta del freno delantero ....... 6-21
Comprobación del juego de la
maneta del freno trasero ........... 6-22
Comprobación de las pastillas
de freno delantero y trasero ...... 6-22
Comprobación del líquido de
freno .......................................... 6-23
Cambio del líquido de frenos........ 6-24
Comprobación de la correa
trapezoidal ................................. 6-25
Comprobación y engrase de
los cables .................................. 6-25
Comprobación y engrase del
puño del acelerador y el
cable .......................................... 6-26
Engrase de las manetas del freno
delantero y trasero .................... 6-26
UBR7S0S0.book Page 1 Tuesday, October 25, 2016 3:09 PM

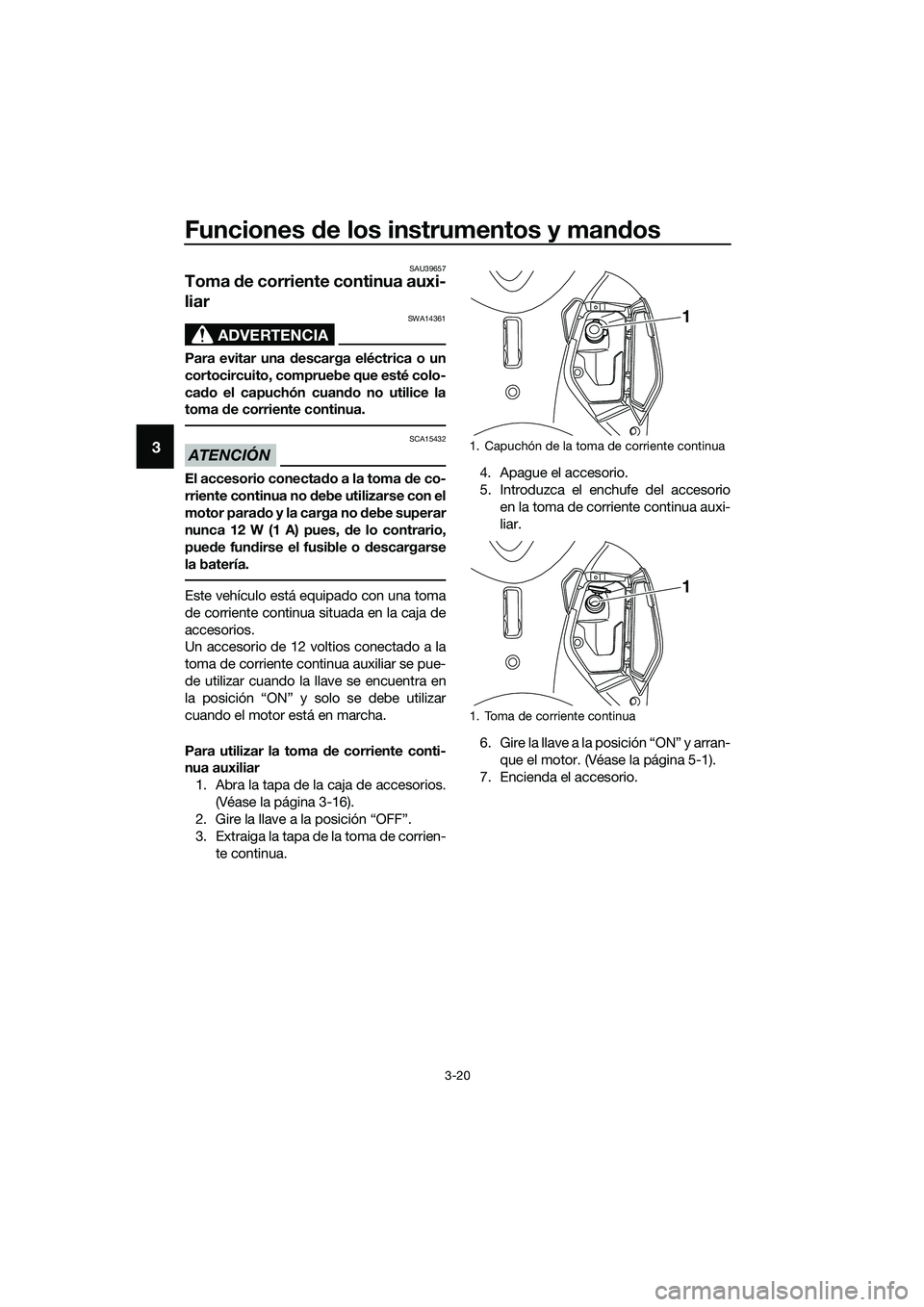

Funciones de los instrumentos y mandos
3-20
3
SAU39657
Toma de corriente continua auxi-
liar
ADVERTENCIA
SWA14361
Para evitar una descarga eléctrica o un
cortocircuito, compruebe que esté colo-
cado el capuchón cuando no utilice la
toma de corriente continua.
ATENCIÓN
SCA15432
El accesorio conectado a la toma de co-
rriente continua no debe utilizarse con el
motor parado y la carga no debe superar
nunca 12 W (1 A) pues, de lo contrario,
puede fundirse el fusible o descargarse
la batería.
Este vehículo está equipado con una toma
de corriente continua situada en la caja de
accesorios.
Un accesorio de 12 voltios conectado a la
toma de corriente continua auxiliar se pue-
de utilizar cuando la llave se encuentra en
la posición “ON” y solo se debe utilizar
cuando el motor está en marcha.
Para utilizar la toma de corriente conti-
nua auxiliar
1. Abra la tapa de la caja de accesorios.
(Véase la página 3-16).
2. Gire la llave a la posición “OFF”.
3. Extraiga la tapa de la toma de corrien-
te continua.4. Apague el accesorio.
5. Introduzca el enchufe del accesorio
en la toma de corriente continua auxi-
liar.
6. Gire la llave a la posición “ON” y arran-
que el motor. (Véase la página 5-1).
7. Encienda el accesorio.
1. Capuchón de la toma de corriente continua
1. Toma de corriente continua
1
1
UBR7S0S0.book Page 20 Tuesday, October 25, 2016 3:09 PM

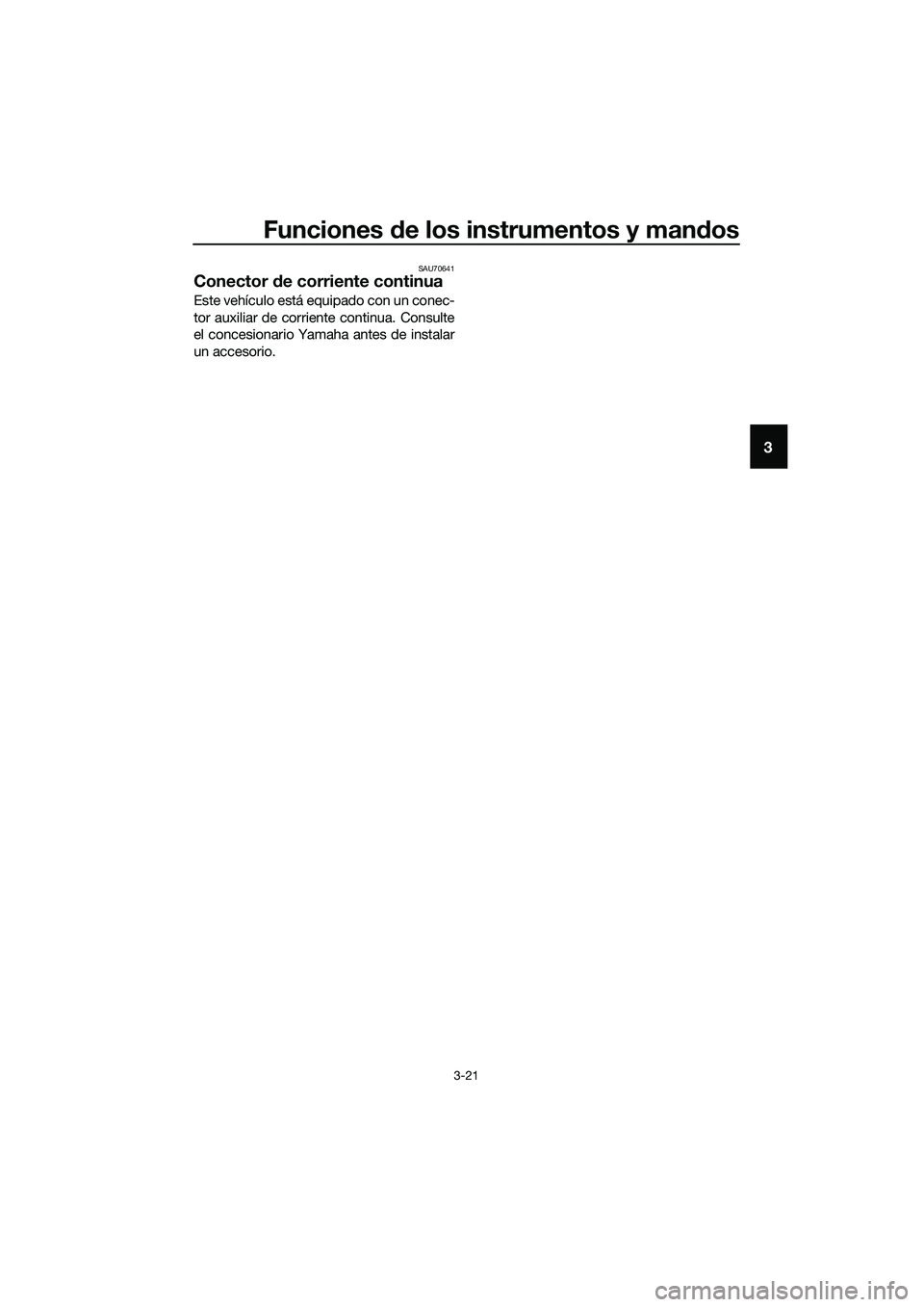

Funciones de los instrumentos y mandos
3-21
3
SAU70641
Conector de corriente continua
Este vehículo está equipado con un conec-
tor auxiliar de corriente continua. Consulte
el concesionario Yamaha antes de instalar
un accesorio.
UBR7S0S0.book Page 21 Tuesday, October 25, 2016 3:09 PM

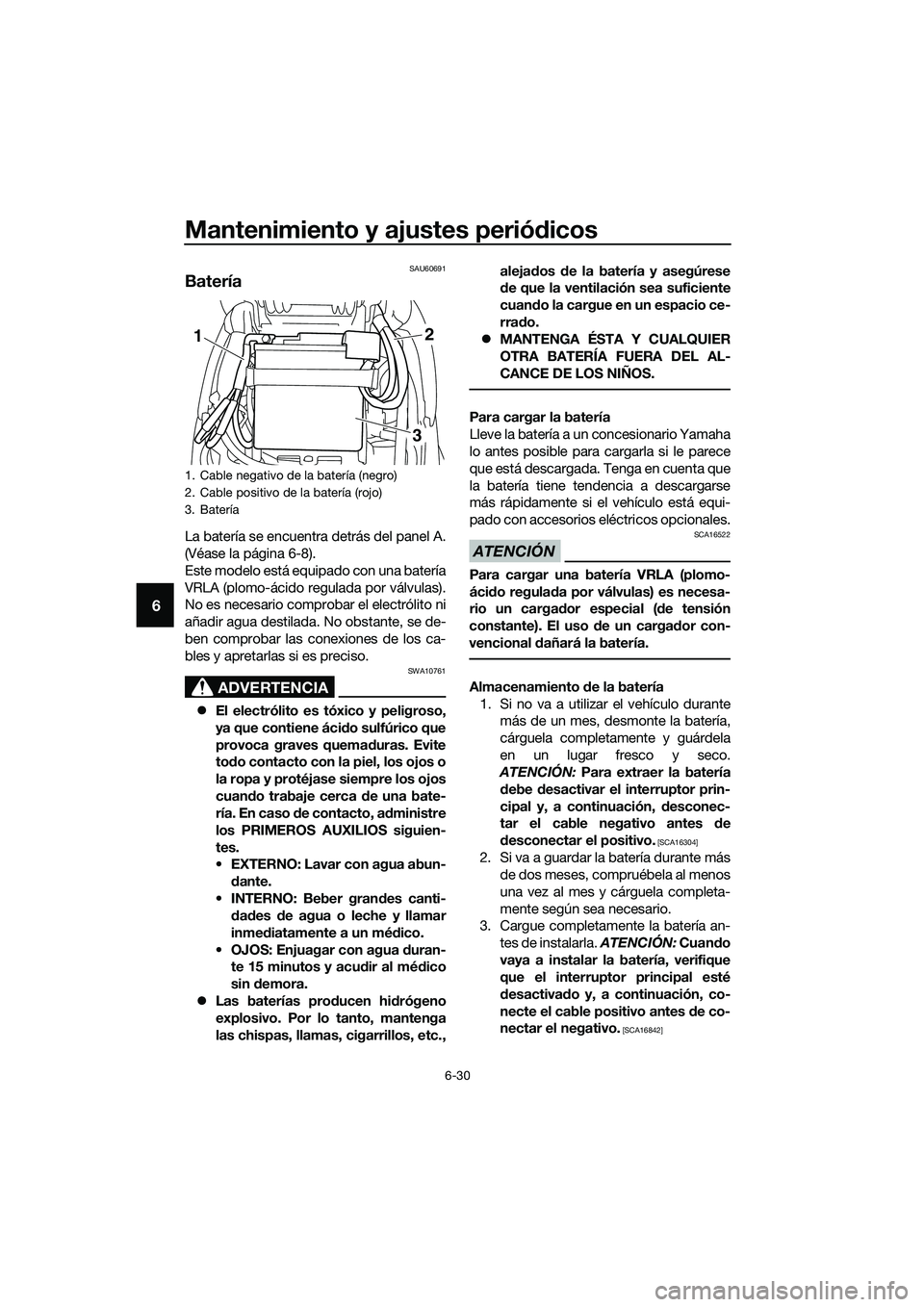

Mantenimiento y ajustes periódicos
6-30
6
SAU60691
Batería
La batería se encuentra detrás del panel A.
(Véase la página 6-8).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
zEl electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.
zLas baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
zMANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
debe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
desconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
desactivado y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. Batería
1
3
2
UBR7S0S0.book Page 30 Tuesday, October 25, 2016 3:09 PM

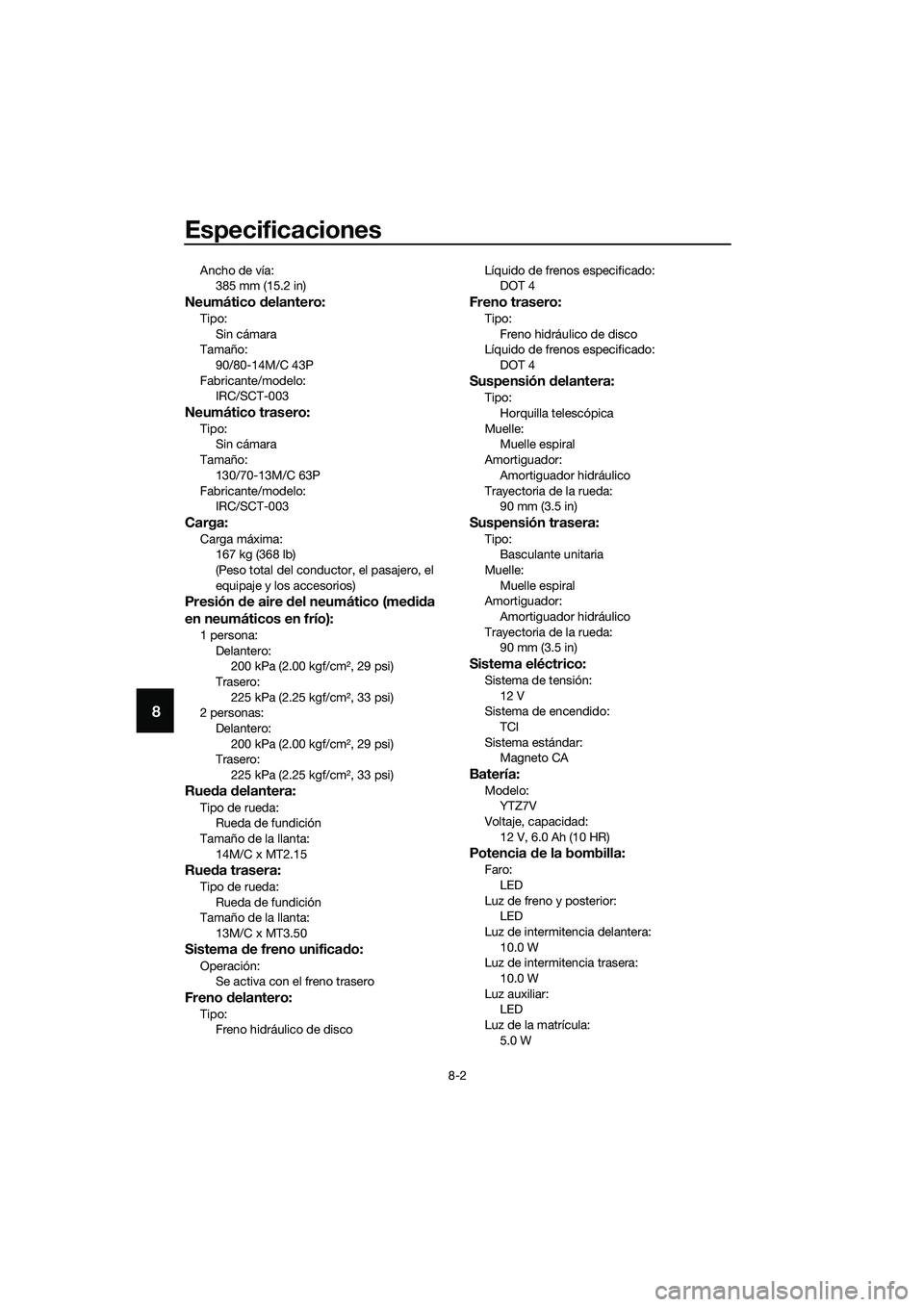

Especificaciones
8-2
8
Ancho de vía:
385 mm (15.2 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
90/80-14M/C 43P
Fabricante/modelo:
IRC/SCT-003
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
130/70-13M/C 63P
Fabricante/modelo:
IRC/SCT-003
Carga:
Carga máxima:
167 kg (368 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
1 persona:
Delantero:
200 kPa (2.00 kgf/cm², 29 psi)
Trasero:
225 kPa (2.25 kgf/cm², 33 psi)
2 personas:
Delantero:
200 kPa (2.00 kgf/cm², 29 psi)
Trasero:
225 kPa (2.25 kgf/cm², 33 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
14M/C x MT2.15
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
13M/C x MT3.50
Sistema de freno unificado:
Operación:
Se activa con el freno trasero
Freno delantero:
Tipo:
Freno hidráulico de discoLíquido de frenos especificado:
DOT 4
Freno trasero:
Tipo:
Freno hidráulico de disco
Líquido de frenos especificado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Muelle:
Muelle espiral
Amortiguador:
Amortiguador hidráulico
Trayectoria de la rueda:
90 mm (3.5 in)
Suspensión trasera:
Tipo:
Basculante unitaria
Muelle:
Muelle espiral
Amortiguador:
Amortiguador hidráulico
Trayectoria de la rueda:
90 mm (3.5 in)
Sistema eléctrico:
Sistema de tensión:
12 V
Sistema de encendido:
TCI
Sistema estándar:
Magneto CA
Batería:
Modelo:
YTZ7V
Voltaje, capacidad:
12 V, 6.0 Ah (10 HR)
Potencia de la bombilla:
Faro:
LED
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
10.0 W
Luz de intermitencia trasera:
10.0 W
Luz auxiliar:
LED
Luz de la matrícula:
5.0 W
UBR7S0S0.book Page 2 Tuesday, October 25, 2016 3:09 PM

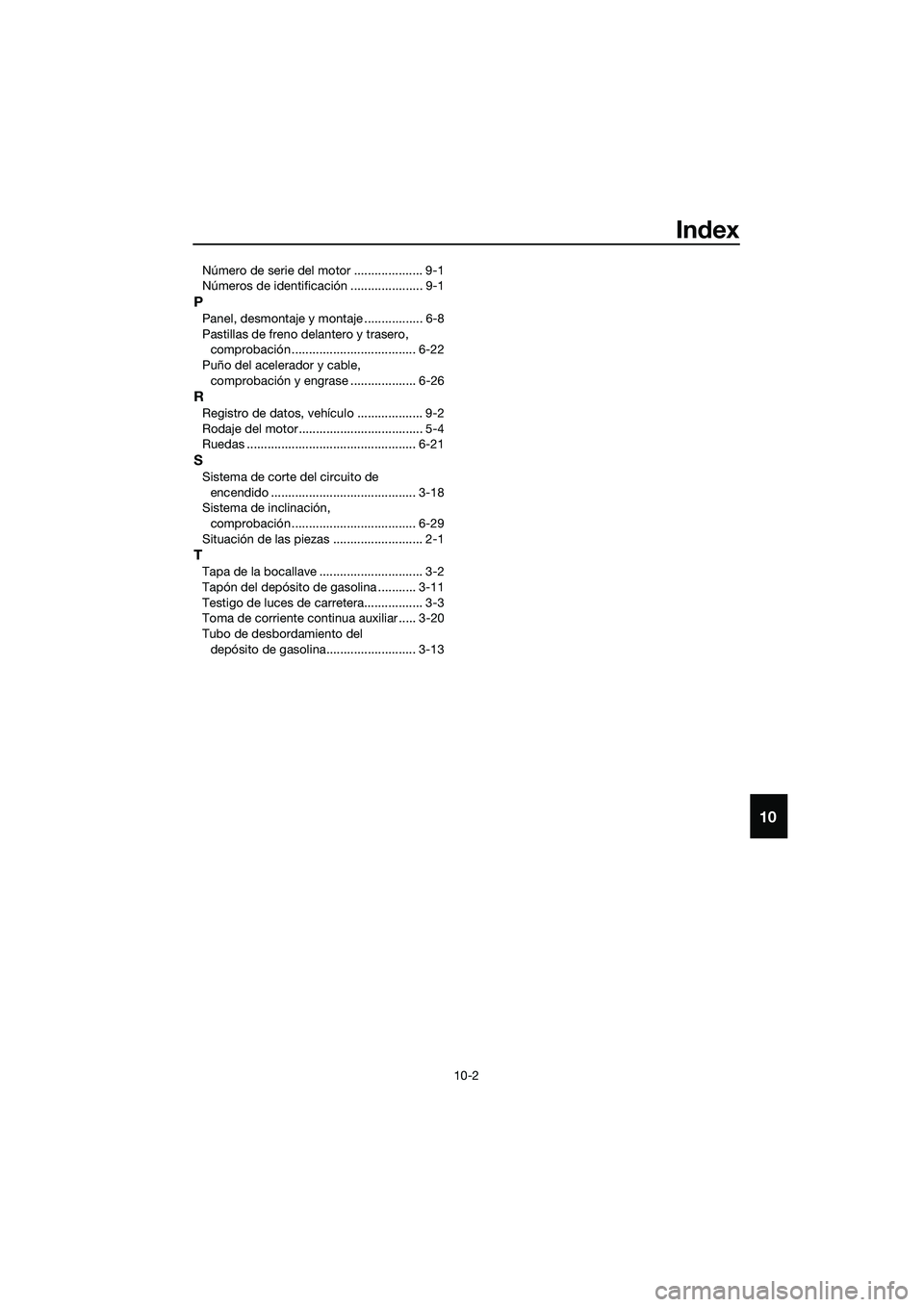

Index
10-2
10
Número de serie del motor .................... 9-1
Números de identificación ..................... 9-1
P
Panel, desmontaje y montaje ................. 6-8
Pastillas de freno delantero y trasero,
comprobación .................................... 6-22
Puño del acelerador y cable,
comprobación y engrase ................... 6-26
R
Registro de datos, vehículo ................... 9-2
Rodaje del motor .................................... 5-4
Ruedas ................................................. 6-21
S
Sistema de corte del circuito de
encendido .......................................... 3-18
Sistema de inclinación,
comprobación .................................... 6-29
Situación de las piezas .......................... 2-1
T
Tapa de la bocallave .............................. 3-2
Tapón del depósito de gasolina ........... 3-11
Testigo de luces de carretera................. 3-3
Toma de corriente continua auxiliar ..... 3-20
Tubo de desbordamiento del
depósito de gasolina.......................... 3-13
