Periodiek onderhoud en afstelling
6-14
6
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimum-
niveau bevindt, verwijder dan paneel
A om bij het koelvloeistofreservoir te
komen. (Zie pagina 6-8.)
4. Verwijder de dop van het koelvloei-
stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15162] LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge-
bruik geen hard water of zout wa-
ter, dit is schadelijk voor de motor.
Als er in plaats van koelvloeistof
water is gebruikt, vervang dit dan
zo snel mogelijk door koelvloeistof,
anders is het systeem niet be-
schermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
5. Monteer het paneel.
DAU33032De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door eenYamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10382]
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
UBR7D0D0.book Page 14 Tuesday, October 25, 2016 2:40 PM

Periodiek onderhoud en afstelling
6-15
6
DAU67174
Luchtfilterelementen van luchtfil-
ter en V-snaarbehuizing
Het luchtfilterelement moet worden vervan-
gen en het luchtfilterelement in de V-snaar-
behuizing moet worden gereinigd volgens
de intervalperioden vermeld in het periodie-
ke smeer- en onderhoudsschema. Reinig
de luchtfilterelementen vaker als u in zeer
stoffige of vochtige gebieden rijdt. De af-
tapslang van het luchtfilter en de aftapslang
van het luchtfilter van de V-snaarbehuizing
moeten regelmatig worden nagekeken en
waar nodig worden gereinigd.
Reinigen van de luchtfilteraftapslang
1. Controleer of zich in de slang aan de
achterkant van het luchtfilterhuis geen
water of vuil heeft verzameld.
2. Haal de slang los van de klem als er
vuil of water in zit, reinig hem grondig
en breng opnieuw aan.
OPMERKING
Als vuil of water werd aangetroffen in de af-
tapslang, controleer dan het luchtfilterele-
ment op overmatig vuil of beschadiging en
vervang het indien nodig.
Het luchtfilterelement vervangen
1. Zet de machine op de middenbok.
2. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.3. Trek het luchtfilterelement uit.
4. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis. LET OP:
Zorg ervoor dat het filterelement
goed aanligt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten ra-
ken.
[DCA10482]
1. Aftapslang luchtfilter
1
1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
1. Luchtfilterelement
2
21
1
1
UBR7D0D0.book Page 15 Tuesday, October 25, 2016 2:40 PM

Periodiek onderhoud en afstelling
6-16
6

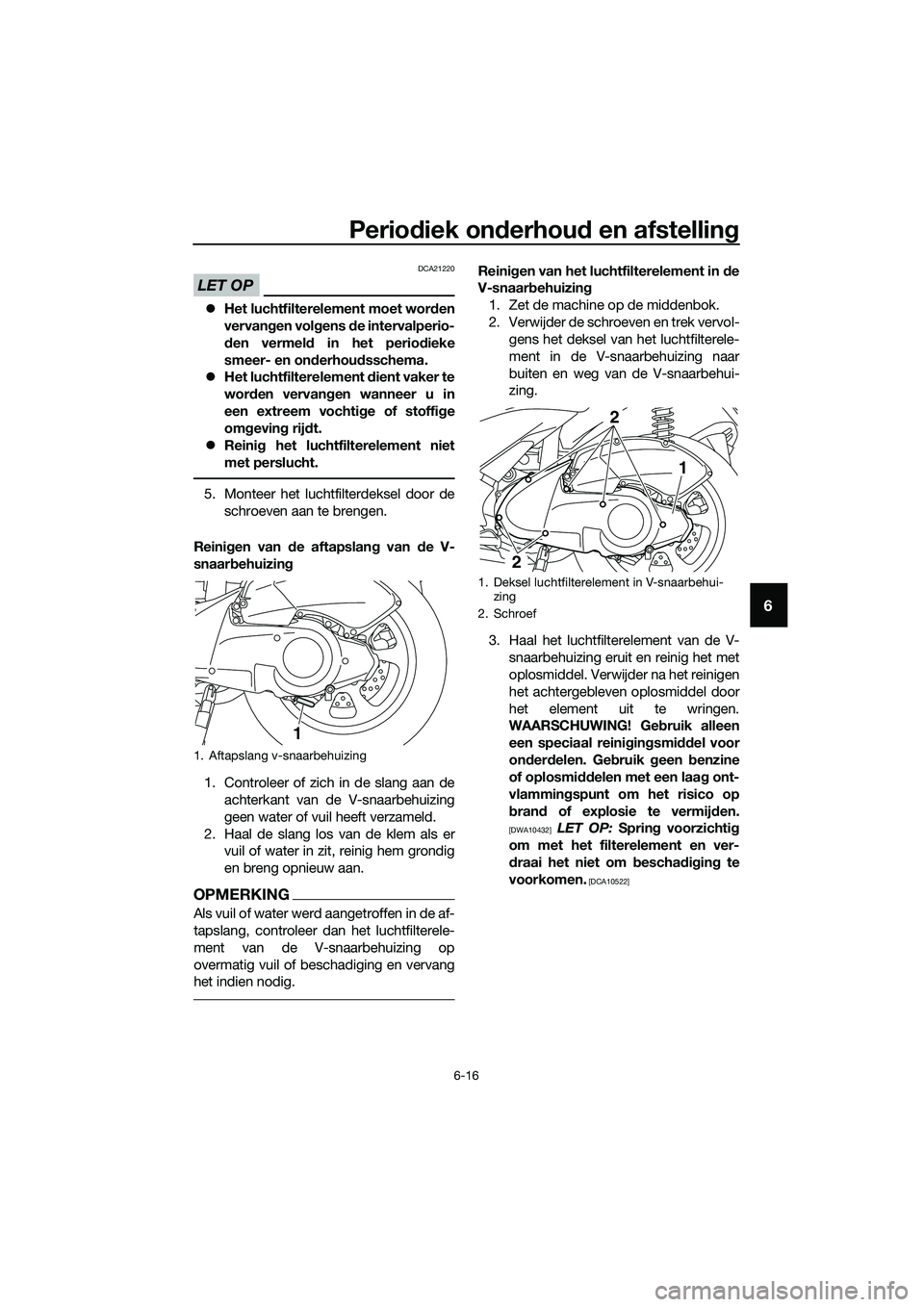

LET OP
DCA21220
zHet luchtfilterelement moet worden
vervangen volgens de intervalperio-
den vermeld in het periodieke
smeer- en onderhoudsschema.
zHet luchtfilterelement dient vaker te
worden vervangen wanneer u in
een extreem vochtige of stoffige
omgeving rijdt.
zReinig het luchtfilterelement niet
met perslucht.
5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
Reinigen van de aftapslang van de V-
snaarbehuizing
1. Controleer of zich in de slang aan de
achterkant van de V-snaarbehuizing
geen water of vuil heeft verzameld.
2. Haal de slang los van de klem als er
vuil of water in zit, reinig hem grondig
en breng opnieuw aan.
OPMERKING
Als vuil of water werd aangetroffen in de af-
tapslang, controleer dan het luchtfilterele-
ment van de V-snaarbehuizing op
overmatig vuil of beschadiging en vervang
het indien nodig.
Reinigen van het luchtfilterelement in de
V-snaarbehuizing
1. Zet de machine op de middenbok.
2. Verwijder de schroeven en trek vervol-
gens het deksel van het luchtfilterele-
ment in de V-snaarbehuizing naar
buiten en weg van de V-snaarbehui-
zing.
3. Haal het luchtfilterelement van de V-
snaarbehuizing eruit en reinig het met
oplosmiddel. Verwijder na het reinigen
het achtergebleven oplosmiddel door
het element uit te wringen.
WAARSCHUWING! Gebruik alleen
een speciaal reinigingsmiddel voor
onderdelen. Gebruik geen benzine
of oplosmiddelen met een laag ont-
vlammingspunt om het risico op
brand of explosie te vermijden.
[DWA10432] LET OP: Spring voorzichtig
om met het filterelement en ver-
draai het niet om beschadiging te
voorkomen.
[DCA10522]
1. Aftapslang v-snaarbehuizing
1
1. Deksel luchtfilterelement in V-snaarbehui-
zing
2. Schroef
2
2
1
UBR7D0D0.book Page 16 Tuesday, October 25, 2016 2:40 PM

Periodiek onderhoud en afstelling
6-17
6
4. Breng olie van de aanbevolen soort
aan op het hele oppervlak van de fil-
terspons en wring dan de overtollige
olie uit.
OPMERKING
zHet luchtfilterelement moet nat zijn
maar mag niet druipen.
zControleer het luchtfilterelement op
beschadiging en sterke vervuiling en
vervang het indien nodig.
5. Plaats het element in de V-snaarbe-
huizing.
6. Monteer het deksel van het luchtfilte-
relement door de schroeven aan te
brengen.
DAU21386
De vrije slag van de gasgreep
controleren
Meet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
1. Luchtfilterelement in V-snaarbehuizing
Aanbevolen olie:
Yamaha olie voor schuimrubberen
luchtfilterelementen of een vergelijk-
baar product
1
1. Vrije slag van gasgreep
Vrije slag van gasgreep:
3.0–7.0 mm (0.12–0.28 in)
1
UBR7D0D0.book Page 17 Tuesday, October 25, 2016 2:40 PM

Periodiek onderhoud en afstelling
6-18
6
DAU21402
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU69760
Banden
Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
zDe bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is aan
de omgevingstemperatuur).
zDe bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagag
e en accessoires dat voor dit
model is vastgesteld.
UBR7D0D0.book Page 18 Tuesday, October 25, 2016 2:40 PM

Periodiek onderhoud en afstelling
6-19
6
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
zLaat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.
zDe vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.
zRijd niet te snel direct na het ver-
wisselen van een band. Het band-
oppervlak dient eerst te zijn
ingereden voordat het zijn optimale
eigenschappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en rubberen bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik. Bandenspanning (gemeten op kou-
de banden):
1 persoon:
Voor:
200 kPa (2.00 kgf/cm², 29 psi)
Achter:
225 kPa (2.25 kgf/cm², 33 psi)
2 personen:
Voor:
200 kPa (2.00 kgf/cm², 29 psi)
Achter:
225 kPa (2.25 kgf/cm², 33 psi)
Maximale belasting*:
167 kg (368 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
UBR7D0D0.book Page 19 Tuesday, October 25, 2016 2:40 PM

Periodiek onderhoud en afstelling
6-20
6
WAARSCHUWING
DWA10462
Monteer altijd voor- en achterbanden
van hetzelfde merk en type. Verschillen-
de banden kunnen het weggedrag van
de machine veranderen, wat kan leiden
tot een ongeval.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
DAU61160
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
zVoor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
zNa het wisselen of vervangen van de
wielen of banden dienen de voorwie-
len te worden uitgebalanceerd. Een
niet uitgebalanceerd wiel zal mogelijk
slecht functioneren of kan een slechte
wegligging en een verkorte levens-
duur van de banden tot gevolg heb-
ben. Voorband:
Maat:
90/80-14M/C 43P
Fabrikant/model:
IRC/SCT-003
Achterband:
Maat:
130/70-13M/C 63P
Fabrikant/model:
IRC/SCT-003
UBR7D0D0.book Page 20 Tuesday, October 25, 2016 2:40 PM

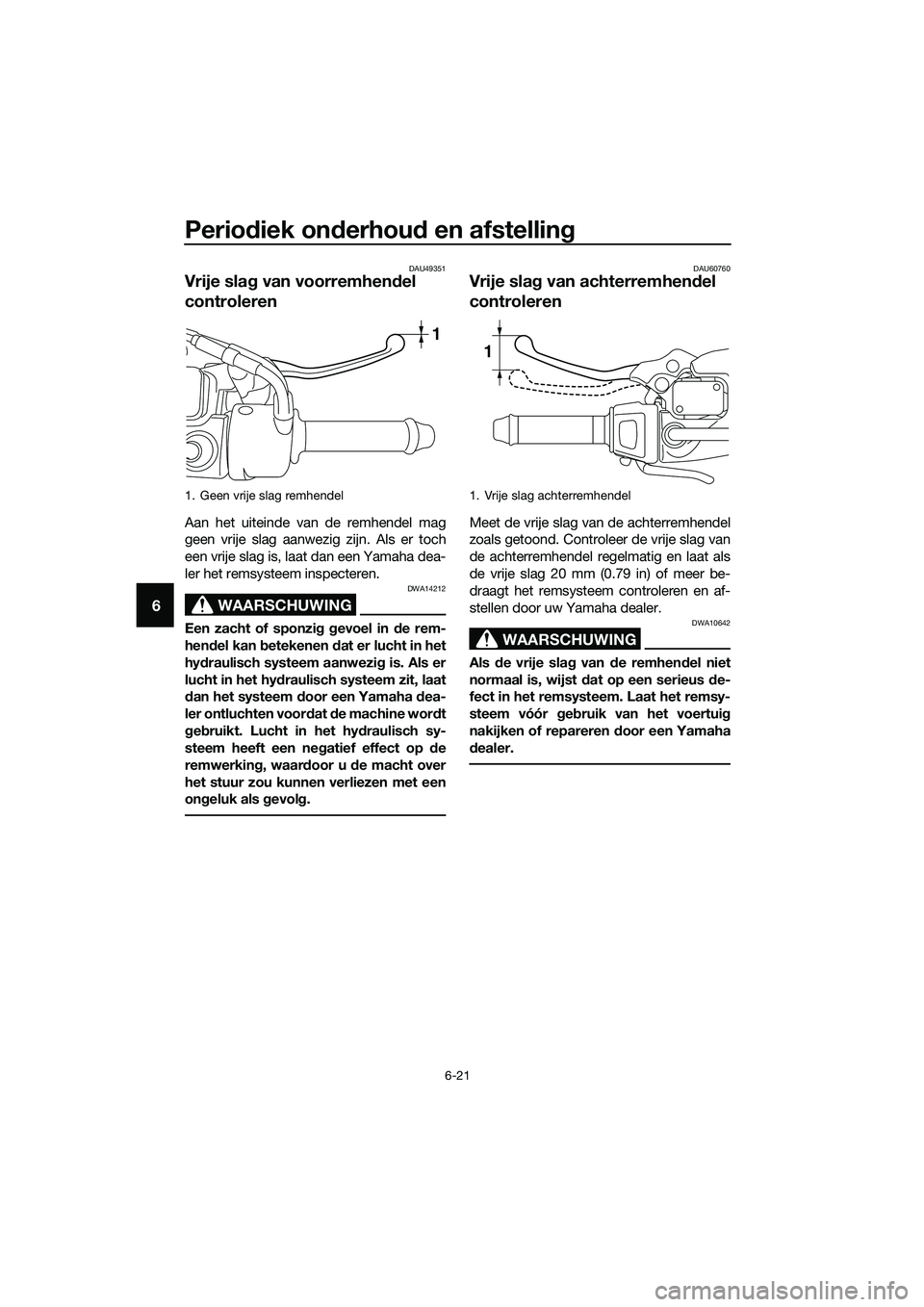

Periodiek onderhoud en afstelling
6-21
6
DAU49351
Vrije slag van voorremhendel
controleren
Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU60760
Vrije slag van achterremhendel
controleren
Meet de vrije slag van de achterremhendel
zoals getoond. Controleer de vrije slag van
de achterremhendel regelmatig en laat als
de vrije slag 20 mm (0.79 in) of meer be-
draagt het remsysteem controleren en af-
stellen door uw Yamaha dealer.
WAARSCHUWING
DWA10642
Als de vrije slag van de remhendel niet
normaal is, wijst dat op een serieus de-
fect in het remsysteem. Laat het remsy-
steem vóór gebruik van het voertuig
nakijken of repareren door een Yamaha
dealer.
1. Geen vrije slag remhendel
1
1. Vrije slag achterremhendel
1
UBR7D0D0.book Page 21 Tuesday, October 25, 2016 2:40 PM
