2017 YAMAHA SCR950 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-26
6
SAU23203

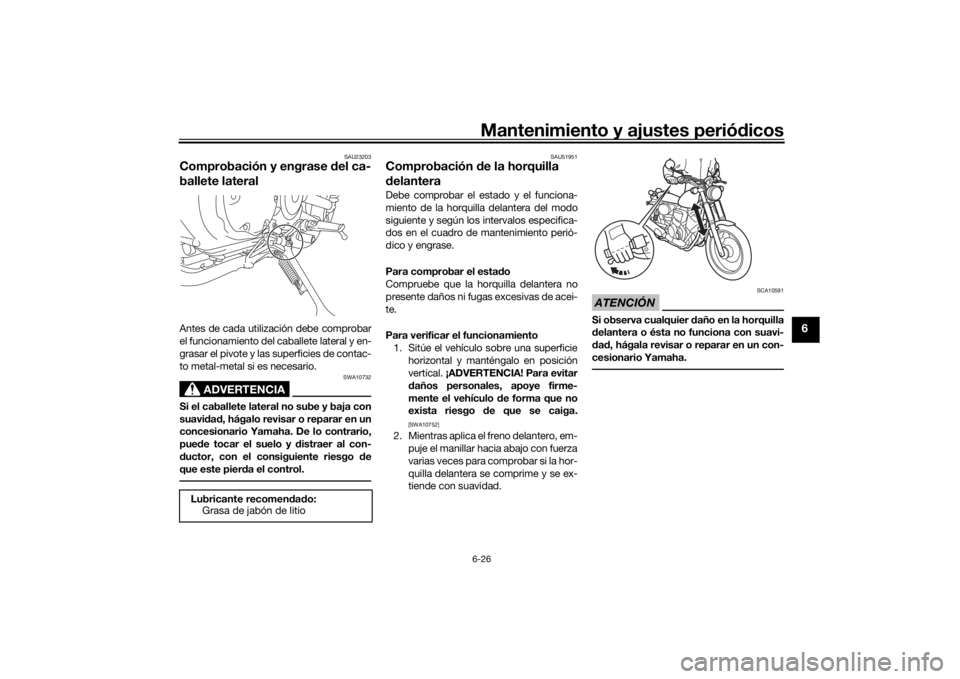

Comprobación y engrase del ca-
ballete lateralAntes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete lateral no sube y baja con
suavi dad , hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
pue de tocar el suelo y distraer al con-
d uctor, con el consiguiente riesgo de
que este pier da el control.
SAU51951
Comprobación de la horquilla
d elanteraDebe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el esta do
Compruebe que la horquilla delantera no
presente daños ni fugas excesivas de acei-
te.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
d años personales, apoye firme-
mente el vehículo de forma que no
exista riesgo d e que se caiga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
d elantera o ésta no funciona con suavi-
d ad , hágala revisar o reparar en un con-
cesionario Yamaha.
Lubricante recomen dad o:
Grasa de jabón de litio
UBL3S0S0.book Page 26 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos
6-27
6
SAU23285

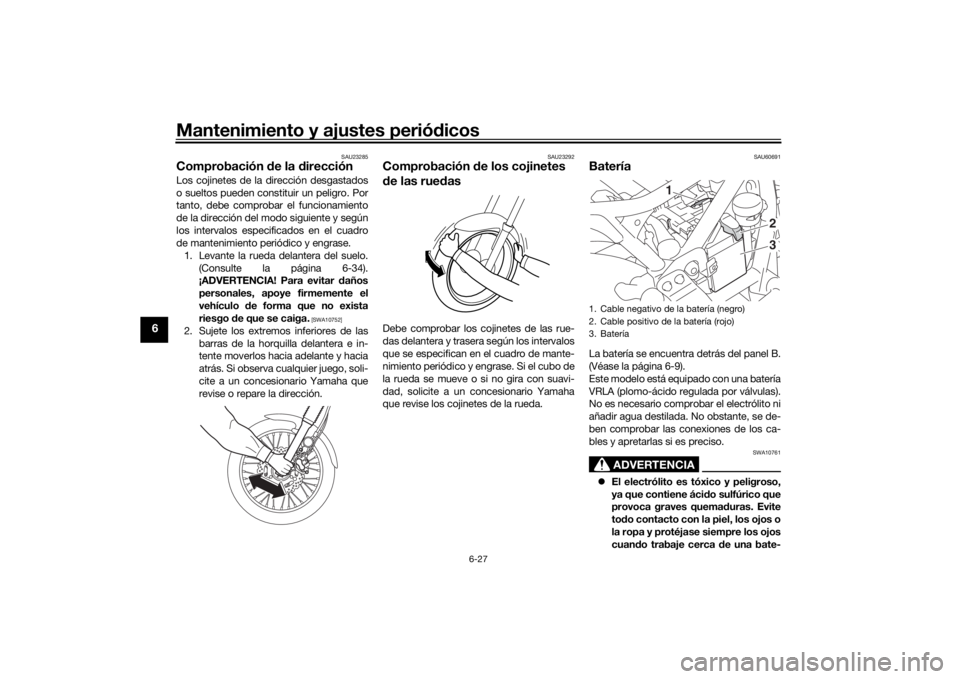

Comprobación de la d irecciónLos cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
1. Levante la rueda delantera del suelo. (Consulte la página 6-34).
¡ADVERTENCIA! Para evitar daños
personales, apoye firmemente el
vehículo de forma que no exista
riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
d e las rue dasDebe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU60691
BateríaLa batería se encuentra detrás del panel B.
(Véase la página 6-9).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
 El electrólito es tóxico y peligroso,
ya que contiene áci do sulfúrico que
provoca graves quemad uras. Evite
to do contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuan do trabaje cerca de una bate-1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. Batería
1
23
UBL3S0S0.book Page 27 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos6-28
6
ría. En caso d e contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acu dir al mé dico
sin demora.
 Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
aleja dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso de un carga dor con-
vencional dañará la batería.Almacenamiento d e la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
d ebe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes d e
d esconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
d esactiva do y, a continuación, co-
necte el cable positivo antes d e co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería descar-
ga da pue de dañarla de forma irrepara-
ble.
UBL3S0S0.book Page 28 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos
6-29
6
SAU57711

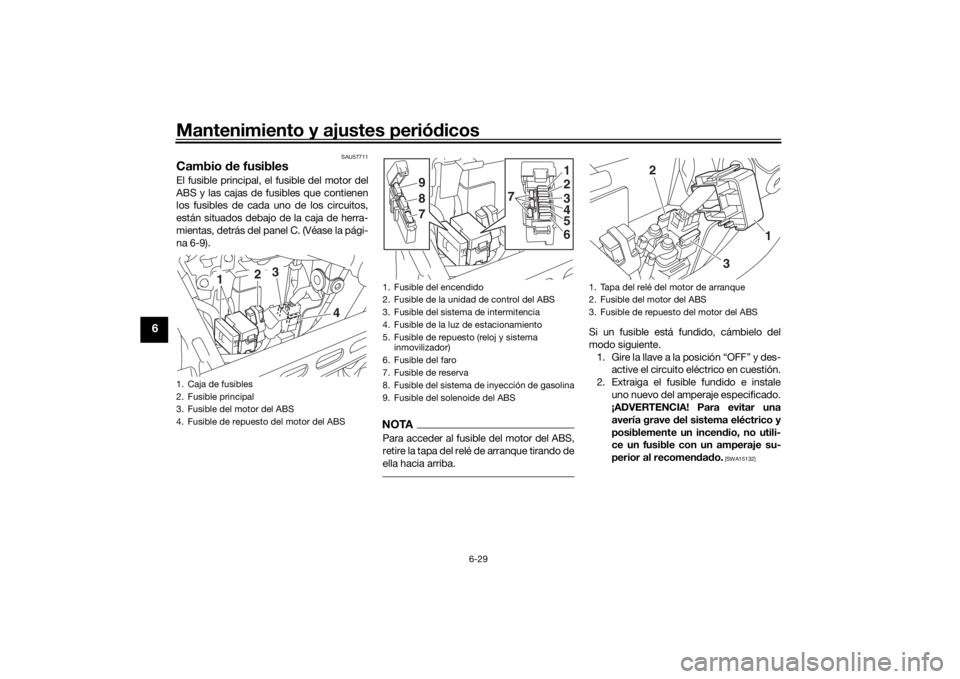

Cambio de fusiblesEl fusible principal, el fusible del motor del
ABS y las cajas de fusibles que contienen
los fusibles de cada uno de los circuitos,
están situados debajo de la caja de herra-
mientas, detrás del panel C. (Véase la pági-
na 6-9).
NOTAPara acceder al fusible del motor del ABS,
retire la tapa del relé de arranque tirando de
ella hacia arriba.
Si un fusible está fundido, cámbielo del
modo siguiente. 1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incen dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]
1. Caja de fusibles
2. Fusible principal
3. Fusible del motor del ABS
4. Fusible de repuesto del motor del ABS
3
2
4
1
1. Fusible del encendido
2. Fusible de la unidad de control del ABS
3. Fusible del sistema de intermitencia
4. Fusible de la luz de estacionamiento
5. Fusible de repuesto (reloj y sistema inmovilizador)
6. Fusible del faro
7. Fusible de reserva
8. Fusible del sistema de inyección de gasolina
9. Fusible del solenoide del ABS
2 1
4
5
6
7
789
3
1. Tapa del relé del motor de arranque
2. Fusible del motor del ABS
3. Fusible de repuesto del motor del ABS
2
1
3
UBL3S0S0.book Page 29 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos6-30
6
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU63180

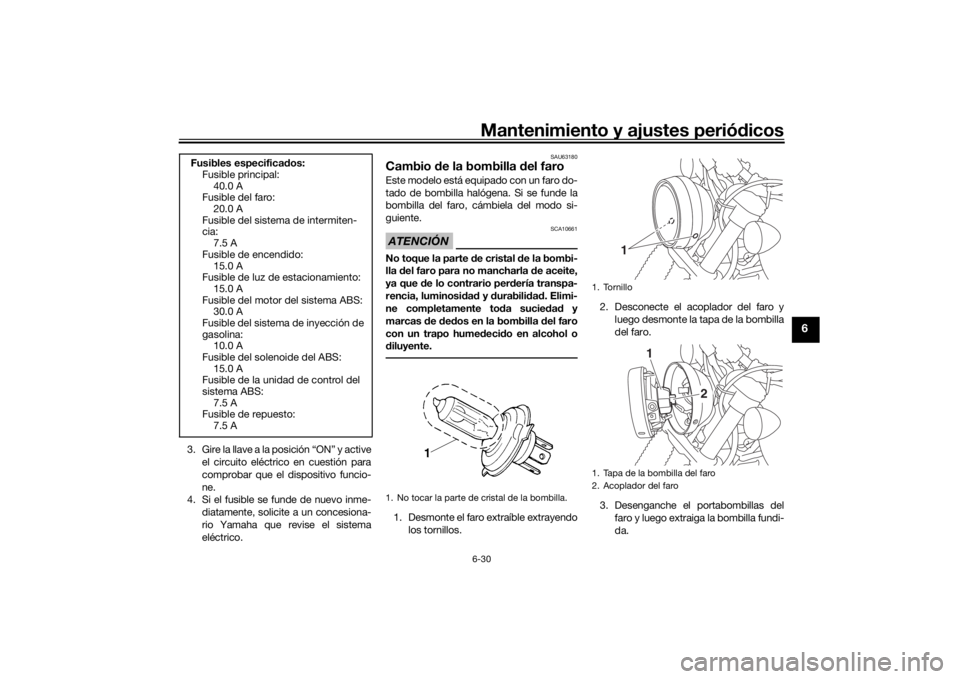

Cambio de la bombilla del faroEste modelo está equipado con un faro do-
tado de bombilla halógena. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.ATENCIÓN
SCA10661
No toque la parte de cristal d e la bombi-
lla del faro para no mancharla de aceite,
ya que d e lo contrario per dería transpa-
rencia, luminosi dad y durabili dad . Elimi-
ne completamente to da sucied ad y
marcas de ded os en la bombilla del faro
con un trapo hume deci do en alcohol o
d iluyente.1. Desmonte el faro extraíble extrayendo
los tornillos. 2. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla
del faro.
3. Desenganche el portabombillas del faro y luego extraiga la bombilla fundi-
da.
Fusibles especificad
os:
Fusible principal:
40.0 A
Fusible del faro: 20.0 A
Fusible del sistema de intermiten-
cia: 7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento:
15.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del sistema de inyección de
gasolina: 10.0 A
Fusible del solenoide del ABS: 15.0 A
Fusible de la unidad de control del
sistema ABS: 7.5 A
Fusible de repuesto:
7.5 A1. No tocar la parte de cristal de la bombilla.
1. Tornillo
1. Tapa de la bombilla del faro
2. Acoplador del faro
1
1
2
UBL3S0S0.book Page 30 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos
6-31
6

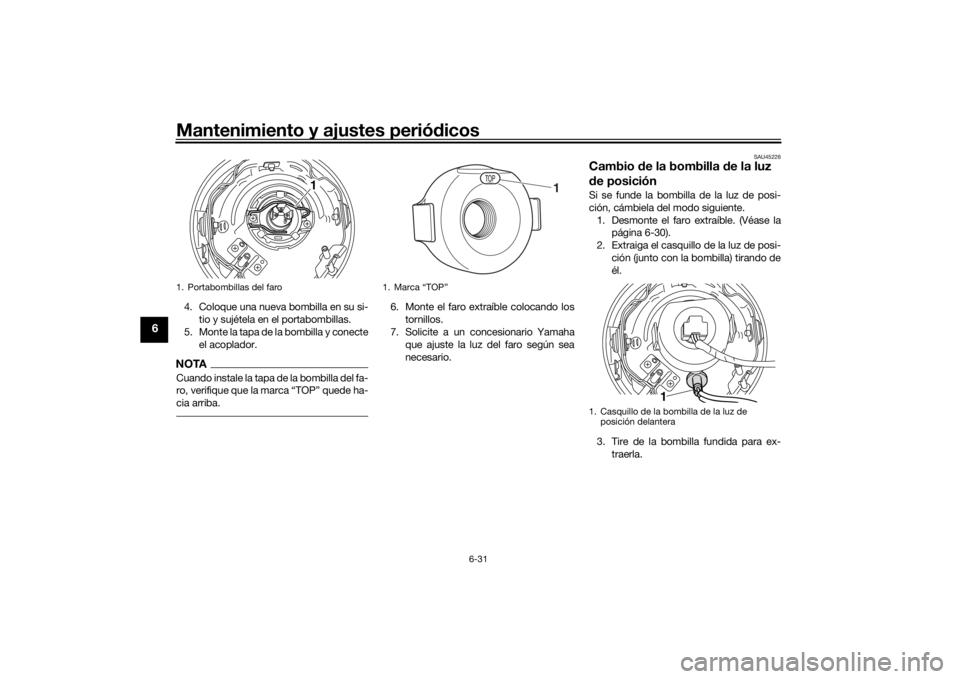

4. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
5. Monte la tapa de la bombilla y conecte
el acoplador.NOTACuando instale la tapa de la bombilla del fa-
ro, verifique que la marca “TOP” quede ha-
cia arriba.
6. Monte el faro extraíble colocando lostornillos.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU45226
Cambio de la bombilla de la luz
d e posición Si se funde la bombilla de la luz de posi-
ción, cámbiela del modo siguiente.
1. Desmonte el faro extraíble. (Véase la página 6-30).
2. Extraiga el casquillo de la luz de posi- ción (junto con la bombilla) tirando de
él.
3. Tire de la bombilla fundida para ex- traerla.
1. Portabombillas del faro
1
1. Marca “TOP”
1
1. Casquillo de la bombilla de la luz de posición delantera
1
UBL3S0S0.book Page 31 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos6-32
6

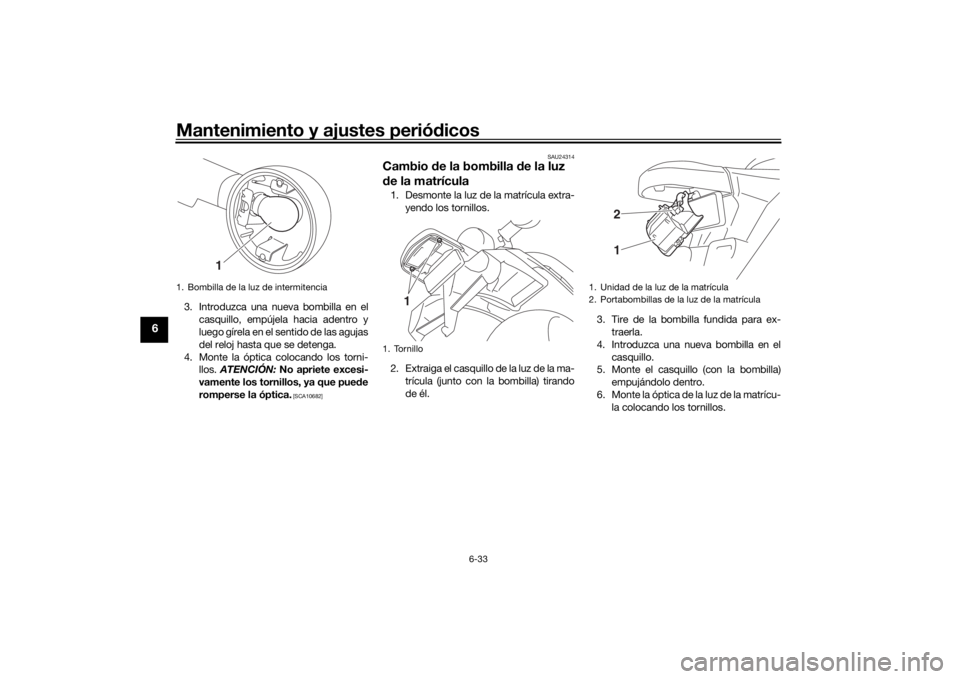

4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte del faro extraíble.
SAU70540
Luz de freno/piloto traseroEste modelo está provisto de una luz de
freno/piloto trasero de tipo LED.
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24215
Cambio de la bombilla de un in-
termitente1. Desmonte la óptica de la luz de inter-
mitencia extrayendo los tornillos.
2. Extraiga la bombilla fundida empuján- dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
1. Bombilla de la luz de posición delantera
1
1. Tornillo
2. Óptica de la luz de intermitencia
2
1
UBL3S0S0.book Page 32 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos
6-33
6

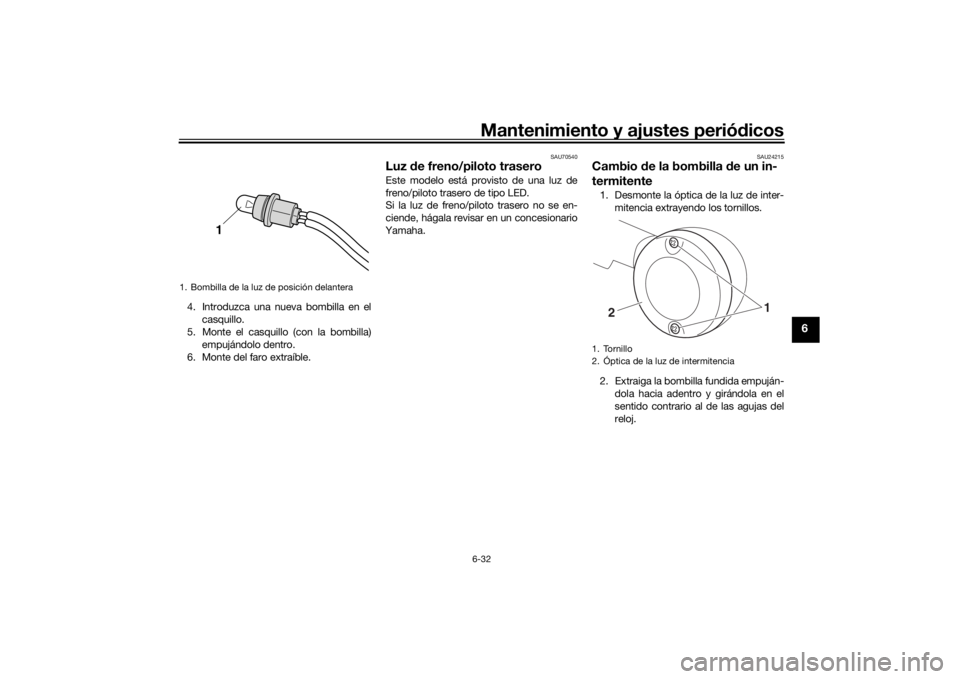

3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los torni- llos. ATENCIÓN: No apriete excesi-
vamente los tornillos, ya que pue de
romperse la óptica.
[SCA10682] SAU24314
Cambio
de la bombilla de la luz
d e la matrícula1. Desmonte la luz de la matrícula extra-
yendo los tornillos.
2. Extraiga el casquillo de la luz de la ma- trícula (junto con la bombilla) tirando
de él. 3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte la óptica de la luz de la matrícu- la colocando los tornillos.
1. Bombilla de la luz de intermitencia
1
1. Tornillo
1
1. Unidad de la luz de la matrícula
2. Portabombillas de la luz de la matrícula
12
UBL3S0S0.book Page 33 Wednesday, November 9, 2016 1:22 PM
