2017 YAMAHA SCR950 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-10
6

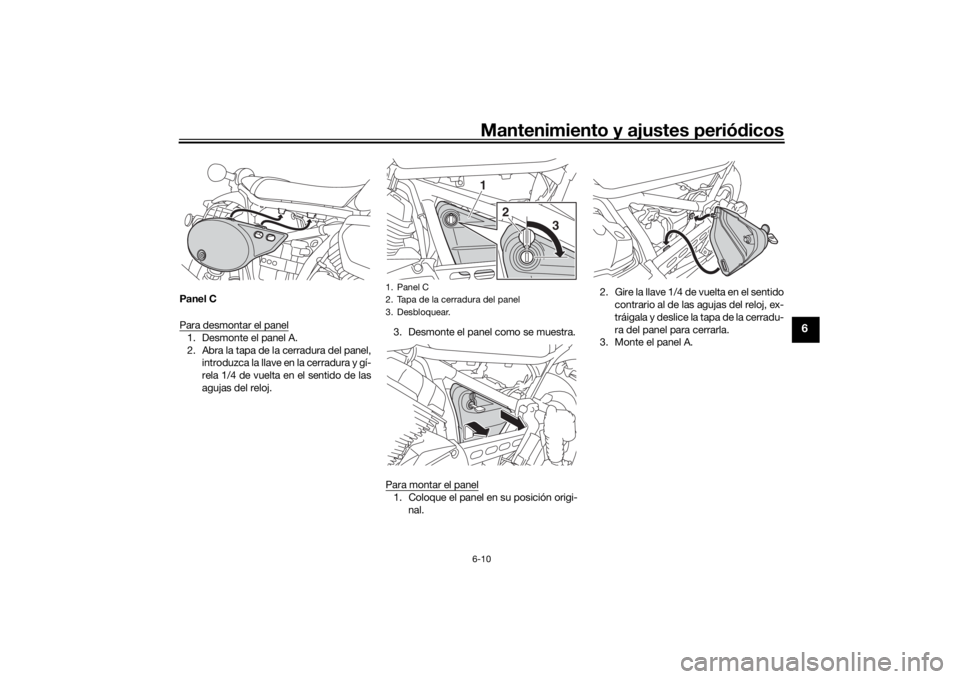

Panel C
Para desmontar el panel1. Desmonte el panel A.
2. Abra la tapa de la cerradura del panel,
introduzca la llave en la cerradura y gí-
rela 1/4 de vuelta en el sentido de las
agujas del reloj. 3. Desmonte el panel como se muestra.
Para montar el panel
1. Coloque el panel en su posición origi- nal. 2. Gire la llave 1/4 de vuelta en el sentido
contrario al de las agujas del reloj, ex-
tráigala y deslice la tapa de la cerradu-
ra del panel para cerrarla.
3. Monte el panel A.1. Panel C
2. Tapa de la cerradura del panel
3. Desbloquear.
2
1
3
UBL3S0S0.book Page 10 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos
6-11
6
SAU19643
Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se. Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.
Bujía especifica
da:

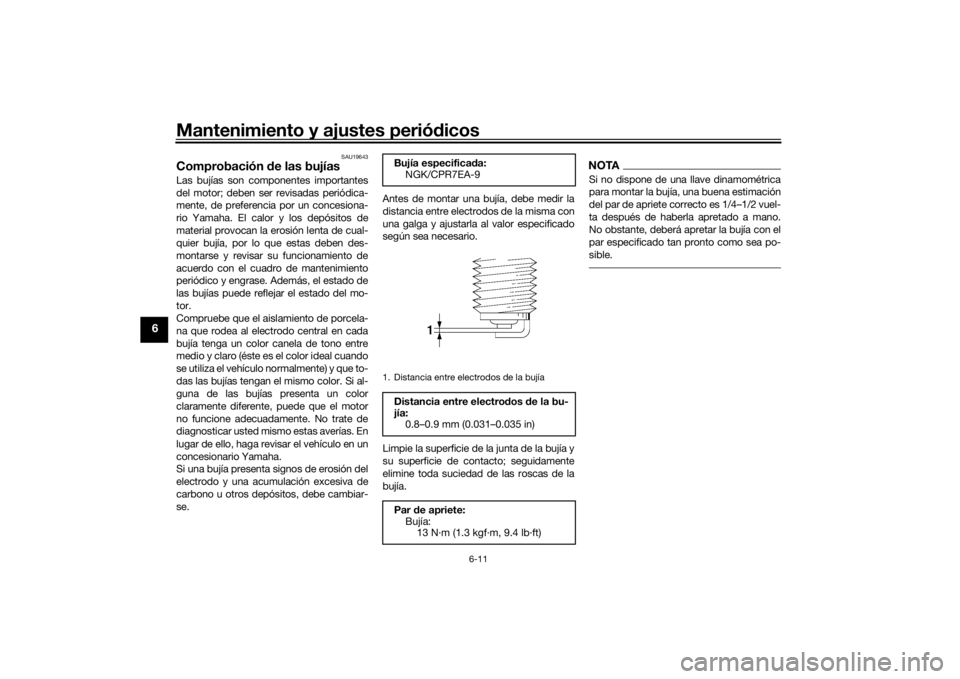

NGK/CPR7EA-91. Distancia entre electrodos de la bujíaDistancia entre electrod os de la bu-
jía: 0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía: 13 N·m (1.3 kgf·m, 9.4 lb·ft)
UBL3S0S0.book Page 11 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos6-12
6
SAU36112
BombonaEste modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
 Comprobar las conexiones de todos
los tubos.
 Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
 Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAU47115
Aceite de motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite d el
motor 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
3. Espere unos minutos hasta que el
aceite se asiente.
4. Extraiga el tapón de llenado del aceite del motor, limpie la varilla de medi-
ción, introdúzcala de nuevo en el orifi-
cio (sin roscarla) y vuelva a extraerla
para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
5. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto.

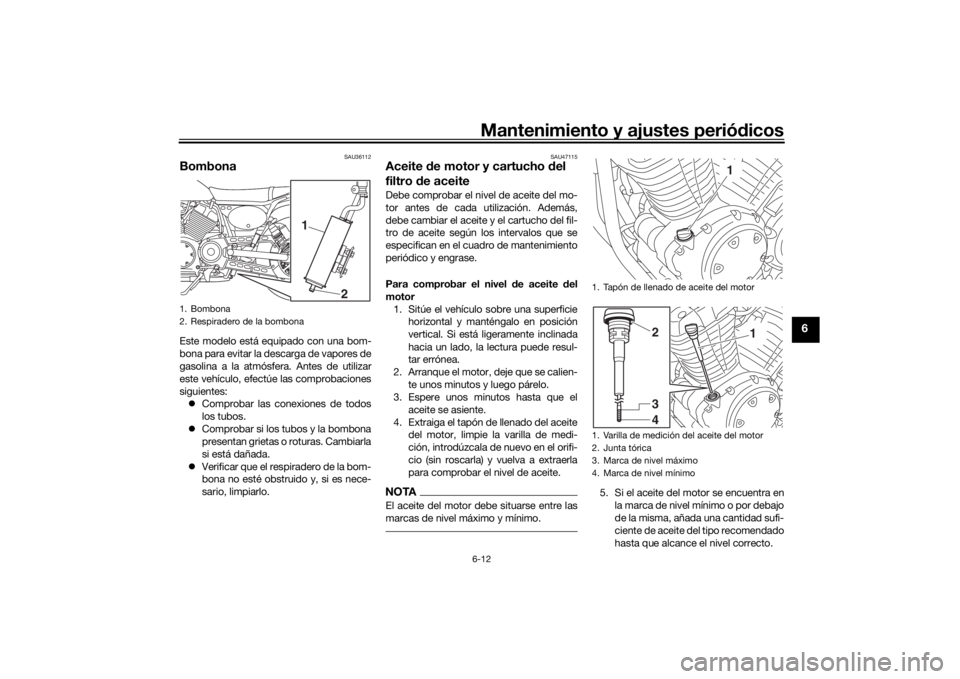

1. Bombona
2. Respiradero de la bombona
1
2
1. Tapón de llenado de aceite del motor
1. Varilla de medición del aceite del motor
2. Junta tórica
3. Marca de nivel máximo
4. Marca de nivel mínimo
1
1
432
UBL3S0S0.book Page 12 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos
6-13
6
6. Compruebe si la junta tórica está da-
ñada y cámbiela según sea necesario.
7. Introduzca la varilla de medición en el orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho d el filtro de
aceite)
1. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado de aceite del motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.
NOTAOmita los pasos 4–6 si no va a cambiar el
cartucho del filtro de aceite.4. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.5. Aplique una capa fina de aceite demotor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.6. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica.

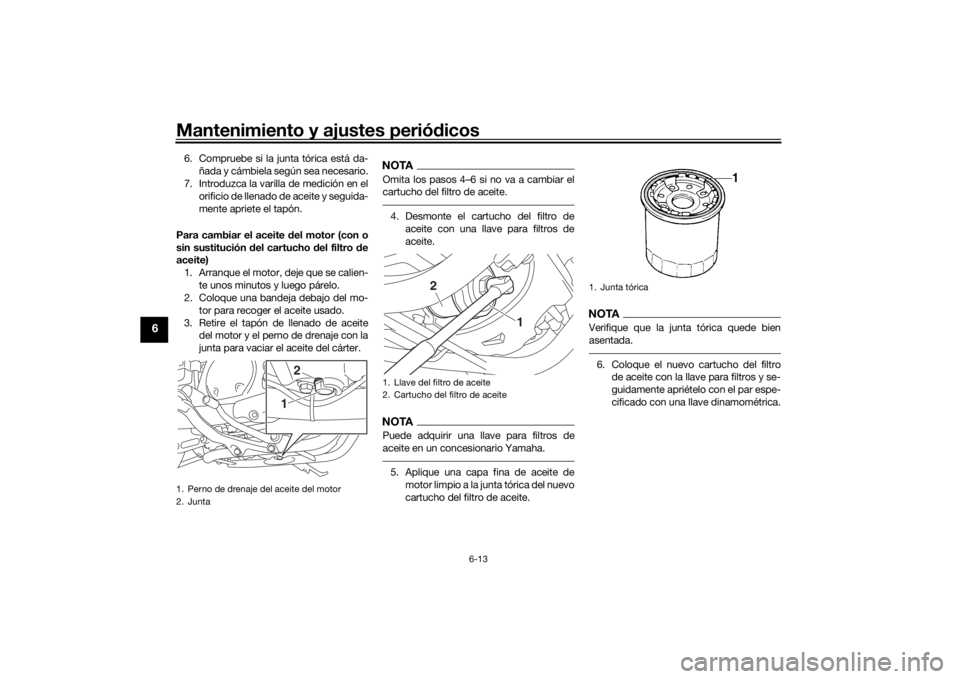

1. Perno de drenaje del aceite del motor
2. Junta
2
1
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
1
2
1. Junta tórica
UBL3S0S0.book Page 13 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos6-14
6
7. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
8. Rellene con la cantidad especificada de aceite de motor del tipo recomen-
dado.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites de cali dad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.9. Compruebe si la junta tórica está da- ñada y cámbiela según sea necesario. 10. Coloque y apriete el tapón de llenado
del aceite de motor.
11. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTASi el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.
1. Dinamométrica
2. Cartucho del filtro de aceitePar de apriete:
Cartucho del filtro de aceite:
17 N·m (1.7 kgf·m, 12 lb·ft)
Par de apriete:
Perno de drenaje del aceite del
motor: 43 N·m (4.3 kgf·m, 31 lb·ft)
1
2
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Cambio de aceite: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Con desmontaje del filtro de aceite: 4.00 L (4.23 US qt, 3.52 Imp.qt)
1. Tapón de llenado de aceite del motor
2. Junta tórica
2
1
UBL3S0S0.book Page 14 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos
6-15
6
ATENCIÓN
SCA10402
Si la luz de aviso de nivel de aceite par-
pa dea o permanece encen did a aunque
el nivel de aceite sea correcto, pare in-
me diatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.12. Pare el motor, espere unos minutos
para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
SAU47081
Cambio del filtro de aireDebe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
Para cambiar el filtro de aire
1. Desmonte la cubierta de la caja del fil- tro de aire quitando los pernos.
2. Extraiga el filtro de aire. 3. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro d e aire esté correc-
tamente asenta do en la caja d el
filtro de aire. El motor no se d ebe
utilizar nunca sin el filtro de aire
monta do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
4. Monte la cubierta de la caja del filtro
de aire colocando los pernos.
1. Perno
2. Cubierta de la caja del filtro de aire
2
1
1
1. Filtro de aire
1
UBL3S0S0.book Page 15 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos6-16
6
SAU21386
Comprobación del juego libre d el
puño del acelerad orMida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y , co m o co ns e cu en c i a d e e l lo , se de s aj u st a
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU73600
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización d e este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
1. Juego libre del puño del aceleradorJuego del puño d el acelera dor:
4.0–6.0 mm (0.16–0.24 in)
1
UBL3S0S0.book Page 16 Wednesday, November 9, 2016 1:22 PM

Mantenimiento y ajustes periódicos
6-17
6
 La presión d e los neumáticos d ebe
ajustarse en función d e la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mod e-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargad o
pue de ocasionar un acci dente.
Revisión d e los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA17960
 Es peligroso con ducir con un neu-
mático gastad o. Cuando la profun-
d id ad d el dibujo de la ban da de
ro dad ura del neumático alcance el
límite especifica do, haga cambiar
el neumático inme diatamente en un
concesionario Yamaha.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.
 No se recomien da poner un parche
en una cámara pinchad a. Si aun así
resulta inevitable, ponga el parche
en la cámara con mucho cui dad o y
cámbiela lo antes posible por un
pro ducto de alta cali dad .
Presión
de aire de los neumáticos
(med id a con los neumáticos en
frío):
1 persona:Delantero:280 kPa (2.80 kgf/cm2, 41 psi)
Trasero: 280 kPa (2.80 kgf/cm2, 41 psi)
2 personas:
Delantero:28 0 kP

a (2.80 kgf/cm2, 41 psi)
Trasero:
280 kPa (2.80 kgf/cm2, 41 psi)
Carga máxima*: 205 kg (452 lb)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumáticoProfun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
UBL3S0S0.book Page 17 Wednesday, November 9, 2016 1:22 PM
