2017 YAMAHA PW50 Betriebsanleitungen (in German)

Regelmäßi ge Wartun g un d Einstellun g
7-7
7
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
3. Den Zündkerzenstecker aufsetzen.
GAU41104
Leistung sreduzierun gsschei be
entfernen
Um die volle Motorleistung zu erhalten,
muss die Leistungsreduzierungsscheibe
entfernt werden.
1. Den Abgaskrümmer nach Entfernen
der Schrauben ausbauen.
WARNUNG! Immer warten, bis die
Auspuffanlag e abgekühlt ist, b evor
Teile der Auspuffanla ge berührt
wer den.
[GWA14582]
2. Die Dichtung entfernen.
3. Die Leistungsreduzierungsscheibe
entfernen.
Anzu
gsmoment:
Zündkerze: 20 N·m (2.0 kgf·m, 14 lb·ft)
1. Abgaskrümmer-Schraube
1. Abgaskrümmer
2. Dichtung
3. Leistungsreduzierungsscheibe
1
1
2
3
U2SA83G0.book Page 7 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-8
7
HINWEIS
Die Leistungsreduzierungsscheibe zusam-
men mit der Bedienungsanleitung aufbe-
wahren, so dass sie jederzeit bei Bedarf zur
Reduzierung der Motorleistung verfügbar
ist.
4. Den Abgaskrümmer und seine neue
Dichtung montieren, indem Sie die
Schrauben einsetzen und vorschrifts-
mäßig festziehen.
GAU40896
Getrie beöl
Das Getriebe sollte vor Fahrtbeginn auf Öl-
lecks geprüft werden. Wird ein Leck gefun-
den, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt
werden.
Getrieb eöl wechseln
1. Das Motorrad auf den Hauptständer stellen.
2. Ein Ölauffanggefäß unter das Getriebe
stellen, um das Altöl aufzufangen.
3. Den Getriebeöl-E infüllschraubver-
schluss und die Getriebeöl-Ablass-
schraube mit ihrer Dichtung heraus-
drehen, um das Öl aus dem Getriebe
abzulassen.
Anzu
gsmoment:
Abgaskrümmer-Schraube: 9 N·m (0.9 kgf·m, 6.5 lb·ft)
1. Getriebeöl-Einfüllschraubverschluss
1. Getriebeöl-Ablassschraube
2. Dichtung
1
12
U2SA83G0.book Page 8 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-9
7
4. Die Getriebeöl-Ablassschraube mit ei-
ner neuen Dichtung einschrauben und
anschließend vorschriftsmäßig fest-
ziehen.
5. Die vorgeschriebene Menge des emp- fohlenen Getriebeöls nachfüllen.
ACHTUNG
GCA10453
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Getrie-
b eöl auch die Kupplun g schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwen den Sie keine Öle
mit Diesel- Spezifikation “CD” o der
Öle von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in das Getrie be ein drin gen.
6. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern. 7. Den Getriebeöl-Einfüllschraubver-
schluss anbringen und festdrehen.
8. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
Anzu
gsmoment:
Getriebeöl-Ablassschraube: 14 N·m (1.4 kgf·m, 10 lb·ft)
Empfohlene Getrie beölsorte:
Siehe Seite 9-1.
Füllmen ge für d en Ölwechsel:
0.30 L (0.32 US qt, 0.26 Imp.qt)
1. O-Ring
1
U2SA83G0.book Page 9 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-10
7
GAU41712
Mittleres und Achsantriebsg e-
häuse
Das mittlere und das Achsantriebsgehäuse
müssen vor jeder Fahrt auf Austritt von
Schmierfett überprüft werden. Wird ein
Leck gefunden, das Motorrad von einem
Yamaha-Händler überprüfen und reparie- ren lassen. Lassen Sie auch das mittlere
Getriebe und den Achsantrieb in den in der
Wartungs- und Schmiertabelle vorge-
schriebenen Zeitabständen von einer
Yamaha-Fachwerkstatt überprüfen und
schmieren.
GAU40904
Luftfiltereinsatz reini gen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen oder
ggf. zu ersetzen.
1. Den Sitz abnehmen. (Siehe Seite 4-8.)
2. Den Luftfilter-Gehäusedeckel ab- schrauben.
3. Den Filterschaumstoff herausziehen, mit Lösungsmittel säubern und dann
das restliche Lösungsmittel ausdrü-
cken.
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Filterschaumstoff
2
1
1
U2SA83G0.book Page 10 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-11
7
4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEIS
Der Filterschaumstoff sollte lediglich
feucht, nicht triefend nass sein.
5. Den Filterschaumstoff in das Luftfilter-
gehäuse einsetzen. ACHTUNG: S i-
cherstellen, dass der Schaumstoff
korrekt im Luftfilter gehäuse ein ge-
setzt ist. Der Motor sollte niemals
ohne ein geb auten Schaumstoff be-
trie ben wer den, da sonst der ( die)
Kol ben un d/o der Zylin der stärke-
rem Verschleiß unterlie gen.
[GCA15622]
6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Den Sitz montieren.
GAU41222
Reini gung d es Funkenfän gers
Der Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10981
 Vor dem Berühren der Auspuff bau-
teile stets d ie Auspuffanla ge ab -
kühlen lassen.
 Beim Reini gen der A bgasanla ge
nicht den Motor starten.
1. Endrohr durch Entfernen der Schrau-
be und Herausziehen aus dem Schall-
dämpfer ausbauen.
2. Leicht am Endrohr gegenschlagen und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohr-
gehäuses verwenden.
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges
Schaum-Luftfilteröl

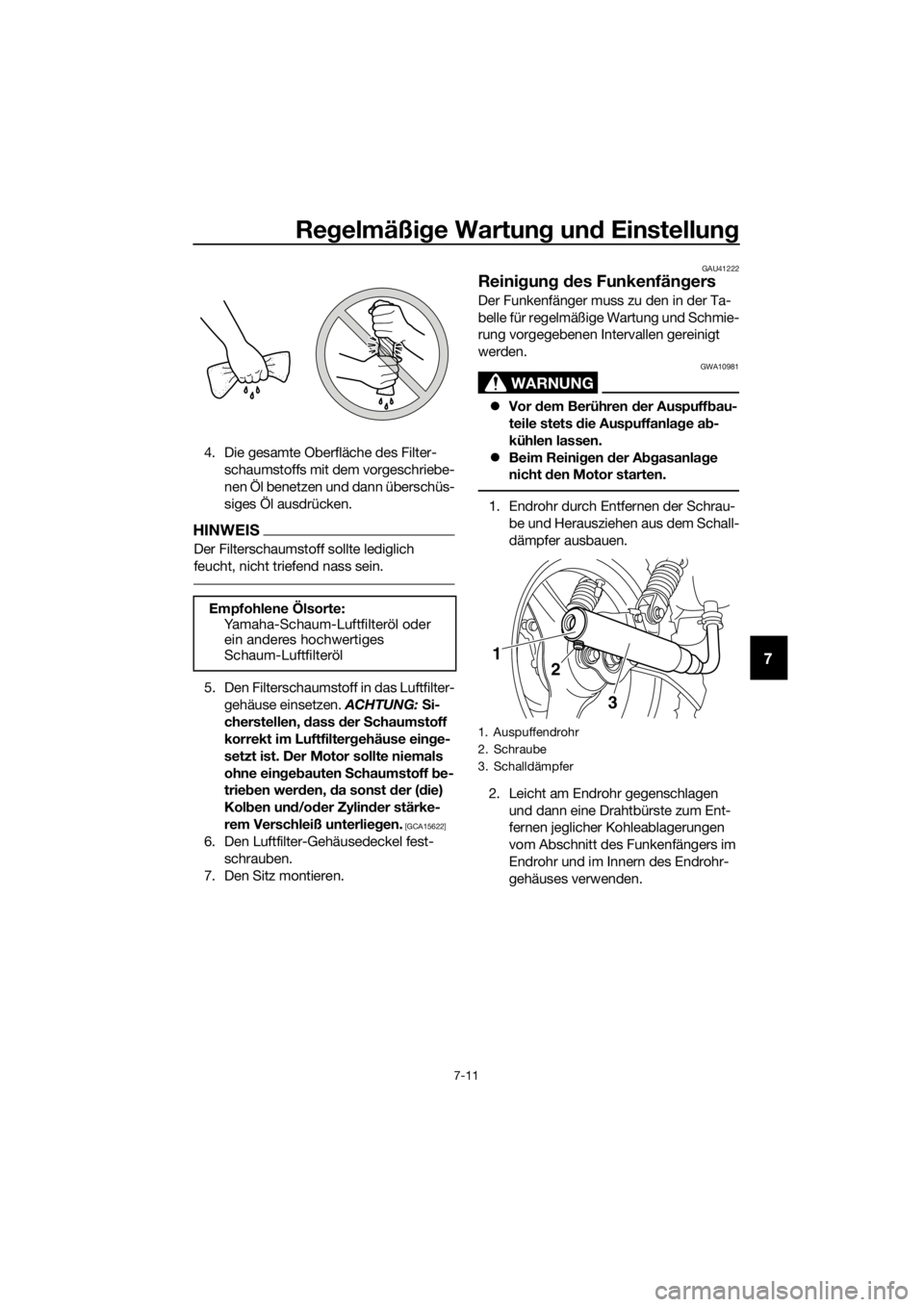

1. Auspuffendrohr
2. Schraube
3. Schalldämpfer
1
2
3
U2SA83G0.book Page 11 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-12
7
3. Endrohr am Schalldämpfer anbauen
und dann die Schraube montieren und
festziehen.
HINWEIS
Sicherstellen, dass das Schraubenloch
beim Einsetzen des Endrohrs ausgerichtet
ist.
GAU39931
Ver gaser einstellen
Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst
genaue Einstellung. Die meisten Einstellar-
beiten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.
ACHTUNG
GCA10551
Die im Yamaha-Werk vor genommene
Ver gasereinstellun g b eruht auf zahlrei-
chen Tests. Eine Än derun g d ieser Ein-
stellun g ohne ausreichen de Fachkennt-
nis kann zu Leistung sabfall un d
Motorschä den führen.

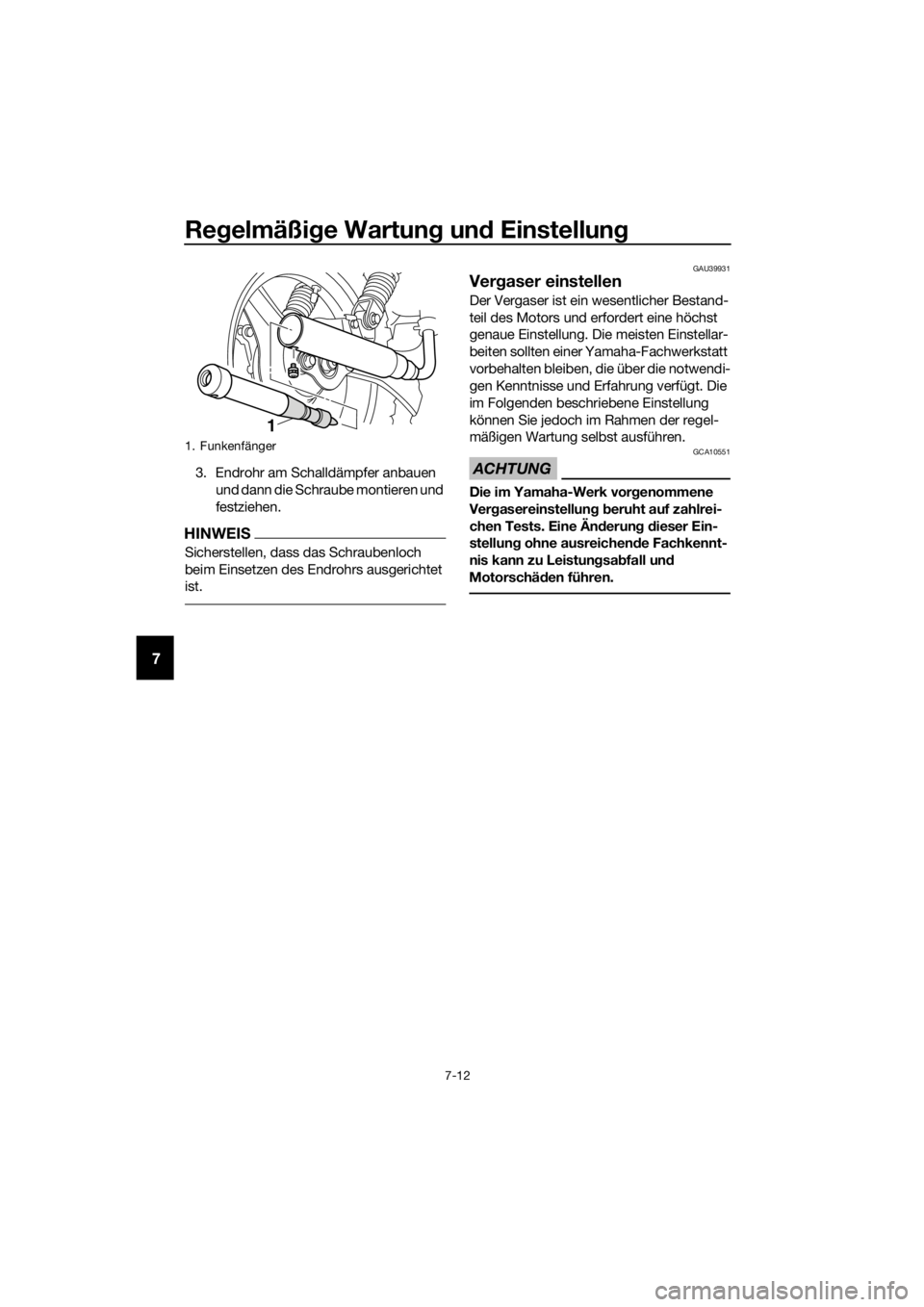

1. Funkenfänger
1
U2SA83G0.book Page 12 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-13
7
GAU21363

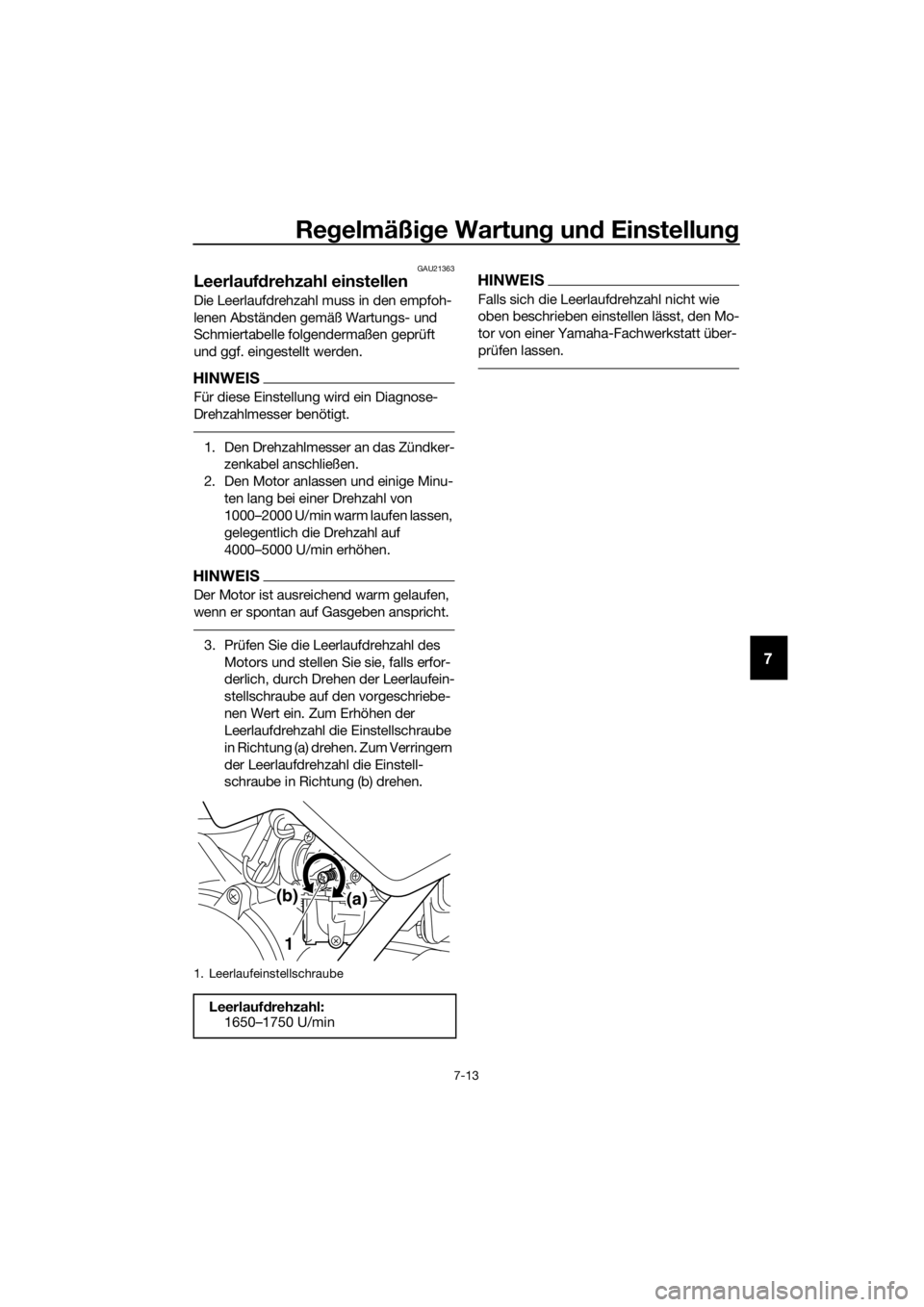

Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
HINWEIS
Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das Zündker-
zenkabel anschließen.
2. Den Motor anlassen und einige Minu- ten lang bei einer Drehzahl von
1000–2000 U/min warm laufen lassen,
gelegentlich die Drehzahl auf
4000–5000 U/min erhöhen.
HINWEIS
Der Motor ist ausreichend warm gelaufen,
wenn er spontan auf Gasgeben anspricht.
3. Prüfen Sie die Leerlaufdrehzahl des Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verringern
der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEI S
Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
1. Leerlaufeinstellschraube
Leerlauf drehzahl:
1650–1750 U/min
1 (a)
(b)
U2SA83G0.book Page 13 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-14
7
GAU21386
Spiel des Gas dreh griffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU64472
Reifen
Der Kontakt zwischen Boden und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
ab. Deswegen ist es von höchster Wichtig-
keit, die Reifen stets in gutem Zustand zu
halten und sie rechtzeitig durch Neureifen
des vorgeschriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA15371
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
Den Reifenluft druck stets bei kalten Rei-
fen ( d. h. Reifentemperatur entspricht
Um geb un gstemperatur) prüfen un d kor-
ri gieren.
Reifenkontrolle

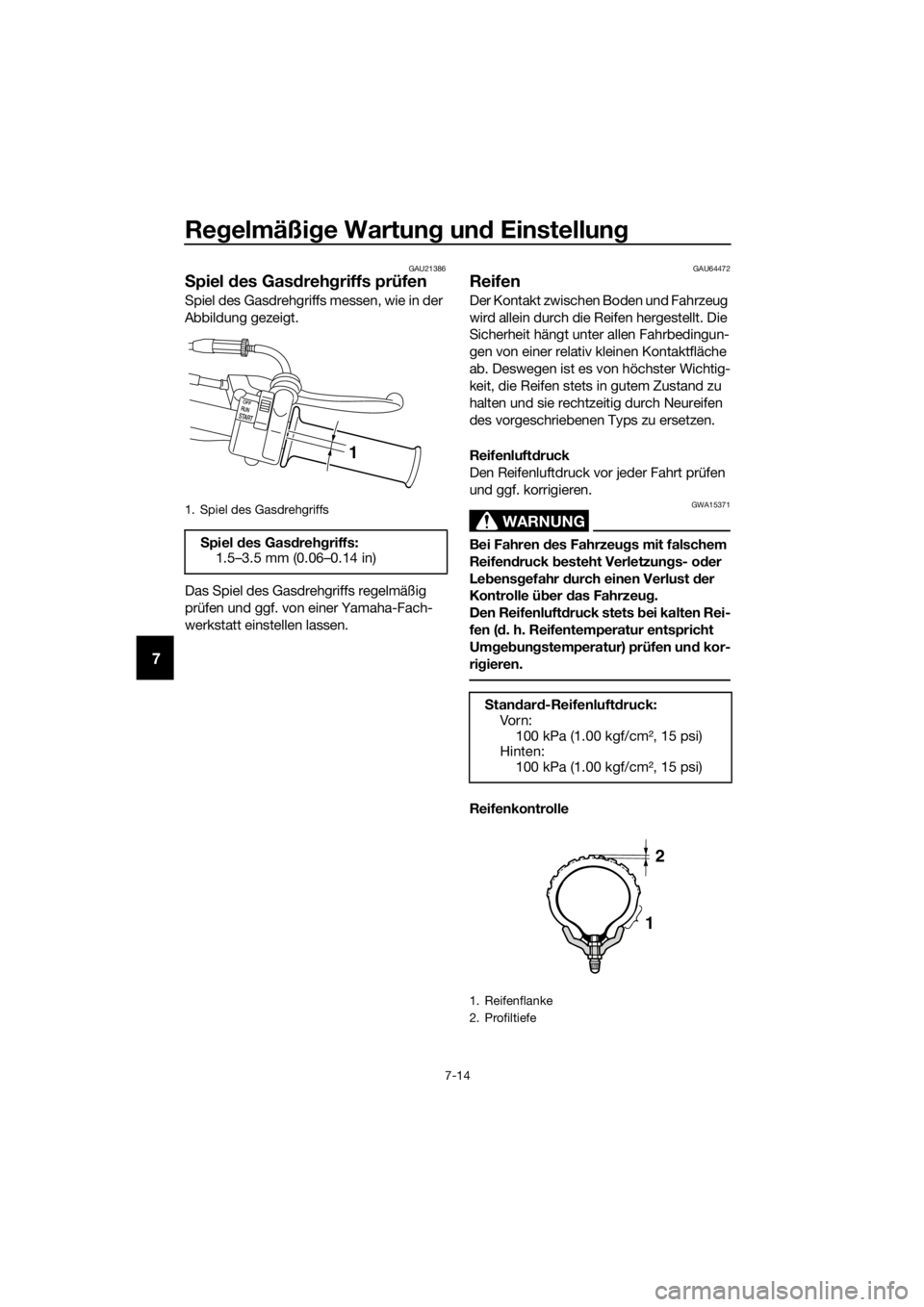

1. Spiel des Gasdrehgriffs
S piel des Gas dreh griffs:
1.5–3.5 mm (0.06–0.14 in)
1
S tan dar d-Reifenluftd ruck:
Vo r n :
100 kPa (1.00 kgf/cm2, 15 psi)
Hinten: 100 kPa (1.00 kgf/cm2, 15 psi)
1. Reifenflanke
2. Profiltiefe
1
2
