Page 25 of 104

Funciones de los instrumentos y mandos
4-7
1
2
345
6
7
8
9
10
11
12
SAU73120
Luz indicadora del sistema inmoviliza-
dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmoviliza-
dor está activado. Después de 24 horas, la
luz indicadora deja de parpadear; no obs-
tante, el sistema in movilizador sigue activa-
do.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del sis-
tema inmovilizador parpadea siguiendo una
pauta), haga revisar el vehículo en un con-
cesionario Yamaha.NOTASi la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-te lo siguiente. 1. Verifique que no haya otras llaves del
sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del siste-
ma inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con las llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
SAU77051
Indicador multifunción1. Botón “SELECT” (seleccionar)
2. Botón “RESET” (reposición)
2
1
BS2-9-S0.book 7 ページ 2016年9月12日 月曜日 午前10時1分
Page 26 of 104

Funciones de los instrumentos y mandos
4-8
1
2
34
5
6
7
8
9
10
11
12
ADVERTENCIA
SWA12423
Antes de modificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha puede dis-
traer al conductor, con el consiguienteriesgo de accidente.
El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro
un tacómetro
un reloj
un indicador de gasolina
un indicador Eco
un indicador de la marcha selecciona-
da
un indicador de modo de conducción
un indicador del TCS
un visor multifunción
NOTA
Excepto para cambiar a la función de
control de brillo o mostrar el reloj, gire
la llave a la posición “ON” antes de uti-
lizar los botones “SELECT” o “RESET”
para ajustar el indicador multifunción.
Para cambiar la indicación del velocí-
metro y del indicador multifunción en-
tre kilómetros y millas, pulse el botón“SELECT” durante un segundo. Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Tacómetro
El tacómetro permite al conductor vigilar el

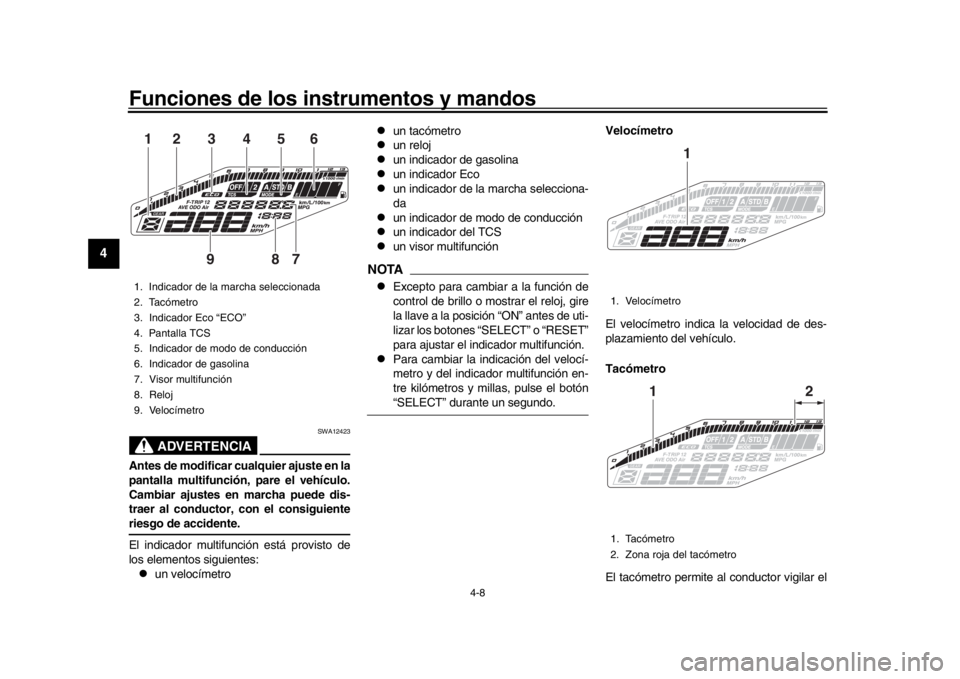

1. Indicador de la marcha seleccionada
2. Tacómetro
3. Indicador Eco “ECO”
4. Pantalla TCS
5. Indicador de modo de conducción
6. Indicador de gasolina
7. Visor multifunción
8. Reloj
9. Velocímetro1
2
4
3
5
6
7
8
9
1. Velocímetro
1. Tacómetro
2. Zona roja del tacómetro
1
2
1
BS2-9-S0.book 8 ページ 2016年9月12日 月曜日 午前10時1分
Page 27 of 104

Funciones de los instrumentos y mandos
4-9
1
2
345
6
7
8
9
10
11
12
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 11250 r/min
Reloj
El reloj indica la hora en el sistema de 12
horas. Cuando la llave no se encuentra en
la posición “ON”, se puede ver el reloj pul-
sando el botón “SELECT”.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse el botón “SELECT” y el botón “RESET” durante dos segundos. 3. Cuando los dígitos de las horas co-
miencen a parpadear, utilice el botón
“RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos de los minutos empezarán a parpa-
dear.
5. Utilice el botón “RESET” para ajustar los minutos.
6. Pulse el botón “SELECT” para confir- mar los ajustes y poner en funciona-
miento el reloj.
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A me-
dida que disminuye el nivel de gasolina, los
segmentos del indicador se van apagando
desde “F” (lleno) hasta “E” (vacío). Cuando
el último segmento empiece a parpadear, ponga gasolina lo antes posible.
NOTASi se detecta un problema en el circuito
eléctrico, los segmentos de nivel de gasoli-
na y “ ” parpadean repetidamente. En ese
caso, haga revisar el vehículo en un conce-sionario Yamaha.
Indicador Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico y
de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos
siguientes para re-
ducir el consumo de gasolina:
Evite revolucionar mucho el motor du-

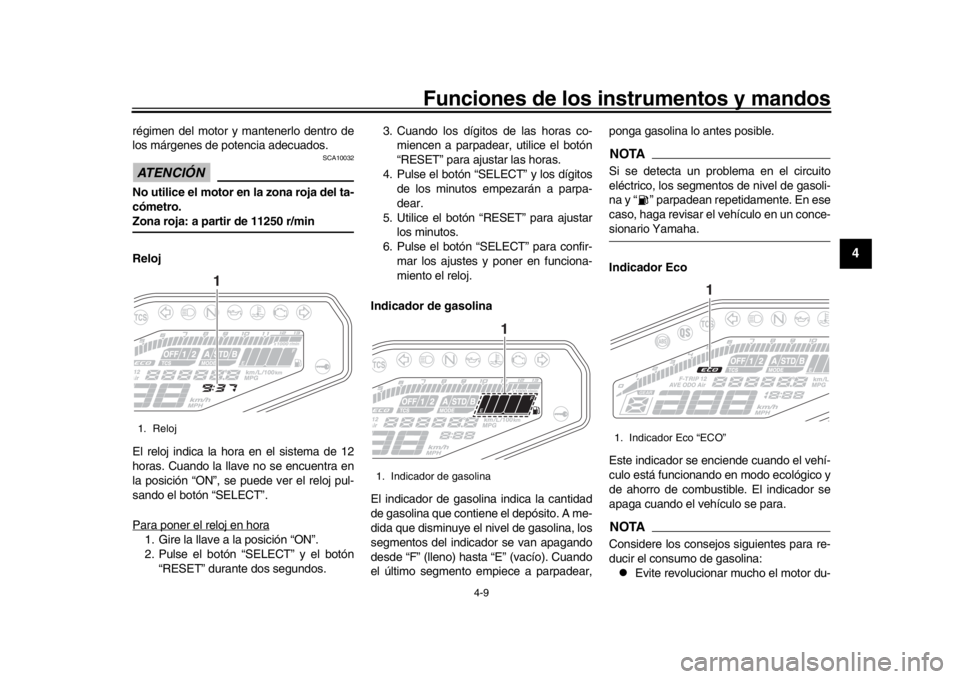

1. Reloj
1
1. Indicador de gasolina
1
1. Indicador Eco “ECO”
1
BS2-9-S0.book 9 ページ 2016年9月12日 月曜日 午前10時1分
Page 28 of 104

Funciones de los instrumentos y mandos
4-10
1
2
34
5
6
7
8
9
10
11
12
rante las aceleraciones.
Circule a una velocidad constante.
Seleccione la marcha adecuada parala velocidad del vehículo.
Indicador de la ma rcha seleccionada
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “ ” y mediante la luz indicadora
de punto muerto. Indicador de modo de conducción
Esta indicación muestra el modo de con-
ducción que se ha seleccionado: “STD”, “A”
o “B”. Para saber más detalles acerca de
los modos y la manera de seleccionarlos,
consulte la página 3-1.
pantalla TCS
Ese indicador muestra el ajuste del sistema
de control de tracción que se ha selecciona-
do: “1”, “2” u “OFF”. Para saber más deta-
lles acerca de los ajustes de TCS y la
manera de seleccionarlos, consulte la pági-
na 3-1.

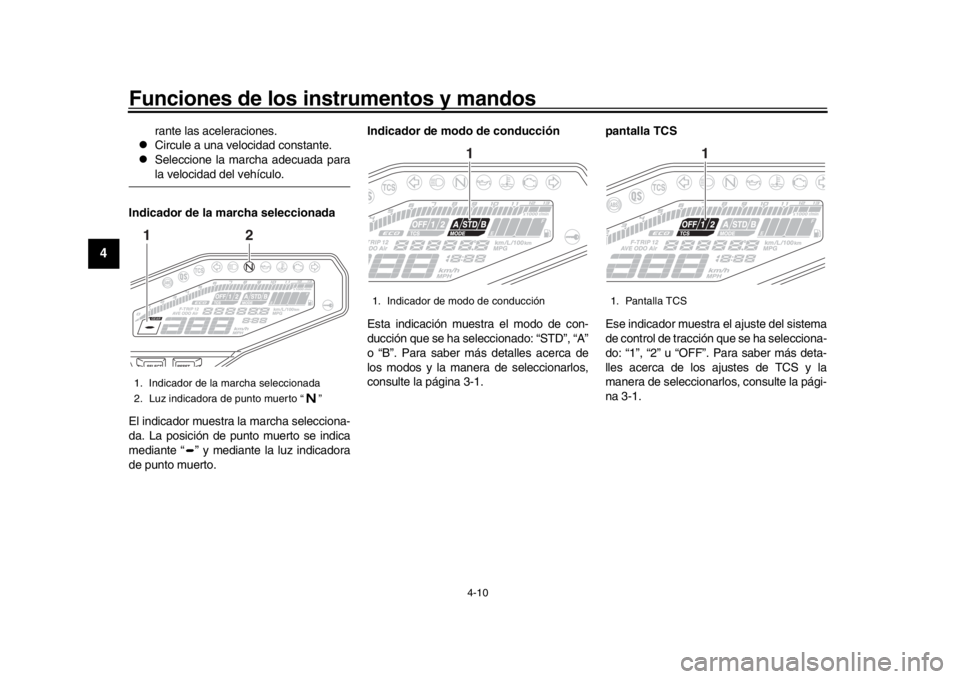

1. Indicador de la marcha seleccionada
2. Luz indicadora de punto muerto “ ”1
2
1. Indicador de modo de conducción
1
1. Pantalla TCS
1
BS2-9-S0.book 10 ページ 2016年9月12日 月曜日 午前10時1分
Page 29 of 104

Funciones de los instrumentos y mandos
4-11
1
2
345
6
7
8
9
10
11
12
Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:
un cuentakilómetros
dos cuentakilómetros parciales
un cuentakilómetros parcial en reser-
va
un indicador del consumo instantáneo
de gasolina
un indicador del consumo medio de
gasolina
un indicador de temperatura del líqui-
do refrigerante
un visor de la temperatura de admisión
del aire
un indicador de control de brillo
NOTA
El cuentakilómetros se bloquea cuan- do llega a 999999 y no se puede poner
a cero.
Los cuentakilómetros
parciales se blo-
quean a 9999.9 pero se pueden ponera cero de forma manual.
Pulse el botón “SELECT” para cambiar la
indicación entre consumo instantáneo de
gasolina “km/L” o “L/100 km”, consumo me-
dio de gasolina “AVE_ _._ km/L” o “AVE_
_._ L/100 km”, temperatura del refrigerante
“ C”, temperatura del aire de admisión “Air_
_ C”, cuentakilómetros “ODO” y cuentaki-
lómetros parcial “TRIP 1” y “TRIP 2” en el
orden siguiente:
km/L o L/100 km AVE_ _._ km/L o AVE_
_._ L/100 km C Air_ _ C ODO
TRIP 1 TRIP 2
Cuando se han seleccionado millas como
unidades de indicación:
km/L, L/100 km o MPG AVE_ _._ km/L,
AVE_ _._ L/100 km o AVE_ _._ MPG C
Air_ _ C ODO TRIP 1 TRIP 2
NOTAPulse el botón “RESET” para cambiar la in-dicación en el orden inverso.
Si el último segmento del indicador de ga- solina comienza a parpadear, la indicación
cambia automáticamente a cuentakilóme-
tros parcial en reserva “F-TRIP” y empieza
a contar la distancia recorrida desde ese
punto. En ese caso, pulse el botón “SE-
LECT” para cambiar la indicación en el or-
den siguiente:
F-TRIP
km/L o L/100 km AVE_ _._
km/L o AVE_ _._ L/100 km C Air_ _
C ODO TRIP 1 TRIP 2 F-TRIP
Cuando se han seleccionado millas como
unidades de indicación:
F-TRIP km/L, L/100 km o MPG AVE_
_._ km/L, AVE_ _._ L/100 km o AVE_ _._
MPG C Air_ _ C ODO TRIP 1
TRIP 2 F-TRIP
NOTA
Para poner a cero un cuentakilóme-
tros parcial, selecciónelo pulsando el
botón “SELECT” y seguidamente pul-
se el botón “RESET” durante un se-
gundo.
Si no pone a cero de forma manual el
cuentakilómetros parcial en reserva,
se pondrá a cero automáticamente y
desaparecerá de la pantalla despuésde repostar y recorrer 5 km (3 mi).
1. Visor multifunción
1
BS2-9-S0.book 11 ページ 2016年9月12日 月曜日 午前10時1分
Page 30 of 104

Funciones de los instrumentos y mandos
4-12
1
2
34
5
6
7
8
9
10
11
12
Modo de consumo instantáneo de ga-
solina
La indicación del consumo instantáneo de
gasolina se puede mostrar en “km/L”, “L/100
km” o “MPG” (cuando se han seleccionado
millas como unidades de indicación).
“km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
“L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
“MPG”: Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en la
condiciones de marcha del momento.
Para cambiar entre las distintas indicacio-
nes de consumo instantáneo de gasolina,
pulse el botón “SELECT” durante un segun- do.
NOTACuando circula a menos de 20 km/h (12mi/h), el visor muestra la indicación “_ _._”.
Modo de media del consumo de gasoli-
na
Esta indicación mues
tra el consumo medio
de gasolina desde la última vez que se res-
tableció.
La indicación del consumo medio de gaso-
lina se puede mostrar en “AVE_ _._ km/L”,
“AVE_ _._ L/100 km” o “AVE_ _._ MPG”
(cuando se han seleccionado millas como
unidades de indicación).
“AVE_ _._ km/L”: distancia media que
se puede recorrer con 1.0 L de gasoli-
na.
“AVE_ _._ L/100 km”: cantidad media
de gasolina necesaria para recorrer
100 km.
“AVE_ _._ MPG”: Distancia media que
se puede recorrer con 1.0 Imp.gal de
gasolina.
Para cambiar entre las distintas indicacio-
nes de consumo medio de gasolina, pulse
el botón “SELECT” durante un segundo.
Para poner a cero el consumo medio de
combustible, pulse el botón “RESET” du-
rante un segundo.
NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que elvehículo ha recorrido 1 km (0.6 mi).
1. Pantalla del consumo instantáneo de gasolina
1
1. Pantalla del consumo medio de gasolina
1
BS2-9-S0.book 12 ページ 2016年9月12日 月曜日 午前10時1分
Page 31 of 104

Funciones de los instrumentos y mandos
4-13
1
2
345
6
7
8
9
10
11
12
Indicación de la temperatura del refrige-
rante
Muestra la temperatura del líquido refrige-
rante entre 40 C y 116 C en incrementos
de 1 C.
Si el mensaje “HI” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Vease la página 7-40.)NOTA
Cuando la temperatura del líquido re-
frigerante es inferior a 40 C, se mues-
tra la indicación “Lo”.
La temperatura del líquido refrigerante
varía con los cambios de tiempo y conla carga del motor. Modo de temperatura de admisión del
aire
El indicador de la temperatura del aire de
admisión indica la temperatura del aire que
entra en la caja del filtro de aire.
El visor muestra la temperatura del aire de
admisión entre –9
C y 99 C en incremen-
tos de 1 C.
NOTA
Indicará –9 C aunque la temperatura
del aire de admisión sea inferior a –9
C.
La temperatura del aire de admisión
puede variar con respecto a la tempe-ratura ambiente. Función de control de brillo
El brillo del panel del indicador multifunción
se puede ajustar.
Para ajustar el brillo
1. Gire la llave a la posición “OFF”.
2. Mientras pulsa el botón “SELECT”,
gire la llave a “ON” y siga pulsando el
botón hasta que la indicación cambie a
control de brillo.
3. Pulse el botón “RESET” para seleccio- nar el nivel de brillo.
4. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado y
cerrar la función de control de brillo.
1. Visor de la temperatura del refrigerante
1
1. Visor de la temperatura de admisión del aire
1
1. Visor de nivel de brillo
1
BS2-9-S0.book 13 ページ 2016年9月12日 月曜日 午前10時1分
Page 32 of 104

Funciones de los instrumentos y mandos
4-14
1
2
34
5
6
7
8
9
10
11
12
SAU12822
Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Vease la página 4-25.)
SAU76301
Pedal de cambioEl pedal de cambio está situado en el lado
izquierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante.
Cuando está activado el sistema de cambio
rápido, el contacto del cambio detecta el
movimiento del pedal y permite cambiar a
una marcha superior sin utilizar la maneta
de embrague. (Vease la página 3-3.)
SAU26825
Maneta de frenoLa maneta del freno se encuentra en el lado
derecho del manillar. Pa ra accionar el freno
delantero, apriete la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la ma-
neta del freno.
1. Maneta de embrague
1
1. Pedal de cambio
2. Contacto del cambio
12
1. Maneta de freno
2. Distancia entre la maneta del freno y el puño del acelerador
3. Dial de ajuste de la posición de la maneta de freno
4. Marca “ ”
5 4 3 2 1
1
2
43
BS2-9-S0.book 14 ページ 2016年9月12日 月曜日 午前10時1分
