Funciones de los instrumentos y mandos
4-13
1
2
345
6
7
8
9
10
11
12
Indicación de la temperatura del refrige-
rante
Muestra la temperatura del líquido refrige-
rante entre 40 C y 116 C en incrementos
de 1 C.
Si el mensaje “HI” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Vease la página 7-40.)NOTA
Cuando la temperatura del líquido re-
frigerante es inferior a 40 C, se mues-
tra la indicación “Lo”.
La temperatura del líquido refrigerante
varía con los cambios de tiempo y conla carga del motor. Modo de temperatura de admisión del
aire
El indicador de la temperatura del aire de
admisión indica la temperatura del aire que
entra en la caja del filtro de aire.
El visor muestra la temperatura del aire de
admisión entre –9
C y 99 C en incremen-
tos de 1 C.
NOTA
Indicará –9 C aunque la temperatura
del aire de admisión sea inferior a –9
C.
La temperatura del aire de admisión
puede variar con respecto a la tempe-ratura ambiente. Función de control de brillo
El brillo del panel del indicador multifunción
se puede ajustar.
Para ajustar el brillo
1. Gire la llave a la posición “OFF”.
2. Mientras pulsa el botón “SELECT”,
gire la llave a “ON” y siga pulsando el
botón hasta que la indicación cambie a
control de brillo.
3. Pulse el botón “RESET” para seleccio- nar el nivel de brillo.
4. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado y
cerrar la función de control de brillo.

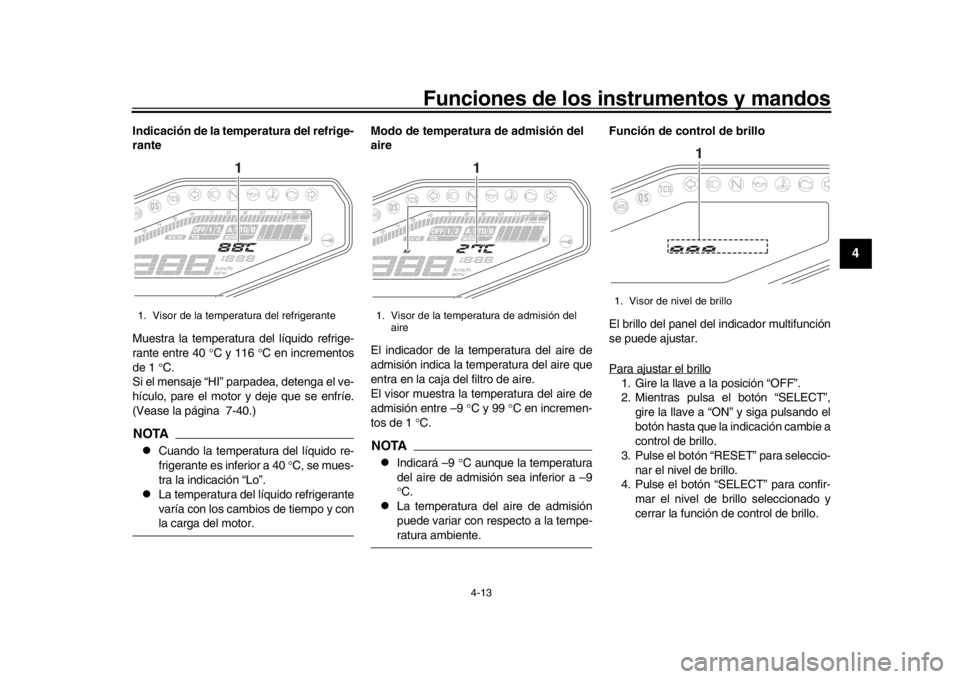

1. Visor de la temperatura del refrigerante
1
1. Visor de la temperatura de admisión del aire
1
1. Visor de nivel de brillo
1
BS2-9-S0.book 13 ページ ２０１６年９月１２日 月曜日 午前１０時１分
Funciones de los instrumentos y mandos
4-14
1
2
34
5
6
7
8
9
10
11
12
SAU12822
Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Vease la página 4-25.)
SAU76301
Pedal de cambioEl pedal de cambio está situado en el lado
izquierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante.
Cuando está activado el sistema de cambio
rápido, el contacto del cambio detecta el
movimiento del pedal y permite cambiar a
una marcha superior sin utilizar la maneta
de embrague. (Vease la página 3-3.)
SAU26825
Maneta de frenoLa maneta del freno se encuentra en el lado
derecho del manillar. Pa ra accionar el freno
delantero, apriete la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la ma-
neta del freno.

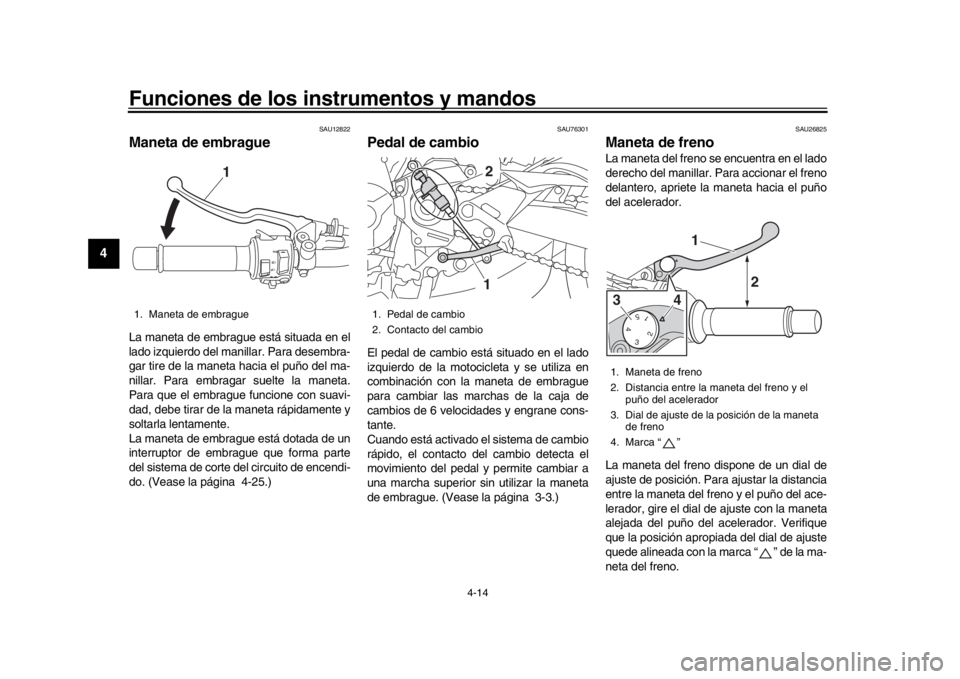

1. Maneta de embrague
1
1. Pedal de cambio
2. Contacto del cambio
12
1. Maneta de freno
2. Distancia entre la maneta del freno y el puño del acelerador
3. Dial de ajuste de la posición de la maneta de freno
4. Marca “ ”
5 4 3 2 1
1
2
43
BS2-9-S0.book 14 ページ ２０１６年９月１２日 月曜日 午前１０時１分
