2017 YAMAHA MT-09 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y mandos
4-23
1
2
345
6
7
8
9
10
11
12
SAU57940
Ajuste del conjunto
amortiguadorEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte da-
ñado, no trate de girar más allá de las po-siciones de ajuste máxima o mínima.
Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).

Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.

Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietar io para realizar el
ajuste. Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
NOTAPara obtener un ajuste preciso es conve-
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Barra extensora
4. Indicador de posiciónPosición de ajuste de la precarga del
muelle:
Mínima (blanda):1
Normal:
4
Máxima (dura): 7
7654321
1(b) (a)
4
2
3
1. Tornillo de ajuste del hidraúlico de
extensiónPosición de ajuste de la extensión:Mínima (blanda):3 vuelta(s) en la dirección (b)*
Normal:
1 1/2 vuelta(s) en la dirección (b)*
Máxima (dura): Tornillo de ajuste completamente
girado en la dirección (a)
* Con el tornillo de ajuste totalmente gi- rado en la dirección (a)
1 (a)(b)
BS2-9-S0.book 23 ページ ２０１６年９月１２日　月曜日　午前１０時１分

Funciones de los instrumentos y mandos
4-24
1
2
34
5
6
7
8
9
10
11
12
niente comprobar el número total real de
vueltas del mecanismo de ajuste de la
amortiguación. Es posible que este margen
de ajuste no se corresponda exactamente
con las especificaciones indicadas debido aligeras diferencias en fabricación.
ADVERTENCIA
SWA10222
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.

No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.

No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.

No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio querequiera.
SAU15152
Soportes de la correa del
equipajeEn cada estribera del pasajero hay un so-
porte de la correa del equipaje.
SAU77390
Conectores de corriente
continuaEste vehículo está provisto de un conector
de corriente continua y un conector de co-
rriente continua para los calentadores de
los puños del manillar. Consulte el conce-
sionario Yamaha antes de instalar un acce-
sorio.
1. Soporte de la correa del equipaje
1
BS2-9-S0.book 24 ページ ２０１６年９月１２日　月曜日　午前１０時１分

Funciones de los instrumentos y mandos
4-25
1
2
345
6
7
8
9
10
11
12
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la si-
guiente sección para una explicación delsistema de corte del circuito de encendido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encendi-
do ha sido diseñado para ayudar al con-
ductor a cumplir con la responsabilidad
de subir el caballete lateral antes de ini-
ciar la marcha. Por tanto, compruebe re-
gularmente este sistema y hágalo
reparar en un concesionario Yamaha si
no funciona correctamente.
SAU57950
Sistema de corte del circuito de
encendidoEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto ) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.

Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.

Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
BS2-9-S0.book 25 ページ ２０１６年９月１２日　月曜日　午前１０時１分

Funciones de los instrumentos y mandos
4-26
1
2
34
5
6
7
8
9
10
11
12

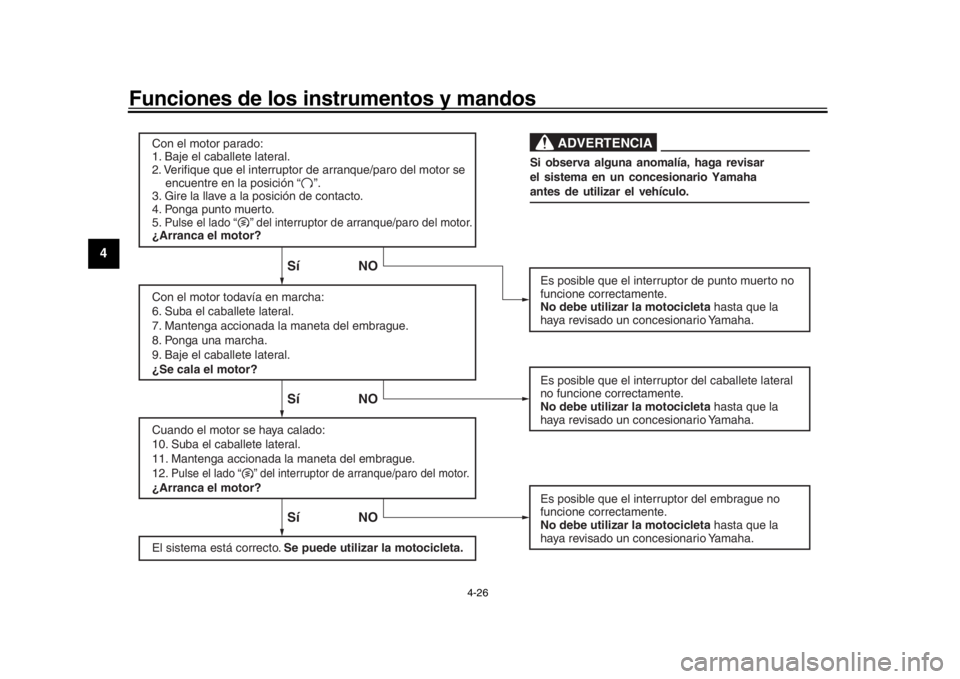

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de arranque/paro del motor se
encuentre en la posición “ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el lado “ ” del interruptor de arranque/paro del motor.¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.
Pulse el lado “ ” del interruptor de arranque/paro del motor.

¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta. Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar
el sistema en un concesionario Yamaha
antes de utilizar el vehículo.
ADVERTENCIA
BS2-9-S0.book 26 ページ ２０１６年９月１２日　月曜日　午前１０時１分

5-1
1
2
3
456
7
8
9
10
11
12
Para su seguridad – comprobaciones previas
SAU15599
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pue de resolverse mediante los procedimientos que se facilitan eneste manual, haga revisar el vehíc ulo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.
Verificar que el tubo respiradero y el
tubo de rebose del depósito de gasolina no
estén obstruidos, agrietados o dañados y comprobar las conexiones de los
tubos. 4-17, 4-18
Aceite de motor Comprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo
recomendado hasta el nivel especificado.
Comprobar si existen fugas. 7-12
Líquido refrigerante Comprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refriger
ante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración. 7-15
Freno delantero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso,
solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de fr eno recomendado hasta el nivel que se
especifica.
Comprobar si existen fugas en el sistema hidráulico. 7-24, 7-25
BS2-9-S0.book 1 ページ ２０１６年９月１２日　月曜日　午前１０時１分

Para su seguridad – comprobaciones previas
5-2
1
2
3
45
6
7
8
9
10
11
12
Freno trasero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
Comprobar si existen fuga s en el sistema hidráulico. 7-24, 7-25
Embrague Comprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario. 7-22
Puño del acelerador Verificar si el funcionamiento es suave.
Compruebe el juego libre del puño del acelerador.
Si es necesario, solicite a un concesio
nario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 7-19, 7-29
Cables de mando Verificar si el funcionamiento es suave.
Lubricar si es necesario. 7-29
Cadena de transmisión Comprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario. 7-26, 7-28
Ruedas y neumáticos Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario. 7-19, 7-22
Pedales de freno y cambio Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote
de los pedales si es necesario. 7-29
Manetas de freno y embrague Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario. 7-30
Caballete lateral Verificar si el funcionamiento es suave.
Lubricar el pivote si es necesario. 7-31
ELEMENTO COMPROBACIONES PÁGINA
BS2-9-S0.book 2 ページ ２０１６年９月１２日　月曜日　午前１０時１分

Para su seguridad – comprobaciones previas
5-3
1
2
3
456
7
8
9
10
11
12
Fijaciones del bastidor Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.
—
Interruptor del caballete
lateral Comprobar funcionamiento del sistema
de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 4-25
ELEMENTO COMPROBACIONES PÁGINA
BS2-9-S0.book 3 ページ ２０１６年９月１２日　月曜日　午前１０時１分

6-1
1
2
3
4
56
7
8
9
10
11
12
Utilización y puntos importa ntes para la conducción
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguienteriesgo de accidente o daños personales.
SAUM3631
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En ese caso la luz de aviso de
avería del motor se enciende, pero no
se trata de un fallo. Gire la llave a
“OFF” y luego a “ON” para que se apa-
gue la luz de aviso. De lo contrario el
motor no arrancará, aunque gire al
pulsar el interruptor de arranque.

un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver aponerlo en marcha.
SAU77060
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.

Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 4-25.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de arranque/
paro del motor se encuentre en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de aceite

Luz de aviso de la temperatura del
líquido refrigerante

Luz de aviso de avería del motor

Luz indicadora del sistema de con-
trol de tracción

Luz indicadora del sistema inmovi-
lizador
La luz de aviso del sistema ABS debe
encenderse cuando se gira la llave a la
posición “ON” y luego apagarse des-
pués de circular a una velocidad de 10
km/h (6 mi/h) o superior.
BS2-9-S0.book 1 ページ ２０１６年９月１２日　月曜日　午前１０時１分
