Periodiek on derhoud en afstelling
6-33
6
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU59881
Koplamp gloeilamp vervan genDe koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10651
Pas op en zor g d at de vol gen de on der-
d elen niet wor den bescha digd:
 Koplampg loeilamp
Raak het glas van de koplamp gloei-
lamp niet aan zo dat dit vetvrij blijft,
an ders kan de doorzichti ghei d van
het glas, de lichtintensiteit en d e le-
vens duur na deli g wor den beïn-
vloe d. Wrijf eventuele
verontreini gin gen en vin geraf druk-
ken op het g loeilampglas we g met
een doekje ged renkt in alcohol of
thinner.
 Koplamplens
Plak geen kleurfolie of stickers op
d e kopl ampl

ens.
Ge bruik geen koplamp gloeilamp
met een ho ger watta ge dan is voor-
g eschreven.
1. Verwijder de koplampunit door aan
beide zijden de bout en onderlegring
los te halen.1. Raak het glas van de gloeilamp niet aan.
1. Bout en ring1
UBU2D0D0.book Page 33 Monday, September 5, 2016 9:57 AM

Periodiek on derhou d en afstelling
6-34
6
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
3. Haak de gloeilamphouder los en ver- wijder dan de defecte gloeilamp. 4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Breng de gloeilampkap aan en sluit dan de koplampstekker aan.
6. Monteer de koplampunit zoals ge- toond en breng dan aan beide zijden
de bout en onderlegring aan. 7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stel-
len.1. Bout en ring
1. Koplampstekker
2. Gloeilampkap
11
2
1. Gloeilamphouder
2. Koplampgloeilamp
2
1
UBU2D0D0.book Page 34 Monday, September 5, 2016 9:57 AM

Periodiek on derhoud en afstelling
6-35
6
DAU46405
Parkeerlicht gloeilamp vervan genVervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit. (Zie pagina
6-33.)
2. Verwijder de fitting van de parkeer- lichtgloeilamp (samen met de gloei-
lamp) door deze linksom te draaien.
3. Verwijder de doorgebrande gloeilamp door deze uit de fitting te trekken. 4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Breng de koplampunit aan.
DAU70540
Remlicht/achterlichtDit model is uitgerust met een rem-
licht/achterlicht van het LED-type.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha-dealer om het
na te kijken.
1. Fitting parkeerlichtgloeilamp
1
1. Parkeerlichtgloeilamp
1
UBU2D0D0.book Page 35 Monday, September 5, 2016 9:57 AM

Periodiek on derhou d en afstelling
6-36
6
DAU24205
Gloeilamp in richtin gaanwijzer
vervan gen1. Verwijder de lamplens van de richting-
aanwijzer door de schroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door deze in te drukken en linksom te draai-
en. 3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schroef aan te brengen. LET OP: Draai d e
schroef niet te vast, hier door kan d e
lens breken.
[DCA11192] DAU59890
Gloeilamp in kentekenverlichtin
g
vervan gen1. Verwijder de kentekenverlichtingsunit
door de moeren, ringen en kragen te
verwijderen en verwijder vervolgens
de gloeilampfitting van de kenteken-
verlichting (samen met de gloeilamp)
door deze uit te trekken.
2. Verwijder de defecte gloeilamp door deze uit te trekken.
1. Lamplens richtingaanwijzer
2. Schroef
1
2
1. Gloeilamp richtingaanwijzer
1
1. Kentekenverlichtingsunit
2. Flensbus
3. Ring
4. Moer
5. Gloeilampfitting kentekenverlichting
1
22
53
4
3
4
UBU2D0D0.book Page 36 Monday, September 5, 2016 9:57 AM

Periodiek on derhoud en afstelling
6-37
6
3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Monteer de fitting (samen met de
gloeilamp) door deze in te drukken en
monteer vervolgens de kentekenver-
lichtingsunit door de kragen, ringen en
moeren aan te brengen.
DAU67131
Ondersteunen van d e motorfietsDit model is niet voorzien van een midden-
bok, gebruik daarom onderhoudsstan-
daards bij het verwijderen van het voor- of
achterwiel of bij het uitvoeren van ander on-
derhoud waarbij de motorfiets rechtop
moet staan.
Controleer of de motorfiets stabiel en vlak
staat alvorens onderhoud te verrichten.
DAU25872
Problemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Gloeilamp kentekenverlichting
1
1. Onderhoudsstandaard (voorbeeld)
1
UBU2D0D0.book Page 37 Monday, September 5, 2016 9:57 AM

Periodiek on derhou d en afstelling
6-38
6
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernstig letsel of schade aan
ei gen dommen tot g evolg.UBU2D0D0.book Page 38 Monday, September 5, 2016 9:57 AM

Periodiek on derhoud en afstelling
6-39
6
DAU42365

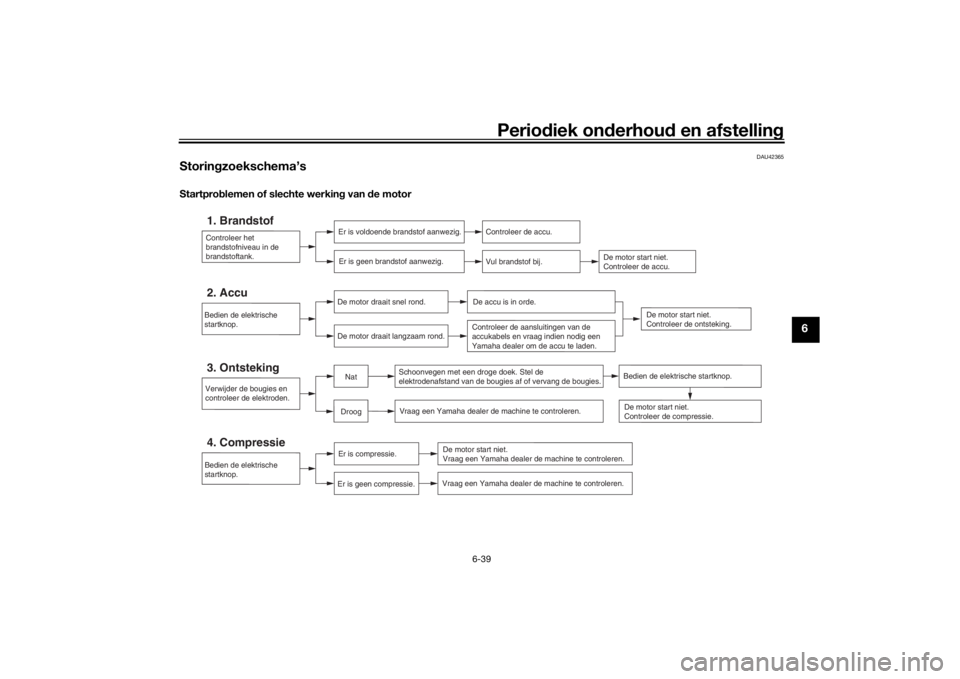

Storingzoekschema’sStartpro blemen of slechte werkin g van de motor
