2017 YAMAHA GRIZZLY 350 Manuale de Empleo (in Spanish)

4-5
4
SBU18171Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la bocina.SBU18283Maneta de aceleraciónUna vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro.
Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí en el momento en que se suelta la mane-
ta de aceleración.Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.

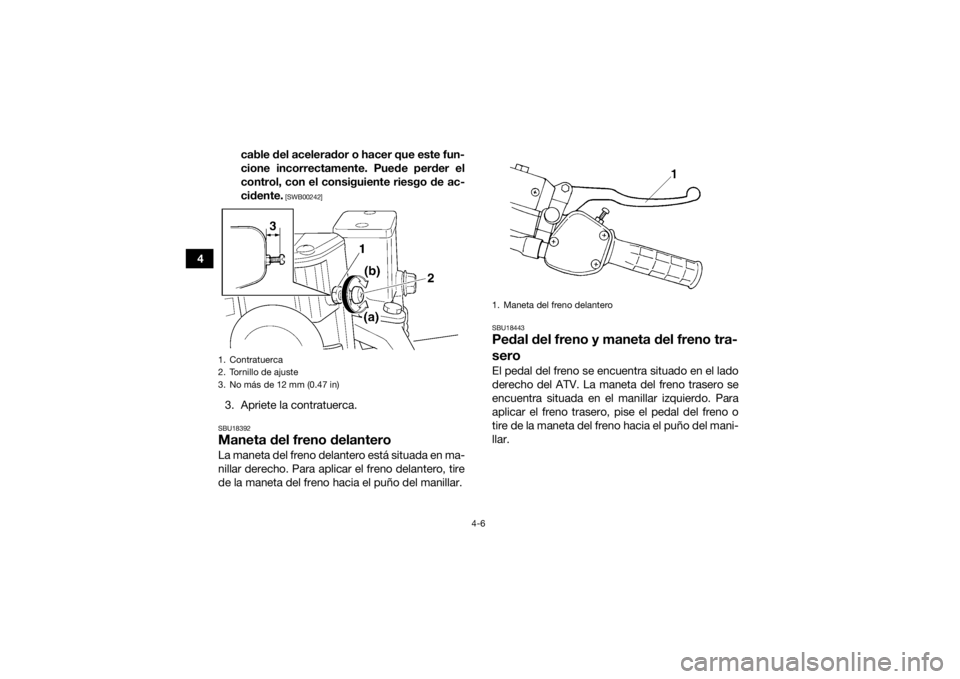

SBU18324Limitador de velocidadEl ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.
1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponi- ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(a). Para reducir la potencia máxima disponi-
ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(b). No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 3.0–5.0 mm (0.12–0.20 in). (Véase la pá-
gina 8-27). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
1. Maneta de aceleraciónUB1463S0.book Page 5 Wednesday, August 3, 2016 3:14 PM

4-6
4cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00242]
3. Apriete la contratuerca.SBU18392Maneta del freno delanteroLa maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.

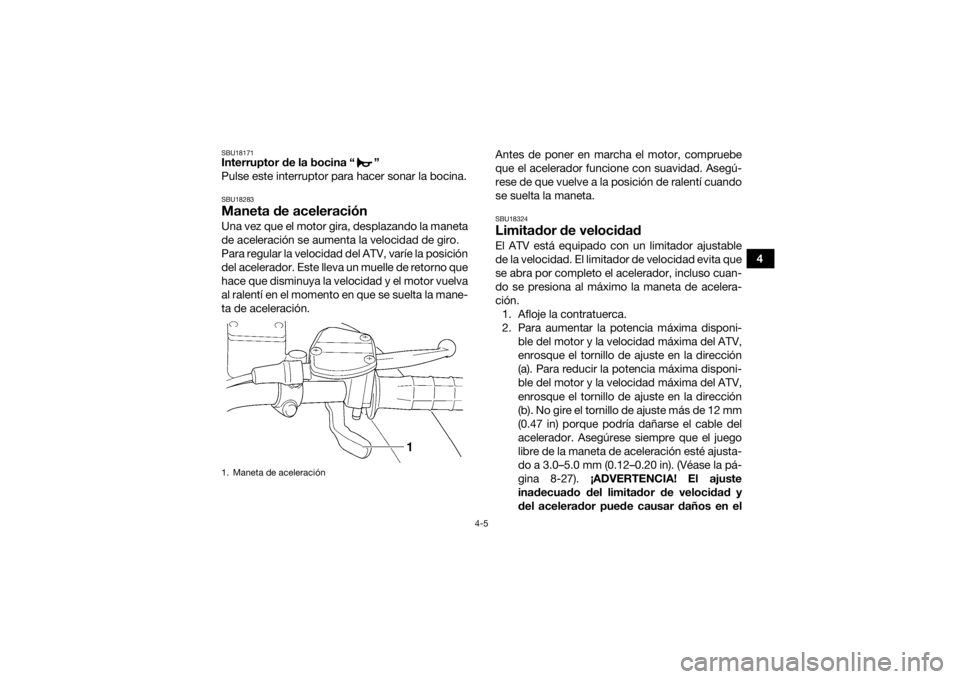

SBU18443Pedal del freno y maneta del freno tra-
seroEl pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o
tire de la maneta del freno hacia el puño del mani-
llar.
1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
1. Maneta del freno delantero
UB1463S0.book Page 6 Wednesday, August 3, 2016 3:14 PM

4-7
4

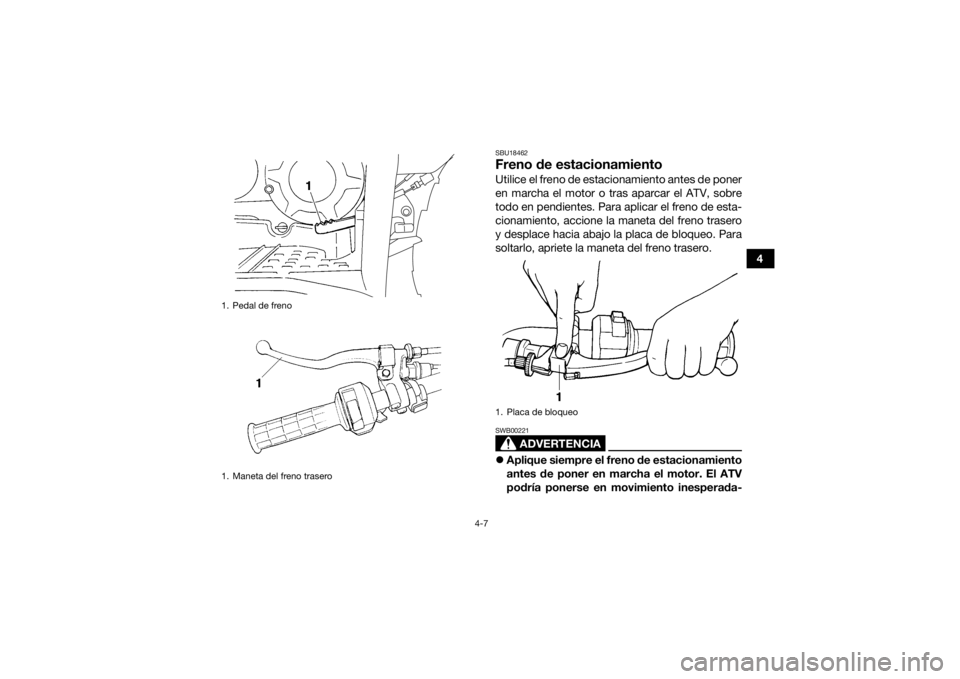

SBU18462Freno de estacionamientoUtilice el freno de estacionamiento antes de poner
en marcha el motor o tras aparcar el ATV, sobre
todo en pendientes. Para aplicar el freno de esta-
cionamiento, accione la maneta del freno trasero
y desplace hacia abajo la placa de bloqueo. Para
soltarlo, apriete la maneta del freno trasero.
ADVERTENCIA
SWB00221Aplique siempre el freno de estacionamiento
antes de poner en marcha el motor. El ATV
podría ponerse en movimiento inesperada-
1. Pedal de freno
1. Maneta del freno trasero
1. Placa de bloqueo
UB1463S0.book Page 7 Wednesday, August 3, 2016 3:14 PM

4-8
4mente si no se aplica el freno, con el consi-
guiente riesgo de pérdida del control y de
colisión.
 Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso si
se utiliza el ATV sin soltarlo, con lo que po-
dría perder eficacia y provocar un accidente.
También sufriría un desgaste prematuro.
SBU18582Palanca de selección de marchaLa palanca de selección de marcha se emplea
para poner el ATV en punto muerto o hacer que
circule hacia delante o marcha atrás. Consulte la
sección “Funcionamiento de la palanca de selec-
ción de marcha y conducción hacia atrás” en la
página 6-3 para obtener más información sobre el
funcionamiento de la palanca de selección de
marcha.

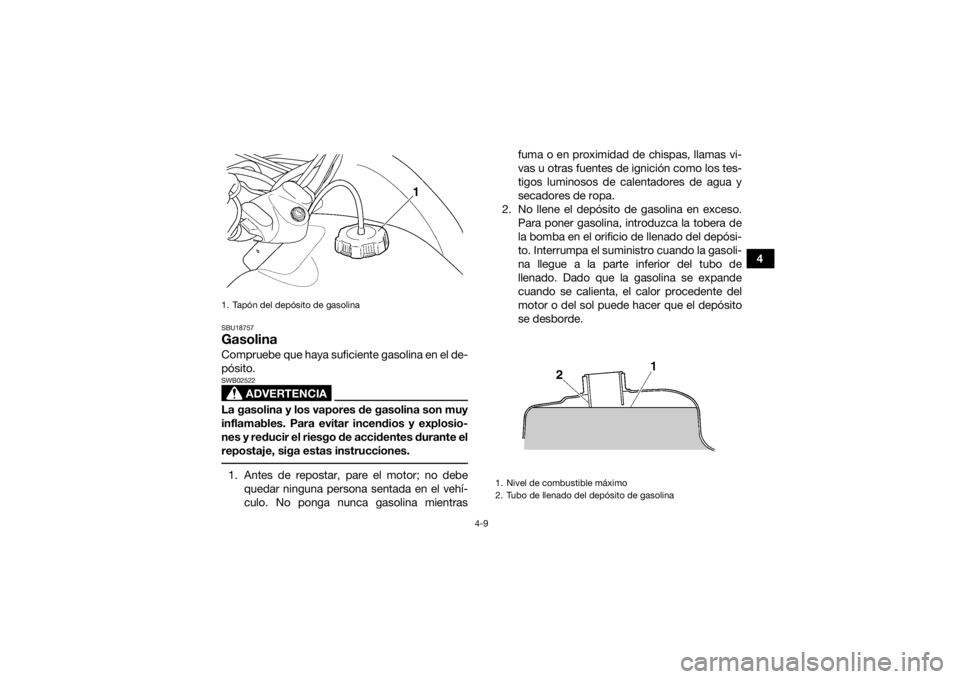

SBU18721Tapón del depósito de gasolinaQuite el tapón del depósito de gasolina haciéndo-
lo girar hacia la izquierda.1. Palanca de selección de marcha
1
UB1463S0.book Page 8 Wednesday, August 3, 2016 3:14 PM

4-9
4
SBU18757GasolinaCompruebe que haya suficiente gasolina en el de-
pósito.
ADVERTENCIA
SWB02522La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones. 1. Antes de repostar, pare el motor; no debequedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras fuma o en proximidad de chispas, llamas vi-
vas u otras fuentes de ignición como los tes-
tigos luminosos de calentadores de agua y
secadores de ropa.
2. No llene el depósito de gasolina en exceso. Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósi-
to. Interrumpa el suministro cuando la gasoli-
na llegue a la parte inferior del tubo de
llenado. Dado que la gasolina se expande
cuando se calienta, el calor procedente del
motor o del sol puede hacer que el depósito
se desborde.1. Tapón del depósito de gasolina
1. Nivel de combustible máximo
2. Tubo de llenado del depósito de gasolina
UB1463S0.book Page 9 Wednesday, August 3, 2016 3:14 PM

4-10
43. Absorba inmediatamente con un trapo la ga-solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00982]
4. Gire el tapón del depósito al máximo en el sentido de las agujas del reloj para asegurar-
se de que quede bien cerrado.
ADVERTENCIA
SWB02532La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu- da al médico inmediatamente. Si se le derra-
mara gasolina sobre la piel, lávesela con agua
y jabón. Si el derrame se produjera sobre la ro-
pa, cámbiese.
ATENCIÓNSCB00071Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape. Este motor Yamaha ha sido diseñado para funcio-
nar con gasolina sin plomo de 91 octanos o supe-
rior (95 octanos o superior en Europa). Si se
producen detonaciones (o autoencendido), utilice
gasolina de otra marca. El uso de gasolina sin plo-
mo prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.SBU18821Grifo de gasolinaEl grifo de gasolina suministra gasolina del depó-
sito al carburador, al tiempo que la filtra.
Gasolina recomendada:
Únicamente gasolina normal sin plomo
Para Europa: Únicamente gasolina normal
sin plomo de 95 octanos o superior
Capacidad del depósito de gasolina: 13.5 L (3.56 US gal, 2.97 Imp.gal)
Reserva: 3.3 L (0.87 US gal, 0.73 Imp.gal)
UB1463S0.book Page 10 Wednesday, August 3, 2016 3:14 PM

4-11
4

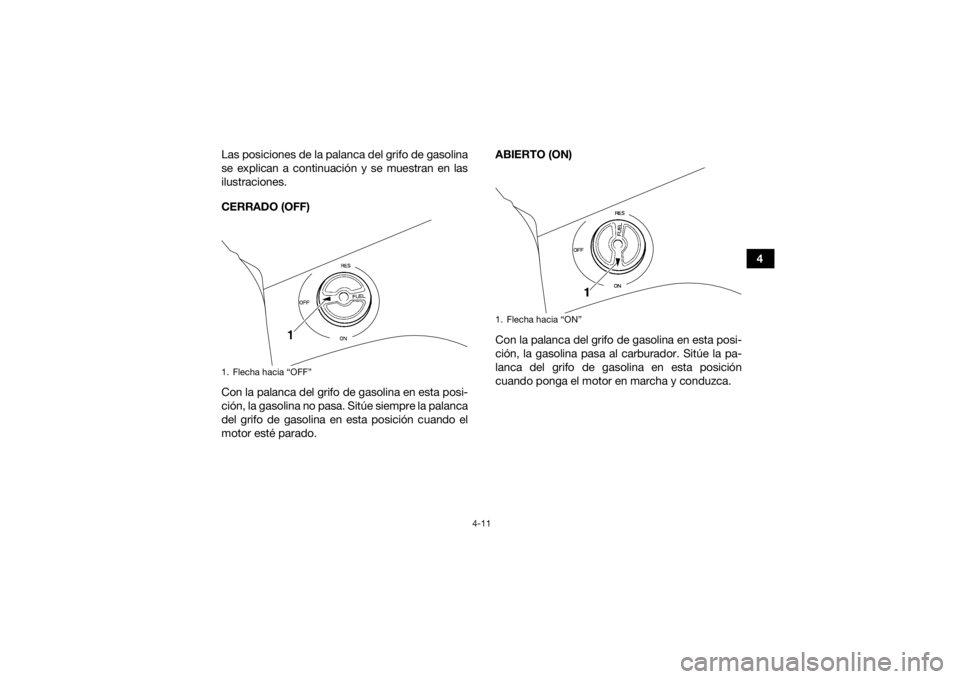

Las posiciones de la palanca del grifo de gasolina
se explican a continuación y se muestran en las
ilustraciones.
CERRADO (OFF)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina no pasa. Sitúe siempre la palanca
del grifo de gasolina en esta posición cuando el
motor esté parado. ABIERTO (ON)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina pasa al carburador. Sitúe la pa-
lanca del grifo de gasolina en esta posición
cuando ponga el motor en marcha y conduzca.
1. Flecha hacia “OFF”
1. Flecha hacia “ON”
UB1463S0.book Page 11 Wednesday, August 3, 2016 3:14 PM

4-12

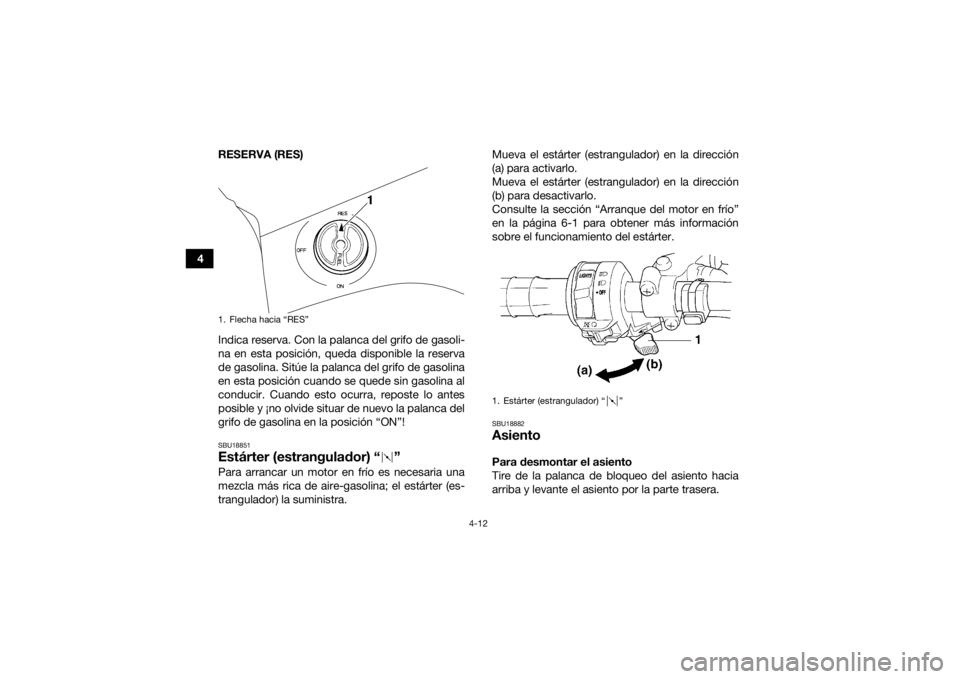

4RESERVA (RES)
Indica reserva. Con la palanca del grifo de gasoli-
na en esta posición, queda disponible la reserva
de gasolina. Sitúe la palanca del grifo de gasolina
en esta posición cuando se quede sin gasolina al
conducir. Cuando esto ocurra, reposte lo antes
posible y ¡no olvide situar de nuevo la palanca del
grifo de gasolina en la posición “ON”!
SBU18851Estárter (estrangulador) “ ”Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra. Mueva el estárter (estrangulador) en la dirección
(a) para activarlo.
Mueva el estárter (estrangulador) en la dirección
(b) para desactivarlo.
Consulte la sección “Arranque del motor en frío”
en la página 6-1 para obtener más información
sobre el funcionamiento del estárter.
SBU18882AsientoPara desmontar el asiento
Tire de la palanca de bloqueo del asiento hacia
arriba y levante el asiento por la parte trasera.
1. Flecha hacia “RES”
1. Estárter (estrangulador) “ ”
UB1463S0.book Page 12 Wednesday, August 3, 2016 3:14 PM
