2017 YAMAHA GRIZZLY 350 Manuale de Empleo (in Spanish)

2-6
2
5. Si el vehículo no arranca o resulta inseguro
utilizarlo, desconecte todos los sistemas (in-
terruptor de paro del motor, interruptor prin-
cipal y grifo de gasolina) y, seguidamente,
haga señales o vaya a buscar ayuda.
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no son
adecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el vehículo que alte-
ren cualquiera de sus características de diseño o
funcionamiento pueden suponer un peligro de le-
siones graves o mortales, tanto para usted como
para otras personas. Usted es responsable de
toda lesión relacionada con alteraciones del vehí-
culo. Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como las que
se facilitan en el apartado “Carga”.
 No instale nunca accesorios que puedan alterar
las prestaciones del ATV. Compruebe deteni-
damente el accesorio antes de utilizarlo para cerciorarse de que de ningún modo reduzca la
distancia al suelo ni limite el recorrido de la sus-
pensión, el recorrido de la dirección o el funcio-
namiento de los mandos.
 Los accesorios instalados en el ATV pueden
crear inestabilidad debido a una distribución in-
correcta del peso.
 Los accesorios voluminosos o grandes pueden
afectar seriamente a la estabilidad del ATV.
 Algunos accesorios pueden obligar al conduc-
tor a desplazarse de su posición normal de con-
ducción. Esta posición inadecuada limita la
libertad de movimiento del conductor y puede
limitar su capacidad de control; por tanto, no se
recomiendan tales accesorios.
 Tenga cuidado al añadir accesorios eléctricos.
Si los accesorios eléctricos superan la capaci-
dad del sistema eléctrico del ATV puede produ-
cirse una avería eléctrica, la cual puede
provocar el apagado de las luces o la pérdida
de potencia del motor, con el consiguiente peli-
gro.
ADVERTENCIA
SWB00073Evite el envenenamiento por monóxido de car-
bono
UB1463S0.book Page 6 Wednesday, August 3, 2016 3:14 PM

2-7
2Los gases de escape de todos los motores
contienen monóxido de carbono, un gas letal.
La inhalación de monóxido de carbono puede
provocar dolores de cabeza, mareos, asfixia,
náuseas, confusión y, por último, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presente en
el escape de cualquier motor aunque no se vea
ni se huela. Se pueden acumular rápidamente
niveles letales de monóxido de carbono que
provocarán enseguida la pérdida de conoci-
miento sin posibilidad de salvarse. Asimismo,
cantidades letales de monóxido de carbono
pueden mantenerse durante horas o días en un
lugar cerrado o mal ventilado. Si nota o siente
cualquier síntoma de envenenamiento, aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE ASISTENCIA MÉDICA.

No ponga en marcha el motor en un lugar ce-
rrado. Aunque intente ventilar el lugar con
extractores o abriendo ventanas y puertas,
el monóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
 No ponga en marcha el motor en lugares mal
ventilados o parcialmente cerrados como
cobertizos, garajes o cocheras. 
No ponga en marcha el motor en el exterior
cuando los gases de escape puedan pene-
trar en un edificio a través de aberturas,
como por ejemplo ventanas y puertas.

ADVERTENCIA

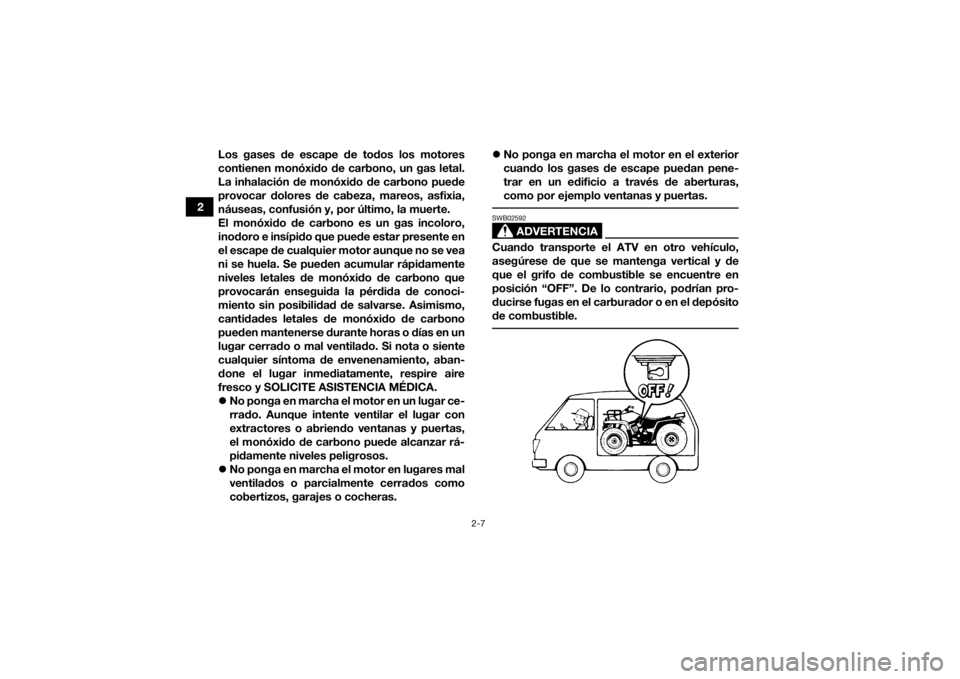

SWB02592Cuando transporte el ATV en otro vehículo,
asegúrese de que se mantenga vertical y de
que el grifo de combustible se encuentre en
posición “OFF”. De lo contrario, podrían pro-
ducirse fugas en el carburador o en el depósito
de combustible.
UB1463S0.book Page 7 Wednesday, August 3, 2016 3:14 PM

3-1
3
SBU17681

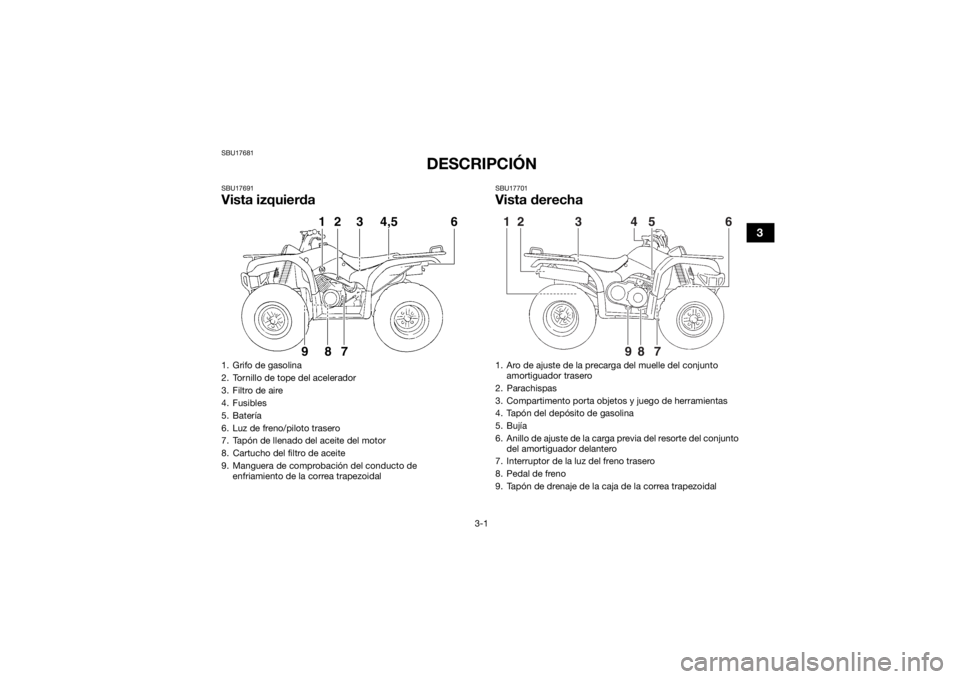

DESCRIPCIÓN
SBU17691Vista izquierda
SBU17701Vista derecha
1. Grifo de gasolina
2. Tornillo de tope del acelerador
3. Filtro de aire
4. Fusibles
5. Batería
6. Luz de freno/piloto trasero
7. Tapón de llenado del aceite del motor
8. Cartucho del filtro de aceite
9. Manguera de comprobación del conducto de enfriamiento de la correa trapezoidal
3
4,5
1
26
98 7
1. Aro de ajuste de la precarga del muelle del conjunto
amortiguador trasero
2. Parachispas
3. Compartimento porta objetos y juego de herramientas
4. Tapón del depósito de gasolina
5. Bujía
6. Anillo de ajuste de la carga previa del resorte del conjunto del amortiguador delantero
7. Interruptor de la luz del freno trasero
8. Pedal de freno
9. Tapón de drenaje de la caja de la correa trapezoidal12 3 5 6
4
789
UB1463S0.book Page 1 Wednesday, August 3, 2016 3:14 PM

3-2
3

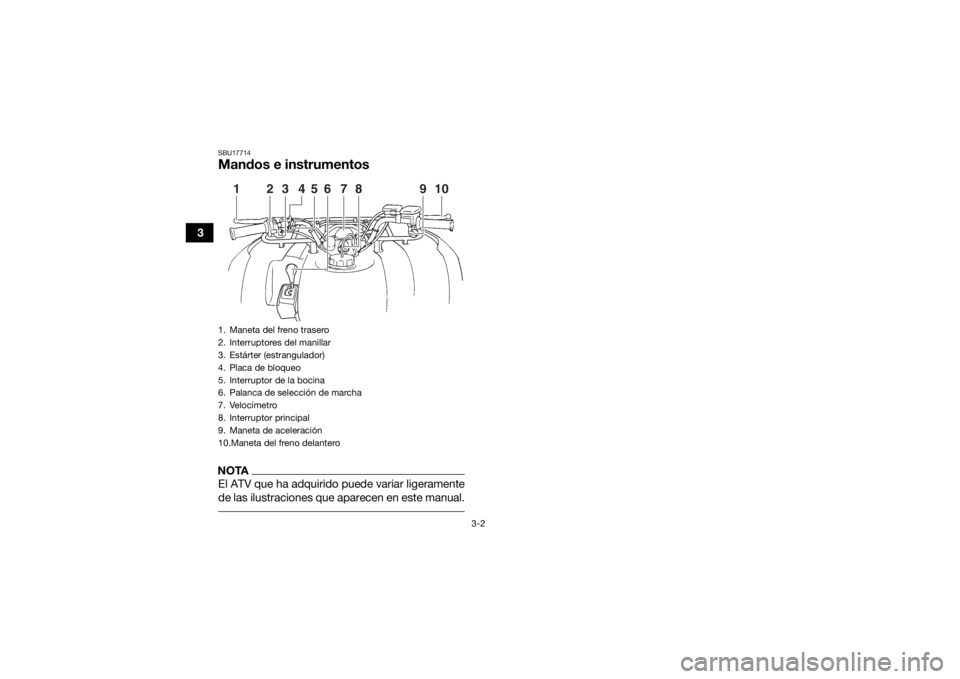

SBU17714Mandos e instrumentosNOTAEl ATV que ha adquirido puede variar ligeramente
de las ilustraciones que aparecen en este manual. 1. Maneta del freno trasero
2. Interruptores del manillar
3. Estárter (estrangulador)
4. Placa de bloqueo
5. Interruptor de la bocina
6. Palanca de selección de marcha
7. Velocímetro
8. Interruptor principal
9. Maneta de aceleración
10.Maneta del freno delantero
1234568 9107
UB1463S0.book Page 2 Wednesday, August 3, 2016 3:14 PM

4-1
4
SBU17738
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

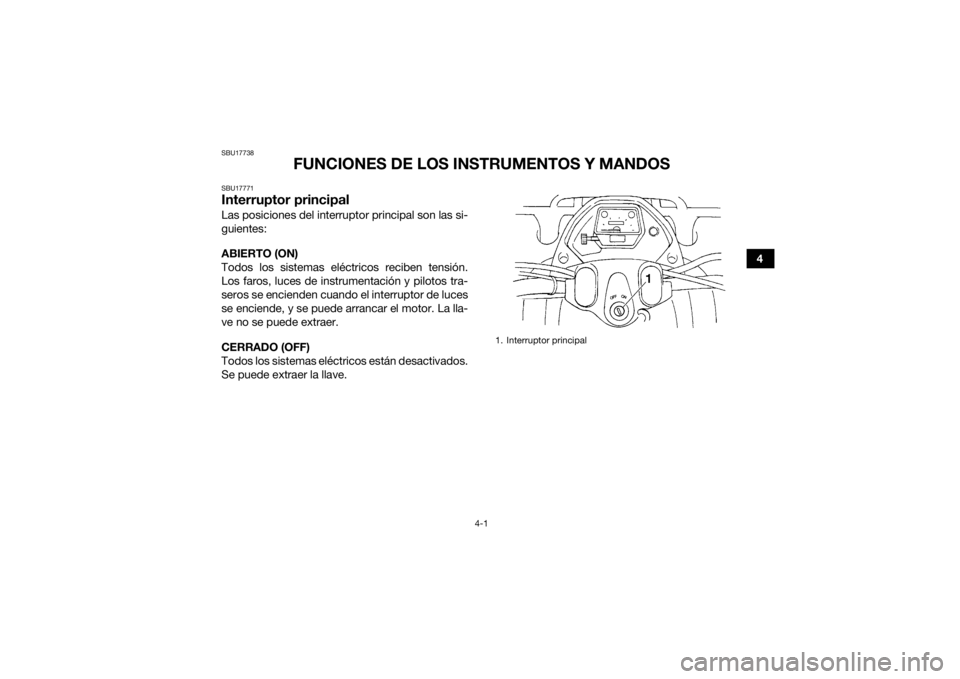

SBU17771Interruptor principalLas posiciones del interruptor principal son las si-
guientes:
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión.
Los faros, luces de instrumentación y pilotos tra-
seros se encienden cuando el interruptor de luces
se enciende, y se puede arrancar el motor. La lla-
ve no se puede extraer.
CERRADO (OFF)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
1. Interruptor principal
UB1463S0.book Page 1 Wednesday, August 3, 2016 3:14 PM

4-2
4

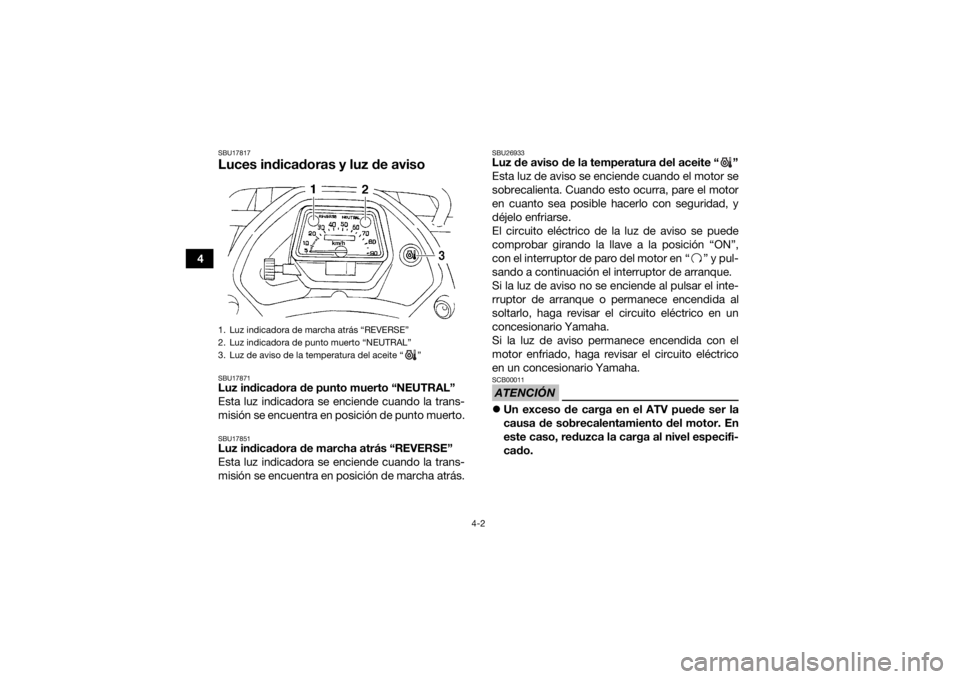

SBU17817Luces indicadoras y luz de avisoSBU17871Luz indicadora de punto muerto “NEUTRAL”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.SBU17851Luz indicadora de marcha atrás “REVERSE”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de marcha atrás.
SBU26933Luz de aviso de la temperatura del aceite “ ”
Esta luz de aviso se enciende cuando el motor se
sobrecalienta. Cuando esto ocurra, pare el motor
en cuanto sea posible hacerlo con seguridad, y
déjelo enfriarse.
El circuito eléctrico de la luz de aviso se puede
comprobar girando la llave a la posición “ON”,
con el interruptor de paro del motor en “ ” y pul-
sando a continuación el interruptor de arranque.
Si la luz de aviso no se enciende al pulsar el inte-
rruptor de arranque o permanece encendida al
soltarlo, haga revisar el circuito eléctrico en un
concesionario Yamaha.
Si la luz de aviso permanece encendida con el
motor enfriado, haga revisar el circuito eléctrico
en un concesionario Yamaha.ATENCIÓNSCB00011Un exceso de carga en el ATV puede ser la
causa de sobrecalentamiento del motor. En
este caso, reduzca la carga al nivel especifi-
cado.
1. Luz indicadora de marcha atrás “REVERSE”
2. Luz indicadora de punto muerto “NEUTRAL”
3. Luz de aviso de la temperatura del aceite “ ”UB1463S0.book Page 2 Wednesday, August 3, 2016 3:14 PM

4-3
4

Antes de volver a arrancar, asegúrese de
que la luz de aviso se haya apagado. El uso
continuado con la luz de aviso encendida
puede causar daños en el motor.

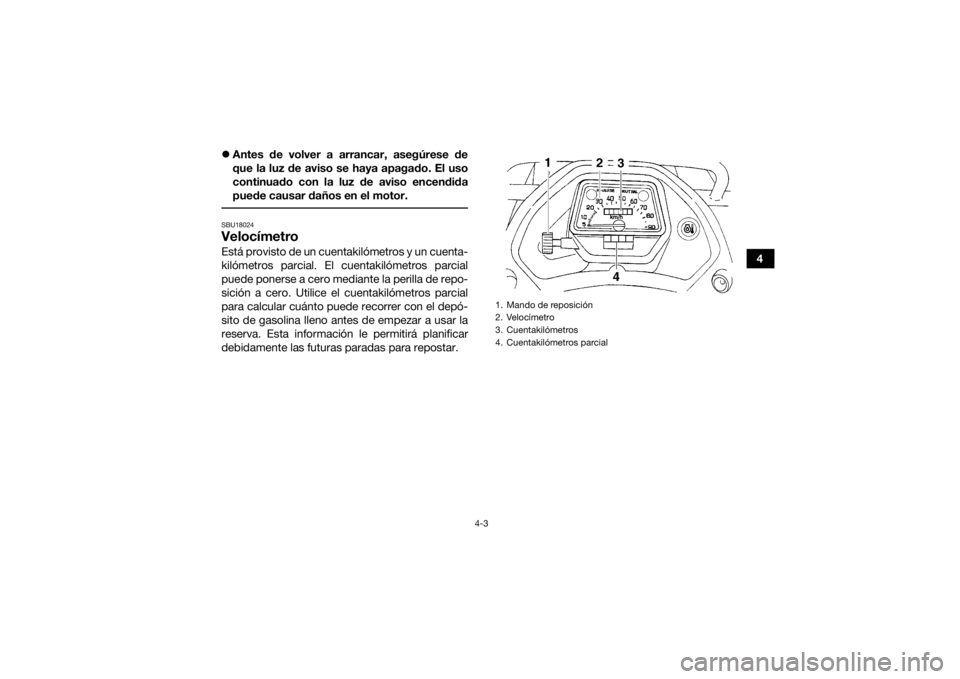

SBU18024VelocímetroEstá provisto de un cuentakilómetros y un cuenta-
kilómetros parcial. El cuentakilómetros parcial
puede ponerse a cero mediante la perilla de repo-
sición a cero. Utilice el cuentakilómetros parcial
para calcular cuánto puede recorrer con el depó-
sito de gasolina lleno antes de empezar a usar la
reserva. Esta información le permitirá planificar
debidamente las futuras paradas para repostar.
1. Mando de reposición
2. Velocímetro
3. Cuentakilómetros
4. Cuentakilómetros parcial
UB1463S0.book Page 3 Wednesday, August 3, 2016 3:14 PM

4-4
4

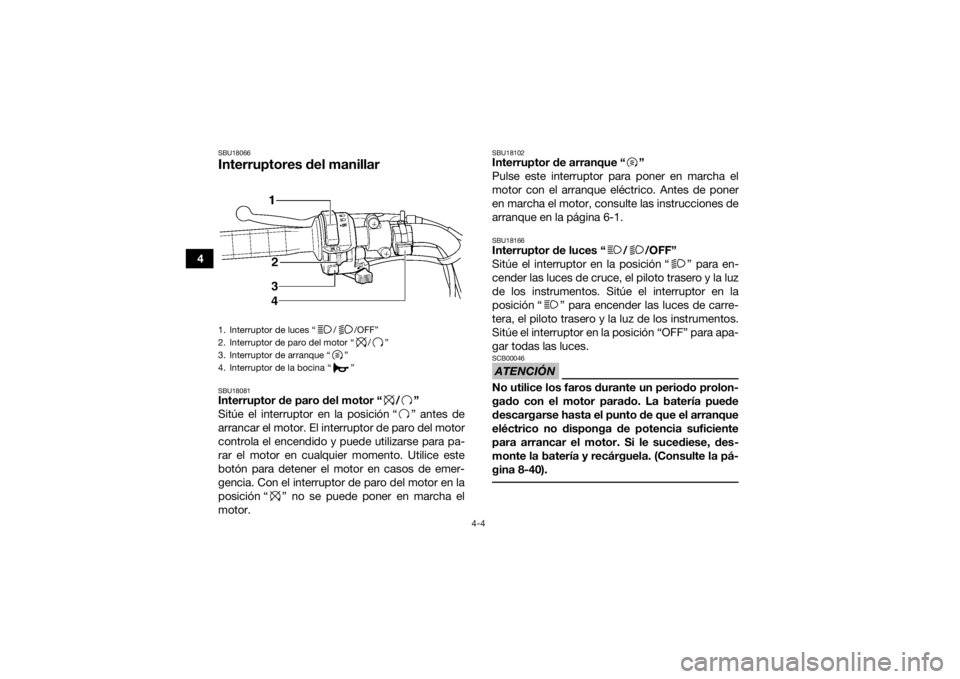

SBU18066Interruptores del manillarSBU18081Interruptor de paro del motor “ / ”
Sitúe el interruptor en la posición “ ” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para pa-
rar el motor en cualquier momento. Utilice este
botón para detener el motor en casos de emer-
gencia. Con el interruptor de paro del motor en la
posición “ ” no se puede poner en marcha el
motor.
SBU18102Interruptor de arranque “ ”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner
en marcha el motor, consulte las instrucciones de
arranque en la página 6-1.SBU18166Interruptor de luces “ / /OFF”
Sitúe el interruptor en la posición “ ” para en-
cender las luces de cruce, el piloto trasero y la luz
de los instrumentos. Sitúe el interruptor en la
posición “ ” para encender las luces de carre-
tera, el piloto trasero y la luz de los instrumentos.
Sitúe el interruptor en la posición “OFF” para apa-
gar todas las luces.ATENCIÓNSCB00046No utilice los faros durante un periodo prolon-
gado con el motor parado. La batería puede
descargarse hasta el punto de que el arranque
eléctrico no disponga de potencia suficiente
para arrancar el motor. Si le sucediese, des-
monte la batería y recárguela. (Consulte la pá-
gina 8-40).
1. Interruptor de luces “ / /OFF”
2. Interruptor de paro del motor “ / ”
3. Interruptor de arranque “ ”
4. Interruptor de la bocina “ ”UB1463S0.book Page 4 Wednesday, August 3, 2016 3:14 PM
