2017 TOYOTA YARIS Instructieboekje (in Dutch)

5059-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52J20E■
Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
■Benzinemotor
1KR-FE motor
1KR-FE motor1NR-FE motor
1ND-TV motor
Motor
Uitvoering1KR-FE
Soort3-cilinder lijnmotor, 4-takt, benzine
Boring x slag71,0 × 84,0 mm (2,79 × 3,30 in.)
Cilinderinhoud998 cm3 (60,9 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,145 - 0,235 mm (0,006 - 0,009 in.)
Uitlaat: 0,275 - 0,365 mm (0,011 - 0,014 in.)
DynamoriemspanningAutomatische afstelling
YARIS_F_OM_Europe_OM52J20E.book Page 505 Thursday, December 1, 2016 10:25 PM

5069-1. Specificaties
YARIS_F_OM_Europe_OM52J20E
1NR-FE motor
■Dieselmotor
1ND-TV motor
Uitvoering1NR-FE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag72,5 × 80,5 mm (2,85 × 3,17 in.)
Cilinderinhoud1.329 cm3 (81,1 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
Uitvoering1ND-TV
Soort4-cilinder lijnmotor, 4-takt dieselmotor
Boring x slag73,0 × 81,5 mm (2,87 × 3,21 in.)
Cilinderinhoud1.364 cm3 (83,2 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,11 - 0,17 mm (0,004 - 0,007 in.)
Uitlaat: 0,14 - 0,20 mm (0,006 - 0,008 in.)
DynamoriemspanningAutomatische afstelling
OPMERKING
■Type aandrijfriem (dieselmotor)
Een aandrijfriem met een hoge sterkte is gebruikt als aandrijfriem aan dyna-
mozijde. Vervang de aandrijfriem door een originele Toyota aandrijfriem met
een hoge sterkte of gelijkwaardig. Als er geen riem met een hoge sterkte
wordt gebruikt, zal de riem eerder slijten. De aandrijfriem met een hoge
sterkte bevat een aramidekern die sterker is dan gewone riemen met een
PET- of PEN-kern.
YARIS_F_OM_Europe_OM52J20E.book Page 506 Thursday, December 1, 2016 10:25 PM

5079-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52J20E■
Benzinemotor
■Dieselmotor
Brandstof
Brandstofsoort
EU:
Alleen loodvrije benzine conform
de Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(Referentie)42 l (11,1 gal., 9,2 Imp.gal.)
Brandstofsoort
EU-landen:
Dieselbrandstof conform
de Europese norm EN590
Behalve EU-landen:
Dieselbrandstof met een zwavelgehalte
van 50 ppm of lager
Cetaangetal48 of hoger
Inhoud brandstoftank
(Referentie)41 liter (10,8 gal., 9,0 Imp.gal.)
YARIS_F_OM_Europe_OM52J20E.book Page 507 Thursday, December 1, 2016 10:25 PM

5089-1. Specificaties
YARIS_F_OM_Europe_OM52J20E■
Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
Smeersysteem (benzinemotor)
Met filter1KR-FE motor
2,8 l (3,0 qt., 2,5 Imp.qt.)
1NR-FE motor
3,4 liter (3,6 qt., 3,0 Imp.qt.)
Zonder filter1KR-FE motor
2,6 l (2,7 qt., 2,3 Imp.qt.)
1NR-FE motor
3,2 l (3,4 qt., 2,8 Imp.qt.)
YARIS_F_OM_Europe_OM52J20E.book Page 508 Thursday, December 1, 2016 10:25 PM

5099-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52J20E■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE 10-
30 of hoger, kan het bij extreme
kou voorkomen dat de motor
moeilijk start. Daarom wordt
dan motorolie met een viscosi-
teit van SAE 0W-W-20 of 5W-
30 aanbevolen.
Te verwachten temperatuurbereik
tot de volgende verversingAanbevolen
YARIS_F_OM_Europe_OM52J20E.book Page 509 Thursday, December 1, 2016 10:25 PM

5109-1. Specificaties
YARIS_F_OM_Europe_OM52J20E
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat
de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
YARIS_F_OM_Europe_OM52J20E.book Page 510 Thursday, December 1, 2016 10:25 PM

5119-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52J20E■
Inhoud (verversen (bij benadering)*)
Auto's zonder roetfiltersysteem
Auto's met roetfiltersysteem
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
Smeersysteem (dieselmotor)
Met filter 3,9 l (4,1 qt., 3,4 Imp.qt.)
Zonder filter 3,5 l (3,7 qt., 3,1 Imp.qt.)
Met filter 3,7 l (3,9 qt., 3,3 Imp.qt.)
Zonder filter 3,3 l (3,5 qt., 2,9 Imp.qt.)
YARIS_F_OM_Europe_OM52J20E.book Page 511 Thursday, December 1, 2016 10:25 PM

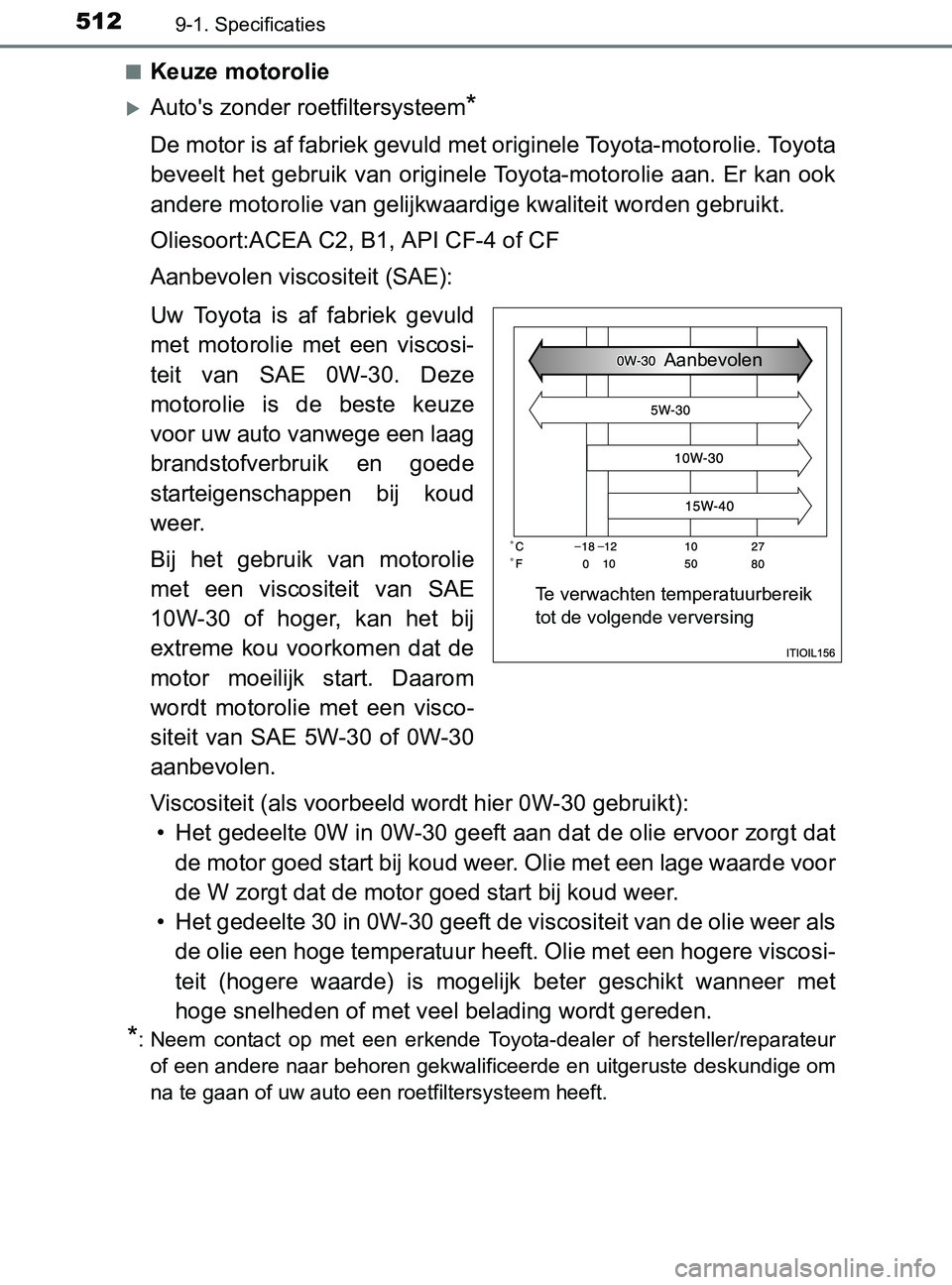

5129-1. Specificaties
YARIS_F_OM_Europe_OM52J20E■
Keuze motorolie
Auto's zonder roetfiltersysteem*
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:ACEA C2, B1, API CF-4 of CF
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt motorolie met een visco-
siteit van SAE 5W-30 of 0W-30
aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt):
• Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat
de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige om
na te gaan of uw auto een roetfiltersysteem heeft.
Te verwachten temperatuurbereik
tot de volgende verversingAanbevolen
YARIS_F_OM_Europe_OM52J20E.book Page 512 Thursday, December 1, 2016 10:25 PM
