741-2. Sicurezza dei bambini
YARIS_HV_OM_Europe_OM52J70L
◆Installazione di un sistema di ritenuta per bambini utilizzando una
cintura di sicurezza
Installare il sistema di ritenuta per bambini seguendo le istruzioni del
manuale allegato a tale sistema.
Qualora fosse proprio inevitabile installare il sistema di ritenuta per
bambini sul sedile del passeggero anteriore, consultare P. 66 per la
regolazione del sedile del passeggero anteriore.
Se il poggiatesta interferisce con l’installazione del sistema di ritenuta
per bambini, ed è possibile rimuovere il poggiatesta, procedere in tal
senso. Se ciò non è possibile, regolar e il poggiatesta nella posizione più
elevata. ( P. 188)
Far passare la cintura di
sicurezza attraverso il sistema
di ritenuta per bambini e inserire
la piastrina nella fibbia.
Assicurarsi che la cintura non
sia attorcigliata. Fissare
saldamente la cintura di
sicurezza al sistema di ritenuta
per bambini seguendo le
istruzioni del manuale allegato a
tale sistema.
Se il sistema di ritenuta per
bambini utilizzato non è dotato
di funzione lock-off (funzione di
bloccaggio della cintura di
sicurezza), fissare il sistema di
ritenuta per bambini servendosi
di un apposito fermaglio di
sicurezza.
Dopo aver installato il sistema di ritenuta per bambini, spostarlo avanti e
indietro per assicurarsi che sia fissato saldamente. ( P. 76)
1
2
3
4
5

1222. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parzial i A e B possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Premere e tenere premuto il pulsante per più di un secondo per resettare.
Premendo e tenendo premuto il pulsante si azzererà il contachilometri parziale
quando esso è visualizzato.
■Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carburante.
Prendere come riferimento il consumo istantaneo di carburante.
■Consumo medio di carburante
Visualizza il valore medio del consumo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare l’interruttore POWER nella
posizione “LOCK” (veicoli senza sistema di entrata e avviamento intelligente) o
spento (veicoli con sistema di entrata e avviamento intelligente). Se si rifornisce il
veicolo senza portare l’interruttore POWER in posizione “LOCK”, il display potrebbe
non venire aggiornato.
■Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo avviamento del sistema
ibrido.
Informazioni relative alla guida

2003-5. Apertura e chiusura dei finestrini
YARIS_HV_OM_Europe_OM52J70L
■Gli alzacristalli elettrici possono essere azionati quando
Veicoli senza sistema di entrata e avviamento intelligente
L’interruttore POWER si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore POWER è in modalità ON.
■ Azionamento degli alzacristalli elettrici dopo la disattivazione del sistema ibrido
Veicoli senza sistema di entrata e avviamento intelligente
Gli alzacristalli elettrici possono essere attivati per circa 45 secondi anche dopo che
l’interruttore POWER è stato portato in posizione “ACC” o “LOCK”. Tuttavia, non
possono essere azionati quando una delle porte anteriori è aperta.
Veicoli con sistema di entrata e avviamento intelligente
Gli alzacristalli elettrici possono funzionare per circa 45 secondi anche dopo che
l’interruttore POWER è passato in modali tà ACCESSORY o è stato spento. Tuttavia,
non possono essere azionati quando una delle porte anteriori è aperta.
■ Funzione di protezione antibloccaggio (solo lato guida)
Se un oggetto rimane impigliato tra il finestrino e l’intelaiatura del finestrino, il finestrino
interrompe la sua corsa e rimane leggermente aperto.

2044-1. Prima di mettersi alla guida
YARIS_HV_OM_Europe_OM52J70L
Durante la guida
P. 216, 220
Premendo il pedale del freno, portare la leva del cambio su D. ( P. 232)
Rilasciare il freno di stazionamento. ( P. 237)
Rilasciare gradualmente il pedale del freno e premere dolcemente il
pedale dell’acceleratore per ottenere l’accelerazione del veicolo.
Con la leva del cambio in D, premere il pedale del freno.
Se necessario, inserire il freno di stazionamento.
A veicolo fermo per un periodo prolungato, portare la leva del cambio in posizione
P. ( P. 2 3 2 )
Con la leva del cambio in D, premere il pedale del freno.
Inserire il freno di stazionamento ( P. 237) e portare la leva del cambio in
posizione P. ( P. 232)
Se si parcheggia in pendenza, se necessario, bloccare le ruote.
Veicoli senza sistema di entrata e avviamento intelligente: Portare
l’interruttore POWER in posizione “LOCK” per disattivare il sistema ibrido.
Veicoli con sistema di entrata e avviamento intelligente: Premere
l’interruttore POWER per disa ttivare il sistema ibrido.
Bloccare la porta, assicurandosi di avere con sé la chiave elettronica.
Per una guida sicura, è opportuno attenersi alle seguenti procedure:
Avviamento del sistema ibrido
Guida
Arresto
Parcheggio del veicolo
1
2
3
1
2
1
2
3
4

2174-2. Procedure di guida
4
Guida
YARIS_HV_OM_Europe_OM52J70L
“LOCK”
Il volante è bloccato ed è possibile
rimuovere la chiave. (La chiave può
essere disinserita solo quando la leva
del cambio è in posizione P.)
“ACC”
Possono essere utilizzati alcuni
componenti elettrici, come l’impianto
audio.
“ON”
Possono essere utilizzati tutti i
componenti elettrici.
“START”
Per avviare il sistema ibrido.
Cambio delle posizioni dell’interruttore POWER
1
2
3
4

2184-2. Procedure di guida
YARIS_HV_OM_Europe_OM52J70L
■Rumorosità e vibrazioni specifiche di un veicolo ibrido
 P. 8 9
■ Quando la temperatura ambiente è bassa, ad esempio in condizioni di guida
invernali
Durante l’avvio del sistema ibrido l’indicatore “READY” potrebbe lampeggiare per un
tempo prolungato. Non intervenire sul veicolo finché l’indicatore “READY” non resterà
acceso in modo stabile, ad indicare che il veicolo è pronto per la marcia.
■ Se il sistema ibrido non si avvia
Il sistema immobilizer potrebbe non essere stato disattivato. ( P. 9 6 )
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Quando non è possibile rilasciare il bloccasterzo
■ Se l’indicatore “READY” non si accende
Se l’indicatore “READY” non si accende, nonostante siano state eseguite le procedure
corrette di avviamento del veicolo, contattare immediatamente un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
■ Se il sistema ibrido non funziona correttamente
 P. 91, 518
■ Funzione promemoria chiave
Un cicalino si attiva se la porta del guidatore è aperta mentre l’interruttore POWER è in
posizione “LOCK” o “ACC” per ricordare che è necessario estrarre la chiave.
Quando si attiva il sistema ibrido, l’interruttore
POWER potrebbe sembrare bloccato in
posizione “LOCK”. Per sbloccarla, ruotare la
chiave girando il volante leggermente a sinistra
e a destra.

2194-2. Procedure di guida
4
Guida
YARIS_HV_OM_Europe_OM52J70L
AVVISO
■Quando si avvia il sistema ibrido
Avviare sempre il sistema ibrido sedendo sul sedile del guidatore. Non premere il
pedale dell’acceleratore in nessun caso quando si avvia il sistema ibrido.
In caso contrario, si potrebbe provocare un incidente, con conseguenti lesioni gravi o
mortali.
■ Attenzione durante la guida
Non portare l’interruttore POWER in posizione “LOCK” durante la guida. In caso di
emergenza, se è necessario disattivare il sistema ibrido mentre il veicolo è in marcia,
portare l’interruttore POWER solo in posizione “ACC” per disattivare il sistema ibrido.
La disattivazione del sistema ibrido durante la guida potrebbe causare incidenti.
( P. 507)
NOTA
■Per evitare lo scaricamento della batteria a 12 Volt
Non lasciare l’interruttore POWER in posizione “ACC” o “ON” per periodi prolungati
se il sistema ibrido non è in funzione.
■ Quando si avvia il sistema ibrido
Qualora il sistema ibrido presentasse delle difficoltà in fase di avviamento, farlo
controllare immediatamente presso qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.

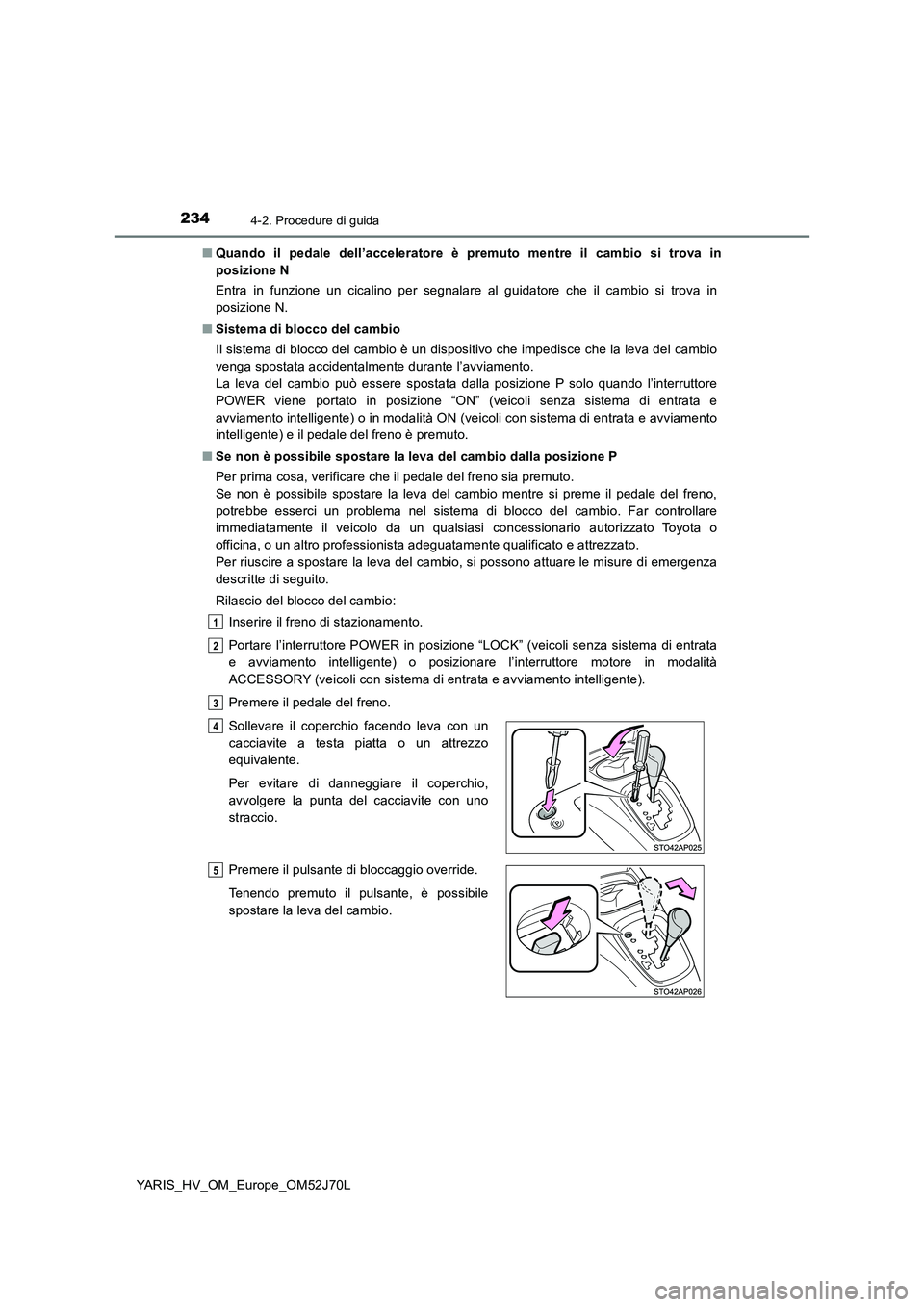

2344-2. Procedure di guida
YARIS_HV_OM_Europe_OM52J70L
■ Quando il pedale dell’acceleratore è premuto mentre il cambio si trova in
posizione N
Entra in funzione un cicalino per segnalare al guidatore che il cambio si trova in
posizione N.
■ Sistema di blocco del cambio
Il sistema di blocco del cambio è un dispositivo che impedisce che la leva del cambio
venga spostata accidentalmente durante l’avviamento.
La leva del cambio può essere spostata dalla posizione P solo quando l’interruttore
POWER viene portato in posizione “ON” (veicoli senza sistema di entrata e
avviamento intelligente) o in modalità ON (veicoli con sistema di entrata e avviamento
intelligente) e il pedale del freno è premuto.
■ Se non è possibile spostare la leva del cambio dalla posizione P
Per prima cosa, verificare che il pedale del freno sia premuto.
Se non è possibile spostare la leva del cambio mentre si preme il pedale del freno,
potrebbe esserci un problema nel sistema di blocco del cambio. Far controllare
immediatamente il veicolo da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
Per riuscire a spostare la leva del cambio, si possono attuare le misure di emergenza
descritte di seguito.
Rilascio del blocco del cambio:
Inserire il freno di stazionamento.
Portare l’interruttore POWER in posizione “LOCK” (veicoli senza sistema di entrata
e avviamento intelligente) o posizionare l’interruttore motore in modalità
ACCESSORY (veicoli con sistema di entrata e avviamento intelligente).
Premere il pedale del freno.
Sollevare il coperchio facendo leva con un
cacciavite a testa piatta o un attrezzo
equivalente.
Per evitare di danneggiare il coperchio,
avvolgere la punta del cacciavite con uno
straccio.
Premere il pulsante di bloccaggio override.
Tenendo premuto il pulsante, è possibile
spostare la leva del cambio.
1
2
3
4
5
